Bonjour, me revoici !
Je voudrais m'assurer de quelques points avant de passer à l'action concernant laSauf mention expresse, tous les câbles sont des câbles XVG 3G 2,5 mm².
Quel gaspillage de câbles avec cette interdiction de placer des boites de dérivation inaccessibles dans les faux-plafonds !
Quelques questions de novice encore :
1. Des bornes de raccord SMICO du type illustré ci-dessous sont homologuées comme les raccords amovibles à levier WAGO ?
2. Dérivation aux bornes de l'éclairage cela signifie ajout d'une borne de raccord WAGO dans le boitier de la lampe ou 2 fils (2,5 mm²) connectés à chaque borne de l'éclairage (voir photo) ? Idem pour les prises, dérivations dans les blochets = ajout d'une borne de raccord WAGO dans ceux-ci ou 2 fils (2,5 mm²) connectés directement à chaque borne de la prise ?
3. Dans un angle du faux-plafond où plusieurs câbles passent, peut-on utiliser une boite de dérivation pour donner un appui mural commun aux câbles coudés à cet endroit si les câbles n'y sont pas sectionnés et raccordés (pas de dérivation) ?

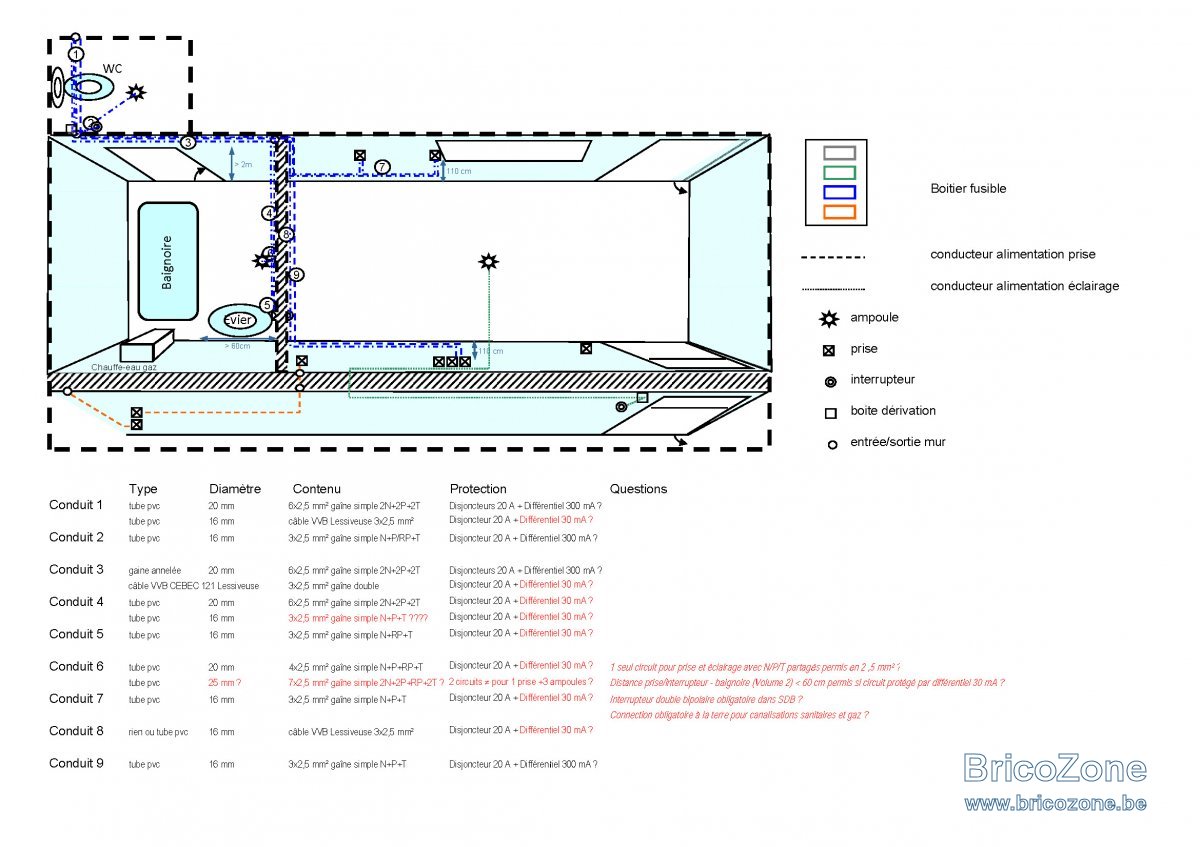

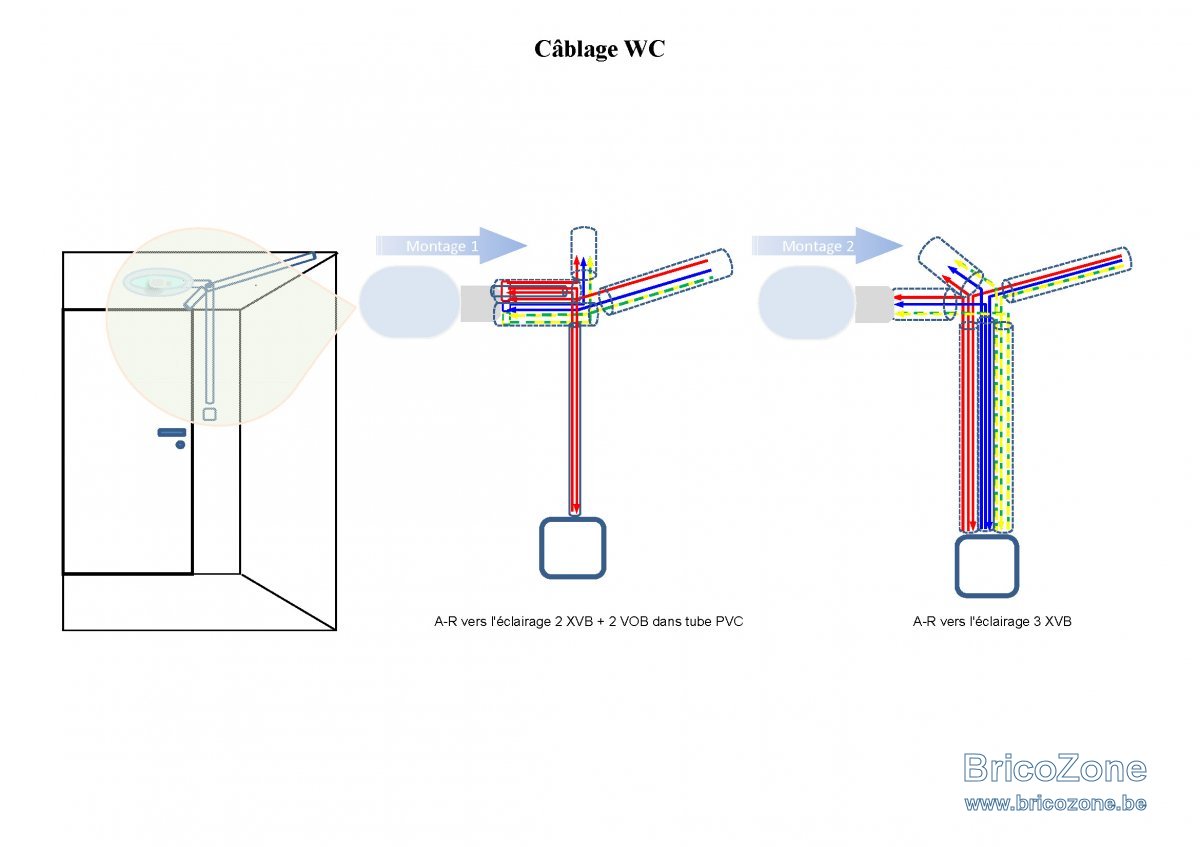

4. De l'interrupteur à l'éclairage, quant le cheminement n'est pas possible dans le prolongement de l'alimentation, peut-on se servir aussi d'un câble XVB 3G pour l'aller et le retour en isolant au tape l'extrémité du conducteur terre inutilisé et en employant le conducteur bleu pour le retour vers l'éclairage ou bien faut-il câbler l'A-R avec du VOB (couleurs différentes pour l'A et le R ?) placé par ailleurs dans un tube PVC (voir schéma N°1 WC) ?
5. Pour plus de fermeté, lorsque l'encastrement n'a pas lieu directement dans l'épaisseur du mur mais dans le vide d'isolation, peut-on visser latéralement les blochets au latis de bois de fixation du Gyproc ou à défaut dans le mur via des chevilles ?
6. J'ai entendu dire que pour la sécurité des occupants successifs d'une habitation, on ne pouvait encastrer (invisible) des conducteurs HORIZONTALEMENT dans les murs qu'à hauteur du plafond ou du sol (25 cm min ?). Exact ?
Par contre on peut le faire verticalement librement ?
Chez moi, dans la cuisine, on a anciennement (avant 1981) "tiré" une ligne horizontalement dans l'épaisseur du mur pour distribuer plusieurs prises à hauteur du plan de travail. Puis-je utiliser ce passage pour tirer un câble XVB alimentant uniquement la lessiveuse ou bien la mise en conformité exige que je tire la ligne horizontalement à proximité du plafond ou du sol puisqu'il s'agit de travaux récents (effectués actuellement càd après 1981).

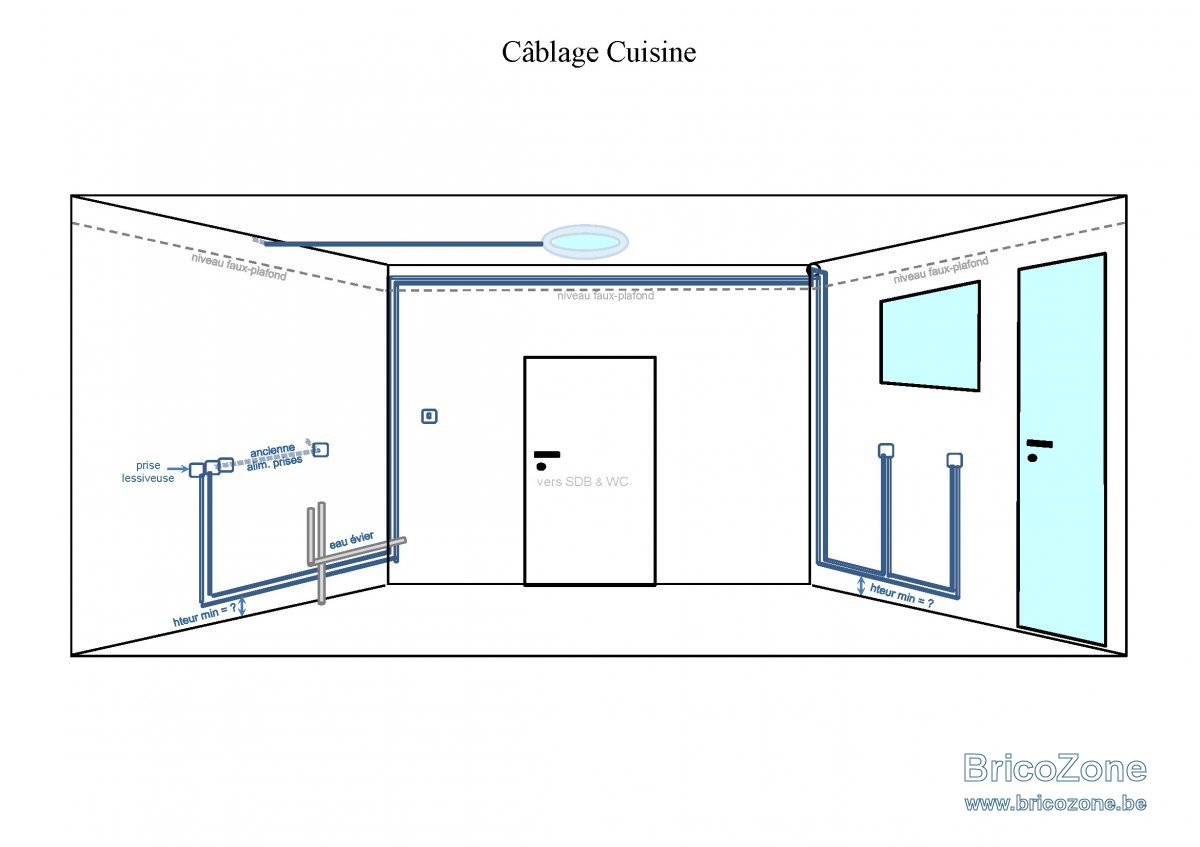

A votre avis, mieux vaut déconnecter aussi les 2 anciennes prises à gauche alimentées horizontalement et celle de droite peut rester (Voir schéma) ?

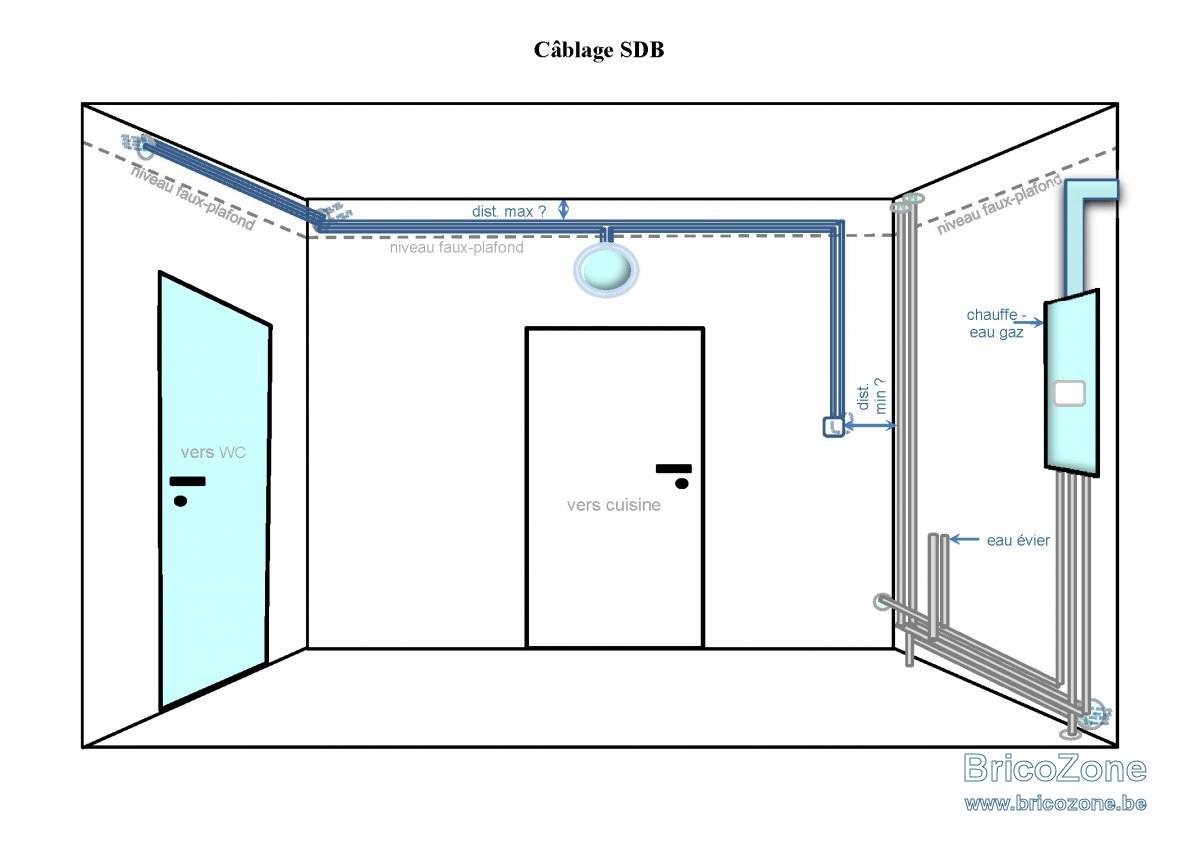

Pas interdit de tirer 2 câbles XVB à 10 cm du sol sous- et dans l'épaisseur du Gyproc s'ils croisent à 2-3 cm les conduites d'eau qui montent vers l'évier ou bien il faut envisager plutôt d'amener les conducteurs par le haut dans le faux-plafond ?
Merci encore pour vos conseils avisés
