Huawei 2* Sun 2000 avec Luna 2000... communications entre les éléments

Bonjour à tous.

Nous avons commandé et fait installer une installation avec 2 onduleurs monophasés et 24 panneaux; ainso qu'une batterie de stockage.

J'ai l'impression que la solution de fonctionne pas tout à fait comme il faut. Par exemple en soirée, quand il n'y a plus de soleil. L'installation génère et envoie sur le réseau entre 200 en 500w.... vidant la batterie, avant de pouvoir être utilisee pour les boilers vers 3 heures du matin.
Pour la petite histoire, nous avions parlé de 2 onduleurs avec le vendeur, avec le techos venu plus tard, et quand l'installateur est venu, is est arrivé avec un seul onduleur (un 4,6). J'ai rouspété... et ils sont venu en installer un deuxième) 1,5 semaines plus tard.

Par contre là ou le premier était connecté aussi bien vers le coffret électric ainsi que vers la batterie (avec un cable style utp), le second onduleur ne semble pas autroment connecté que l'alimentation vers le coffret (xvb3G6), vers la batterie et vers les panneaux PV (avec des cables rouge/noir).
Pas d'interconnection de coms entre les onduleurs, ni entre la batterie et le dernier onduleur.

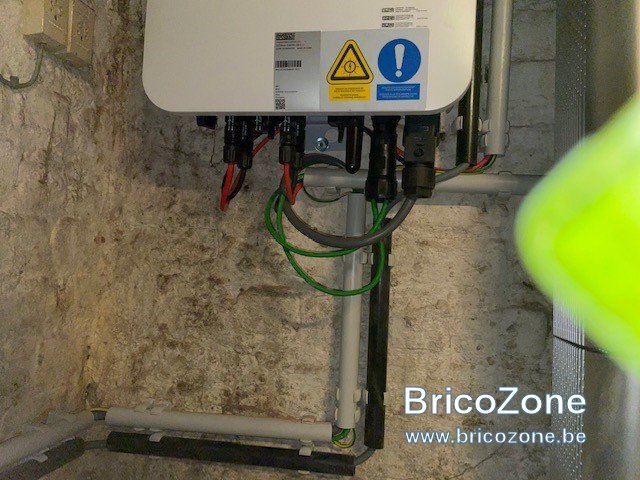

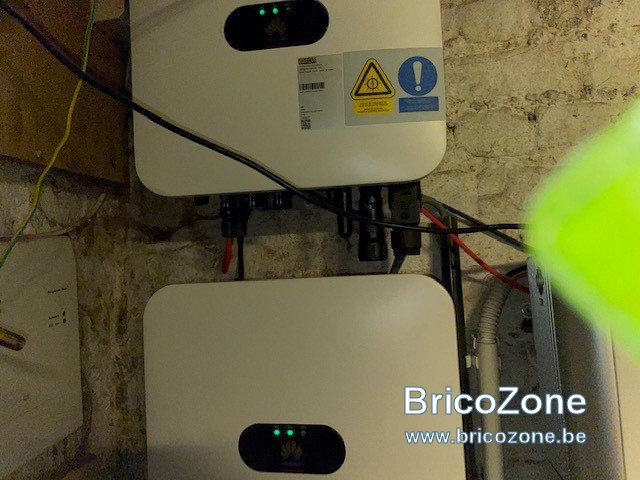

Ci dessous le premier et ensuite le second onduleur.



Je suppose que si les équipements travaillent en master-slave, ils le font de la même manière... pas deux à travers le coms et deux autres avec la connection réseau.

J'ai donc l'impression que le 2ième onduleur, même s'il génère du courant, il ne communique comme il faut avec l'autre onduleur et la batterie.

Pour ceux qui ont une installations similaire, pourriez-vous me dire comment la partie comm semble connectée entre la batterie, les onduleurs et les pinces pour mesurer le courant?

Je m'interesse à la question car je souhaite les intégrer dans home assistant, pour faire varier la capacité de charge d'un chargeur de voiture en fonction de la production solaire disponible (donc en décomptant ce qui est utilisé pour la charge de la batterie stationnaire).

Restera plus qu'à s'assurer que le Modbus est bien activié (et sur lequel/comment?) car pour l'instant, c'est sensé être activé mais je n'arrive pas à l'intégrer.

Merci pour votre retour.

Elgric.

Pour avoir un Master-Slave, il faut que le Master soit doté du sDongle WLAN-FE (absent sur vos photos).
Comme ceci, les deux onduleurs travaillent indépendamment l'un de l'autre.

Merci pour votre retour.

Ahah, donc le fait qu'on peut se connecter avec l'app sun2000 en wifi n'est pas une bonne indicateur de la présence du dongle WiFI/FE... l'appendice du coté droit n'étant pas un dongle.

Les connextions RS485 ne sont pas utilisées pour permettre cette relation master slave?

Donc si les dongles ne sont pas là, peut-on créer un MS par cable sériel; une fois celui-ci créé me suffit-il alors d'un Sdongle Wlan/FE pour sortir le modbus comme il faut? C'est quand même ballot d'avoir deux onduleurs connectés, et d'avoir besoin d'un Sdongle pour se connecter et sortir des infos utiles. Encore merci pour vos réponse & belle soirée.

Elgric.

Bonsoir,
Pour interconnecter les onduleurs en master/slave il suffit de raccorder ceux-ci via un simple fil double raccordé de chaque côté sur les positions 1-2 et si un jour il en existe un troisième ce sera idem en repartant du slave 1 vers slave 2.

Le master sera celui que vous utiliserez pour (re)lancer le setup donc on choisi celui connecté au smartmeter (et dans votre cas à la batterie)

le sDongle est une option, il n'est en rien obligatoire pour un master/slave et il peut être nécessaire pour certaines configuration (second smartmeter avec gestion particulière par exemple ou injection limitée sur plusieures unités, TCP-Modbus, ...)
Cela dépend donc de ce que vous en ferez

Il semble que votre installateur ait simplement oublié puisque il a eu la bonté de vous laisser la fiche du second onduleur (sinon il aurait probablement laissé le cache original dessus)

Une bonne chose d'avoir cette prise de stock, si vous avez un câble (genre lampe de chevet ou un morceau de 2 x 0.75) il n'en faut pas plus.

Petites précautions:
1) Avant de réaliser ceci, s'assurer que les 2 onduleurs sont du même firmware (pas indispensable mais autant minimiser les risques de problèmes)

2) Dans certains cas le smartmeter est branché sur 1-2 parceque ainsi il est plus facile de brancher la batterie toute seule sur 3-4, si oui c'est une erreur et il faut modifier cela.


Pour le reste, vos onduleurs sont sur 2 phases différentes (logique limités à 5kVA par phase) et dans pareil cas, la production du second ne peut pas utiliser le chargement AC du premier pour partager le stockage.

Si TCP-Modbus utile, vous pouvez éventuellement utiliser le port 6607 addr 0
Si utile on y reviendra plus tard car initialement pas le mode prévu (même si ça fonctionne) donc peut-être opter pour un sDongle sera plus confortable. (voir ici )


Edit: Si votre batterie est en SPC118, ce firmware (foireux) force une calibration SOH et cela peut être fort déroutant, vous pouvez le passer en SPC119 qui fera le job mais uniquement quand il en a l'occasion sans (trop) forcer les choses.

Autant pour moi, je pensais que le sDongle était nécessaire pour du Master-Slave.

@Marc72Merci beaucoup pour ces précisions.
@Nustu, Je suppose que le sDongle est nécessaire, si on veut créer la relation par le réseau local. Mais en cablage direct ça marche aussi.

Entretemps, je comprends que l'installateur qui m'a dit qu'il installait le deuxième "identique" a du se tromper. Il a rajouté un 4KTL au lieu d'un 4,6KTL.

Pour la mise en place des deux petits cables... vais le faire revenir car comme je suis lourdement malvoyant... vais pas trop prendre de risques.

Je lis avec attention le poste concernant le modbus-tcp. Pour celui-ci on est d'accord qu'un (seul) sDongle sur le master suffira pour mettre ça en route. J'ai remarque à travers l'interface utilisateur que l'O&M local ne veut pas activer (peut-être parce qu'il n'y a pas de dongle.

Encore merci pour vos précisions. J'ai l'impression d'avoir un vrai installateur et enthousiaste en la matière qui répond.

Belle journée,

Je lis avec attention le poste concernant le modbus-tcp. Pour celui-ci on est d'accord qu'un (seul) sDongle sur le master suffira pour mettre ça en route. J'ai remarque à travers l'interface utilisateur que l'O&M local ne veut pas activer (peut-être parce qu'il n'y a pas de dongle.

Cliquez pour agrandir...

Ce genre de comportement n'est normalement pas du à l'absence de dongle, je suppose que vous avez démarré avec un firmware spc124 (ou ce bug existait)
Quelle version de firmware avez-vous actuellement ?

PS : Je suis peut-être enthousiaste mais pas installateur.

EDIT : Oui un seul sDongle gère la totalité des onduleurs placés en cascade, un second serait contre productif et inerte, soit créerait des problèmes.

Les 2 onduleurs semblent avoir la version
V200R001C00SPC130.

La version de la batterie semble être V100R002C00SPC118.
Donc la mise à jour semblerait s'imposer. Je verrai si j'y arrive à travers le SUN2000 app pour l'utilisateur.


.

ELGRIC a dit:

Les 2 onduleurs semblent avoir la version
V200R001C00SPC130.

La version de la batterie semble être V100R002C00SPC118.
Donc la mise à jour semblerait s'imposer. Je verrai si j'y arrive à travers le SUN2000 app pour l'utilisateur.

Cliquez pour agrandir...

Que l'option revienne à son statut initial (ou pas) importe peu, l'action se passe au moment de la validation donc entre les 50% et 90% de la progression.
SI elle se décoche ensuite il faudra juste conserver à l'esprit que pour toute modification ultérieure dans ces paramètres il faudra aussi cocher celle-ci en effectuant les modifications.
(le paramètre bloqué sera probablement corrigé d'ici là)

Pour la batterie, soit faire l'upgrade, soit prendre son mal en patience car chaque élément sera forcé à 0 % et 100% ce qui va provoquer une charge (si AC activé) et décharge sur le réseau afin d'obtenir les valeurs. (dans ce cas ci la valeur soc minimum/maximum ne sera pas prise en compte)

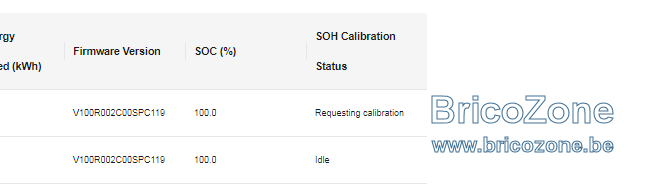

Vous pouvez vérifier en ligne où vous en êtes en sélectionnant la batterie.

Bon ben avec mon Iphone, la mise à niveau 119 ne s'offre pas à moi. Vais devoir attendre que l'installateur revienne pour le faire.
J'imagine le "mais monsieur si on devait faire toutes les mises à jour on ne ferait que ça..."

Avez-vous un récapitulatif des corrections apportées à la version 119? C'est un peu du chinois quand on cherche une courte explication.

Merci pour votre suivi.

Tiens question subsidiaire... comme je m'attends à voir arriver l'installateur sans le sDongle WLAN/FE; est-il plug and play ou doit-il être "mis en service" à travers l'app SUN2000? Car s'il est plug and play, je peux la commander en ligne pour être sur qu'il soit la pour être installé, soit par lui soit par moi (pousser umettre une pièce au trou, en général, ça marche ). Belle journée,

ELGRIC

ELGRIC a dit:

Tiens question subsidiaire... comme je m'attends à voir arriver l'installateur sans le sDongle WLAN/FE; est-il plug and play ou doit-il être "mis en service" à travers l'app SUN2000? Car s'il est plug and play, je peux la commander en ligne pour être sur qu'il soit la pour être installé, soit par lui soit par moi (pousser umettre une pièce au trou, en général, ça marche ). Belle journée,

ELGRIC

Cliquez pour agrandir...

Pour être tout à fait franc, je ne suis pas certain...

Dans tous les cas le sDongle sera reconnu et fonctionnel au niveau local.
(sur ce point je suis sur à 100%)

Au niveau de l'APP FusionSolar par contre le sDongle sera ajouté automatiquement mais si rien n'a changé il sera sur une ligne supplémentaire alors qu'il doit se trouver un niveau au dessus des onduleurs (c'est lui qui gère les onduleurs et non l'inverse)

Quand l'installation est propre tout est structuré par couche
1) La (sous) société
2) Centrale(s)
3) sDongle(s) (et/ou autres dispositifs)
4) Onduleur(s)
5) Périphérique(s) => Smartmeter(s), batterie(s), optimiseur(s), ...

En l'ajoutant "simplement" le dongle va se retrouver au même niveau que les onduleurs et si cela ne pose pas soucis lorsque il n'y a qu'un seul onduleur je ne suis pas certain que ça ne le limiterait pas avec 2 onduleurs.

Par exemple dans certains cas le sDongle gère lui-même un smartmeter, ce que cette hiérarchie ne permet plus.

(sous réserve que cela ait évolué)



Edit:
pour exemple voici la structure quand tout est correct.
=> Les onduleurs dépendent du dongle et non l'inverse.

bonjour,
j'ai une installation similaire, 2 onduleurs, (3 et 6k) avec un dongle sur le 3k qui est en master, et une batterie sur le 6k, je suis connecter en RJ45 sur le dongle, par lequel j'arrive a communiquer via modbus-tcp, mais je n'arrive a récupérer les informations via le modbus que sur l'onduleur 3k, comme faire pour récupérer les informations du 6k, est il nécessaire d’ouvrir le modbus sur le second onduleur ?, il est question d'une adresse dans le MODBUS pour communiquer, ou paramétrer cela ??

merci par avance
jerome
