Problème Backup box Huawei après coupure de courant.

tazes

tazes

  • #1
Bonjour à toutes et Tous,

Premièrement je vous souhaites une bonne année 2026. :)

Je suis confronté à un souci lors d'une coupure de courant et je n'ai pas encore trouvé la solution du coup je fais appel à vos connaissances.;)

J'ai une installation Huawei avec Backup-Box.
-12 panneaux 410Wc Dualsun sur un string ( entrée 1 )
-2 panneaux 480Wc Leapton sur l'autre string ( entrée 2 ) avec -2 optimiseurs
-Onduleur 6KTL-L1
-Backup box Huawei B0
-Batterie 10kWh Huawei

Tout fonctionnent bien cependant lors d'une coupure de courant quand la Backup-Box s'active elle se coupe quelques secondes après. :joy:
J'ai vérifier chaque câblage Com de l'onduleur vers la boxe et la batterie tout parait correct.

Mes réglages sont:
Fin de décharge SOC = 10%
Fin de charge SOC = 100%
SOC de coupure de charge CA = 30%
SOC de l'alimentation de secours = 35%
Mode hors réseau: = Activer
Utilisation TOU
Island protection: Activé avec backupbox huawei? :blush:

Dans l'attente de vos retours! :cool:
Merci.

Dernière édition:
  • #2
Bonjour,
Quel est l'état des 3 LEDs de l'onduleur lorsque la backup-box se coupe ?

Autre chose, 2 panneaux sur un string c'est vraiment peu (même avec optimiseurs), vérifiez si votre MPPT 2 produit quelque chose.

  • #3
Marc72 a dit:
Bonjour,
Quel est l'état des 3 LEDs de l'onduleur lorsque la backup-box se coupe ?

Autre chose, 2 panneaux sur un string c'est vraiment peu (même avec optimiseurs), vérifiez si votre MPPT 2 produit quelque chose.
Cliquez pour agrandir...

Bonjour Marc72,

La 1ere led est en orange la seconde vert clignotant..
Concernant les panneaux je me souviens avoir équilibré cela en été l'année passée après réflexion en 9 panneaux sur un string et l'autre 5 sur le dernier MMPT. :)

  • #4
Bonjour tazes, ... et que dit FusionSolar ? Quelles sont les alarmes ?

  • #6
Sorry pour le délai.

Je pense n'avoir jamais vu une LED orange et la seconde verte clignotante sur un L1 !!

Si tout se passait correctement il y aurait 2 LED oranges fixes (mode off-grid) et si il y avait une surcharge de l'orange clignotant en prime.

La batterie est suffisamment chargée ?
Le modèle "Backup-box" est bien configuré sur le L1 ? (pas sur Smartguard, manuel, tiers, ...)

  • #7
Marc72 a dit:
Sorry pour le délai.

Je pense n'avoir jamais vu une LED orange et la seconde verte clignotante sur un L1 !!

Si tout se passait correctement il y aurait 2 LED oranges fixes (mode off-grid) et si il y avait une surcharge de l'orange clignotant en prime.

Le modèle "Backup-box" est bien configuré sur le L1 ? (pas sur Smartguard, manuel, tiers, ...)
Cliquez pour agrandir...

Pour moi la "Backup-box" est bien configuré sur le L1 je suis en monophasé :)
Ce qui est bizarre c'est que ça à fonctionné avant que modifie la configuration
Fin de décharge SOC = 10%
Fin de charge SOC = 100%
SOC de coupure de charge CA = 30%
SOC de l'alimentation de secours = 35%
dans Fusionsolar il faudrait que je me rappelle comment c'était configuré avant.. :rolleyes:


  • #8
Je ne trouve nul part mention d'une LED1 orange et LED2 verte.

(pour rappel)





Ca devrait en toute logique avoir un rapport avec la section AC (sans garanties)
De plus je n'ai plus de backup-box en fonction, je ne peux même pas faire un test pour vous aider.

D'instinct je replacerait la limite backup à 0% et supprimer les charges pour tester mais ...

La batterie est à quel niveau ?


  • #9
Marc72 a dit:

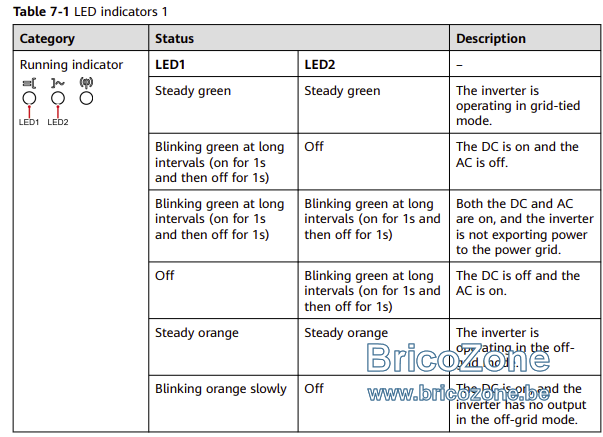

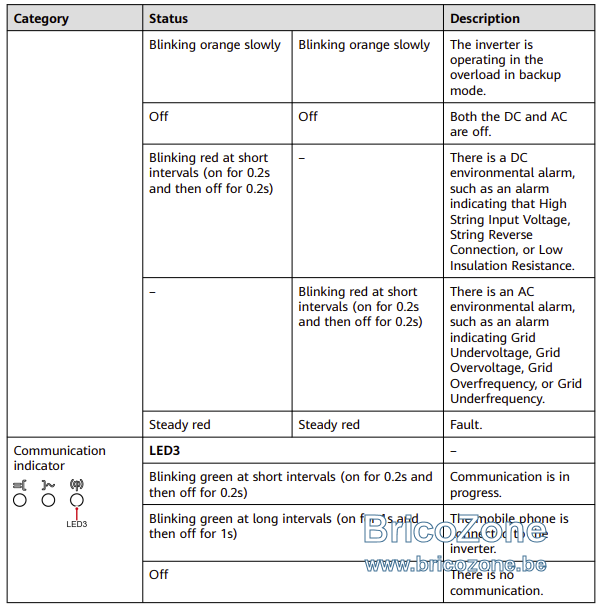

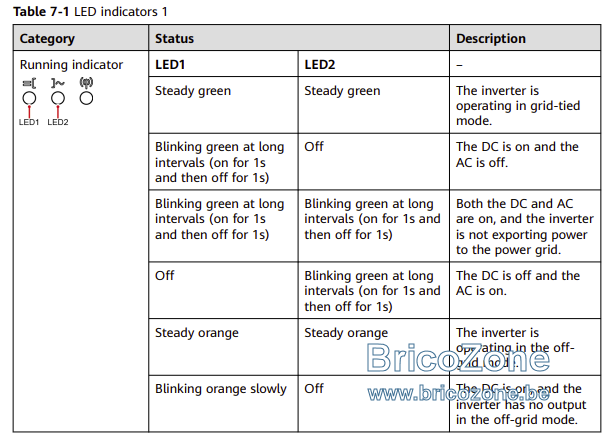

Je ne trouve nul part mention d'une LED1 orange et LED2 verte.

(pour rappel)
Voir la pièce jointe 187505
Voir la pièce jointe 187504
Voir la pièce jointe 187507


Ca devrait en toute logique avoir un rapport avec la section AC (sans garanties)
De plus je n'ai plus de backup-box en fonction, je ne peux même pas faire un test pour vous aider.

D'instinct je replacerait la limite backup à 0% et supprimer les charges pour tester mais ...

La batterie est à quel niveau ?

Voir la pièce jointe 187508
Cliquez pour agrandir...

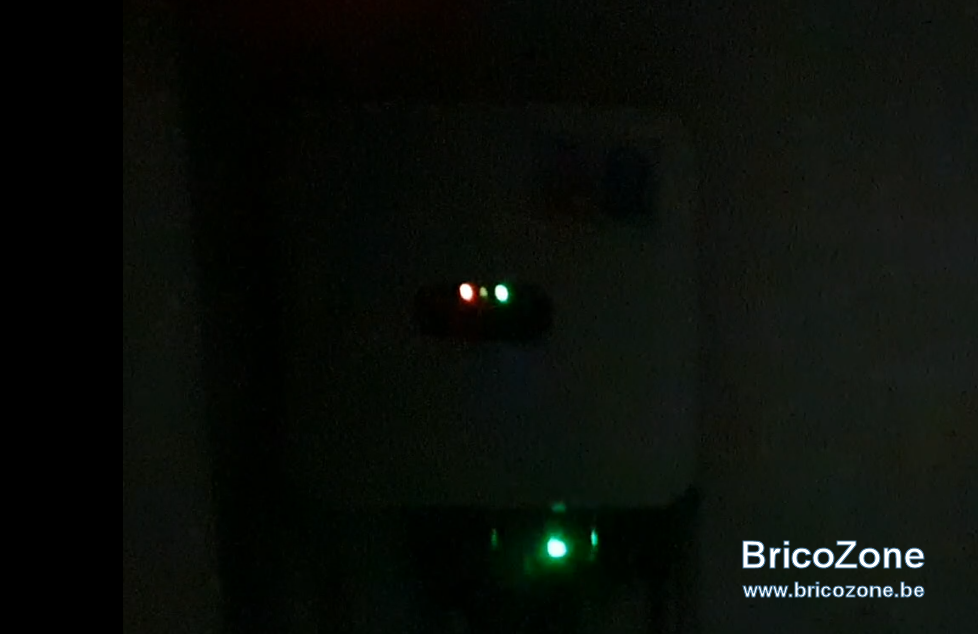

J'ai fais une capture de la vidé que j'avais réalisé quand j'ai eu une coupure de courant on voit la 1er led orange et la troisième en vert si je m'abuse. :)
La batterie était chargée à 35%.

Capture d’écran_2026-01-13_22-36-43.png

  • #10
Haaaa mais c'est la troisème qui est verte, donc la seconde est éteinte

Soit il n'y a pas assez de batterie soit un réglage quelque part.
(bon ok ça n'aide pas vraiment)

Si on ne veut pas chercher, le plus simple est un reset factory et basta

  • #11
Marc72 a dit:
Haaaa mais c'est la troisème qui est verte, donc la seconde est éteinte

Soit il n'y a pas assez de batterie soit un réglage quelque part.
(bon ok ça n'aide pas vraiment)

Si on ne veut pas chercher, le plus simple est un reset factory et basta
Cliquez pour agrandir...
Comment fait t'on un factory et basta vais-je perdre tout mes données et la centrale enregistrée ?:sob:

  • #12
tazes a dit:
Comment fait t'on un factory et basta vais-je perdre tout mes données et la centrale enregistrée ?:sob:
Cliquez pour agrandir...
Pas de perte de centrale ni de données, juste la partie configuration (technique) onduleur mais les paramètres "autres" genre le WiFi, les stats onduleurs et tout ce qui n'est pas paramètres restera.

Via l'APP du GSM en connexion directe à l'onduleur (mode installateur) / maintenance / Restaurer les paramètres d'usine.
Il faudra ensuite refaire la configuration rapide une fois l'action faite, spécifier Backup-box manuellement. (en théorie)

Sinon ... Retrouver le(s) paramètre(s) précédemment modifié(s) qui pose(nt) soucis et pour s'aider (puisque pas de messages d'erreur) vérifier dans la partie "Centre de messages" / "Notifications" de l'app si il n'y a pas une info explicite qui puisse mettre sur la voie.

Sinon c'est quoi votre coin du Hainaut ? (par MP)

  • #13
Es-tu sur la bonne sortie au niveau puissance ?

  • #15
Enfin j'ai découvert où se trouvait mon souci de réglage.:p:p
Code:
Lorsque le SOC de la batterie est inférieur au Seuil de SOC de l'ESS pour démarrer le générateur, le générateur démarre.

Seuil de SOC de l'ESS pour démarrer le générateur SOC de fin de décharge + 10 % (Par exemple, si SOC de fin de décharge est de 15 %, définissez Seuil de SOC de l'ESS pour démarrer le générateur sur 25 % ou plus.)
Si le démarrage du générateur échoue, les charges seront mises hors tension après que l'ESS se soit déchargé à la SOC de fin de décharge.
Pour plus de détails, voir le SOC de fin de décharge pour l'ESS, voir la section 6.4.2 Configuration des paramètres ESS dans le manuel de l'utilisateur de l'ESS.

Merci à tous de m'avoir aidé. :cool:

  • #16

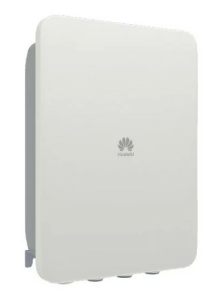

C'était une backup-box ou un Smartguard ?

  • #18
Le Smartguard
Visible dans FusionSolar sous un EMMA (d'office intégré) mais mentionné sous le nom "Backup-box"
Avec éventuellement un générateur représenté (selon configuration choisie)

________________________________


La Backup-Box
Non visible dans FusionSolar (considéré comme une partie de l'onduleur)

  • #19
  • #20
tazes a dit:
C'est bien la Backup-Box que j'ai.. :)
Cliquez pour agrandir...
Alors les paramètres du générateur de secours n'ont pas lieu d'êtres puisque cette entrée n'existe pas
(et là je ne comprends plus trop ce qui s'est passé)

Mais pas grave puisque ça fonctionne ;)
