Bonjour à tous,
Je voudrais mettre mon installation électrique à jour, et dans ce but, déjà prévoir le matériel nécessaire pour l’installation d’un coffret secondaire dans mon garage au fond du jardin qui me sert d’atelier. (Poste à souder, raboteuse, foreuse, scie circulaire… 1 seul appareil fonctionnant à la fois en même temps qu’un aspirateur à poussières) Des lignes adaptées et éventuellement dédiées à chaque appareil seront prévues.
Comme j’envisage également de faire placer ultérieurement, des panneaux solaires (et peut-être des batteries… ) et une borne de recharge de 11 kw monophasée (En monophasé elle ne délivrera que 7,4 kw) incluant une protection contre les fuites à la terre de 6mA DC intégrée, pour éviter de devoir tout recommencer plus tard, je voudrais être en règle avec la RGIE.
Mon circuit est presque semblable à celui de Mic73, à quelques différences qui je pense, justifient quelques modifications par rapport à la réponse de eljub correspondant à l’installation de Mic73.

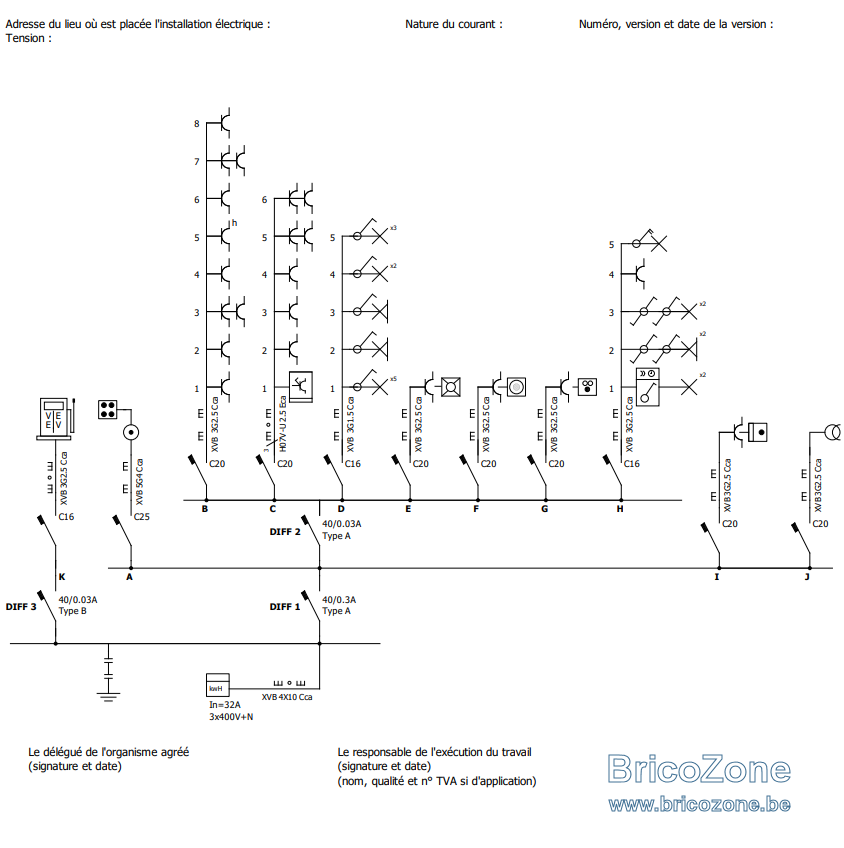

Mon réseau monophasé est le suivant : 2 x 230 V (bleu et brun) 50A (+ 2 fils noirs non raccordés et isolés dans le coffret principal) (Au lieu de 60A chez Mic73)
Le coffret situé dans mon garage se trouve à 27 mètres du coffret primaire (au lieu de 7 mètres chez Mic73)
Comme recommandé par eljub, voici ce que je pense devoir faire pour être aux normes :
1 : Poser un Interrupteur général de tableau de 63A en tête du coffret secondaire. (Celui que j’ai « trouvé »sur le net est un Schneider avec les références : INTERRUPTEUR-SECTIONNEUR ISW - 4P - 63 A - 240 V. Il n’est pas rotatif, mais je suppose que cela n’a pas d’incidence)
(Après relecture, je me rends compte que ce sectionneur est muni de 4 pôles. Mon installation étant en monophasé, je pense que le modèle (ABB Vynckier en 3 Pôle OT40M3 (ref 1SCA022497R0490) cité par eljub en réponse à Mic73 est plus adapté à mon installation)
Mais une petite question : Pourquoi 3 pôles et non 2 ?
2 : Un différentiel de 30mA de type A dans le coffret secondaire (la future borne sera dotée d’une protection contre les fuites à la terre de 6mA DC intégrée)
3 : Un disjoncteur bipolaire de 40A courbe C dans le coffret secondaire
4 : Du 10mm² du disjoncteur en 3 ci-dessus vers la borne de recharge.
Mais, comme la distance entre les coffret primaire et secondaire est de 27 mètres, je pense qu’il me faudra utiliser pour relier les 2 coffrets, du XVB3G16 au lieu du 10mm² de Mic73 qui n’a que 7 mètres entre ses 2 coffrets.
De plus, mon réseau délivre 50A monophasé, mais l’interrupteur différentiel de 300ma du coffret principal est muni de 4 pôles (dont 2 seulement sont utilisés car je suis en monophasé et les 2 fils noirs non utilisés sont isolés et pliés dans le coffret primaire) et affiche 40A.
Ne devrait-il pas être d’une puissance égale ou supérieure à celle affichée sur mon compteur (50A) et donc remplacé par un 63A ? Surtout au vu des modifications proposées.
PS : Je ne dispose pas encore du compteur intelligent, mais d’un ancien compteur jour / nuit. Les modifications envisagées ont pour but d’être prêt pour le jour ou ce dernier sera placé et à ce moment, l’installation sera vérifiée et je ferai placer les panneaux solaires, borne de recharge, … mais le coffret secondaire et le câblage entre ce dernier et le coffret primaire seront prêts et je l’espère, conformes.
Qu’en pensez-vous ? Et déjà merci pour vos retours.
