Installation d'une VMC double Flux

Bonjour à tous le monde,

Je suis entrain de rénover une maison des années 1970 en région Wallonne (Belgique).
Etant bon bricoleur, j'aimerais installer moi-même ma double flux.
J'ai une maison avec l'étage sous toitures(isolée avec 24 cm de laine de bois) en mansarde.
Le plancher entre les étages sont en bois.
A l'étage je vais avoir 2 chambre et une salle de douche.
J'aimerais avoir un avis sur le placement de mes différentes bouches de soufflage et aspiration avec de commencer à passer tout mes tubes.

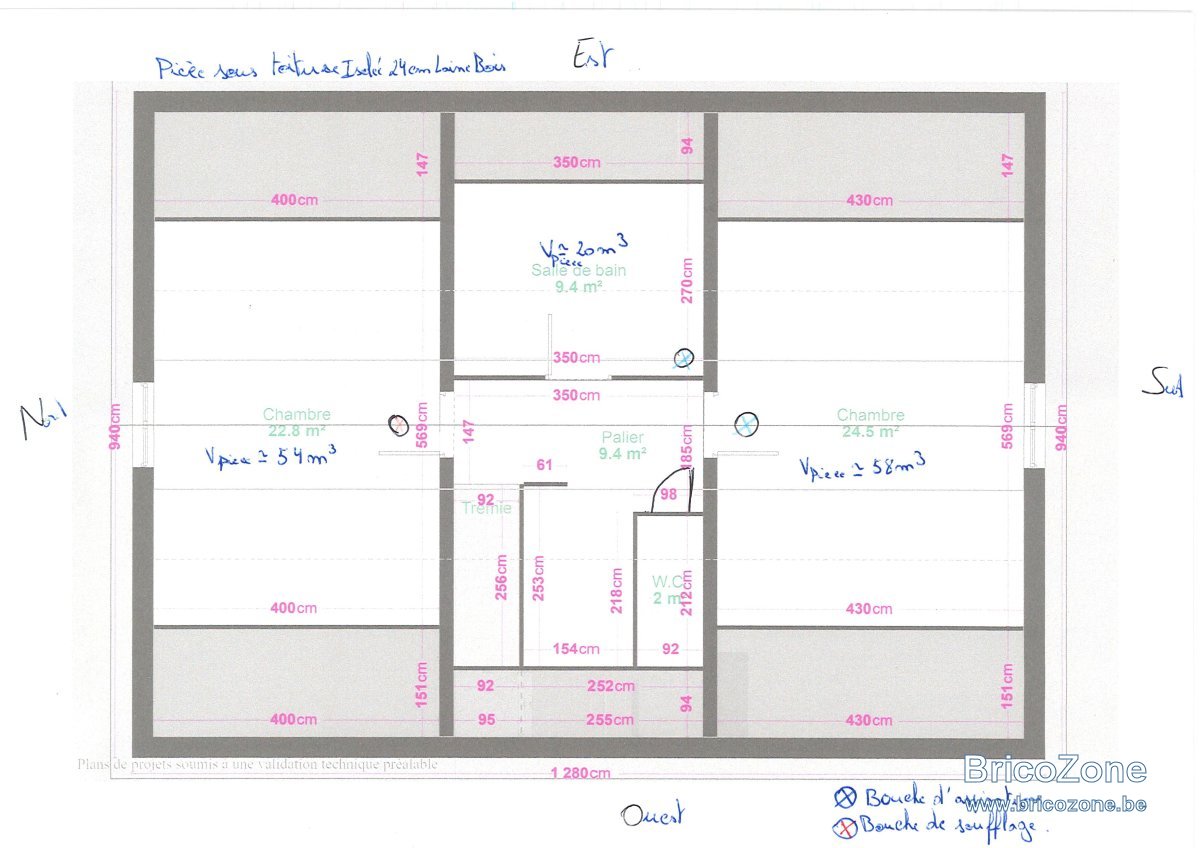

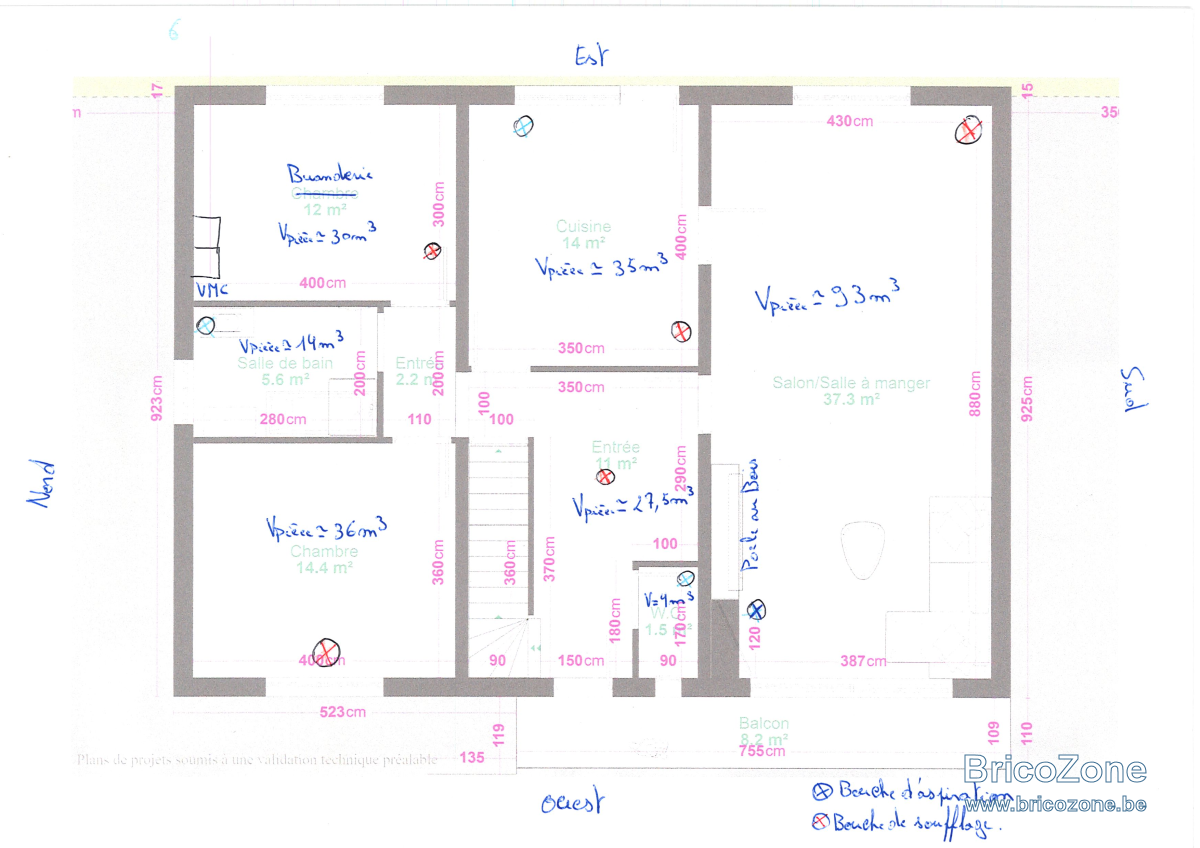

Je vous mets 2 plans de mes futurs installations.

Merci beaucoup pour vos réponses.

Sur quel base avez-vous calculé vos débits? Pourquoi une bouche de soufflage dans la buanderie? Pourquoi un bouche d'aspiration dans une des chambre de l'étage. Quelle est votre logique?

Bref pourquoi ne pas simplement dimensionné votre installation suivant la norme réglementaire en Belgique. La NBN50-001.

Celle-ci définit les locaux qui doivent être équipé de bouche de soufflage, ceux qui doivent être équipé de bouche d'aspiration et ceux par lequel l'air peut simplement transiter.

Pour le soufflage:

Salon, salle à manger, bureau, chambre, salle de jeu ou locaux équivalent.

Pour l'aspiration

Cuisine, salle de bain, buanderie, wc, local de séchage ou tout autre locaux assimilés.

En ce qui concerne les débits, il y a des valeurs nominales minimales que le système doit être capable d'atteindre simultanément pour l'ensemble de locaux. Ca va donc généralement correspondre à la fonction boost sur la ventilation.

La base de calcul est la surface en m² x3.6 qui donne le débit à atteindre en m³/h.
Cas particuliers:
-le débit nominal pour une cuisine ouverte ne peut pas être inférieur à 75 m³/h (si la pièce fait moins de 20.833m²)
-le débit nominal pour une cuisine fermée ne peut pas être inférieur à 50 m³sdb 1er
9.4/h (si la pièce fait moins de 13.888m²) et peut être limitée à 75 m³/h (si la pièce fait plus de 20.833 m²)
-le débit nominal pour une salle de bain, buanderie... ne peut pas être inférieur à 50 m³/h (si la pièce fait moins de 13.888m²)
-le débit nominal pour un wc ne peut pas être inférieur à 25 m³/h (si la pièce fait moins de 6.944m²)

-le débit nominal pour un salon ou salle à Manger ne peut pas être inférieur à 75 m³/h (si la pièce fait moins de 20.833m²) et peut être limitée à 150 m³/h (si la pièce fait plus de 41.666 m²)
-le débit nominal pour un salon ou salle à Manger ne peut pas être inférieur à 75 m³/h (si la pièce fait moins de 20.833m²) et peut être limitée à 150 m³/h (si la pièce fait plus de 41.666 m²)
-le débit nominal pour une chambre, bureau... ne peut pas être inférieur à 25 m³/h (si la pièce fait moins de 6.94m²) et peut être limitée à 72 m³/h (si la pièce fait plus de 20 m²)

Selon votre plan la base est donc:

en insufflation
Salon/salle à manger min 50.4 m³/h
Chambre rez 51.84 m³/h
Chambre 1er gauche 72m³/h
Chambre 1er droite 72 m³/h
total 330.12 m³/h

en aspiration
cuisine 50.4 m³/h
SDB rez 50 m³/h
wc rez 25m³/h
buanderie 50 m³/h
SDB 1er 50m³/h
wc 1er 25m³/h
total 225.4

Il faut maintenant équilibrer. Dans ce cas, il faut prévoir plus d'extraction, on peut soit ajouter une ou plusieurs bouches d'aspiration dans des espaces de transfert (hall, escalier, hall de nuit...), on peut aussi prévoir d'augmenter les débit sur les bouches d'aspiration ou une combinaison des deux.

Remarque, tant qu'il y a les primes de la région Wallonne, ça ne vaut probablement pas la peine de l'installer vous même.

Bonjour,
je dirais d'essayer d'implanter les bouches de soufflage aussi loin que possible de la porte de la pièce.
Pour que l'air frais balaie la pièce avant de sortir sous la porte.

Merci beaucoup pour toute ces informations
Vivant dans la maison, je suis sur un rénovation lente qui va me prendre plusieurs année(je fais pièce par pièce).Sur le plan, les volumes que j'ai indiqué son les volume brut de chaque pièce et non le débits d'air ( j'ai bien pris note de vos chiffre un grand merci).
Pourquoi j'avais imaginé mettre une bouche d'aspiration dans la chambre c'est du au faite qu'il est bien chaude car elle est exposé Sud mais je tiens aussi note de votre remarque je la passe en soufflage et je mets une aspirante dans le halle de nuit pour récupérer la chaleur.
Et la buanderie erreur de ma part.
Je vais aussi contacte 2 ou 3 installateur et voir avec eu si il peuvent installe une partie de l'installation à chaque pièce que je fini.
Bonne journée et encore merci.

Dernière petite question, j'ai un cassette au bois dans le salon avec soufflerie pour l'instant, la chaleur de ce poêle reste dans mon living.
Comment je peux faire pour que cette chaleur se répartisse dans tout la maison?

jeanseb a dit:

Bonjour,
je dirais d'essayer d'implanter les bouches de soufflage aussi loin que possible de la porte de la pièce.
Pour que l'air frais balaie la pièce avant de sortir sous la porte.

Cliquez pour agrandir...

C'est à voir quelles bouches d'insufflation on prend. Par exemple moi chez Vasco c'est près de la porte car elles savent gérer l'effet coanta. J'entends déjà Le Spécialiste de la VMC la ramener à ce propos. Donc, qu'il passe son chemin et ne commente pas mon post.

adrika a dit:

C'est à voir quelles bouches d'insufflation on prend. Par exemple moi chez Vasco c'est près de la porte car elles savent gérer l'effet coanta. J'entends déjà Le Spécialiste de la VMC la ramener à ce propos. Donc, qu'il passe son chemin et ne commente pas mon post.

Cliquez pour agrandir...

C'est Coanda, avec un accent bizarre sur le second A, du coup les spécialistes n'arriveront pas ici

Puike a dit:

C'est Coanda, avec un accent bizarre sur le second A, du coup les spécialistes n'arriveront pas ici

Cliquez pour agrandir...

Correcteur d'orthographe. Me suis pas relue. Mais vu que tu as bien orthographié, il va la ramener

Bonjour,

La VMC2F sera efficace si le bati est très bien isolé et le plus étanche possible.
Concernant le placement des bouches d'air neuf et d'air vicié, il serait peut être de bon ton de vous rapprocher d'un professionnel. Je me souviens qu'un d'une société d'Helios m'a placé les différentes bouches sous mon plan et m'a conseillé pour le choix de la VMC2F dans le catalogue Helios. Bien évidemment je me suis occupé du placement des bouches, des gaines et de la programmation de la KWL 370.
Je pense que si vous achetez une autre marque vous aurez aussi ce type de conseils

Bien cordialement

Hervé
