Liaison équipotentielle salle de bain

Bonjour à tous,

J'ai une petite question pour les aficionados de l'électricité.
Je dois réaliser la liaison équipotentielle dans ma salle de bain.
Étant en construction neuve, je compte réaliser celle-ci en 4 mm² V/J afin de laisser le câble cheminer sur la dalle béton. Celui-ci sera plus tard enfoui dans l'isolant PU qui sera projeté sur la dalle.

J'avais dans l'idée de procéder de la manière suivante :

Relier les différents éléments qui doivent se trouver à la même équipotentielle via un câble 4 mm² V/J sans interruption. À savoir : la douche, la baignoire, l'évier, la structure métallique de la porte coulissante et le collecteur d'eau dédié à alimenter la SDB.
Ce câble de 4 mm² V/J sera directement relié au rail de terre de mon tableau électrique.

Pour les prises de courant, celles-ci seront reliées au même rail de terre de mon tableau électrique, mais via le fil de terre de leur câble d'alimentation en 2,5 mm².

Il n'y a pas besoin de liaison directe entre le câble de 4 mm² V/J et les prises en 2,5 mm² directement au niveau de la salle de bain ? Est-ce ok si la liaison se fait via le rail de terre se trouvant dans mon tableau électrique à la cave ?

Pouvez-vous me donner votre avis et m'indiquer si la méthode est correcte ?

Cordialement.

Bonjour,
Je placerait plutôt du 6mm² minimum pour la sécurité.

Bonjour Cory,

Merci pour ton retour. Tu proposes de mettre du 6 mm² à la place du 4 mm² ?
Pourtant, si je ne me trompe pas, dans le RGIE, pour une liaison équipotentielle supplémentaire, du 4 mm² suffit, non ?

Cela dit, je peux mettre du 6 mm², ça ne changera pas la face du monde au niveau prix.

Ce qui me taraude le plus, c'est de savoir si c'est ok d'avoir les différents éléments techniques suivants : douche, baignoire, évier, structure métallique de la porte coulissante, et collecteur d'eau dédié à alimenter la SDB,
reliés à la barrette de terre du tableau électrique via du 4 mm² ou 6 mm².

Quant aux prises de courant, elles sont reliées au même rail de terre de mon tableau électrique, mais via le fil de terre de leur câble d'alimentation en 2,5 mm².

La liaison entre les deux se fait donc via le rail de terre du tableau électrique situé à la cave ?

Est ce que c'est accepté par l'organisme de contrôle ?

Merci

Cela dit, je peux mettre du 6 mm², ça ne changera pas la face du monde au niveau prix.
Rappel, les sections sont des minimums et les protections des maximums.
Donc vu les divers raccordements sur cette ligne je préfèrerais du 6².

Ce qui me taraude le plus, c'est de savoir si c'est ok d'avoir les différents éléments techniques suivants : douche, baignoire, évier, structure métallique de la porte coulissante, et collecteur d'eau dédié à alimenter la SDB,
reliés à la barrette de terre du tableau électrique via du 4 mm² ou 6 mm².
Voir ci-dessus.

Quant aux prises de courant, elles sont reliées au même rail de terre de mon tableau électrique, mais via le fil de terre de leur câble d'alimentation en 2,5 mm².
Oui, normal.
La seule autorisation de changer de section est bien sur le fil de terre.
Si, par exemple, vous avez une colonne de terre en 16² rien ne vous empêche d'y raccorder du 2.5, 4 ou 6².
Par contre une grosse section sur une inférieur serait interdit.

La liaison entre les deux se fait donc via le rail de terre du tableau électrique situé à la cave ?
Parfait à la condition que entre la barrette du coffret et la barrette de coupure la section soit au minimum de 16².

Est ce que c'est accepté par l'organisme de contrôle ?
Oui.

Hello Rilou, Cory !
J'en profite parce que le sujet m'intéresse et je continue à me poser la question..

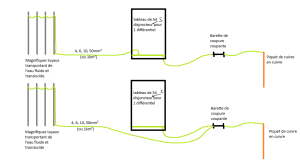

Quelle est la meilleure façon de procéder, ou est-ce que les deux sont autorisées ?


Merci

Les deux sont autorisées, dans le 1 er cas le câble entre le sectionneur de terre et le tableau doit obligatoirement être en 16².

perenoel123 a dit:

Les deux sont autorisées, dans le 1 er cas le câble entre le sectionneur de terre et le tableau doit obligatoirement être en 16².

Cliquez pour agrandir...

Hey !
D'accord, intéressant. Dans mon cas, le tableau est câblé en 10mm² vers la barette de coupure, donc je suis passé par la deuxième option par simplicité initialement, j'ai donc bien fait.. xD

Merci à toi perenoel !

Bonjour,
Je préconise le deuxième schéma plus sécuritaire.
Mais je ne pense pas que vous trouveriez des bornes qui accepterais du 1km²; à la condition de trouver du fil de cette section

Merci à tous pour vos retours.
J'y vois maintenant beaucoup plus clair.

Il y a un joli schéma sur les equipot sdb dans le rgie 2025

Cory a dit:

Bonjour,
Je préconise le deuxième schéma plus sécuritaire.
Mais je ne pense pas que vous trouveriez des bornes qui accepterais du 1km²; à la condition de trouver du fil de cette section

Cliquez pour agrandir...

Je privilégie la sécurité moi monsieur. Si je perds quelques brains sur mon 1km², c'est moins dérangeant que sur un 4mm², à bon entendeur !!!!!!!!!!!!

Max'!
