Linteau beton sur Ytong

Azdingo · 27 Janvier 2023

Bonjour,

Je dois ouvrir un mur porteur en Ytong sur 70 cm, je prévois un linteau en béton creux de 120 cm, ce qui fait une pose de 25 cm de part et d'autre.

Etant donné la friabilité de l'Ytong, pensez-vous que les 25 cm sont suffisants?

Pour le mortier de pose et remplissage des interstices, un mortier classique suffit-il?

Merci pour votre aide.

BernardBrico · 27 Janvier 2023

epaisseur de l ytong et type de charges a supporter serait une aide pour mieux cerner la question

Azdingo · 27 Janvier 2023

Mur de 15cm en ytong, l’étage du dessus se compose de pièces et d’une toiture terrasse (poutrains-claveaux et beton, isolation etc…), la terrasse se trouve juste au dessus du mur à ouvrir

BernardBrico · 28 Janvier 2023

j ai ouvert la foire aux questions mais vo tre premiere reponse demande des precisions dessins ou photos de details sont necessaires pour affine la reflexion des contributeurs qualifies

baziles18 · 28 Janvier 2023

Pourquoi se casser la tête ?
Prendre un linteau 125cm x 25cm x 15cm chez Ytong.

50€

Azdingo · 28 Janvier 2023

Les linteaux Ytong de 125cm ne sont pas porteurs

baziles18 · 28 Janvier 2023

Azdingo a dit:
Les linteaux Ytong de 125cm ne sont pas porteurs

C'est annoncé comme tel sur le site belge, sur le suisse c'est effectivement porteur à partir de 17,5cm.

Après 70cm d'ouverture cela tient seul par l'effet de voûte des maçonneries porteuse.

Reste à prendre un linteau beton de 14/20/120 et de poser une armature ytong sous les appuis (ou un murfor).

Appuis minimal de 25cm chez Ytong

browning · 28 Janvier 2023

dans ce que j'ai construit en ytong, l'ingénieur en stab a préconisé des asselets.
la pose sur 25cm n'est à mon avis pas suffisante

si non, l'idée est de créer une colonne en béton armé sur laquelle va poser le linteau

Azdingo · 28 Janvier 2023

baziles18 a dit:
Après 70cm d'ouverture cela tient seul par l'effet de voûte des maçonneries porteuse.

Au-dessus du linteau il ne me reste pas grand chose comme maçonnerie, 30 cm tout au plus, l’effet de voûte sera trés limité voire inexistant

Azdingo · 28 Janvier 2023

browning a dit:
dans ce que j'ai construit en ytong, l'ingénieur en stab a préconisé des asselets.
la pose sur 25cm n'est à mon avis pas suffisante

si non, l'idée est de créer une colonne en béton armé sur laquelle va poser le linteau

j’ai aussi des asselets à d’autres endroits de la maison mais ce sont des grandes portées, ici ce n’est “que” 70 cm.

Je suis pas très chaud pour les colonnes en béton, je peux pas me permettre d’attendre le séchage

Azdingo · 28 Janvier 2023

Après réflexion je vais adapter les choses et déplacer l’ouverture de quelques centimètres, ce ne sera pas symétrique par rapport au mur mais j’aurais plus de cm pour la pose, au moins 30cm.

Un peu moins esthétique mais plus rassurant.

merci pour vos remarques qui m’ont aidé à sortir le nez du guidon

Azdingo · 29 Janvier 2023

En comparant la capacité portante d'un linteau Ytong et d'un linteau béton creux, je suis un peu étonné de voir que l'Ytong est plus portant. Ou alors j'interprète mal les choses, qu'en pensez-vous?

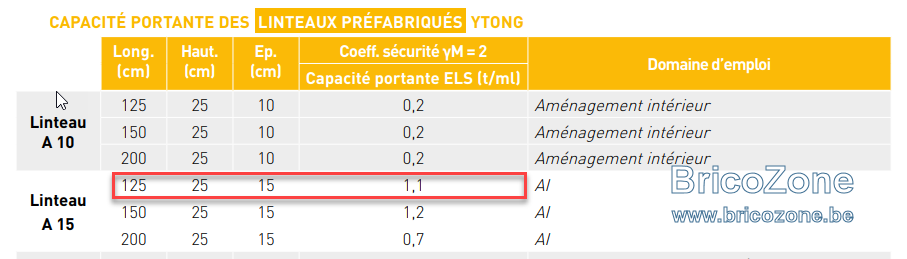

Linteau Ytong de 125x25x15: 1,1 T/m

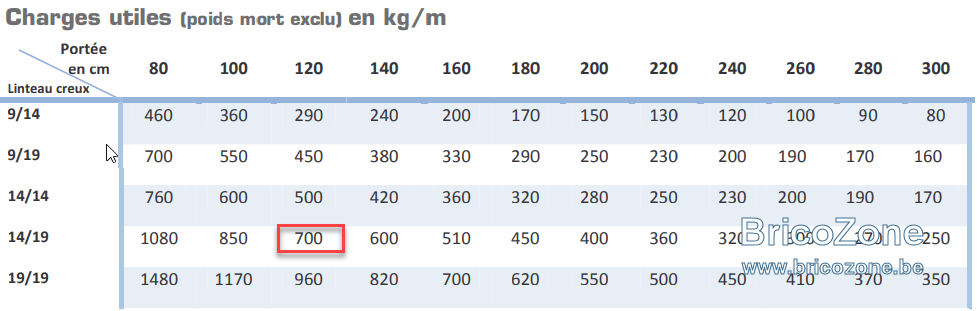

Linteai béton creux: 120x14x19: 700 kg/m

Azdingo · 29 Janvier 2023

Ça n’intéresse personne?

MatosAdri · 29 Janvier 2023

Hauteur de 25 ou 19, la différence est énorme.
Il faut également voir la longueur d'encastrement. Si on encastre 20cm en béton et 35cm en ytong, la portée n'est pas la même.

C'est juste une remarque, je ne suis pas du métier

RobBZ · 29 Janvier 2023

Effectivement c'est pas comparable si c'est pas les mêmes tailles...

baziles18 · 29 Janvier 2023

Dans ton cas la portée c'est 70cm.
Au pire tu peux passer aux BMV pleins.

browning · 29 Janvier 2023

Azdingo a dit:
Ça n’intéresse personne?

Au-dessus du linteau il ne me reste pas grand chose comme maçonnerie, 30 cm tout au plus

tu le dis toi même 30cm d'ytong au plus effet de voute.

donc aucune portance SELON TOI.

en quoi tu veux qu'on t'aide si tu demandes le dimensionnement d'un linteau qui ne va rien porté???

t'as finalement répondu toi même à ta question

Azdingo · 29 Janvier 2023

Il me semblait que le béton brut était plus porteur mais visiblement non au vu des données, je voulais quand-même m’assurer de ne pas être à côté de la plaque…

baziles18 a dit:
Dans ton cas la portée c'est 70cm.
Au pire tu peux passer aux BMV pleins.

BMW je viens de voir sur leur site, c’est 4,5 T/m, c’est costaud mais en même ça doit être pénible à poser.
Si l’Ytong peut faire l’affaire je préfère.

Azdingo · 29 Janvier 2023

browning a dit:
tu le dis toi même 30cm d'ytong au plus effet de voute.

donc aucune portance SELON TOI.

en quoi tu veux qu'on t'aide si tu demandes le dimensionnement d'un linteau qui ne va rien porté???

t'as finalement répondu toi même à ta question

Au-dessus il y’a une toiture plate en béton.

L’effet de voute permet de répartir la charge sur la maçonnerie avoisinante, et donc alléger la charge sur le linteau. Pour cela il faut qu’il y’ait au-dessus du linteau une hauteur de maçonnerie au moins égale à la moitié de la hauteur de l’ouverture….

Donc avec 30cm il n’y a quasiment pas d’effet de voute, d’où l’intérêt de bien choisir le linteau.

En tout cas c’est comme ça que je l’ai compris.

Azdingo · 29 Janvier 2023

Les données Ytong me semblent un peu incohérentes, si on y regarde de près…

- les linteaux type A10 ont tous la même capacité portante quelle que soit leur longueur

- le linteaux type A15 de 125cm est moins portant que celui de 150cm

Quelqu’un pour l’expliquer?
