Logiciel dessin schéma implantation électrique

E

E@taine

• 9 Août 2025

• #1

Bonjour


Je suis à la recherche d'un logiciel, de préférence gratuit mais si pas trop cher, ça va aussi, pour réaliser les schémas unifilaires d'une installation électrique domestique, ainsi que les plans d'implantation (ou au moins les symboles à positionner sur le plan)


Merci



Cory

• 9 Août 2025

• #2

Bonjour,
Le meilleur, le plus pratique et le moins cher ;


Encore moins cher un stylo bille et une latte et c'est tout ce qu'il faut.
Et les symboles disponible sur https://www.vincotte.be/home/assets/files/publications/Vinçotte_Whitepaper_RGIE_2019_v2.pdf à partir de la page 27.

Éventuellement vous avez qelectrotech schema unifilaire gratuit.



perenoel123

• 9 Août 2025

• #3

Cory a dit:

Bonjour,
Le meilleur, le plus pratique et le moins cher ;
Voir la pièce jointe 181510

Encore moins cher un stylo bille et une latte et c'est tout ce qu'il faut.
Et les symboles disponible sur https://www.vincotte.be/home/assets/files/publications/Vinçotte_Whitepaper_RGIE_2019_v2.pdf à partir de la page 27.

Éventuellement vous avez qelectrotech schema unifilaire gratuit.

Cliquez pour agrandir...

J ai les deux,l ecolo et l informatique.



Michael 33512

• 10 Août 2025

• #4

gratuit et pas trop mal, Qelectrotech



Edmaison

• 10 Août 2025

• #5

Autre solution : RGIE/Google + capture d'écran + paint / Word/PowerPoint



BG1000

• 10 Août 2025

• #6

Il y a très très longtemps
Visio de microsoft, on trouve des licences à ~30€ sur le web, couplé avec les symboles du rgie en svg
C'est un logiciel très classique en entreprise permet en gros de dessiner des blocs avec des lignes entre...
Il y a des lignes d'alignements...

Inkskape est gratuit, c'est un logiciel de dessins vectoriels, mais jamais essayé pour des unifilaire



RobBZ

• 10 Août 2025

• #7

BG1000 a dit:

Il y a très très longtemps
Visio de microsoft, on trouve des licences à ~30€ sur le web, couplé avec les symboles du rgie en svg
C'est un logiciel très classique en entreprise permet en gros de dessiner des blocs avec des lignes entre...
Il y a des lignes d'alignements...

Inkskape est gratuit, c'est un logiciel de dessins vectoriels, mais jamais essayé pour des unifilaire

Cliquez pour agrandir...

LibreOffice Draw ?
Le top reste Librecad mais vous allez perdre des cheveux pour un débutant.



BG1000

• 10 Août 2025

• #8

Libre Office de n'est pas vectoriel....



Edmaison

• 11 Août 2025

• #9

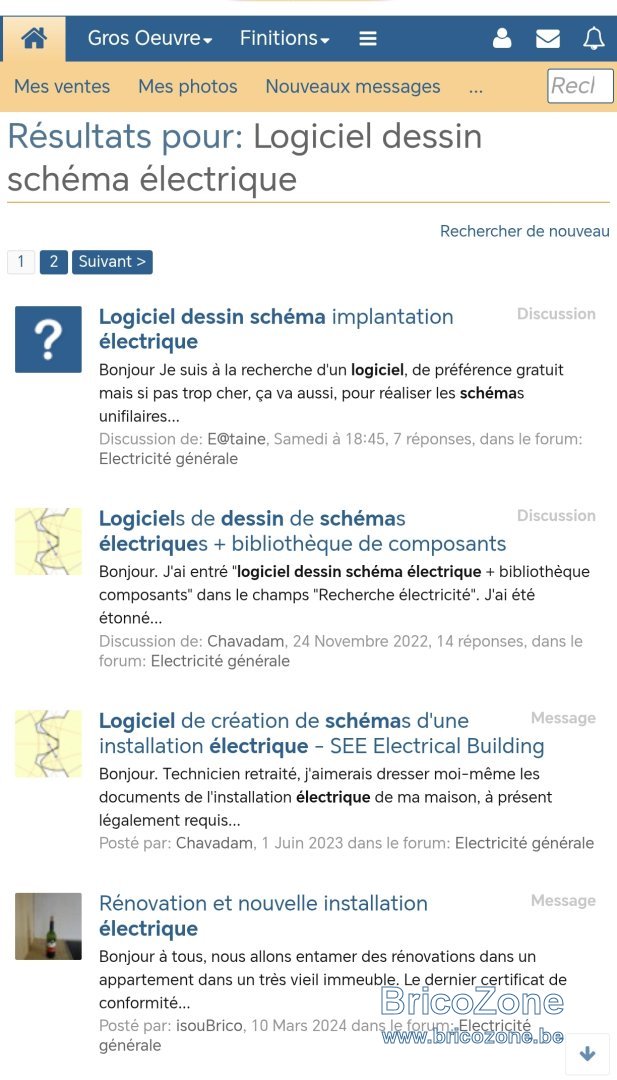

PS: la recherche sur le site fonctionne très bien avec le titre de ce nouveau topic
(Et c'est toujours les mêmes réponses)



gd_TT&O

• 11 Août 2025

• #10

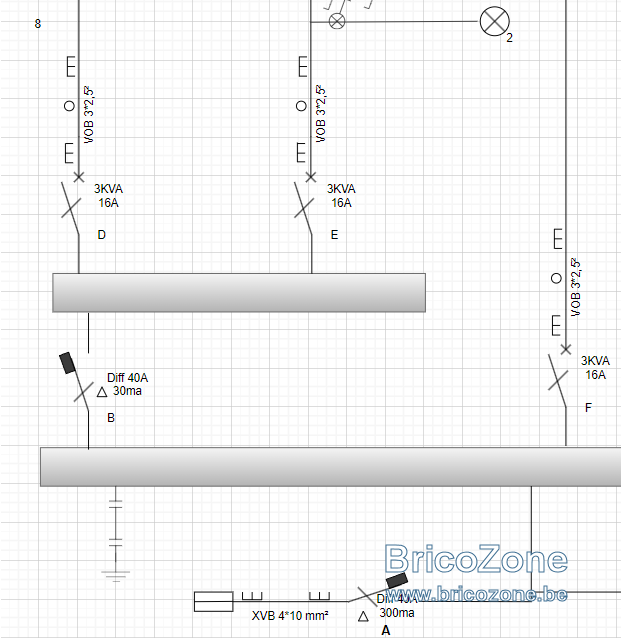

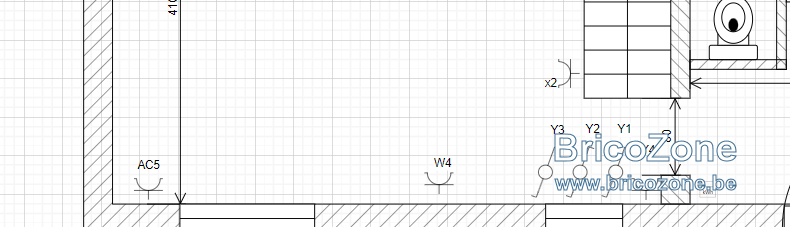

DrawIO gratuit fonctionne pas mal



E

E@taine

• 11 Août 2025

• #11

merci pour toutes vos réponjses



jcoenen

• 12 Août 2025

• #12

Quelqu’un en proposait un il n’y a pas si longtemps, un logiciel en développement disponible à l’essai.

Mais au vu du réponses reçues, les messages et références du site où télécharger la chose ont très logiquement disparu du site.



Dernière édition: 12 Août 2025
