Madrier & dimension pour toiture inclinée

Bonjour. Je vais prochainement démarrer la pose d'ardoise artificielle pour mon abri de jardin que je viens de monter.

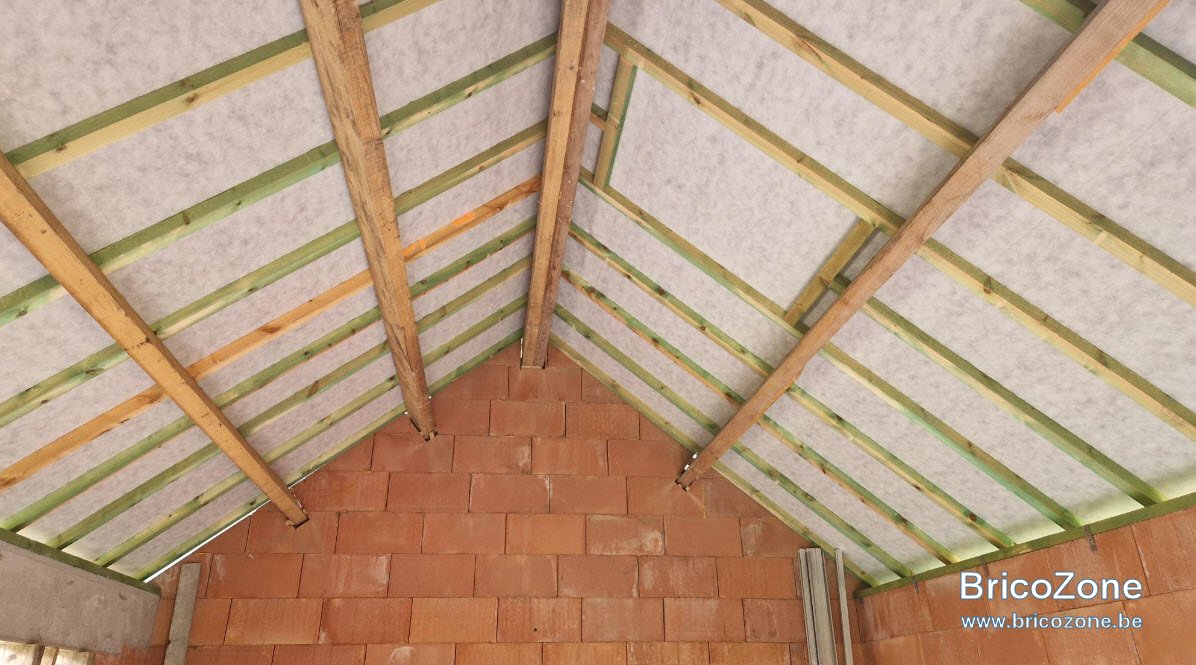

Je me questionne : est-ce qu'un seul madrier de 70x225mm suffit pour l'un des versants (voir photo) sachant que l'entraxe est de 1300mm avec les 2 madriers supérieurs et l'appui sur le mur.

Données complémentaires :

- distance entre mur : 4,8m
- pente : 38°
- ardoise : 21kg/m²
- surface versant : 16m²
- entraxe chevron (50x60) : 500mm
- charge intérieur : panneaux OSB & gyproc.

Si vous jugez que c'est trop faible ou qu'un risque est présent, je pourrai encore doubler la madrier avant de commencer la pose des liteaux & ardoise...

Voire : est-ce que fixer un second madrier (je dispose d'un de 4,5m) qui n'a pas appui sur les murs porteurs mais pourrait être visé à l'actuel à raison de 2 vis de ...10 ou autre par intervalle de 30cm a du sens? (plus facile à mettre en place à ce stade...). Sinon j'irai acheter un nouveau de 5,2m et fera ce qui est nécessaire!

Merci pour votre expertise et analyse


-

Bonjour,

J'imagine que c'est à cause du vélux que tu as choisi cette solution? Ce n'était pourtant pas beaucoup plus de travail d'en mettre deux et de faire le chevêtre pour le vélux.
Le doubler ne sera peut-être pas suffisant car se sont tes chevrons qui doivent aussi supporter la charge.Je ferais comme ceci par sécurité.

Effectivement, pas pensé car il me manquait un madrier, tout simplement.

Tu doubles tout ici... Ca me paraît 'bunker' non? L'écartement du madrier central par rapport aux madriers supérieurs est de 1,3m, idem avec le mur. Venir remettre un mardrier pour avoir 65cm entre eux me semble too much.

Niveau boulot là aussi ce ne sera pas triste...

Renforcer par un second madrier l'actuel est une option. Ta proposition elle est trop conséquente à appliquer.


J'ai partagé la photo avec un ami du bâtiment (pas couvreur, mais indépendant faisant des chantiers depuis plus de 20 ans). Il est confiant et ne ferait rien. Selon lui un madrier de 225mm est suffisant et ne risque rien vu les charges évoquées.


-> J'ai donc deux avis 'opposés', ce qui ne fait pas mes affaires

Tu n'as peut être pas tord sur mon avis. J'ai toujours habitude de surdimensionné pour ma conscience .
À toi de voir quelle solution te permettra de dormir tranquille

Bonjour,

Pour ma part je pense que c'est trop juste, surtout si il ya des matériaux fissurables qui entrent dans l'équation.

Je me poserais pas de questions, une 2e 70x225 reprise dans les porteurs et fixé à la première.

Voila, j'ai opté pour fixer un second madrier sur le premier, avec vis de 10x120 à raison de 2 vis chaque 30cm. Ce second madrier s'arrête à 5cm du mur car de stock et par facilité (sous-toiture étant déjà placée et placement seul compliqué d'un madrier dont la longeur > écartement entre mur).

A priori rien ne bougera... je ne suis plus inquiet

Si tu veux encore t'assurer un peu plus, tu pourrais éventuellement fixer deux équerres sur chaque bouts et dans les blocs de manière à faire supporter également les murs

Je ne pense pas que ce soit nécessaire. Un madrier de 70x225 reprend les charges au droit du mur. L'autre s'arrête à 5cm, les efforts repris par le madrier porteur ne me paraissent pas dingue...

Le second madrier n'a pour fonction que de 'rigidifier' la structure et me permettre de fixer des panneaux OSB à l'intérieur pour pouvoir stocker du matériel léger par la suite (moustiquaires, coffre de toit, échelle ce genre de choses)
