Mon abri de jardin en Ossature bois

Plumy · 6 Août 2019

Hello,

Voilà presque 5 ans que je cogite, 4 ans que j'ai décidé des dimensions, 3 ans que je me renseigne sérieusement sur la mise ne œuvre de l'abri, laissant d'ailleurs derrière moi 2 topics déjà assez bien rempli :
- https://www.bricozone.be/t/abri-de-jardin-en-blocs-ou-ossature-bois.90854/
- https://www.bricozone.be/t/reflexion-et-dimensionnement-charpente-abri-de-jardin.84630/

Ca devait être pour l'été passé, mais suite à un accident, il y a un an j'ai du finir ma terrasse qui avait été commencée un an plus tôt, donc m'y voici enfin.

J'ai déjà décaissé mon jardin, j'ai coulé la dalle il y a quelques jours, je suis actuellement à l'étape de la commande (j'attends encore quelques devis) et plus que prochainement enfin à l'étape où tout va réellement commencer. J'ambitionne d'avoir quelque chose de fermé (ou tout du moins en partie quitte à ce que ce soit avec des bâches) d'ici une vingtaine de jours.

Je continuerai à poser le gros de mes questions techniques dans les deux autres topics, je posterai ici l'état d'avancement de l'abri. En espérant que ça se passe mieux que pour la dalle de béton.

N'hésitez pas à me faire part de vos remarques au fur et à mesure. Il ne sera peut-être pas trop tard pour corriger certaines choses.

Quelques vues du projet qui n'a pas changé depuis février 2016 si ce n'est pour la mise en oeuvre.

Bonne lecture à tous !

Plumy · 26 Août 2019

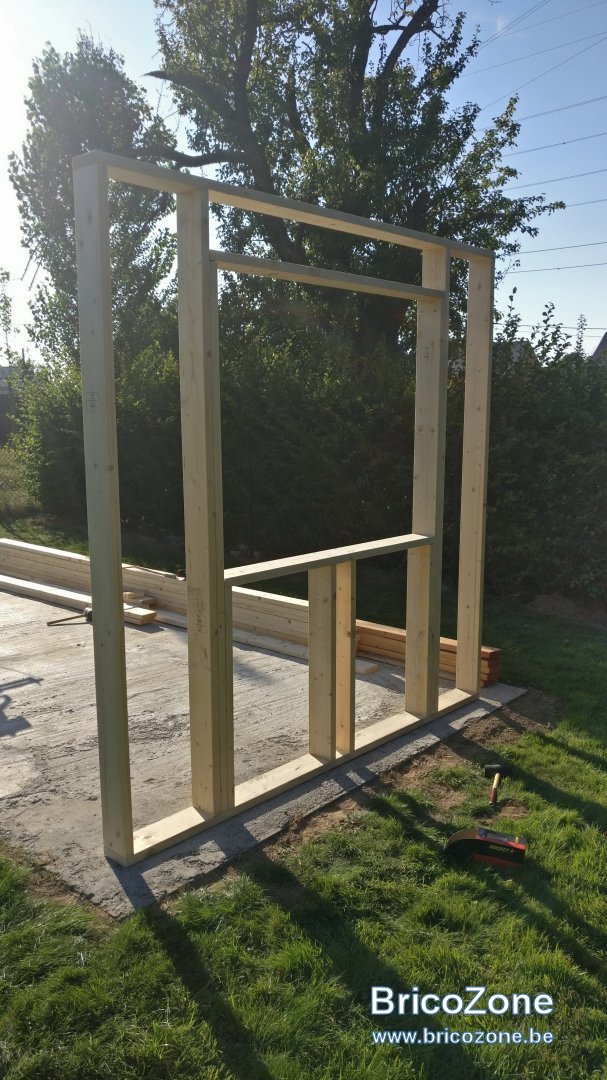

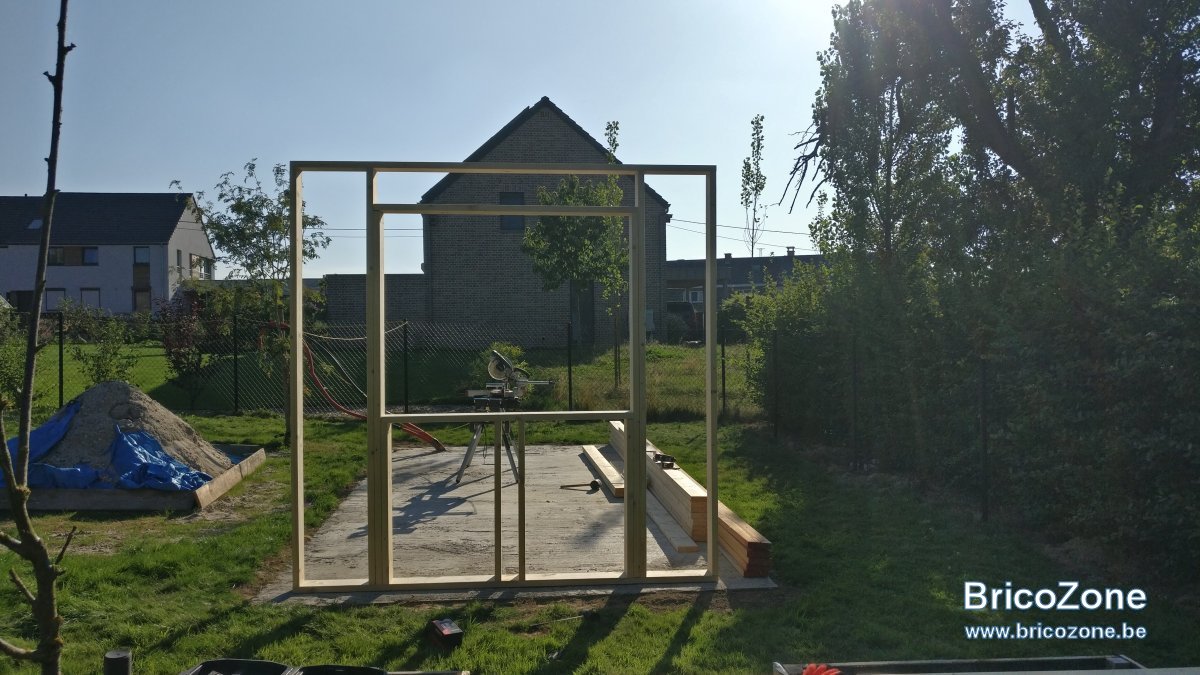

Le premier pignon est monté. Reste le linteau à faire.

Plumy · 11 Septembre 2019

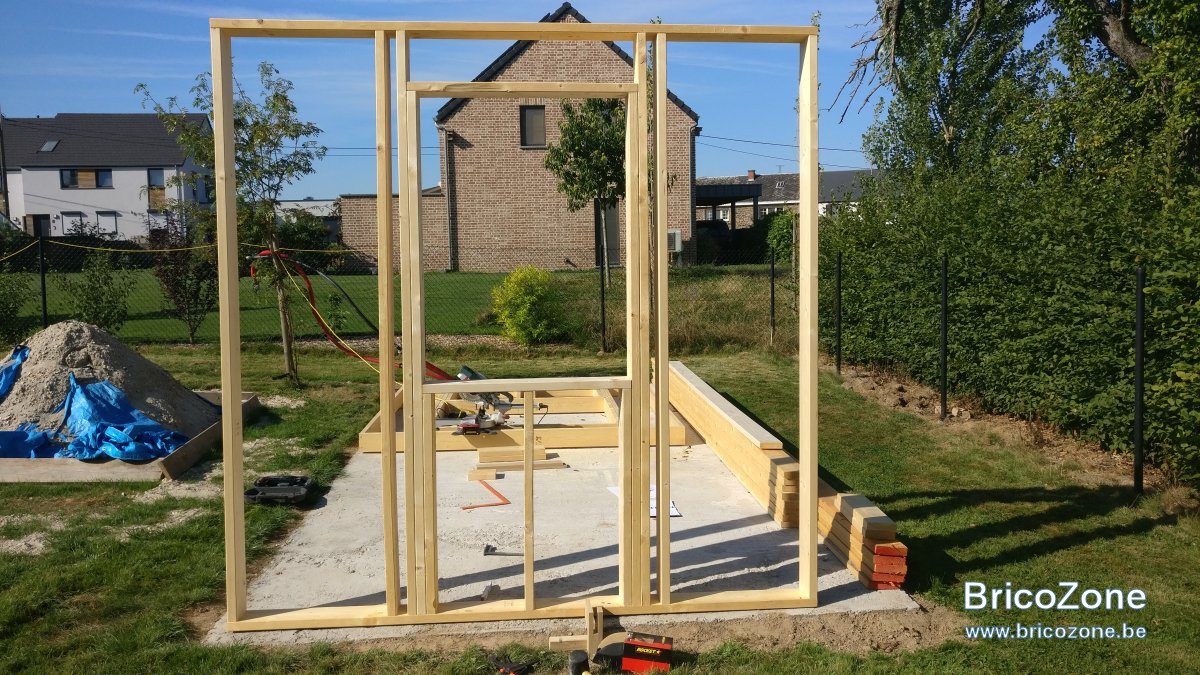

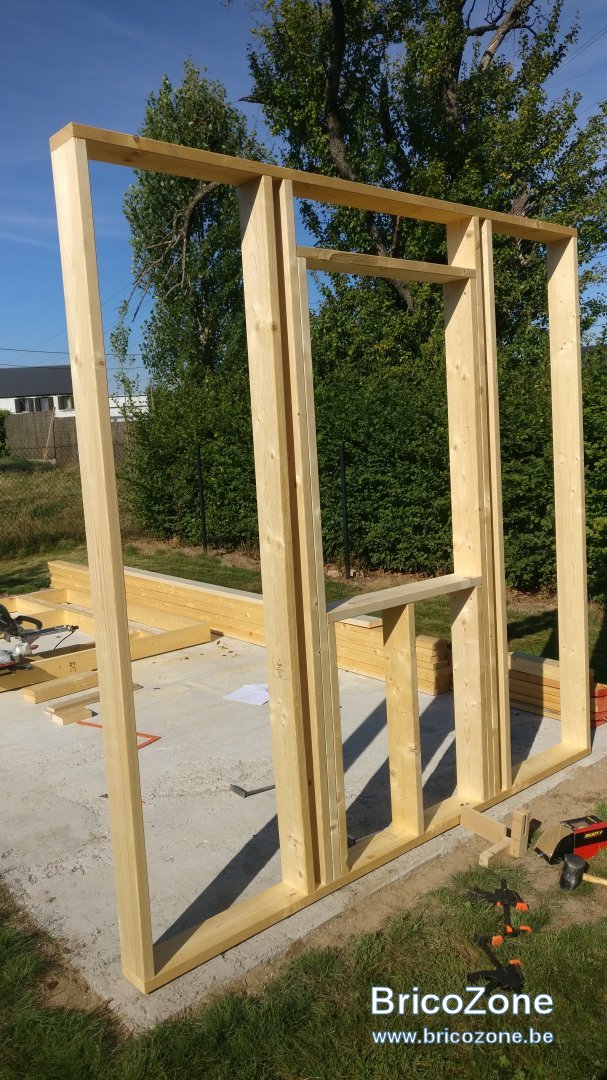

Le deuxième pignon (tous les linteaux seront faits pas la suite) - 31 août

Plumy · 11 Septembre 2019

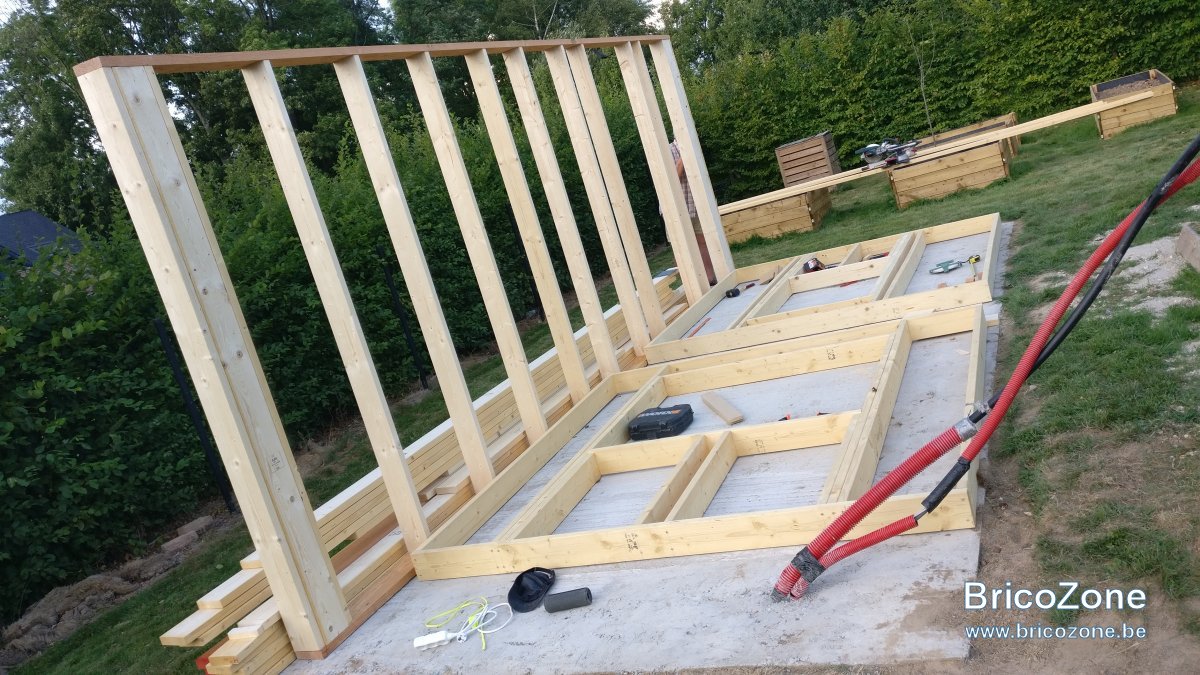

La façade arrière (il manquait l'encadrement de la fenêtre mais je n'aurai pas d'autres photos avant la prochaine étape vu la complexité à relever le caisson)

Glo · 11 Septembre 2019

Faut pas mettre un diba ou epdm sous la lisse basse?

Louga · 11 Septembre 2019

Il ne les a pas encore monté sur dalle, juste assemblés sur place, je pense.

A.L. · 11 Septembre 2019

Si, mais, là, je pense qu'il a monté les murs provisoirement.

A mon avis, juste pour voir ce que cela donne.

Et ça donne bien.
Voir les autres interventions de Plumy dans des tas d'autres discussions.

Glo · 11 Septembre 2019

ok je n'ai rien dit alors

Plumy · 12 Septembre 2019

Glo a dit:
Faut pas mettre un diba ou epdm sous la lisse basse?

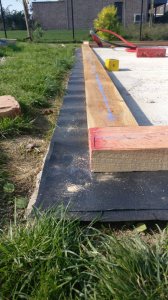

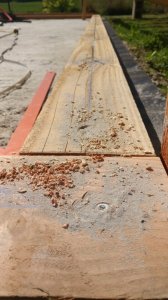

Je fais ça samedi. Lorsque j'aurai trouvé le moyen de bouger ce qu'il y a dessus et lorsque j'aurai décidé la section de bois que j'utilise pour pour la semelle d'assise

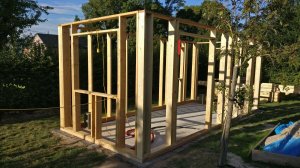

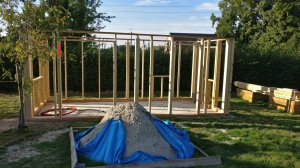

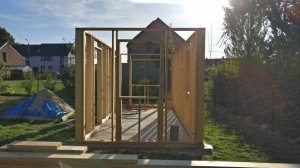

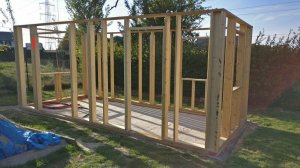

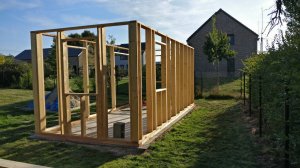

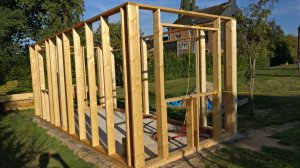

Plumy · 15 Septembre 2019

bourdon · 15 Septembre 2019

Désolé de faire mon fainéant de pas relire tout
....
Mais qu elle est la largeur....
Ca me parait etroit...

Plumy · 15 Septembre 2019

2,45m intérieur. Je perds déjà 24cm avec la parement en brique et 2 fois 15cm par l'épaisseur des murs (choix pour l'isolant)

Louga · 16 Septembre 2019

C'est quoi sous les lignes rouges ?

Plumy · 16 Septembre 2019

Ahah c'est mon nom

Au début j'avais posté les photos où on le voyait, donc j' ai corrigé ça. En gros ils avaient marqué mon nom pour la livraison et c'est visible

Plumy · 3 Octobre 2019

Bon, j'ai un petit soucis.

Au moment de lier les façades et les cotés ensemble j'avais un soucis d'aplomb (je crois que l'équerrage a bougé au moment ou on a mis les façades en place malgré le contreventement temporaire que j'avais mis). Donc j'ai utilisé des jambes de forces et on a poussé sur les cotés pour remettre tout d'aplomb, les bloquer avec les jambes de forces et les fixer ensemble une fois tout remis d'aplomb.

Au moment où j'ai retiré mes jambes de forces je n'ai pas l'impression que ca ai bougé, mais là avec les vents violents qu'on a eu ces derniers jours, ça a rebougé.

Comment je peux faire pour remettre ça d'aplomb et que ça ne bouge plus ? Je n'ai pas l'impression que le contreventement changera quelque chose. Pour caricaturer, mon parallélépipède rectangle est un parallélépipède oblique. Je précise c'est bien un parallélogramme, pas un trapèze. Donc en gros, les 2cm d'hors aplomb que j'ai d'un côté est identique de l'autre.

A.L. · 3 Octobre 2019

Je crois que si tu le redresses et places ton contreventement (OSB je suppose), il ne bougera plus.
Chez moi, (abri de jardin), j'arrivais à le déformer en poussant dessus à la main.
Après contreventement, il ne bouge plus. Même si on s'y met à trois

jean_marc_cse · 3 Octobre 2019

Plumy a dit:
Bon, j'ai un petit soucis.

...

Plumy a dit:
Au moment de lier les façades et les cotés ensemble j'avais un soucis d'aplomb (je crois que l'équerrage a bougé au moment ou on a mis les façades en place malgré le contreventement temporaire que j'avais mis). Donc j'ai utilisé des jambes de forces et on a poussé sur les cotés pour remettre tout d'aplomb, les bloquer avec les jambes de forces et les fixer ensemble une fois tout remis d'aplomb.

Jusque là, c'est normal.

Plumy a dit:
Au moment où j'ai retiré mes jambes de forces je n'ai pas l'impression que ca ai bougé, mais là avec les vents violents qu'on a eu ces derniers jours, ça a rebougé.

C'est complètement normal aussi.

Plumy a dit:
Comment je peux faire pour remettre ça d'aplomb et que ça ne bouge plus ? Je n'ai pas l'impression que le contreventement changera quelque chose.

Tu te trompes. Ce que tu appelles le contreventement, c'est ce qui va faire que tu auras un "presque" rectangle.

Plumy a dit:
Pour caricaturer, mon parallélépipède rectangle est un parallélépipède oblique. Je précise c'est bien un parallélogramme, pas un trapèze. Donc en gros, les 2cm d'hors aplomb que j'ai d'un côté est identique de l'autre.

C'est complètement normal.

J'ai vu tes plans et les dimensions : C'est illusoire de penser qu'on peut faire un rectangle avec du bois de construction ! Sur de telles distances (plusieurs centaines de centimètres), il est évident que ça bouge, entre les planches qui ne sont pas des "droites mathématiques", les angles qui ne sont pas des "angles droits mathématiques", les approximations de coupes, les approximations d'angles Même avec ton équerre (en la supposant parfaite), comment fais tu la différence entre 89,95° et 90° ? C'est bien évidemment impossible !

C'est la différence entre les maths et la physique, entre Autocad et la réalité du terrain ! Sur une longueur de 6 m (600 cm), une différence de 0,5 ° (complètement impossible à maîtriser) se paye d'une erreur de 2,62 cm.

Bref, le contreventement et l'utilisation d'un niveau (et rien d'autre) te permettra d'avoir une structure d'aplomb (avec les incertitudes normales) et ramènera (pourrait ramener) les différences de hauteur à moins d'un centimètre, en supposant que tu es été d'une précision diabolique au niveau coupes, que ta dalle soit plane à 1/10 ou 1/20 de degré (lol), que tes bois soient quasi des droites mathématiques (probabilité inférieure à 1%), et j'en passe !

Le plus important, c'est qu'au final on s'en tape tout à fait : sur une longueur pareille, une différence de 1 cm est proprement négligeable et se rattrape par les finitions... Tu ne fais pas des maths ici, mais un "abri de jardin" (ce que nos ancêtres qui étaient plus modestes appelaient une "cabane à outils".

Bref : ne te tracasse pas

Plumy · 3 Octobre 2019

En fait en te lisant, et en revisualisant je me rends compte que oui

Là en gros comme tout a bougé, tous mes angles sont par exemple à 89 à la place de 90 et à 91 à la place de 90 de l'autre côté. Mais de fait, si les bois avec le jeu des vis peuvent un peu se décaler et se déformer, l'osb lui ne bougera pas de fait...

Comme quoi parfois vaut mieux poser la question pour se rassurer

A.L. a dit:
Chez moi, (abri de jardin), j'arrivais à le déformer en poussant dessus à la main.

Oui c'est ce que j'ai fait au moment de l'assemblage. En fait mes pignons étaient d'aplomb, les façades non, en les poussant j'ai réussi à visser l'ensemble d'aplomb, mais à force les façades ont tiré pour revenir dans leurs positions initiales et on donc mis les pignons hors aplomb. Mais de fait en poussant du côté où ça "penche" il devrait y avoir moyen de le remettre droit avant de placer mes panneaux en fibre de bois pour le contreventement extérieur..

Bien bien bien. Merci pour le réconfort

Pour le moment j'attends qu'il fasse beau pour avancer sur mes fermes...On n'est pas gâtés..ca fait bientôt 20 jours que je n'ai plus bossé dessus...

A.L. · 3 Octobre 2019

Plumy a dit:
[...]

Pour le moment j'attends qu'il fasse beau pour avancer sur mes fermes...On n'est pas gâtés..ca fait bientôt 20 jours que je n'ai plus bossé dessus...

Pareil chez moi.
J'ai plus avancé depuis trois semaines.
Je voudrai bien mettre le pare pluie et le bardage avant l'hiver.

Plumy · 4 Octobre 2019

Le pire c'est que la nuit tombe tôt à peine rentré du boulot, le temps de sortir les outils et il fait noir. Limite il faudrait que je fasse une à deux coupes par jour...

EDIT : A force d'ouvrir trop de topics (ca m'apprendra) je me rends compte que j'ai posé mes questions dans ce topic (plutot que dans l'autre) que je voulais garder un maximum sans trop d'interventions autres que les photos...
