Mon disjoncteur différentiel 30mA saute de nouveau ...

  • #21
L'usage de ce type d'appareil et l'interprétation des mesures demande un minimum d'apprentissage qui est difficile à donner ici.

  • #22
Alors, je pense que le problème vient du fait que le retour des panneaux solaire se fait sur les disjoncteur proteger par le 30mA. J'ai eu un problème similaire chez une connaissance, on a résolu le problème et mettant le retour des panneaux sur un disjoncteur protégé par le 300mA !

Essayer en débranchant les panneaux solaire du tableau ou placé les sur un disjoncteur protégé par le 300mA certain a 200% que ça ne sautera plus.

  • #23
Il y a peut-être aussi plusieurs coupables... La somme des pertes faisant passer les 30mA

  • #24
Quentin777 a dit:
.... on a résolu le problème et mettant le retour des panneaux sur un disjoncteur protégé par le 300mA......
Cliquez pour agrandir...
Cela ne sert qu'a masquer les symptômes et ne résous pas le problème.

Vu les contraintes auto imposées et les connaissances en électricités le mieux est de faire appel à une femme/homme de l'art.

  • #25
Cory a dit:
L'usage de ce type d'appareil et l'interprétation des mesures demande un minimum d'apprentissage qui est difficile à donner ici.
Cliquez pour agrandir...

;-( j'aurais aimé apprendre.
Je pense que le mégohmmètre permet d'injecter un voltage et de calculer la resistance entre le terre et le phase (?).
Si cette résistance est grande, c'est bien, mais si elle est faible, alors il y a une fuite ?

;-(

  • #26
C'est presque l'idée.
Un multimètre classique mesure à partir de la tension de sa pile d'alimentation tandis qu'un mégohmmètre injecte une tension de 250, 500 ou 1000 Volts pour faire sa mesure.

  • #27
Cory, j'ai envie d'apprendre.

1. Pourriez vous me fournir la référence d'un appareil "qui fait le job" sur amazon ou autre svp ?
2. Pourriez vous le décrire la procédure à suivre ? On let tout hors tension 'disjoncteurs différentiels 300mA et 30mA plus tous les disjoncteurs sous le 30mA ?
puis ...

merci à vous.

  • #28
En premier la liste des équipements se trouvant sur le 30mA.
Inspection du câblage visible sous le 30mA, chercher l'eau , l'humidité, les isolations/dégat des conducteurs, ....

Nous ne connaissons pas l'installation, donc de nombreuses questions pour ce qui prend 10 secondes pour une visite sur place.

Enregistrer si lors d'un déclenchement un appareil est en fonctionnement.....

  • #29
Quentin777 a dit:
Alors, je pense que le problème vient du fait que le retour des panneaux solaire se fait sur les disjoncteur proteger par le 30mA. J'ai eu un problème similaire chez une connaissance, on a résolu le problème et mettant le retour des panneaux sur un disjoncteur protégé par le 300mA !
....
Cliquez pour agrandir...
Bonjour,
Je confirme qu'on ne place jamais l'onduleur derrière un 30mA, si c'est le cas, prévenez votre installateur.

Au mieux certains modèles permettent de prendre en compte ce paramètre et il pourrait (éventuellement) être modifié en monitoring distant mais le placer physiquement derrière le 300mA reste une plus sage précaution.

  • #30
ok ... je vais commencer par faire l'inventaire des lignes derrière le 30mA ...

  • #32
C'est ce que je viens de faire pour le 30ma ... je vais continuer pour le reste de la maison ...
Mon Dieu que de prises, d'éclairages et d'appareils !!

Mais pour le 30mA, sommes toutes assez simple, il alimente 7 circuits (A -> G) + Le disjoncteur de la partie Photovoltaïque :

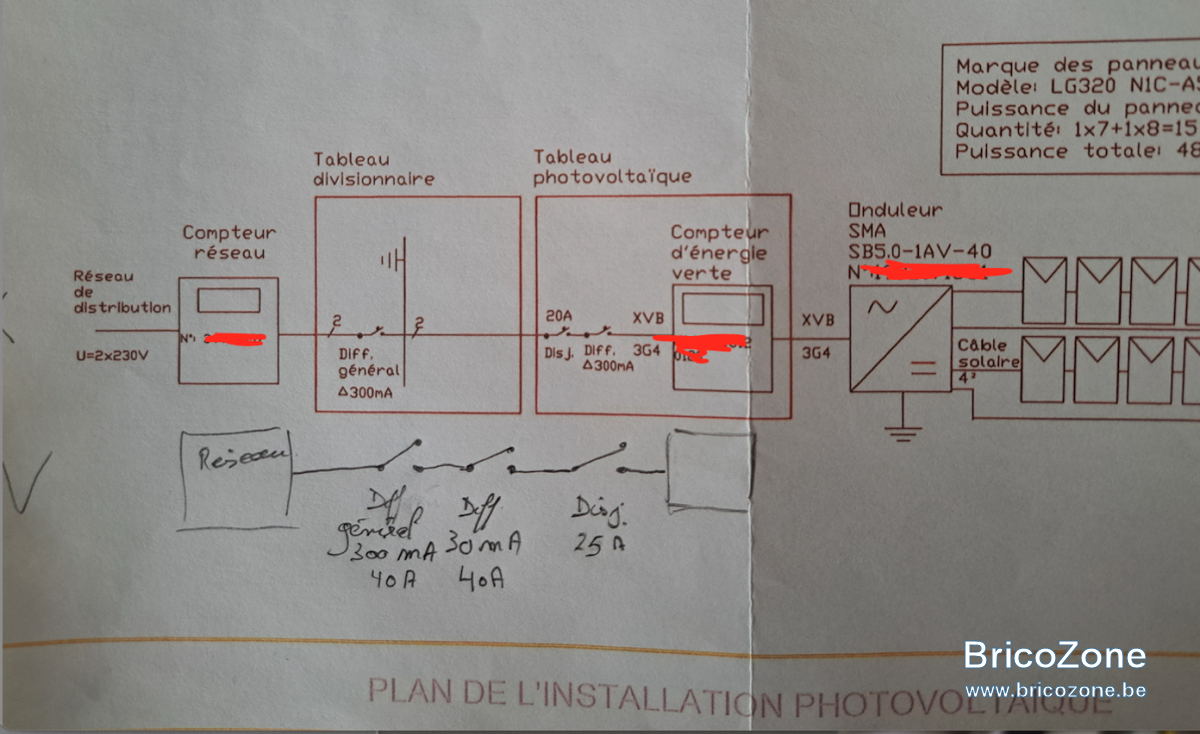

Schema unifilaire photovoltaïque (au dessus, original, qui est faux, en dessous, au crayon, qui représente mon installation réelle (le schéma original montre 2 différentiels 300 mA, alors qu'en fait le disjoncteur de l'onduleur est sur mon 30mA !!)

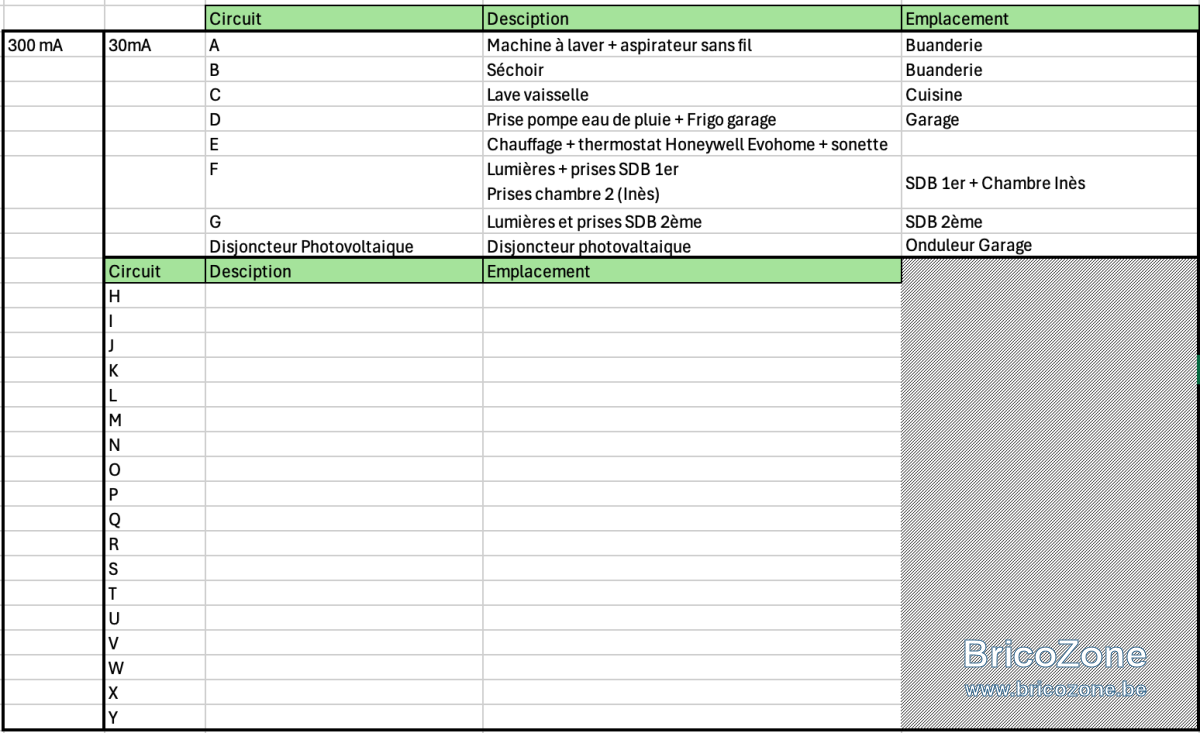

Mes 7 disjoncteurs sur le 30mA :

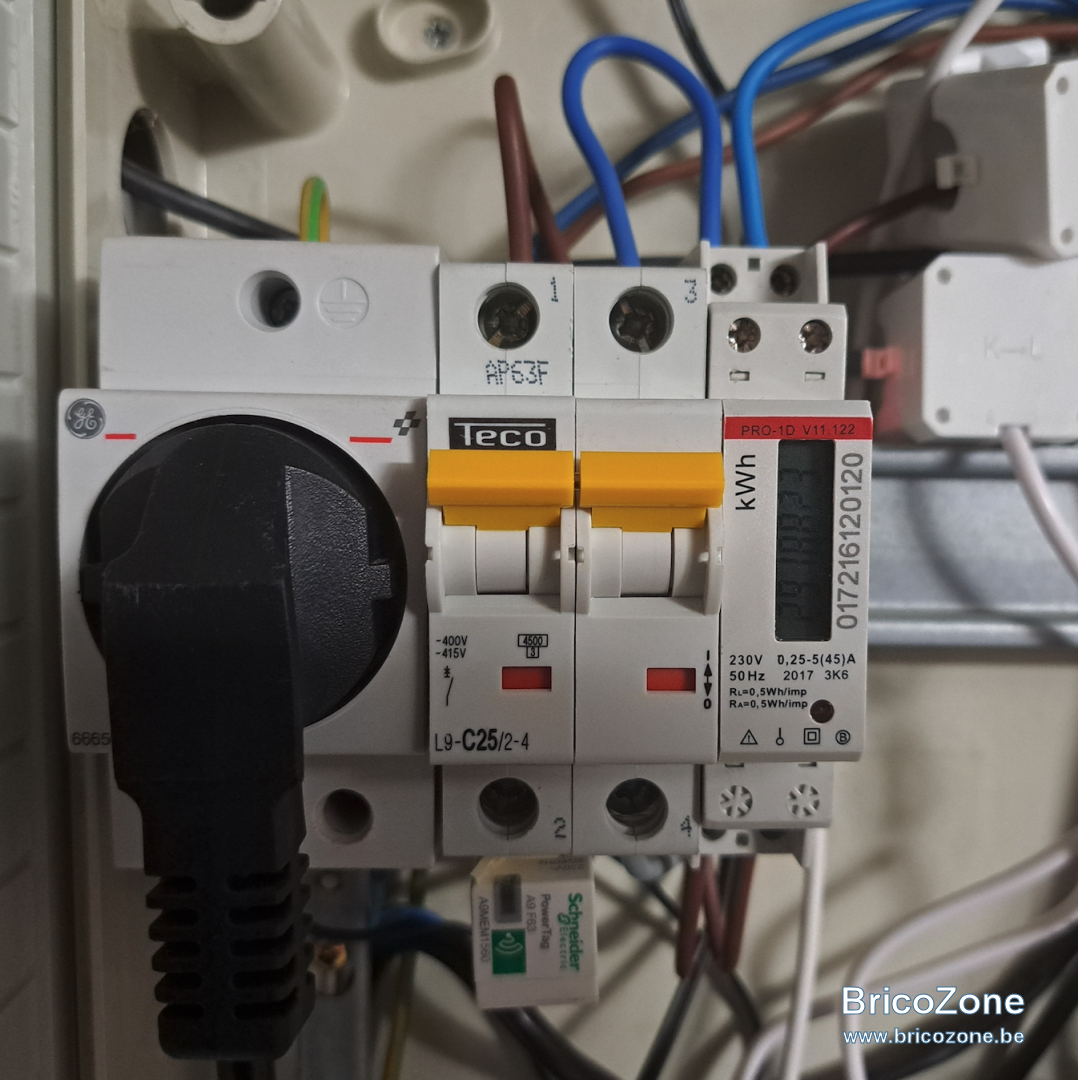

Plus celui du photovoltaïque, qui est alimenté également par mon 30mA (les 2 cables en dessous du 30mA, qui prend sur la barrette) :



et le schéma unifilaire du photovoltaïque (la partie en crayon en dessous est ce qui est bon :



Et finalement pour prouver à Cory que je fais les choses bien, la mise à jour des plans (que je dois mettre au propre) :

en fluo les lignes sur le 30mA :

  • #33
Bon ... problème toujours pas résolu ... J'ai débranché ma pompe eau de pluie pendant 2 ou 3 jours, et plus de déclenchements. Ce matin je l'ai rebranchée et déclenché quelques temps après ...

Pour la pince ampermétrique, @Cory je dispose de ceci :

https://www.shelly.com/en/products/shop/shelly-pro-3em-120a

Pensez vous que je puisse l'utiliser pour trouver ce que l'on cherche ?

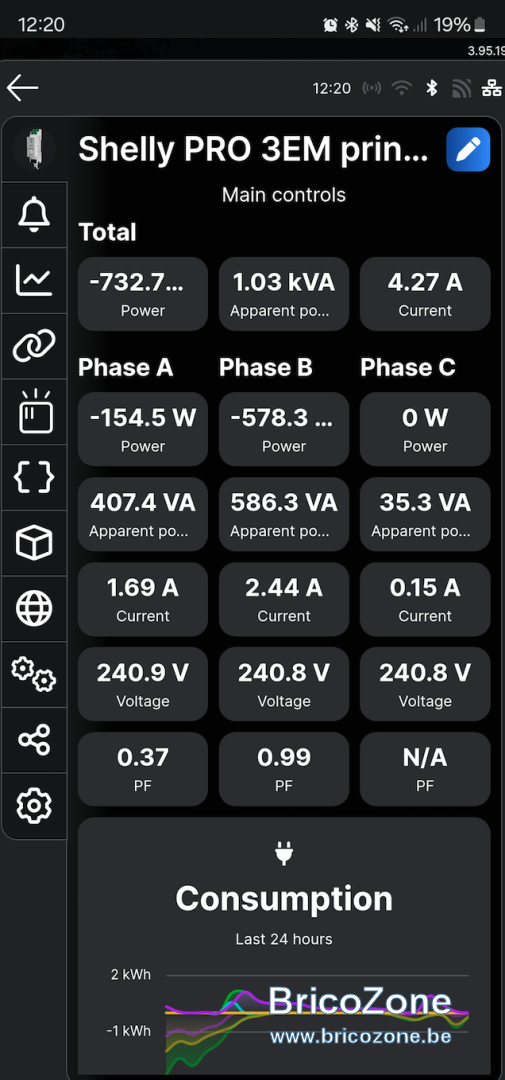

Pour l'instant la 3ème pince est branchée autour du circuit "taques électriques" et donne ceci (pour vous donner une idée de ce que cela mesure (voir la 3ème colonne pour cette pince ) :


  • #35
Pas certain du tout Cory .. la pompe est maintenant branchée, et cela ne saute de nouveau plus ...
Je voudrais vraiment faire cette étude pour trouver le responsable ...
pouvez vous m'aider ?

  • #36
Voir si cela ne dépend pas du niveau de l'eau, ce qui peut être normal pour une pompe.

  • #37
Ca peut etre aussi une somme de petites fuites qui individuellement ne pourraient pas declencher

  • #38
ok - je vais chercher de l'aide ailleurs alors, merci.
;-(

  • #39
morpheus a dit:
ok - je vais chercher de l'aide ailleurs alors, merci.
;-(
Cliquez pour agrandir...
Le problème c'est qu'il n'y a peut-être rien à trouver... comme le dit @kenny82 , c'est peut-être la somme de petite pertes qui fait déclencher aléatoirement. N'est-ce pas possible de placer un 2eme différentiel de 30mA et dispatcher les circuits?

  • #40
oui, bonne idée ... mais cela demande des modifications dans le tableau ...
J'aurais préféré savoir mesurer moi-même
;-)

Merci en tous cas.
