Montage insert thermostatique

Bonjour

J'ai acheté une maison avec une chaudière à condensation et des radiateurs à l'étage.
Ces radiateurs sont tous avec 6 entrées, ils sont alimentés (arrivées et retours) par le bas et sont équipés d'un insert thermostatique en haut à droite.


j'ai mis un peu de temps à me rendre compte que les têtes n'influençaient pas le fonctionnement des radiateurs.

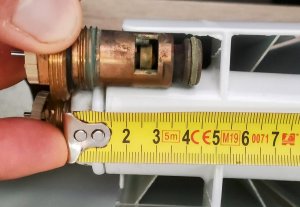

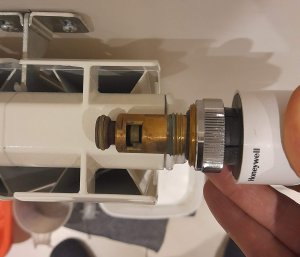

je me lance dans le démontage, nettoyage des radiateurs installés depuis 10 ans et je me rends compte que les inserts ne rentrent pas assez dans les radiateurs. Les inserts ne vont pas jusqu'à la partie dans laquelle l'eau circule (l'eau circule au niveau du croisement des ailettes, voir rond bleu sur une des photos), les inserts ne servent donc à rien.



Je me dis que je vais acheter des inserts plus longs mais je n'en trouve pas (même à CEDEO).

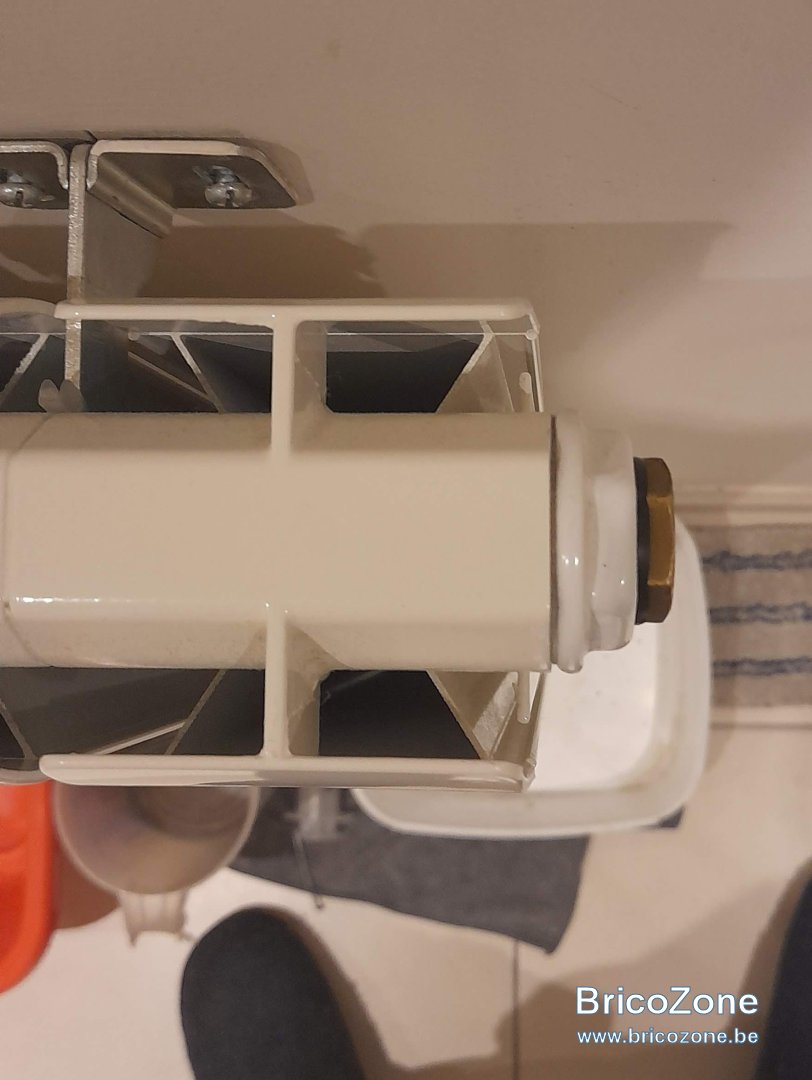

Du coup je me demande si les inserts sont bien montés. Ils ont été monté sur une partie femelle du radiateur qui est en forme d'écrou (voir rond rouge sur une des photos), ce qui "éloigne" les inserts de l'épaisseur de cette pièce (~1.5 cm).
Ne fallait-il pas démonter cette partie du radiateur en forme d'écrou (rond rouge) pour y mettre à la place directement l'insert qui, du coup, semblerait mieux tomber ? Par contre je ne sais sur quel type de filetage je vais tomber si je démonte cette pièce blanche en forme d'écrou.

Si ca n'est pas la bonne piste, avez vous des idées / conseils pour équiper mes radiateurs de têtes thermostatiques ?

Le problème n'est pas simple à expliquer, j'espère que je serai compréhensible.

Merci beaucoup et bon réveillon.

Regarder la marque, modèle du radiateur et cherchez la référence de la pièce.
Un passage chez Vam/Facq au comptoir particulier

Il devrait y avoir un siège à l'extrémité est-ce en concordance avec l'insert?

https://www.oventrop.com/fr-FR/file/i/04bd3057-337c-45b7-ba36-cf9176ac5f61

BG1000, le pauvre, il est en France, il n'y a pas de VAM ou de Facq là bas.

Je signale à notre ami du sud, qui pour la France est peut être au nord, vu le "Fred59", que ce n'est pas un insert dont il s'agit, mais de vannes thermostatiques.
Tout magasin professionnel de matériel sanitaire, évitez les GSB (Grandes Surfaces de Bricolage), devrait pouvoir vous donner des renseignements à ce sujet,
Allez y avec les pièces qui ne conviennent pas.
Et bonne et heureuse année !!

Vu la largeur du département du Nord pas de Calais ce ne doit être un long déplacement

la largeur surement pas mais la longueur il te faut plus de 3 heures pour la petite histoire j habite dans la partie la plus etroite

la longueur il te faut plus de 3 heures pour la petite histoire
Et pour la "grande histoire", il te faut combien de temps ??? (De quoi on parle là ??)

Prends la voiture, pas le vélo !!!

Bonne année, BernardBrico !!

merci aux contributeurs de bricozone auquel je presente mes voeux de sante merci pour tous ces moments de partage merci integre cory tchotto longue vie a brico zone

longue vie a Bricozone
C'est un vrai plaisir, quand on reste dans la convivialité, teintée d'humour (ce que certains critiquent) et de commentaires réalistes et aimables.

intègre a dit:

BG1000, le pauvre, il est en France, il n'y a pas de VAM ou de Facq là bas.

Cliquez pour agrandir...

Salut ! Correction : Le Groupe " Van Marcke " grandit et se positionne en France -->> voir -> ICI <- .

Van Marcke est une entreprise belge avec un actionnariat familial. À sa tête se trouve Caroline Van Marcke. Il va de soi qu'une entreprise aussi grande ne se gère pas seule. Le spécialiste de la chaleur et de l'eau compte quelque 1 400 collaborateurs aux Pays-Bas, en France, au Luxembourg, en Suisse, à Malte et aux États-Unis. Au Grand-Duché du Luxembourg, Van Marcke opère sous le nom de CFM.

Cliquez pour agrandir...

.
Ciao. Bonne année 2025 à tutti et Merci pour vos bons voeux aussi et les échanges positifs ! !

BG1000 a dit:

Regarder la marque, modèle du radiateur et cherchez la référence de la pièce.
Un passage chez Vam/Facq au comptoir particulier

Il devrait y avoir un siège à l'extrémité est-ce en concordance avec l'insert?

https://www.oventrop.com/fr-FR/file/i/04bd3057-337c-45b7-ba36-cf9176ac5f61

Cliquez pour agrandir...

Désolé pour la réponse tardive mais je n'ai pas reçu de notification de réponse comme je pensais en avoir.

D'abord, je vous souhaite à tous une très bonne année 2025 et merci pour vos commentaires.

J'ai suivi le lien mais sauf erreur, on voit que j'ai déjà le plus long modèle présenté dans cette doc.
Le radiateur ne se vend plus, il était vendu il y a un peu de 10 ans chez leroy merlin sous leur marque et avec le nom RAFALE.

J'ai trouvé la notice des radiateurs RAFALE, ces notices contiennent le logo zhendergroup, j'imagine que c'est le fabriquant.

Je vois que les radiateurs étaient vendus avec une option "kit vanne thermostatisable".

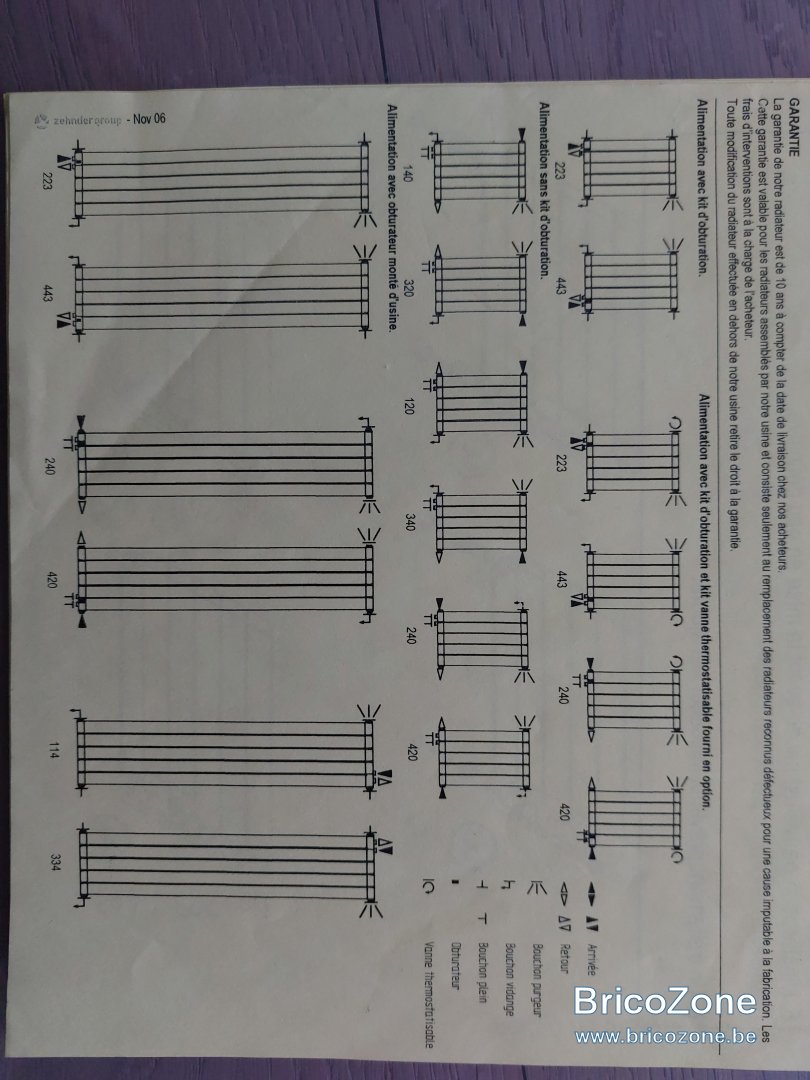

Mes radiateurs sont montés en position 223 de la notice

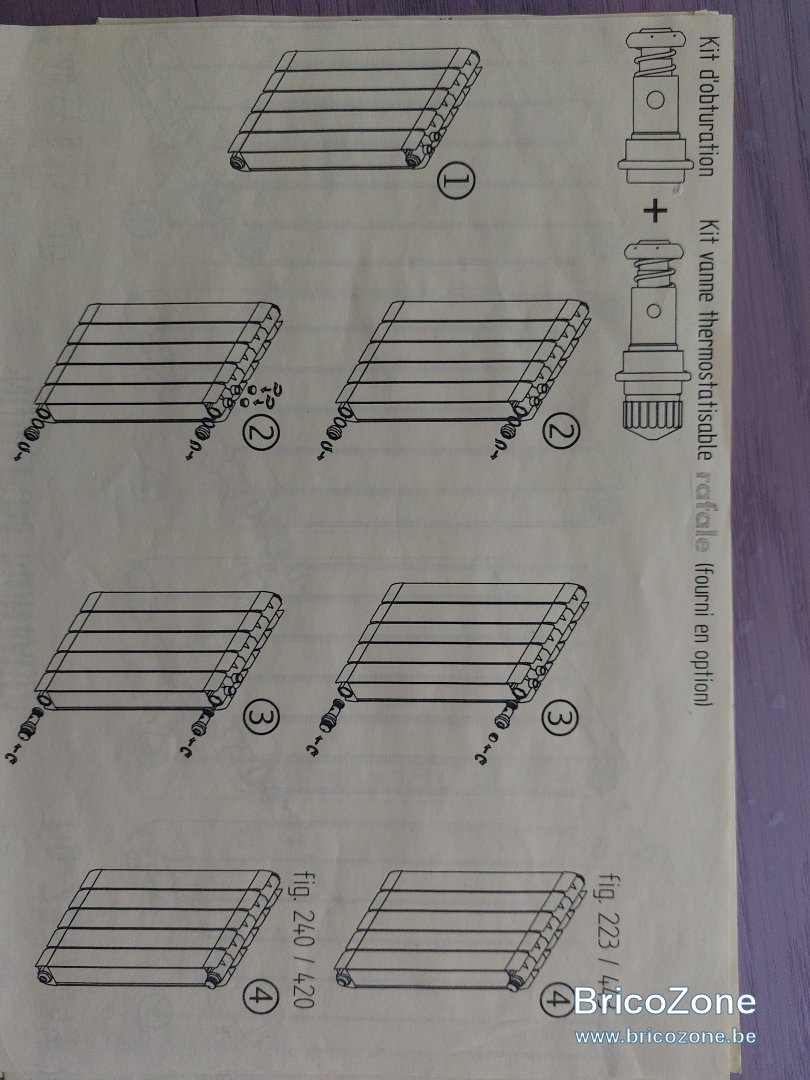

On voit ci-après que le robinet thermostatique était spécifique puisque, comme je le pressentais, il contient bien la partie en forme d'écrou du radiateur (on voir sur la notice qu'il fallait d'abord démonter cette partie avant d'y mettre le kit en option).

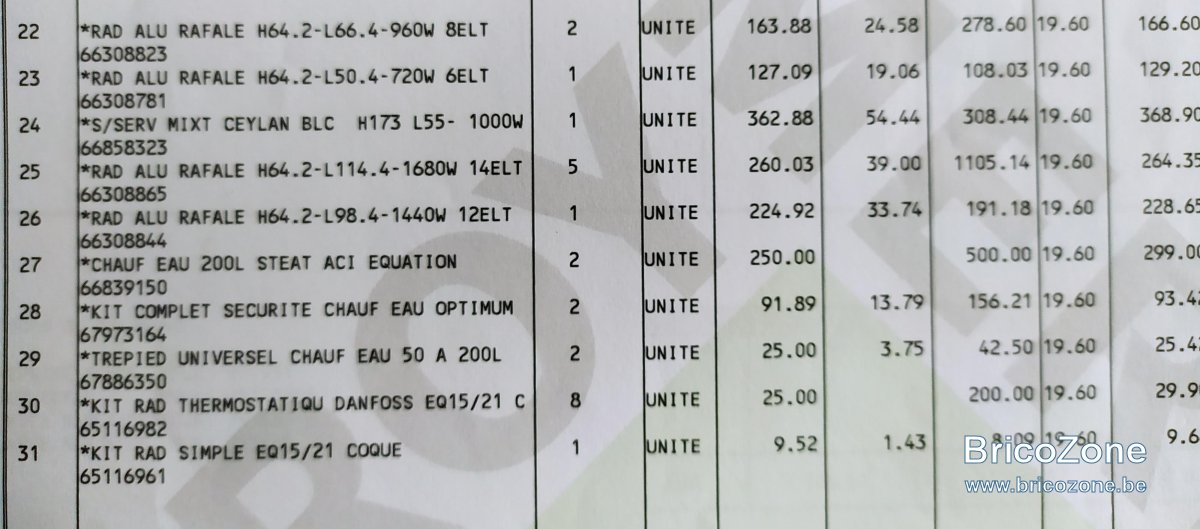

J'ai l'impression que le plombier de l'ancien propriétaire n'a pas commandé ce kit spécifique et a installé une vanne standard DANFOSS sur le radiateur. vanne, qui, du coup, se retrouve trop courte...

Salut ! Bonne Anne 2025 à tutti !
Ben, y a plus qu'à changer cela par la pièce adéquate " fabricant ". Bon confort ! Ciao.

Je ne vois pas beaucoup de solutions

• Contacter Merlin le désenchanteur
• contacter zhendergroup

• une visite chez Facq
• trouver un bouchon et voir si il y a des vanne à mettre au pied du radiateur
