Niko Hydro 3 interrupteurs sur le même circuit et témoin lumineux

Bonjour,

J'ai 3 interrupteurs qui sont sur le même circuit qui allume chacun un point lumineux différent.
J'avais pensé prendre le boitier le boitier Niko Hydro 700-84902 pour 3 fonctions.
Sauf qu'il n'a que 2 entrées / sorties et qu'il me faudrait 1 entrée pour l'alimentation et 3 sorties vers les points lumineux.
Du coup, est-ce que je peux utiliser ce boitier :
- J'arrive avec l'alimentation et je connecte avec un wago les 3 alimentations de mes interrupteurs bipolaires
- je fais 2 sorties supplémentaires en n'oubliant pas bien sûr d'ajouter 2 Hydro Presse-étoupe M20 Gris ?
Est-ce que c'est permis ou je complique tout ?

Ou alors je dois prendre 1 boitier simple double entrées 701-84102
et 2 boitiers simple trois entrée 700-84112 que je mets l'un à côté de l'autre.
Ou alors je dois prendre 3 boitier simple trois entrée 700-84112 que je mets l'un à côté de l'autre.
Boitier 1:
1ère entrée pour l'alimentation
2ème entrée pour le Point Lumineux
3ème entrée pour l'alimentation du boitier 2

Boitier 2:
1ère entrée pour l'alimentation qui vient du boitier 1
2ème entrée pour le Point Lumineux
3ème entrée pour l'alimentation du boitier 3

Boitier 3:
1ère entrée pour l'alimentation
2ème entrée pour le Point Lumineux
Mais ça m'a l'air encore plus tordu...

Une idée ?

Pour compliquer le tout, pour 2 interrupteurs, comme ce sont des extérieurs, je voudrais avoir un témoin lumineux. Donc je dois en
plus prendre un témoin LED et là aussi je suis un peu perdu.. J'ai l'interrupteur avec témoin mais je ne vois pas quel LED je dois prendre avec : https://www.dmlights.be/fr/niko_hydro_interrupteur_temoin_bipolaire_gris~07ZPN

Merci

Le plus simple et le plus propre, boîte de dérivation en haut de la boîte Niko Hydro triple :

• dans la boîte de dérivation, tu amènes :
  • le 3G2,5 d'alimentation
  • les trois 3G2,5 qui partent vers les trois lampes
• entre la boîte de dérivation et la boîte triple, tu amènes :
  • un 3G2,5
  • un 5G2,5

Réf. pour le témoin led Niko :

• bleu : 170-37223
• ambre : 170-37423
• rouge : 170-37623
• vert : 170-37823
• blanc : 170-37923

Un tout grand merci !
je n'avais pas du tout pensé au 5g2,5, c'est clair que ça va plus propre et plus facile.

Bonjour,
je suis enfin en train de connecter les interrupteurs.
Question bête concernant les couleurs de mes fils...

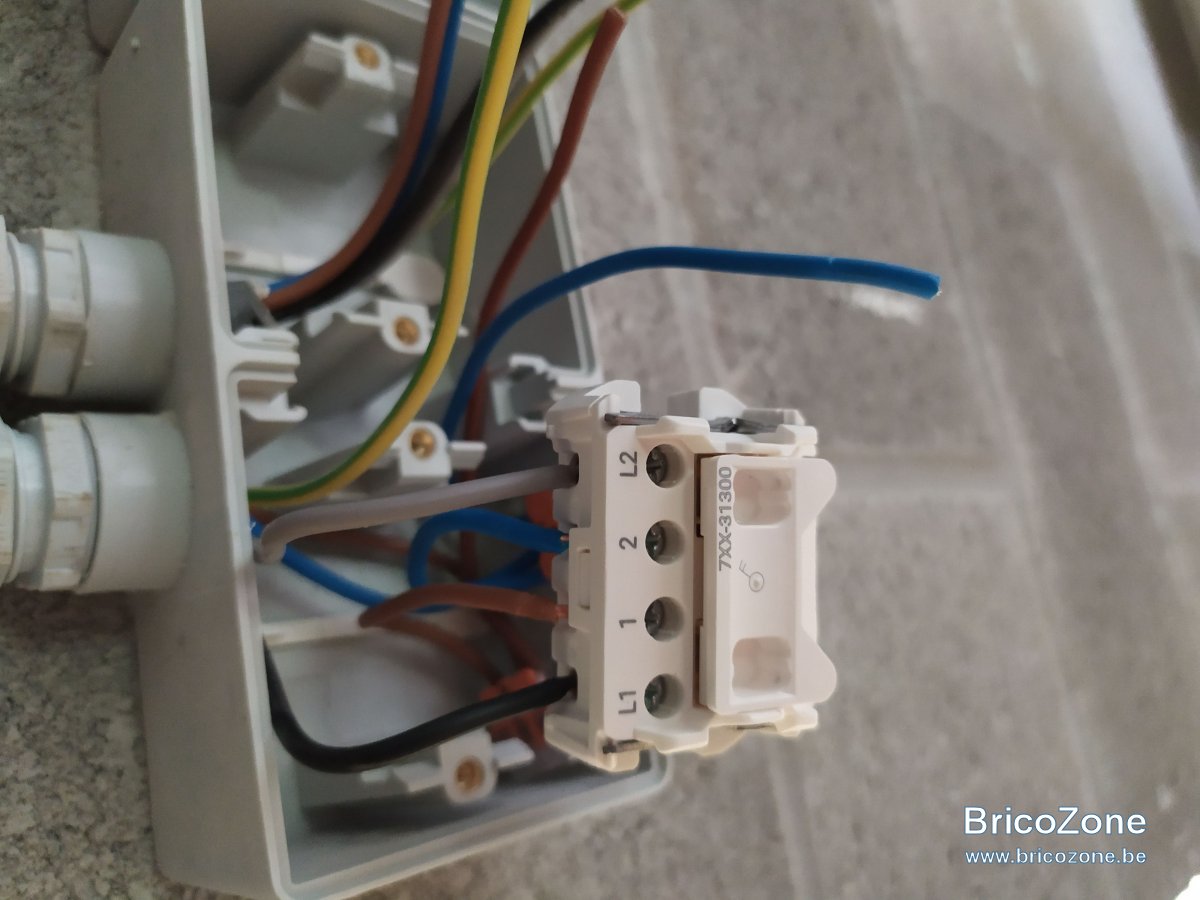

Bleu et brun viennent de mon alimentation vers l'interrupteur.
Mais du coup pour repartir de l'interrupteur, j'ai du NOIR et du GRIS.
Il me semble avoir lu quelque part que je devais raccorder le GRIS sur le BLEU et le NOIR sur le BRUN ?
Est-ce correct ?
Merci

Patrick

En principe, on met l'alim (le brun et le bleu) en L1 et en L2.

Pour le retour lampe, il n'y a pas d'obligation mais le plus logique est de mettre le noir en 1 (visuellement noir est plus proche du brun que du bleu) et le gris en 2 (gris est plus proche du bleu que du brun).

Pas oublier de ponter les deux vert-jaune avec un wago derrière un des deux interrupteurs. Et pas utiliser un wago à levier comme je vois sur la photo mais un wago classique, plus petit et plus facile à caser.

D'ailleurs, je comprends pas l'utilité des wago qu'on voit sur la photo. Il suffit de connecter les bruns et les bleus des deux 5G2,5 dans la boîte de dérivation au-dessus. Là tu vas juste t'amuser quand tu vas devoir rentrer les interrupteurs dans la boîte...

Bonjour,

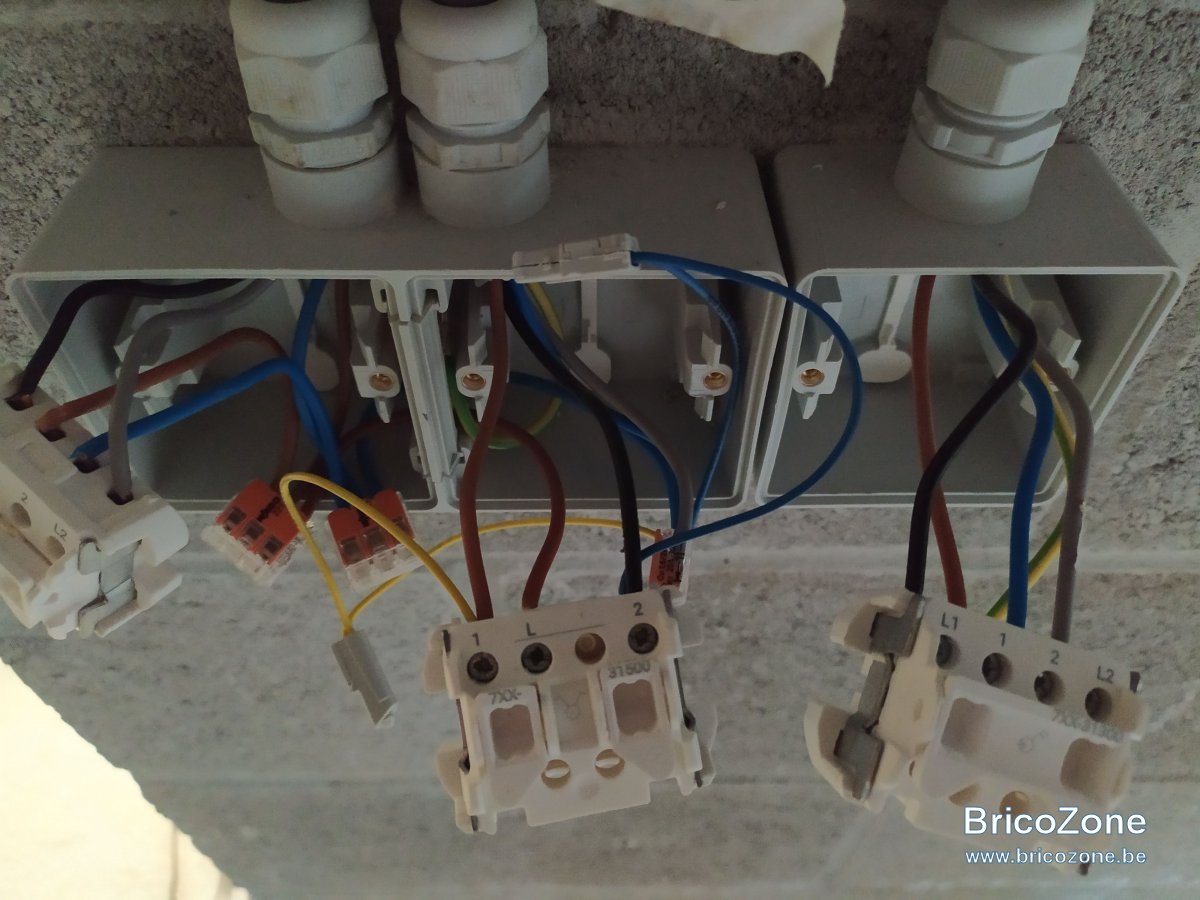

les wagos c'est parce que le brun et le bleu servent à alimenter le double interrupteur qui se trouve à côté. Voici la photo complète.
La boite double à gauche avec 2 5g 2.5 qui sont sur le même circuit.
Le boite simple à droite est sur un autre circuit et j'ai aussi un 5 g 2.5.
Tout rentre dans la boite mais c'est vrai que c'est galère...

C'est se compliquer la vie pour rien, ça n'a pas de logique et pas d'utilité.

Dans la boîte double :

• pour le schéma 2 (le bipolaire), comme j'ai dit dans mon message au-dessus :
  • le brun du premier 5G2,5 en L1
  • le bleu du premier 5G2,5 en L2
  • le noir du premier 5G2,5 en 1
  • le gris du deuxième 5G2,5 en 2
  • derrière l'interrupteur, les deux vert-jaune des deux 5G2,5 dans un wago
• pour le schéma 5 (le double allumage) :
  • le brun du deuxième 5G2,5 en L
  • le noir du deuxième 5G2,5 en 1 (avec le fil premier fil de la led comme sur la photo)
  • le gris du deuxième 5G2,5 en 2
  • derrière l'interrupteur, le bleu dans un wago (avec le deuxième fil de la led)

Après, on fait juste les connexions dans la boîte de dérivation au-dessus de la boîte double.

Beaucoup plus simple et beaucoup plus propre, là tu risques juste d'abîmer les fils en forçant pour rentrer les interrupteurs.

@Macs
Merci beaucoup pour ces explications !
J'ai enfin pu tester ça et c'est beaucoup plus simple et plus propre.
