Petits travaux prises + interrupteur grenier // cave

Bonjour,

Je débute en électricité et j'aimerais réaliser deux petits travaux de manière conforme:

1 // j'ai un fil d'arrivée au grenier sur disjoncteur dans sa gaine annelée. Il n'est raccordé ni à un point lumineux, ni à une prise, il y a juste une borne d'arrêt. J'aimerais mettre un point lumineux avec 2 interrupteurs + si possible au moins une prise. Je compte procéder comme suit:
- Boitier de dérivation tout en amont, en bas des escaliers du grenier, avec un départ vers les 2 interrupteurs et un ou plusieurs vers les prises suivant combien je vais en mettre.
- Un interrupteur en bas des escaliers, un en haut des escaliers
- Pas de revêtement de mur
Question :
- Est-ce la bonne approche?
- Est-ce que je peux laisser les connexions électriques dans la gaine annelée en apparent ou est-ce que je dois obligatoirement plafonner // mettre du gyproc pour encastrer?
- Quel type de fil et de gaine entre les 2 interrupteurs?
- Pour le schéma de position, une correction au bic suffit ou je dois le refaire tout avec un logiciel style drawio? je n'ai qu'une version papier

2 // plus simple, j'ai la cave avec un point lumineux, j'ai une 2e cave borgne ou j'aimerais mettre une lumière sur le même interrupteur. Je compte
- Mettre un boitier de dérivation à l'endroit le plus intéressant entre les deux points lumineux
- Faire partir une nouvelle gaine annelée jusqu'au nouveau point lumineux et le raccorder
Question:
- Est-ce la bonne approche?

Merci et bonne journée!

Bonjour, que de questions !

Pour le grenier:
- quel est le type de gaine mis en place ? Cca ? Eca ? F2 ? Si c'est du eca, c'est obligatoirement à plafonner. Si c'est du cca, ça peut être encastré en cloison.
- quel est le calibre du disjoncteur ?
- que est la section des fils ? 1.5 carré ou 2.5 carré ?
- un circuit mixte, prise et éclairage, c'est maximum 8 points raccordés en 2.5 carré sur un disjoncteur de 16A max. Dans votre cas, l'éclairage compterait pour 1 point et chaque bloc de prises sous un même cache pour 1 également. Attention donc au montage.
- 2 interrupteurs = 2 fils jusqu'à un des deux va et vient, 2 fils entre les deux va et vient et 2 fils jusqu'à la lampe. Par facilité, on installe le fil de phase dans tous les blochets pour en disposer où on veut en cas de réinstallation. On tire également de préférence des 5g entre les interrupteurs pour la même raison mais souvent, un 3g suffit.
- pour le schéma, c'est une petite modification, un petit schéma en addendum suffira. Sinon scanner et imprimer le schéma actuel et corriger au Bic dessus.

Pour le deuxième cas, partez simplement de la lampe existante si possible ou effectivement via une boîte entre les deux. Il faut un câble de la même section que celui en place avec un minima de 1.5 carré.

Mettez du XVB, vous êtes quasiment certaine qu'il sera cca et en plus il peut être posé partout. Idéalement, on l'accrochera dans des tubes PVC pour que ce soit propre.

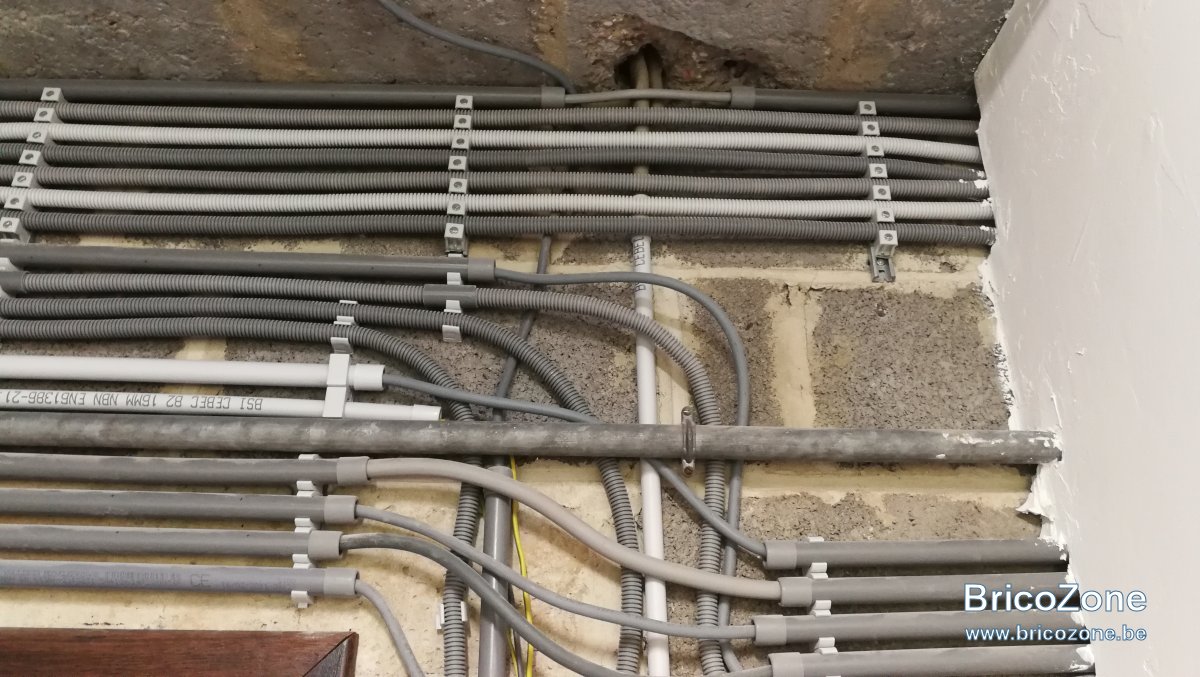

Une image pour le mode de pose. Attention que le flex (gaine cannelée) est ici posé en apparent pcq je suis à moins de 3m de mon compteur mais ça n'est pas autorisé globalement.

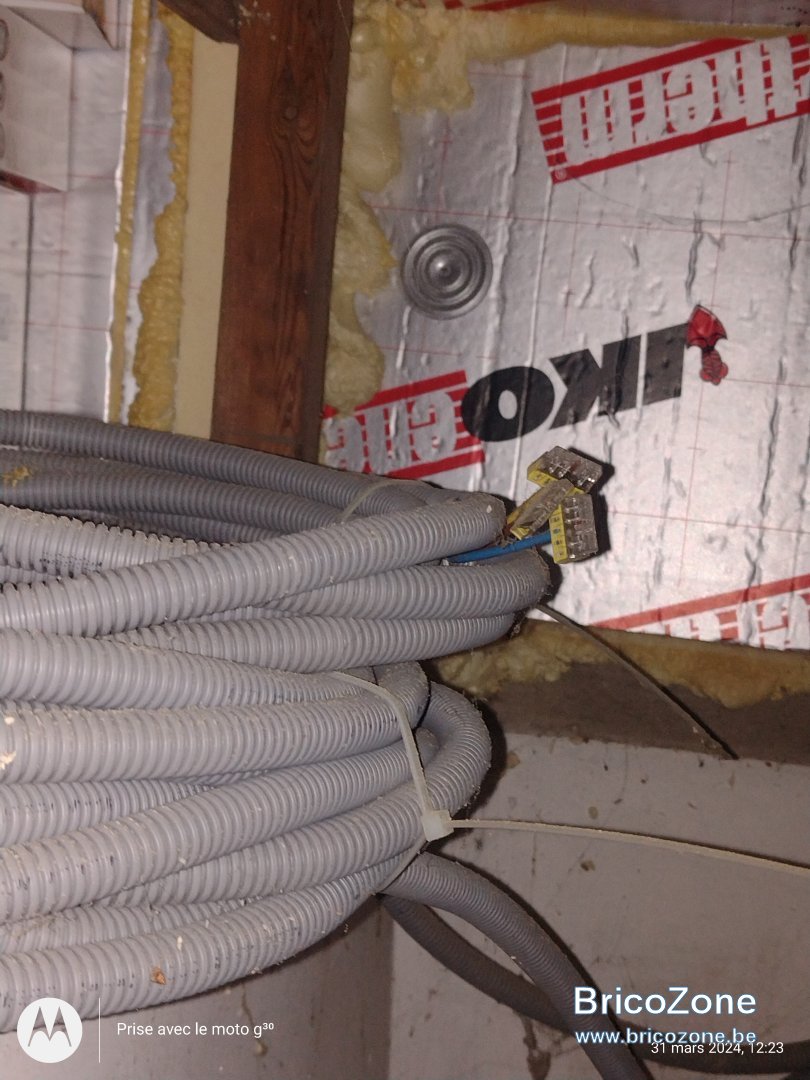

Pour le grenier, je n'ai pas vu de références (CCA/ECA/F2) sur la gaine permettant de répondre précisément à la question, je vous mets une photo de la gaine avec les fils qui en sortent. Sur le schéma électrique j'ai du 20A en 2.5 (je confirme que c'est bien du 20A sur le tableau).

En fait j'ai cette gaine partout dans la maison y compris à la cave. Dans les pièces de vie c'est évidemment plafonné, mais dans les pièces techniques comme la cave, le garage ou le grenier, ce n'est pas plafonné. Electrotest n'a pas émis de remarque là dessus mais c'était en 2016.

Pour les fils entre les va-et-vient, je devrai les passer dans une gaine ou je peux les laisser en simple fils? (je ne projette pas de faire un loft à court-terme, juste commencer à me donner un peu plus de confort quand je vais dans mon stock)

Merci et bon dimanche

Merci mais je suis un néophyte pour le cca et je ne peux répondre à la question. L'aspect cca/eca ne date que de 2020, du coup je suppose que vous êtes encore dans le bon.

2.5 carré c'est bon mais 20A n'est autorisé que si vous ajoutez seulement des prises sur ce circuit. Si vous prévoyez un éclairage, c'est 16A max. Et vous pourrez recycler votre 20A.

Pour le va-et-vient et pour n'importe quelle installation d'ailleurs, il faut toujours une double isolation et une protection mécanique des fils. Soit vos fils simples (Vob) sont dans des tubes en PVC ou dans des gaines flex (cca tant qu'à faire). Attention, on ne peut jamais voir les vob sans protection (sauf le fil de terre dans certains cas).

Le fil jaune/vert est aussi réservé à la terre et ne peut pas être utilisé comme conducteur ou navette (raison pour laquelle on met souvent du 5g entre les interrupteurs). Le bleu est réservé au neutre si votre installation en possède un (monophasé ou 3x400+N).

Ok donc pour récapituler pour le grenier (vu que la cave c'est assez simple):

* Idéalement vérifier que ce serait des gaines CCA au grenier (j'ai vu des inscriptions, mais ça a l'air effacé, je vais regarder de plus près)
* Remplacer le 20A par un 16A, mettre à jour le schéma unifilaire
* Mettre un boitier pour pouvoir tirer un cable "prises" et un cable "éclairage"
* Sortie CCA 2.5 pour prises (normalement bornée au départ, si j'ai bien compris il faut encastrer toutes les prises)
* Sortie CCA 2.5 pour éclairage vers 1er va et vient
* Noir/Gris (5G) dans gaine CCA entre les 2 va et vient
* CCA entre dernier va et vient et point lumineux
* Mettre à jour le schéma de position du grenier (après vérification j'ai même pas l'impression qu'ils ont fait un schéma car il y avait un simple départ non encore raccordé, je vais donc devoir le dessiner complètement)

Je commencerai par la cave pour me faire la main

ça vous paraît correct?

Ça me semble bien. Raccordés toujours les terre entre elles, raccordez aussi les bleus entre eux, pas besoin de mettre des bipolaires. Isolez les fils non utilisés dans les interrupteurs via des wago.

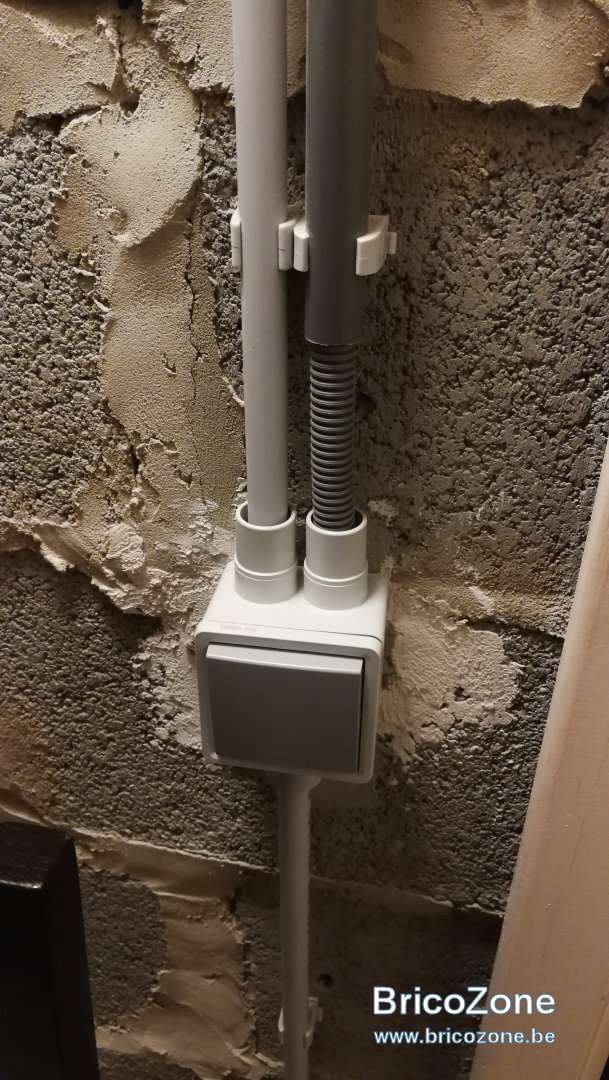

Pas besoin de tout encastrer. Ce genre de boîtier permet d'installer prises ou interrupteur en saillie. Après, c'est une histoire de goût et de couleur

Impec, merci pour ton aide!
Bon dimanche!

Bonne chance!
