Panne chauffage, condensation GAZ, Radiateurs+chauffage sol.

Bonjour,
Il s'agit d'une chaudière à condensation gaz Buderus qui chauffe un boiler d'eau sanitaire et un mixte de chauffages sols et radiateurs.
L'installation contient aussi deux modules hydrauliques - groupe de pompe à mélange, un pour le chauffage par le sol, un pour le chauffage radiateur.
L'installation contient système de régulation modulaire LOGOMATIC.
L'installation contient aussi une vanne trois voies motorisées en sortie de la chaudière (priorité sanitaire/chauffage .
Cette semaine l'échangeur interne mon boiler de marque "Néotherme 150l" a cédé?
La chaudière n’arrêtait pas de chauffer.
Inondation, de l'eau coule de la chaudière, vanne de sécurité, la pression du circuit chauffage est montée à 6 bars, a au-delà des graduations du manomètre intégré à la chaudière, j'ai essayé de le purger avec un tuyau d’arrosage sur la vanne de purge, la purge d'air du radiateur le plus haut ouvert, le flexible de remplissage avec deux vannes et antiretour toujours bien fermé, mais rien à faire pas moyen, la pression ne diminuait pas plus que 3 bars et j'ai entendu le tic tac, compteur tourné, ce n'est pas normal.
Ensuite, j'ai refermé la vanne de vidange et la pression est remontée à 4 bars.
Remarque, l'eau chauffe, elle dilate, elle passe de 4 à 6 bars.
J'ai coupé l'alimentation d'eau sanitaire du boiler, j'ai pu purger le circuit chauffage.
J'ai vidé l'installation démontée le vieux boiler, le vase expansion rouge complètement rempli.
J'ai renversé le vase d'expansion pour le vider.
J'ai poussé une tige pour voit si le ballon était toujours bien gonflé, la tige est rentrée jusqu'au fond.
J'ai voulu le regonfler avec le compresseur, mais cela ne fonctionnait plus.
J'ai remplacé le boiler et le vase par des nouveaux.
Le nouveau boiler électrique/gaz trouvé en urgence de marque "BULEX BOILER R WE 150 ME" de chez "Facq",
ainsi que le vase d’expansion classique par un nouveau.

Le premier jour, la chaudière a fonctionné sans boiler, les entrées, entrées et sorties vers le boiler bouchonné, donc rien que pour le chauffage.
Le deuxième jour, la mise en place du nouveau boiler "Bulex" et du nouveau vase d'expansion.
Le troisième jour, le chauffage ne fonctionne pas, le nouveau boiler chauffé, la pression du circuit chauffage est redevenue normale à 2 bar.
Le troisième jour, comme la vanne trois voies n'ouvrait que le côté boiler, j'ai récupéré la sonde de température de l'ancien qui manquait sur les nouveaux.
Je suppose qu'il y avait une priorité à l'eau chaude sanitaire et comme il manquait la sonde du boiler, la chaudière considérait en permanence l'eau à 0 degré dans le boiler, elle n'ouvrait pas la vanne de partage trois voies motorisée vers le collecteur chauffage.
Suite à ça, l'écran du "Logomatic" a pu afficher la température du boiler et la vanne trois voit s'est ouverte vers l’arrivée du collecteur spécialisé des deux modules hydraulique - groupe de pompe à mélange.

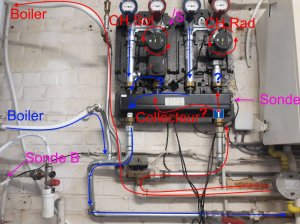

Mais mon problème persiste, les circulateurs du chauffage tournent, j'ai purgé l'air des radiateurs aussi qu'aux niveaux dans collecteur serpentin sol.
J'entendant bien l'eau circuler dans les circuits de chauffage et radiateurs.
Mais, cela chauffe pas, pourtant le tuyau entre la vanne trois voies motorisées et l'entrée du collecteur chauffage est bien devenue chaude.
Mais, je ne comprends pas pourquoi l'eau chaude ne passe pas de l'autre côté, l'entrée du collecteur est bien chaude, pas l'autre côté des deux entrées circulateur chauffage.
Comme s'il y avait un bouchon dans ce spécial collecteur, il y même une sonde introduite par le côté je ne vois pas de vanne et les circulateurs tournent.
J'ai aussi bien remis l’heure sur le système "Logomatic" car si je ne la remets pas après la coupure d'alimentation électrique le système reste en stand bay.

Pouvez-vous m'aider s’il vous plaît.

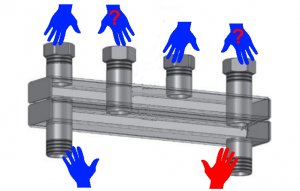

L'eau chaude ne traverse pas le collecteur?
Si les circulateurs tournent, ils sont allumés en vert mais ils sont froids, il n'y a que l’arrivée en bas à droite qui est chaude.

https://www.oeg.net/groupe-de-racco...-circuit-m-lang-cpa-60-25-isolation-512245106

Je ne comprends pas depuis que j'ai mis la sonde pour le boiler la triple vanne électrique fait chauffer l'entrée droite du collecteur mais . pourquoi ça ne chauffe pas de l'autre côté du collecteur, côté circulateur, ils turbinent bien, on entend aussi la circulation dans les radiateurs mais cela reste froid?
J'ai purgé l'air beaucoup de fois.
Si j'enlève la sonde du boiler, le boiler chauffe toujours mais la triple vanne coupe le collecteur chauffage à sa droite.
Je ne comprends pas, j'ai juste changé le boiler et le vase d’expansion.
Tout reste est d'origine même la sonde.

Bonjour,

Quel est votre pression de service ? Quel est la contre pression du vase d'expansion chauffage ?
La valeur donnée 1 bar n'est pas cohérente.

LED3 a dit:

Bonjour,
Quel est votre pression de service ? Quel est la contre pression du vase d'expansion chauffage ?
La valeur donnée 1 bar n'est pas cohérente.

Cliquez pour agrandir...

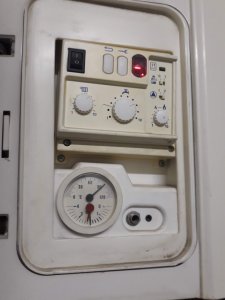

Oui, excusez-moi pour cette erreur, en fait c'est 2 bars sur panneau commande chaudière.
Normal 90°?
Remarque, il y a un troisième circulateur dans la chaudière même, il tourne, même mieux que les autres

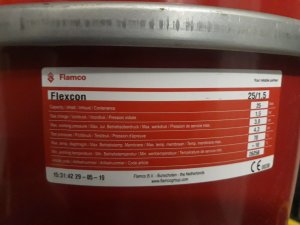

Tout nouveau, calibré d'origine, mi comme reçu.

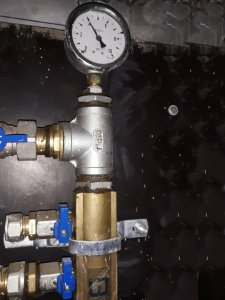

Pour indication, indication de l’arrivée, la pression compteur eau de ville.
(manomètre sur eau sanitaire froide collecteur)

merci

Il est possible que cela chauffe uniquement par conduction donc sans circulation!
Ton problème doit se situer soit a ta sonde mauvaise valeur ou de ta vanne d inversion ( celle qui dirige vers boiler ou vers le collecteur)
Tes 90 degres revelent soit un probleme de circulation et donc l eau monte soit ta chaudiere est en mode ecs

Sinon tu as essayé de tourner les 4 vanne thermometres ( bleu et rouge ) d 1/8 de tour pour voir si l eau passe

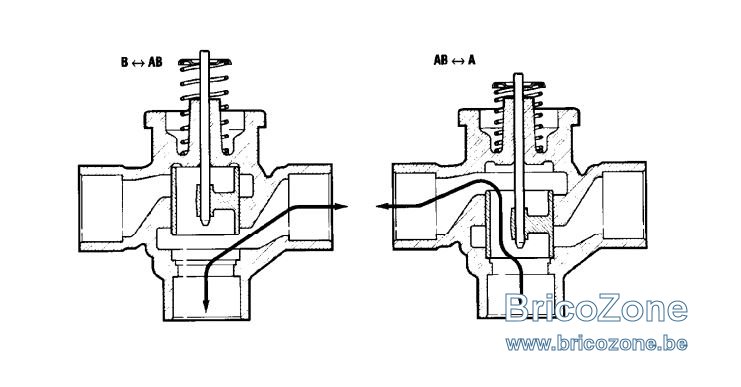

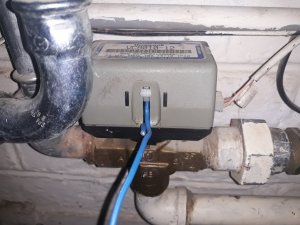

Il me semble que ma vanne 3 voie Honeywell est quick.
Le curseur ne maintien plus.
Quand le curseur est en bas il bloque correctement mais quand il est en en haut, il retombe.

Pour moi, elle envoie sans arrêt de l'eau chaude en sortie A et un peu en sortie B.
J'ai poussé une cale pour bloquer le curseur vers le haut et la vanne rouge thermomètre est passé de 20° a 30°, mais elle a pris son temps, malgré que le thermomètre chaudière soit à 90°.

Mais j'ai l'impression que la vanne continue à envoyer des deux côtés en même temps.

Fatiguée ou une crasse

Peux être que cela fonctionnait le premier jour a cause que j'avais bouchonné le côté "A", la journée, le temps de remplacer le boiler le lendemain.

kenny82 a dit:

Fatiguée ou une crasse

Cliquez pour agrandir...

Oui çà a pu forcer pendant un jour à cause du bouchon?
Oui cela doit être du vieux matériel.

Je ne sais pas si je dois tout changer ou seulement le servomoteur.

Non que le servo.... chez Honeywell tout est en pièce détachée (servo et insert).
Faut juste tombé sur un bon vendeur....

Da05 tu es sur que c est la partie servo qui est morte seulement?

Bonsoir, je confirme, maintenant, les radiateurs se réchauffent légèrement, le thermostat rouge reste toujours à 30°, mais cela reste léger niveau main posée sur radiateur.
Je ne saurai connaitre l'usure interne du mécanisme, je suppose qui faux purger pour démonter l’affaire.
Malgré mon blocage maximum haut, le passage a travers la vanne ne me semble pas optimale, mais laisse mieux passer la chaleur vers la voie B.
Si j'arrive à démonter la partie électrique puis-je voir manuellement si le piston fonctionne de manière optimale?
Usure, peut-il avoir une usure interne au T, de manière tubulaire ou simplement pistonnaire.
Si je pourrai éviter de désaccorder les filets.

kenny82 a dit:

Da05 tu es sûr que c'est la partie servo qui est morte seulement?

Cliquez pour agrandir...

Comme j'ai écrit précédemment, mon installation est montée à 6 bars à cause de l'eau sanitaire, elle a passé dans celle du chauffage via le boiler est que mon ballon était mort, cela n'a du pas faire du bien à l'interne de la vanne.
Remarque la vanne de sécurité plus certain raccord de chanvre suintait à cette pression.

Il n'y a jamais eu de ballon sur l'eau chaude sanitaire de l'ancien boiler, toujours maintenant, le siphon que vous pouvez apercevoir sur une des photos des précédents messages dans coin inférieur gauche goutte légèrement dans la décharge évier.

Puisse rester ainsi, comme avant ça fonctionnait?

Dommage qui n'a aucune vanne d'isolement, les chauffagistes, ils pensent à quoi?
