panne tv Samsung

bourdon

• 28 Mai 2017

• #1

Bonjour
Ma tv Samsung s est brutalement arrêtée. Je suppose que quelque chose a du lâcher dans l électronique d alimentation!?

Je ne suis pas caller en électronique donc que vérifier....

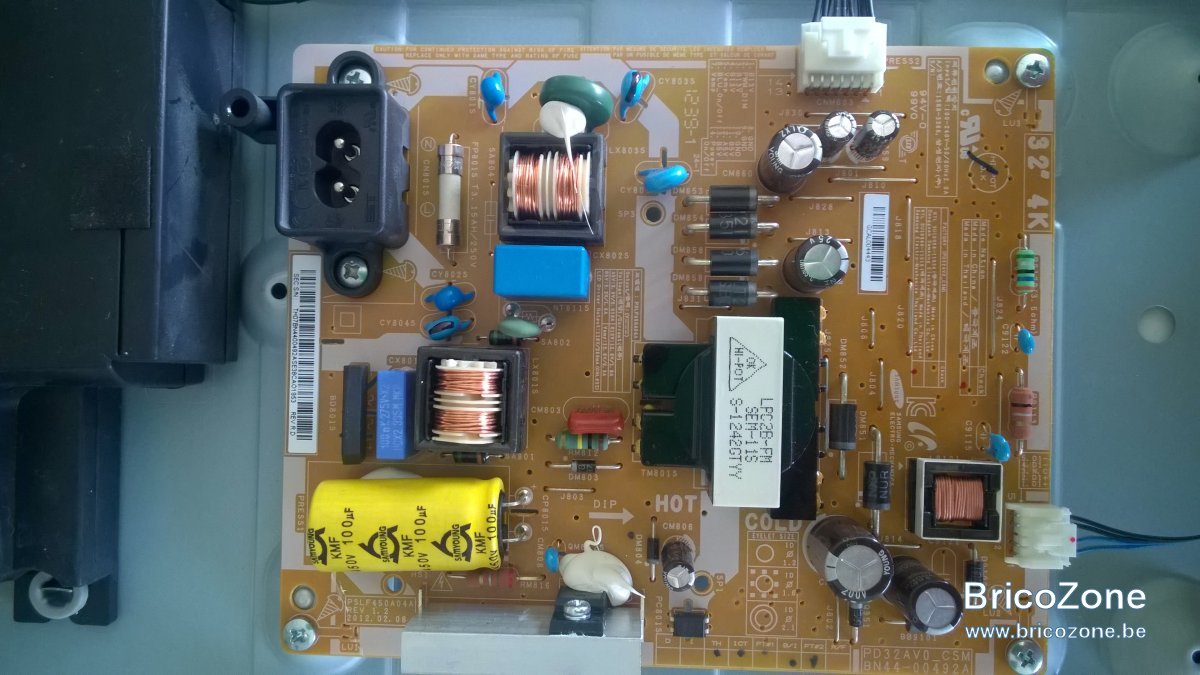

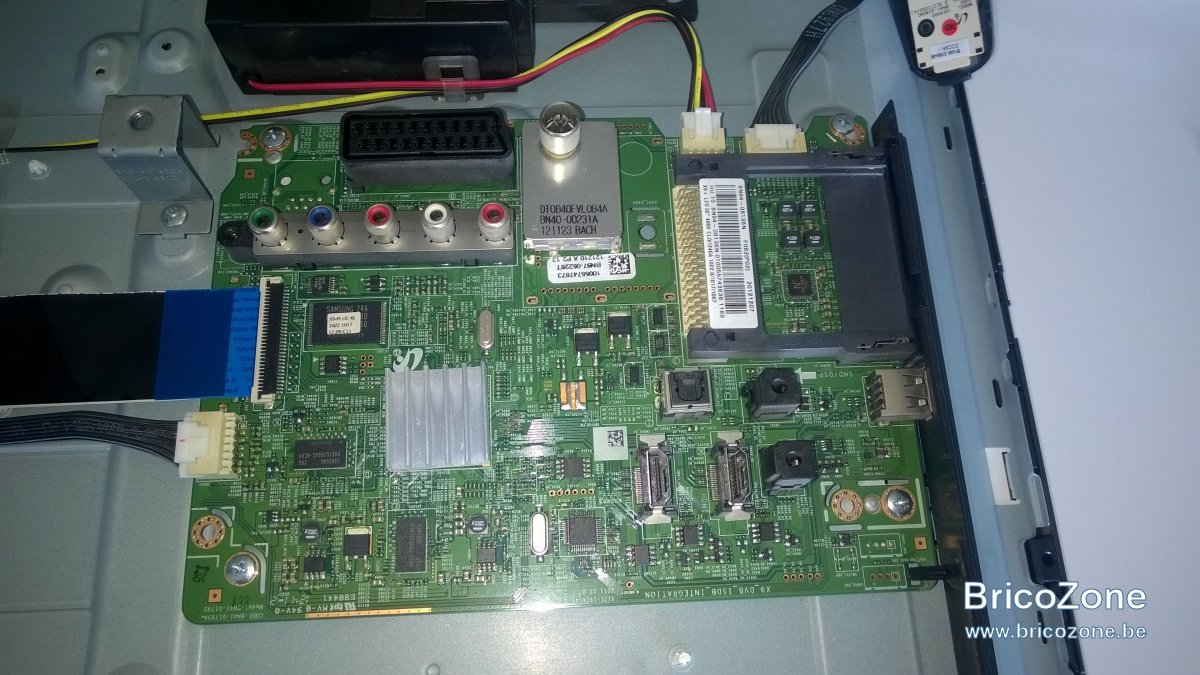

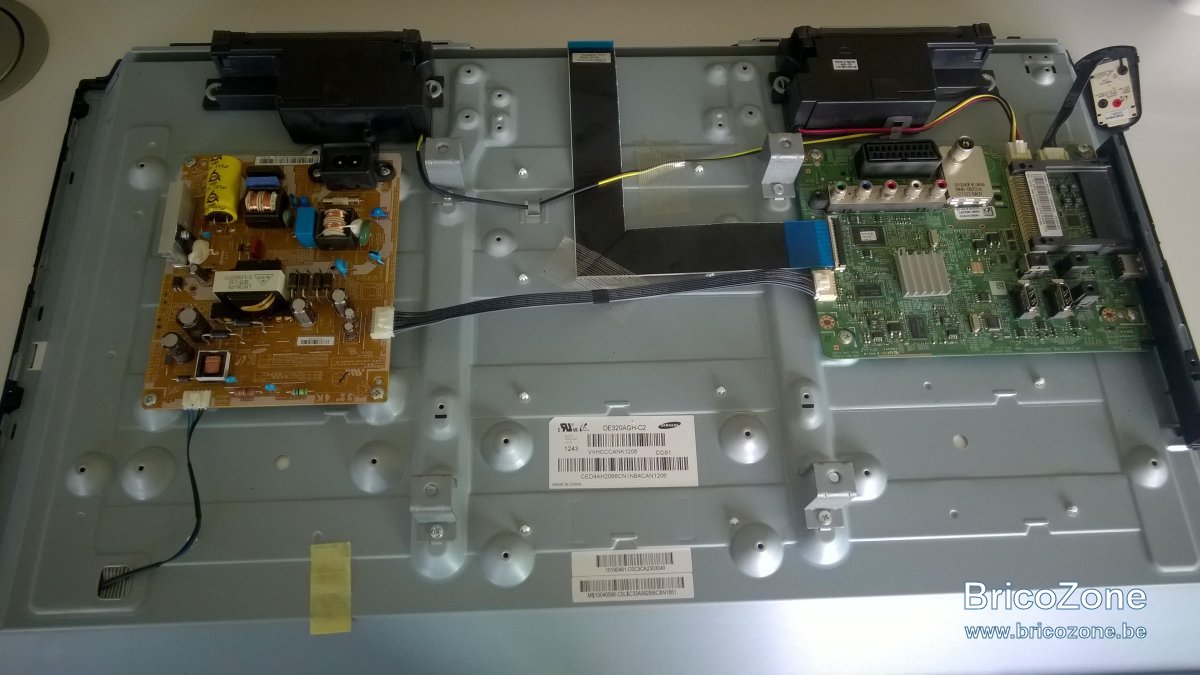

Voici quelques photos

Merci
Phil



roomulus

• 28 Mai 2017

• #2

Bonjour,

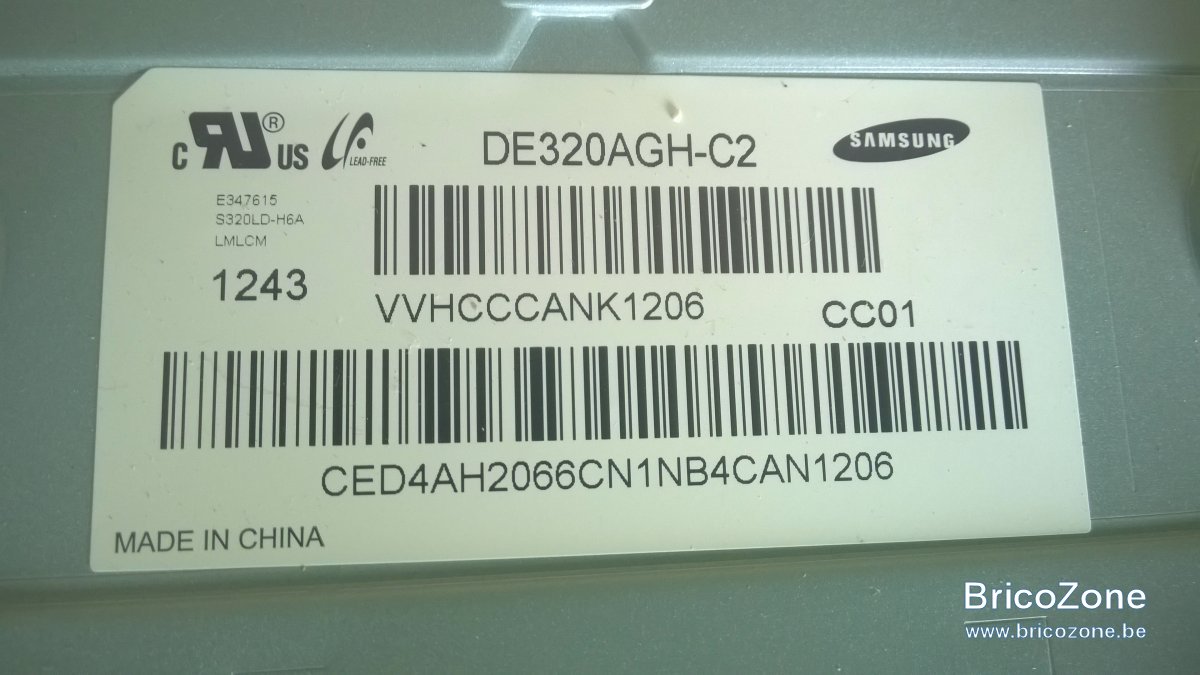

Quelle est la référence exacte de la TV ? (sur le capot, pas sur la dalle)

Est-ce que la LED témoin est allumée ?

Si tu déconnectes la carte mère de l'alimentation, est-ce que le rétroéclairage de la dalle s'allume ?



bourdon

• 28 Mai 2017

• #3

Bonjour roomulus
Non pas de les allumé
Pas d éclairage de dalle avec carte mère débranchée.

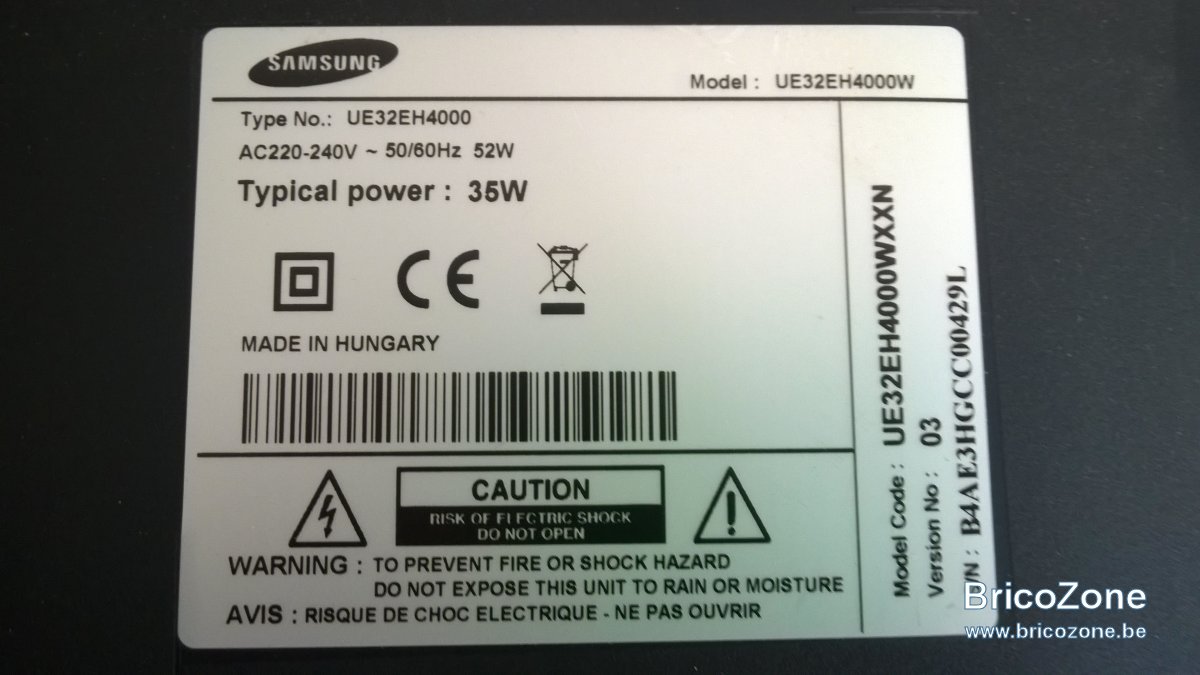

Voir photo pour référence



roomulus

• 28 Mai 2017

• #4

L'alim est une BN44-00492A (pas de schéma dispo).

Peux-tu relever la tension entre la pin 12 (A5V) et GND au connecteur CNM803 ?

Voir si les diodes de redressement au secondaire ne sont pas en court-circuit, c'est assez courant sur ce modèle.



bourdon

• 30 Mai 2017

• #5

Bonsoir..je viens seulement de retrouver mon multimètre..

Je n ai aucune tension entre 12 et gnd....



bourdon

• 30 Mai 2017

• #6

Pour l histoire des diodes en court circuit... Je ne suis pas caller en électronique donc toi parler chinois pour moi lol



roomulus

• 30 Mai 2017

• #7

Bonsoir,

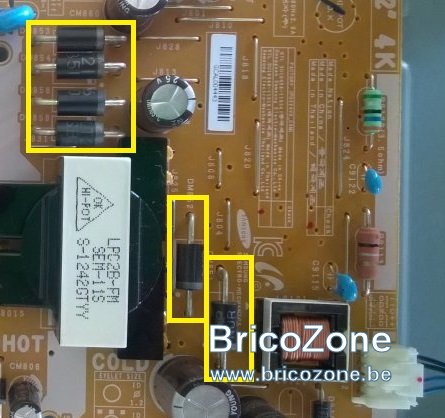

J'ai encadré les 6 diodes à tester en PJ.

Elle doivent êtres passantes dans un seul sens. Tu peux tester en mode "test diode" ou ohmmètre, (si ça bip, c'est qu'il y a court-ju).

Autre test, peux-tu mesurer la tension (en DC) aux pattes du gros condensateur jaune ?



bourdon

• 31 Mai 2017

• #8

Bonjour
Alors les deux diodes du bas dans le groupe des4 sont en court jus.

La tension au condensateur est de 335.



roomulus

• 31 Mai 2017

• #9

bourdon a dit:

Alors les deux diodes du bas dans le groupe des4 sont en court jus.

Cliquez pour agrandir...

Dans ce cas, il faut les dessouder (au moins une patte) pour les tester "hors circuit" et confirmer la mesure.

Si elles sont bien HS, tu peux remplacer le groupe de 4 par sécurité...



bourdon

• 6 Juin 2017

• #10

Bonsoir.
Alors après avoir fait des fouilles archéologiques pour retrouver mon fer a souder me revoici

J ai dessouder les 4 diodes et tester il y en a bien une en court circuit...
Ou trouver ces diodes...en magasin ou sur le net....

Il y en a 2 avec réf lt2 sb5 et deux avec réf lt2136 sb3150 c est une de cex deux dernières au est morte...
Merci
Phil



roomulus

• 6 Juin 2017

• #11

Bonsoir,

bourdon a dit:

J ai dessouder les 4 diodes et tester il y en a bien une en court circuit...
deux avec réf lt2136 sb3150

Cliquez pour agrandir...

Les SB3150 sont des 3A - 150V, tu peux utiliser des SB5150 ou SB5100 à la place (plus facile à trouver sur Ebay).



bourdon

• 7 Juin 2017

• #12

Bonjour
Merci je vais donc commander 4 sb5100 ou sb5150 selon les disponibilité.

Je reviendrai racconter la suite de mes aventures des que j aurai les pièces....



roomulus

• 7 Juin 2017

• #13

Bonjour,

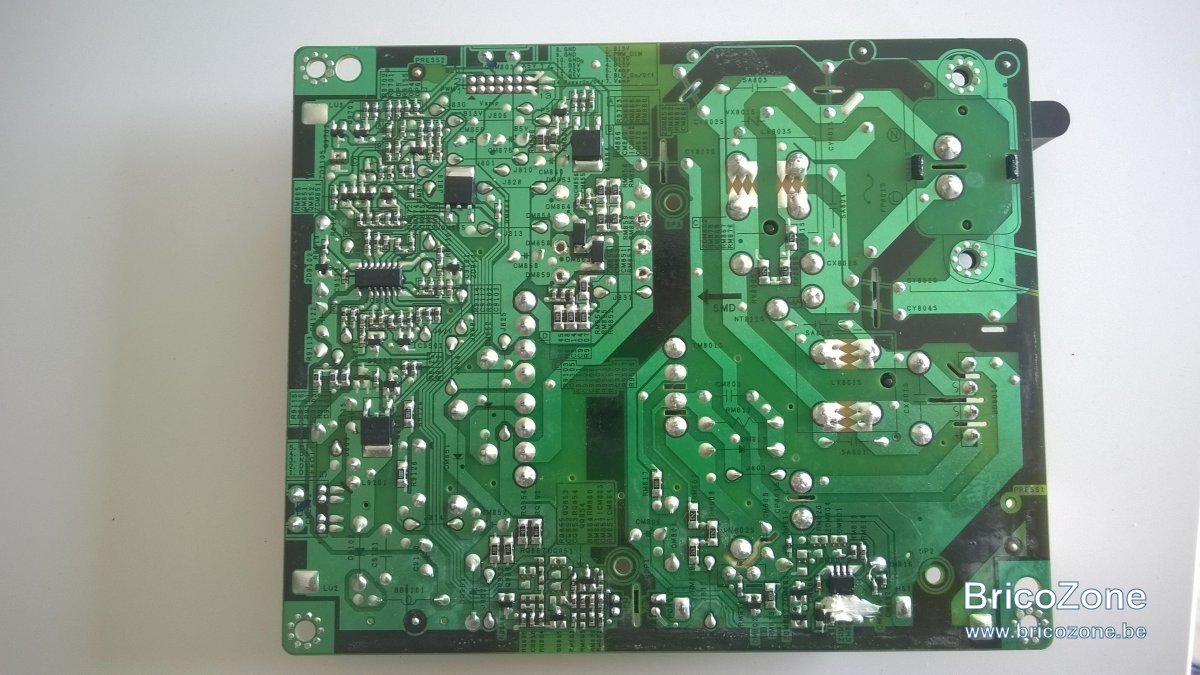

peux-tu faire une photo côté soudures de la carte ?

Il y a parfois d'autres dégâts...



Plumy

• 7 Juin 2017

• #14

Sinon vas en magasin tu gagneras du temps plutôt que d'attendre que ça vienne de chine...Ce ne sera pas forcément plus cher (ou en tous cas pas TROP cher)



bourdon

• 7 Juin 2017

• #15



M

Mariri

• 25 Août 2021

• #16

Bonjour,

Je rencontre un problème très similaire avec le même modèle.
Je me demande donc si le fait d'avoir changé les diodes avait résolu le problème de votre TV ?
Merci par avance !
