Cable plat style de PC 16 pins.

chuferlu

chuferlu

  • #1
Bonsoir.
La-chaudiere a pellets est tombée en panne.

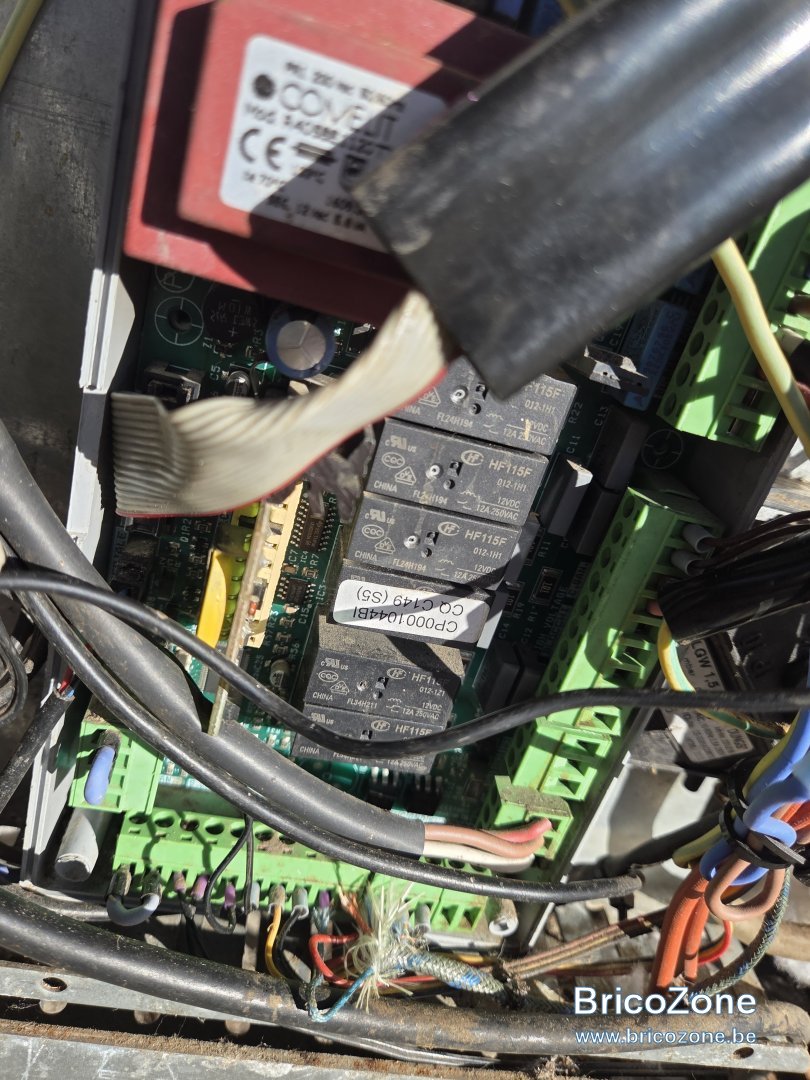

Apres nettoyage, vérification des différents moteurs , en vérifiant les sécurités j'en suis-arrivé a un cable plat, qui va du panneaux de commandes-a la plaque électronique.
Les contacts étaient vraiment en mauvais etat, et il était mal monté (tordu) et en le manipulant les codes-erreurs changent , clignotent.
Je pense que c'est lui.

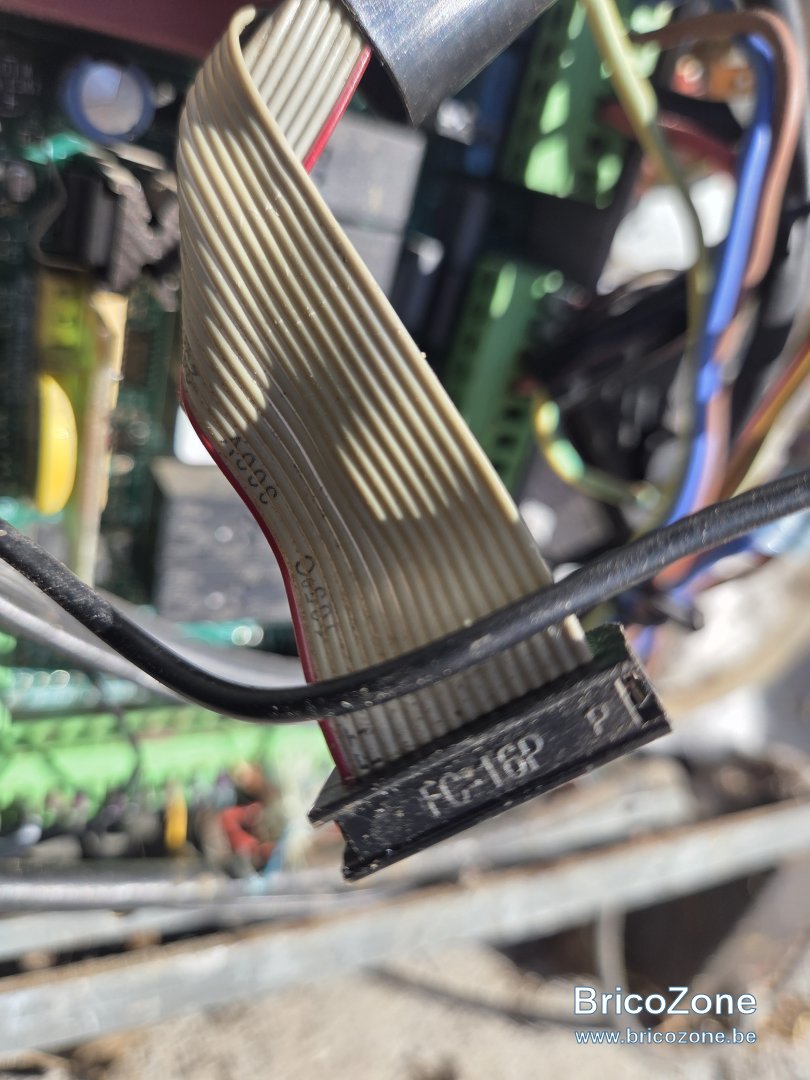

Les-fiches sont de 2 x 8 pins.
Je me demande si c'est un standard (si toutes les fiches sont les mêmes ), comment ça s'appelle et ou ça se trouve.
C'est comme un ruban (de 2 ou 3 cm) avec 16 fils, comme on voit dans les pc, de 1m20 et protégé dans une gaine (il traverse la chaudiere).
Merci de m'éclairer, je n'y connais presque rien en électronique, j'ai juste agi comme en électricité, par élimination.

  • #2
Hello,

Une petite photo pourrait aider les experts à identifier le câble en question :)

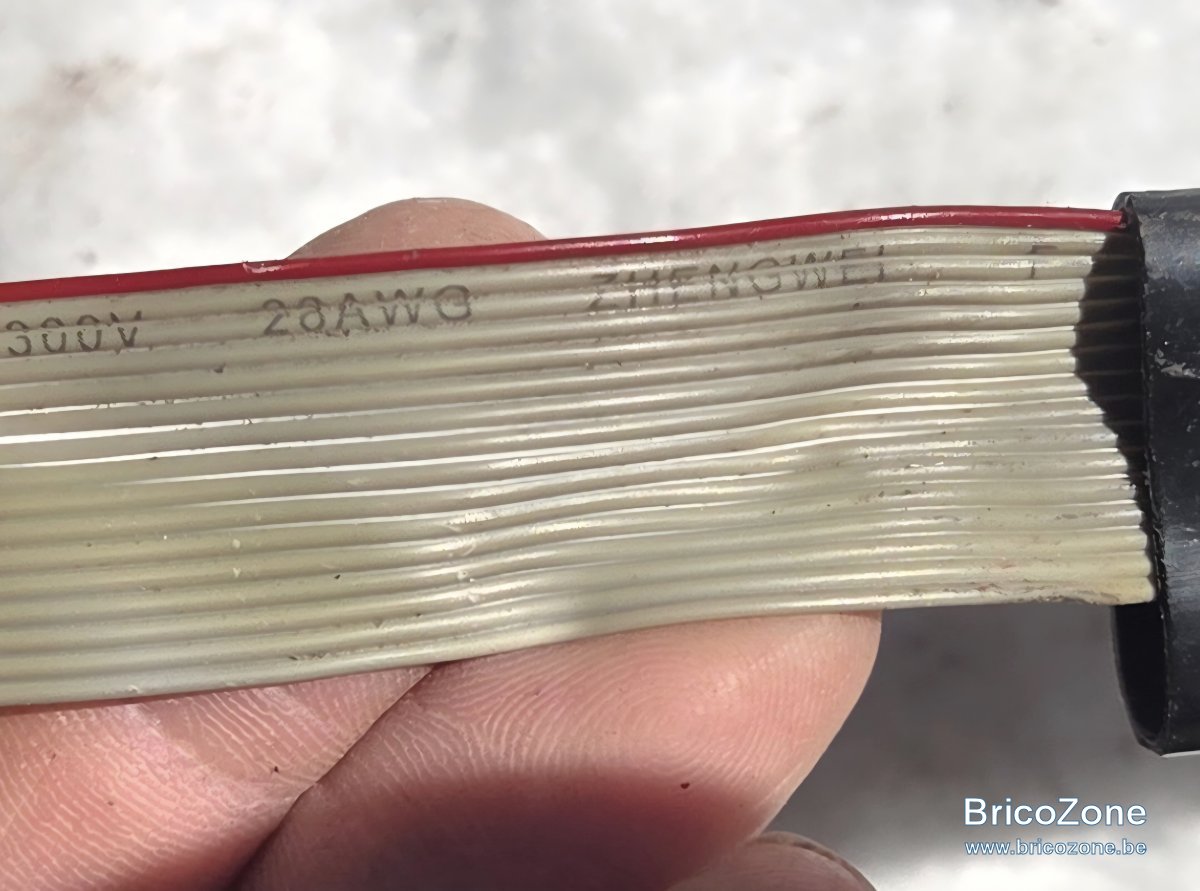

N'y a-t-il pas un marquage dessus ?

  • #3
promo a dit:
Hello,

Une petite photo pourrait aider les experts à identifier le câble en question :)
N'y a-t-il pas un marquage dessus ?
Cliquez pour agrandir...








  • #5
Il semblerait que la largeur soit de 25,4 mm, un pouce donc.
J'en ai vus plusieurs en ligne, pas d'un mètre ou 1,50 m

Mais on ne mentionne pas les fiches. Il y'a un detrompeur et je crains que chaque fabricant aie son propre système comme ça se passe pour a peu près tout .

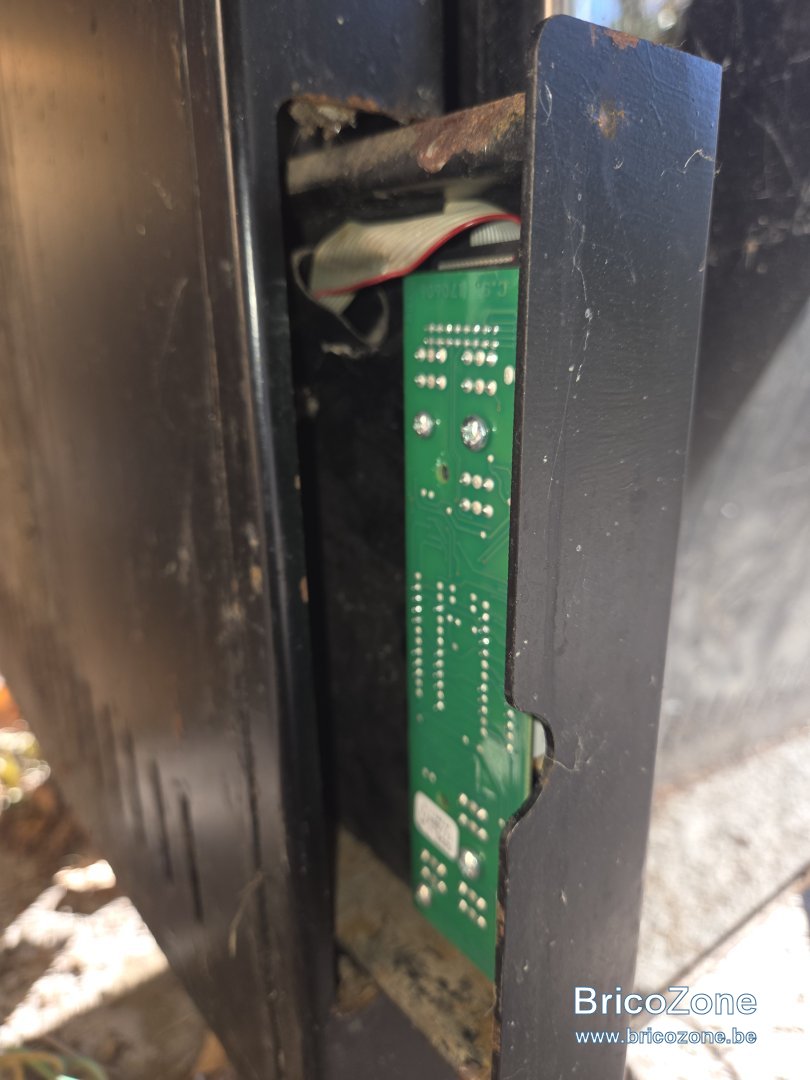

Le stuut vient de la, le boîtier de commande est dans un tiroir vertical, le gars qui l'a placé l'a tordu en plus de mal le situer et il se tordait et se pinçait a chaque fermeture.


  • #6
Ah merci Eljub , on s'est croisés

  • #7
chuferlu a dit:
Mais on ne mentionne pas les fiches. Il y'a un detrompeur et je crains que chaque fabricant aie son propre système comme ça se passe pour a peu près tout .
Cliquez pour agrandir...

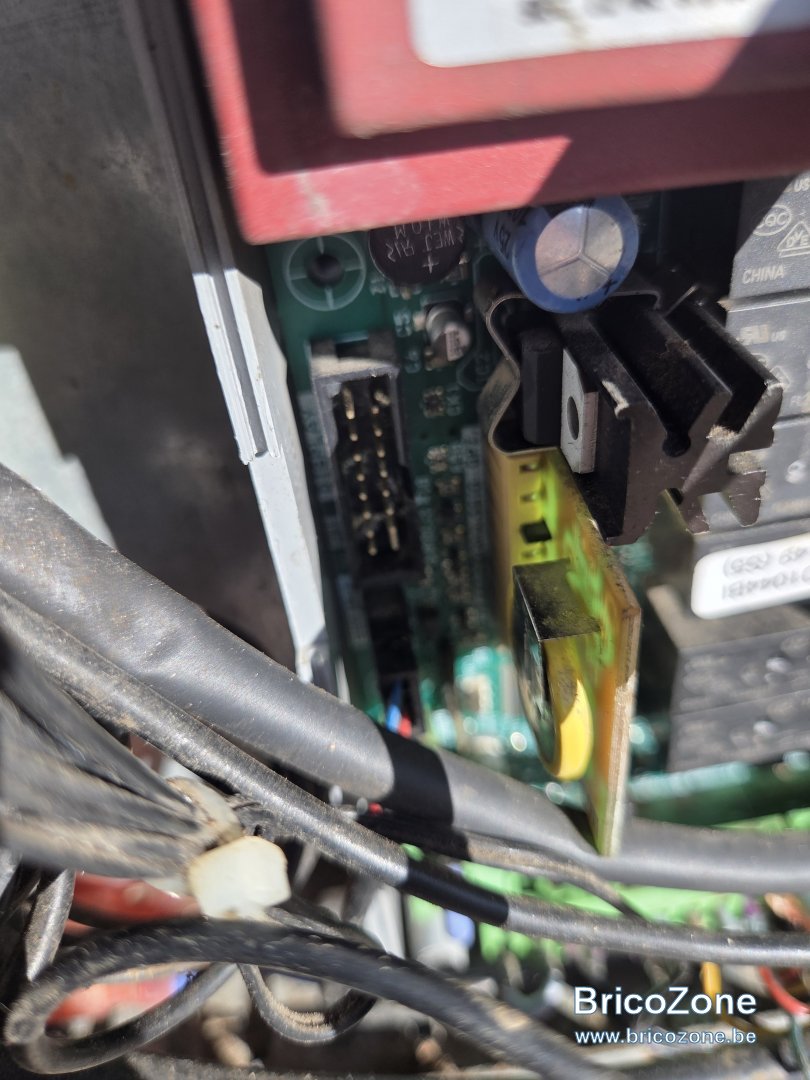

j'ai toujours vu les détrompeur au centre pour ce type de câble, d'ailleurs c'est ce qu'on voit sur la photo de la carte

  • #9
eljub a dit:
assez standard selon moi
Tu pourrais même récupérer une nappe IDE d'un vieux PC et réduire le nombre de fil
Cliquez pour agrandir...

Je viens de bien observer la plupartdes fotos et effectivement il semblerait que çà soit standard, avec le detrompeur au centre effectivement.
Cest bien qu'au moins un secteur (informatique?)le soit, les-autres devraient copier.

twautele a dit:
148 cm, mais il faut voir si le détrompeur est dans le bon sens
Cliquez pour agrandir...

Je viens den profiter pour mesurer correctement, hier c'était a la lampe de poche et a l'étroit. On l'a sortie et un metre suffit .

  • #10
Il y'a une gaine de protection, un espece de plástico noir epais, j'espère pouvoir la récupérer, sinon avec quoi je pourrais faire ça, ça ne touche pas le brûleur mais c'est quand-même une chaudière .
I
Jai d'aileuurs du denuder plusieurs cables venant des senseurs, qui etaient en triste etat malgré la gaine style amiante.

  • #11
Petit Up.
Les fiches sont pareilles, mais selon le type de câble.
En plus du nombre de pins il y'a un pas, qui correspond a la distance entre les cables (de centre a centre).
J'avais vu 2,54 sur des annonces et 1,27.
Sans avoir encore mesuré pour moi c'était la largeur du câble, un pouce quoi.
Mais non , c'était 2,54 mm et pas cm.
Morale: le secteur informatiquelectroniqu travaille en impériale, mais en divisant par 10 comme le métrique :grinning:.


Comme il faut monter la gaine avant les fiches , je ne suis pas,équipé,un fournisseur m'a proposer de l,envoyer a l'atelier (a mon avis son arrière boutique ;)) pour la copier.
C'est sûrement simple mais comme la premiere fois est toujours délicate, :p, j'ai accepté
Chacun son métier .

En tous cas merci a tous.

  • #12
effectivement en électronique tout est en pouce ou dixième de pouce (circuit intégré, connecteur etc). Je pense que les russes avaient des circuits intégrés en métrique du temps de l’urss ?
Du temps où je bidouillais en électronique, les commerçants (du côté de la place Annessens à Bruxelles) avaient la pince qui va bien, mais un 16 pin avec un étau c’est faisable.

  • #13
twautele a dit:
mais un 16 pin avec un étau c’est faisable.
Cliquez pour agrandir...

Je n'y ai pas pensé.
Mais bon, ça ne devrait pas me ruiner.
Pour venir, les représentants de ungaro, a Barcelona me demandaient d'assumer les frais de déplacement du technicien.
800 bornes...
J'ai pas insisté ;)

  • #14
pour ce type de nappe, c'est assez simple a réaliser, la partie du bas (celle qui se connecte sur la carte) contient des fourchettes et on clipse la partie haute du connecteur en appuyant sur la nappe pour que les fourchettes percent la gaine

  • #15
eljub a dit:
pour ce type de nappe, c'est assez simple a réaliser, la partie du bas (celle qui se connecte sur la carte) contient des fourchettes et on clipse la partie haute du connecteur en appuyant sur la nappe pour que les fourchettes percent la gaine
Cliquez pour agrandir...

Je retiens pour une prochaine fois.
Vu les trucs des pas, vu la gaine, vu mon inexpérience en la matière, je me suis plus ou moins laissé convaincre.
J'ai demandé, c'est facile ?
Il m'a repondu, quand on sait..et qu’on est outillé, sinon si tu veux on le fait faire a l'atelier.
Ils ont bonne réputation, même si c'est son gamin ou lui dans l'arrière boutique, c'est bien d'avoir encore un magasin comme ça.
C'est comme l’electroteque a La Louviere, qu'est ce qu'on f’rait sans eux ;).
ça sera ma BA de décembre
