Piloter une VMC via sonoff 4CH pro

G

Gunth

• 21 Avril 2020

• #1

Bonjour,

J'aimerais change mon bouton 3 positions de ma VMC par un sonoff 4ch pro que j'ai déjà histoire de pouvoir la piloter de mon téléphone.

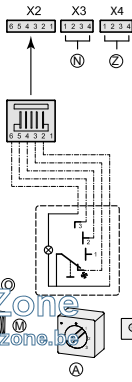

D’après la doc de la VMC ( Brink Renovent 400 ) je peux la piloter via un câble RJ12.

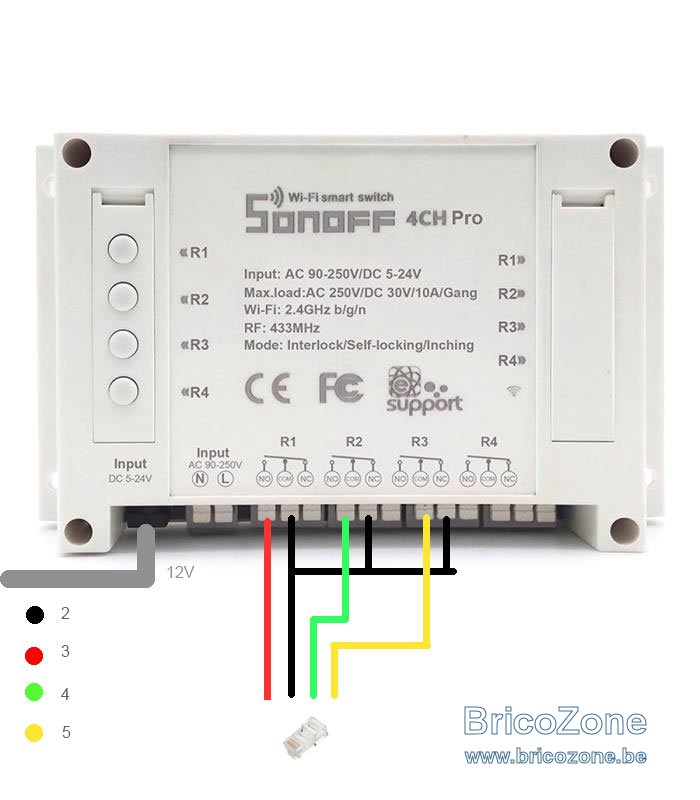

J'ai relié le rj12 a mon sonoff comme dans cette image basé sur le standard couleur RJ12 que j'ai trouvé ici :
https://fr.wikipedia.org/wiki/RJ11

Le probleme c'est que seul la position 3 fonctionne correctement et bascule bien la VMC en vitesse 3, mais si j'allume l’interrupteur numéro 2 par exemple la ventilation se mets en vitesse 1, est ce que quelqu’un a une idée de ce qui ne fonctionne pas dans mon raccord ?

Merci d'avance

G.



C

coolidfrez

• 17 Mars 2021

• #2

Salut Gunth,

Tu as avancé sur ton projet ? J'ai la même config et un Sonoff 4ch Pro en stock...
Si jamais t'es dans les parages, tiens moi au jus !
A+
Gilles



F

ferrant

• 17 Mars 2021

• #3

Je suis aussi interessé par ce sujet !

J'ai pour ma part acheté le boitier sans fil brink avec l'interrupteur 4 positions (sans fil), et vu qu'une des positions est le timer qui met la ventilation en position maximale, il manque aussi un des debits. Voici comment le mapping est fait sur cette solution de la marque:
interrupteur position 1 - > volume 1 sur VMC DF
interrupteur position 2 -> volume 3 sur VMC DF
interrupteur position 3 -> volume 4 sur VMC DF
interrupteur position 4 -> temporisation sur volume 4 sur VMC DF

Ca m'a couté une fortune - environ 230 euros pour le récepteur connecté a la VMC + environ 50 euros par interrupteur de commande sans fil 4 positions. S'il y a moyen d'avoir une solution domotique simple qui fonctionne aussi, je suis certain que ca en interessera plus d'un !

Pour info - les pièces que j'ai commandées sont:
- https://www.ventilatieland.nl/artikel/20368/rf-ontvanger-met-splitter-voor-afstandbediening.html
- https://www.ventilatieland.nl/artik...en-inclusief-batterij-en-filterindicatie.html



G

Gunth

• 22 Mars 2021

• #4

Hello tous le monde,

J'y suis arrivé, bon c'est un peut bricolage de la manière dont je l'ai fait mais ca passe.
Au final juste besoin d'un sonoff 4ch pro et un câble téléphone (RJ11).

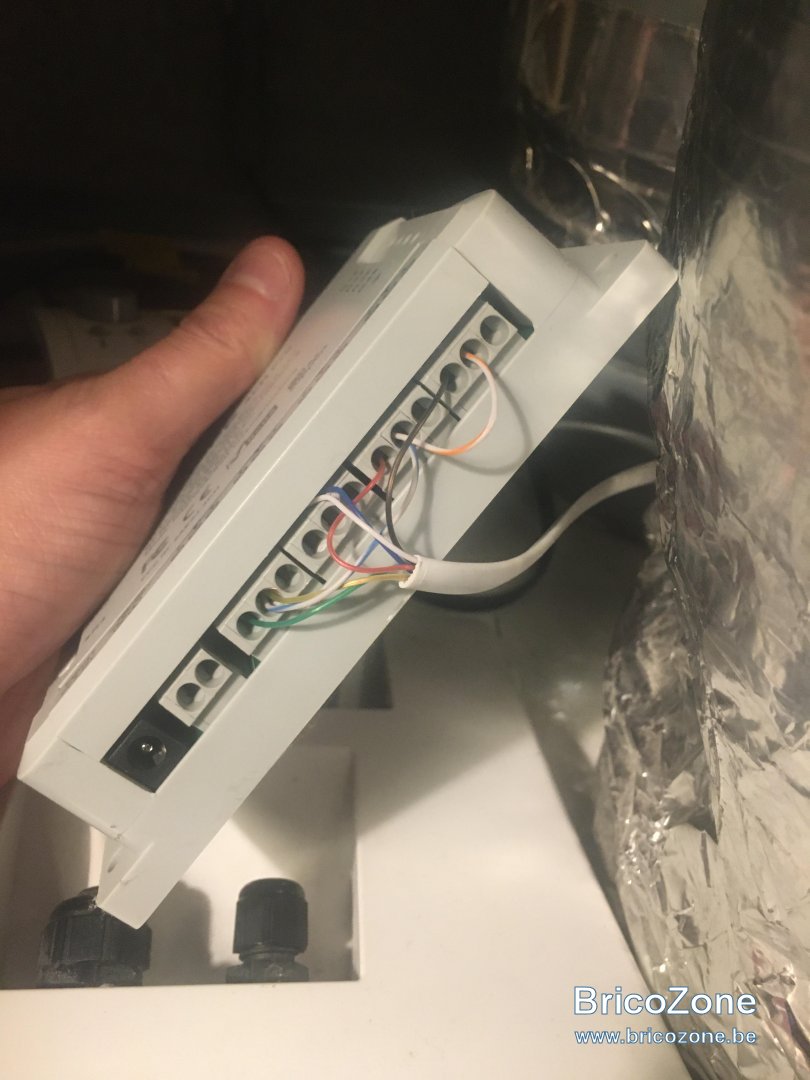

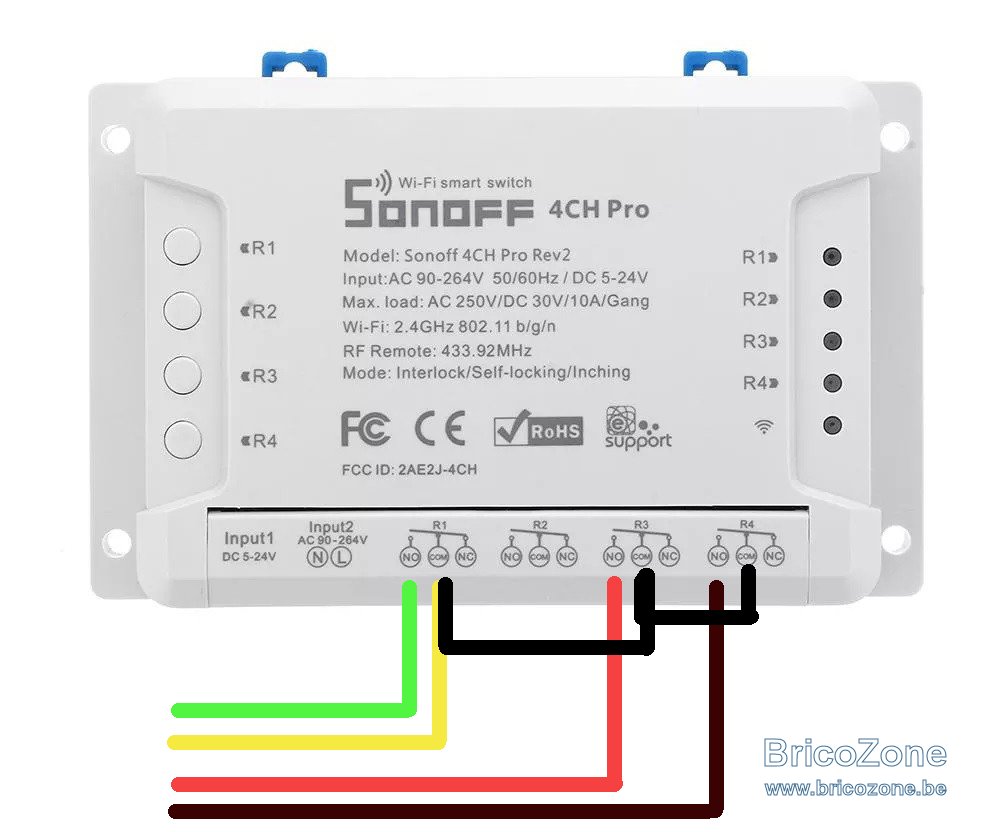

Pas certains que mon câble RJ11 respecte les normes de code couleurs habituels mais voici le schéma que j'ai fais.
Le fil blanc et bleu ne sont pas utilisés, il y en a un des 2 qui permet de savoir si il faut changer les filtres de la ventile mais le sonoff n'est pas capable de mesurer la tension qui passe et donc me permettre de récupérer l'info.

Au final ca me permet de contrôler les 4 vitesses de ventilation, après j'ai flashé le sonoff avec tasmota pour pouvoir l'utiliser avec home assistant et faire des automatisations..

Ca fait prêt d'un an que ca tourne jamais eu aucun probleme.

Si question n'hésitez pas ...



F

ferrant

• 22 Mars 2021

• #5

Merci !

Quel bouton de controle 4 positions as-tu achete ?



G

Gunth

• 22 Mars 2021

• #6

tu veux dire quoi par " bouton de controle 4 positions" ?

Ici c'est un sonoff 4 ch pro qui permet de faire les contacts secs et connecté directement en RJ11 a la ventilation.
Le tous es piloté via mon réseau wifi et connecté a home assistant installé raspberry pi 4.



F

ferrant

• 22 Mars 2021

• #7

OKay je ne connais pas les accessoires sonoff - je pensais a un interrupteur de controle 4 positions de la VMC mais je suppose que a n'existe pas ;-)



G

Gunth

• 22 Mars 2021

• #8

ici c'est un peu ca, il y a plusieurs mode au sonoff dans ce cas si je l'ai configuré pour qu'une seul position ne peut être activée sur les 4 en même temps.



C

coolidfrez

• 23 Mars 2021

• #9

Salut Gunth !
Un grand MERCI pour ta réponse, c'est exactement ce que je cherchais. Je vais récupérer un RJ11 et je tente ta soluce.
A+
Gilles



M

mddlm

• 20 Novembre 2021

• #10

Parfait, merci. J'ai tenté le schéma mais il n'y a que la position 4 qui fonctionne. De plus, il faut un switch rj12 et pas 11 si vous souhaitez conserver votre interrupteur physique et votre interrupteur RF. J'avais déjà un switch RJ12 pour ces deux module. Je vais reprendre un switch RJ12 pour mettre sur le switch rj12 actuel étant donné que mon switch 5 port rj 11 ne fais plus fonctionner la position 2 de la vmc.
Jai aussi le emodule de brink. Celui ci fonctionne parfaitement via smartphone et alexa via la skill Brink Home disponible sur le store fr. Avec la voix, cela permet de faire plein de routines avec d'autres objets connectés. J'ai pris le sonoff 4Chpro car la skill alexa avait un problème mais elle refonctionner parfaitement. Le sonoff 4ch ne sera là quand cas de panne de la skill.

Merci à vous en tout cas pour le schéma
