Placement des piquets de terre idéal

P

PieroC

• 18 Mars 2025

• #1

Bonjour,

Actuellement nous avons terminé la partie démolition de la maison, et passons au début de l'installation électrique. On retrouve donc de la terre sur l'entièreté de la maison.


Est-ce que le placement des 3 piquets de terre peuvent être fait différemment ? Est-il préférable de les placer et relié par un 16 mm²:

- Soit tous sous le sol à l'intérieur de la maison (au plus près du sectionneur près du coffret)

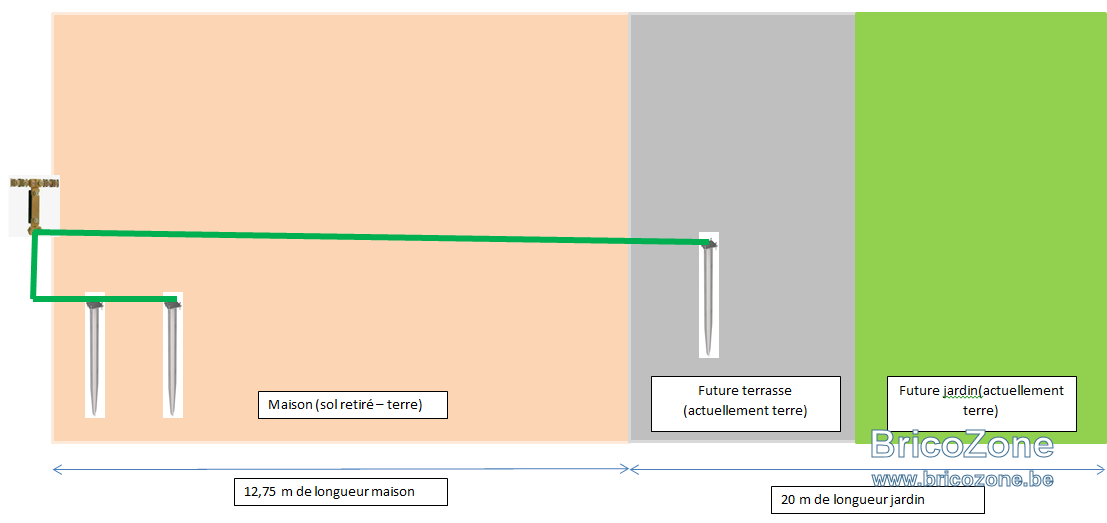

- Soit comme sur l'image (2 à l'intérieur et 1 dans le jardin)

- Soit tous dans le jardin

- Est-il préférable de faire partir 2 fils de 16 mm², aux piquets différents, ou 1 seul dénudé à chaque piquet et repartant aux suivants ?

- Est-il préférable de mettre le 3ème à l'emplacement du futur jardin et non sous la terrasse ?

- Quelle gaine faut-il pour protéger le fil de 16 mm² ?


Merci d'avance pour vos conseils



Cory

• 18 Mars 2025

• #2

Bonjour,
Le mieux est de placer les piquets à l'extérieur relié entre eux par un VOD de 16² minimum d'une seule pièce jusqu'à la barrette de coupure qui serait de préférence placée à l'intérieur.
Le 16² peut être placé tel quel dans la terre.



BG1000

• 18 Mars 2025

• #3

Si une fondation doit être faite autant faire une boucle pour la terasse.



P

PieroC

• 18 Mars 2025

• #4

Cory a dit:

Bonjour,
Le mieux est de placer les piquets à l'extérieur relié entre eux par un VOD de 16² minimum d'une seule pièce jusqu'à la barrette de coupure qui serait de préférence placée à l'intérieur.
Le 16² peut être placé tel quel dans la terre.

Cliquez pour agrandir...

Merci pour le conseil. Il est donc préférable d'avoir plus de longueur de fil 16², mais de les placer à l'extérieur ?

Y-a-t-il une différence à placer les piquets sous la terrasse (espacé d'1 mètre chacun) ou alors là où il y aura la futur pelouse ? Ou cela n'a pas d'importance ?



P

PieroC

• 18 Mars 2025

• #5

Cory a dit:

Bonjour,
Le mieux est de placer les piquets à l'extérieur relié entre eux par un VOD de 16² minimum d'une seule pièce jusqu'à la barrette de coupure qui serait de préférence placée à l'intérieur.
Le 16² peut être placé tel quel dans la terre.

Cliquez pour agrandir...

Il n'est pas préférable que le VOB 16² soit protégé par une gaine annelée ?



Cory

• 18 Mars 2025

• #6

Vous pouvez placer sous tube, mais ce n'est pas une obligation pour cette section.
Il est préférable de placer les piquets dans un endroit le plus humide, donc dans la pelouse si possible.



P

PieroC

• 18 Mars 2025

• #7

Cory a dit:

Vous pouvez placer sous tube, mais ce n'est pas une obligation pour cette section.
Il est préférable de placer les piquets dans un endroit le plus humide, donc dans la pelouse si possible.

Cliquez pour agrandir...

Ok, je vous remercie pour vos réponses. On va faire comme cela.



B

Brico_ART

• 9 Janvier 2026

• #8

Bonjour,

Je ne suis pas électricien et je rencontre le même problème électrique que vous. Je ne sais pas où acheter un câble VOD ( celui qu on enterre dans le sol de 16 mm² ) pour la prise de terre.
Pourriez-vous m’aider à trouver où m’en procurer ? ma location possible pour les magasins est entre Bruxelles et Louvain
merci d avance



Cory

• 9 Janvier 2026

• #9

Bonjour,
Du VOB16²V/J vous trouverez chez Gamma, Brico, Rexel, Cébéo, Brico Plan-IT, ... et toutes enseignes de bricolage.
Il s'agit de fil les plus courants et standards.



B

Brico_ART

• 9 Janvier 2026

• #10

top la reactivité , merci
