Placement d'un seuil de chassis coulissant et diba et assise

Dans le forum Gros Oeuvre Général - par AntigeL le 2 Décembre 2019

  1. AntigeL

    AntigeL 29 ans, Brabant Wallon

    Bonjour,

    j'ai besoin de realiser une assise pour mon chassis coulissant de en alu 5,5m de long au rdc, ainsi que placer le seuil pour cette baie vitree.

    J'ai besoin egalement de faire decendre le chassis par rapport au niveau 0 interieur dans le but de ne pas a devoir enjamber la structure du chassis, j'aimerai que le bas de la fenetre soit au niveau de mon carrelage si vous voyez ce que je veux dire :)

    Pour l'instant je n'ai rien du tout dans cette baie, voici l'etat actuel:


    Depuis cette photo, la couche de PU et la chape ont ete coulees. J'ai donc l'intention de placer un Diba au niveau de ce seuil mais quels sont les points d'attention? Nottemment une tres bete quetion, en regle generale le chassis est place sur une assise en beton et le seuil est ensuite place contre le chassis ? Est-ce que le diba doit passer sous le seuil + sous le chassis et remonter a l'interieur entre mon chassis et ma chape ? Dans mon cas, est-il mieux de faire l'assise du chassis, le placer et ensuite venir placer le seuil ? Car perso je me vois mal placer mes seuils et venir pousser le chassis coulissant de 5,5m entre les seuils et ma chape interieur. Bref, j'ai besoin de vos lumiere :)

    @fradeco j'ai pu voir un de tes postes ici dans lequel tu schematise la position des elements, est-ce que ce schema peut s'appliquer dans mon cas en sachant que je voudrais mon chassis plus bas que mon niveau 0 afin d'avoir ma vitre au niveau 0 ?

    Merci infiniement !

    AntigeL , 2 Décembre 2019
    #1
  2. browning

    browning Liège

    j'ai fait placer un châssis coulissant de 310.

    j'ai mis le seuil AVANT.
    le châssis s'appuie sur le seuil

    l'ami Fradeco m'avait partagé ce schéma de principe:


    browning , 2 Décembre 2019
    #2
    intègre aime ça.
  3. browning

    browning Liège

    dès lors que le châssis pose sur le seuil, je ne vois pas da difficulté.

    ils viennent poser le cadre à vide sans les portes.

    mes seuils posent sur la maçonnerie et rentrent d'un petit 5 cm sous le châssis

    browning , 2 Décembre 2019
    #3
  4. browning

    browning Liège

    petite précision:

    mon châssis est au même niveau que le niveau 0 intérieur.
    mais à l'extérieur, j'ai une petite marche, le seuil est sous le châssis.

    ayant eu la dimension exacte de la partie fixe du châssis, j'ai collé mon seuil.
    dans la foulée, j'ai coulé par derrière une assise pour le châssis, au même niveau que le talon du seuil

    car le châssis est posé sur 5cm de seuil, mais le reste sur l'assise en béton.

    browning , 2 Décembre 2019
    #4
  5. AntigeL

    AntigeL 29 ans, Brabant Wallon

    Je vois, je me demandais aussi dans quelle mesure je pourrai placer mon seuil aussi au niveau 0, a ce moment la contre le chassis, et le chassis poserait uniquement sur l'assise en beton.

    Dans ce style la, desole pour le schema degueulasse je sais que Fradeco va se gratter les yeux :grinning:


    AntigeL , 2 Décembre 2019
    #5
  6. patagogo

    patagogo 51 ans, Brabant Wallon

    Bonjour, on ne place pas un seuil en pierre bleue plus bas que le châssis autrement bonjour les infiltrations. Si vous voulez avoir tout au même niveau, il faut réaliser une assise en béton avec bavette d'étanchéité vers l'extérieure et éventuellement placer un revêtement drainant type plancher ajouré à l'extérieur sur la terrasse au niveau 0.

    patagogo , 2 Décembre 2019
    #6
  7. AntigeL

    AntigeL 29 ans, Brabant Wallon

    OK donc la premiere option de browning ne s'applique pas alors ? (poser une chassis en partie sur le seuil)
    Donc l'option de mon message precedent a du sens a partir du moment ou l'assise en beton est recouverte d'une membrane d'echanteite style diba ?
    A propos du plancher exterieur qui sera au niveau 0, rien est encore prevus donc oui je peux utiliser une technique quelquonce en consequence.

    AntigeL , 2 Décembre 2019
    #7
  8. patagogo

    patagogo 51 ans, Brabant Wallon

    OUps j'ai écris trop vite. Je voulais dire CONTRE le châssis...:oops::oops::oops:

    patagogo , 2 Décembre 2019
    #8
  9. AntigeL

    AntigeL 29 ans, Brabant Wallon

    Ah merde :grinning:
    Bon bah alors je prend l'option de browning, structure du chassis posee a moitie sur l'assise et moitie sur le seuil

    AntigeL , 2 Décembre 2019
    #9
  10. browning

    browning Liège

    Fradeco a certainement la solution dans sa manche ;)

    browning , 2 Décembre 2019
    #10
  11. browning

    browning Liège

    je te conseille aussi une autre mise en oeuvre pour l'assise.
    chez moi, j'ai un bloc ytong de 24cm. et malgré ça et la chape PU, je sens une petite différence de température au pied du châssis.

    avec une assise en béton directe avec ta chape traditionnelle... je ne te raconte pas le pont thermique

    browning , 2 Décembre 2019
    #11
  12. patagogo

    patagogo 51 ans, Brabant Wallon

    Exemple de réalisation: upload_2019-12-2_22-45-50.png

    patagogo , 2 Décembre 2019
    #12
  13. AntigeL

    AntigeL 29 ans, Brabant Wallon

    quelle methode il existe pour reduire le pont thermique a part l'ytong ?

    AntigeL , 2 Décembre 2019
    #13
  14. intègre

    intègre 73 ans, Namur

    La mousse de verre Foamglas ??

    intègre , 2 Décembre 2019
    #14
    gregoryu et Jeuris aiment ça.
  15. AntigeL

    AntigeL 29 ans, Brabant Wallon

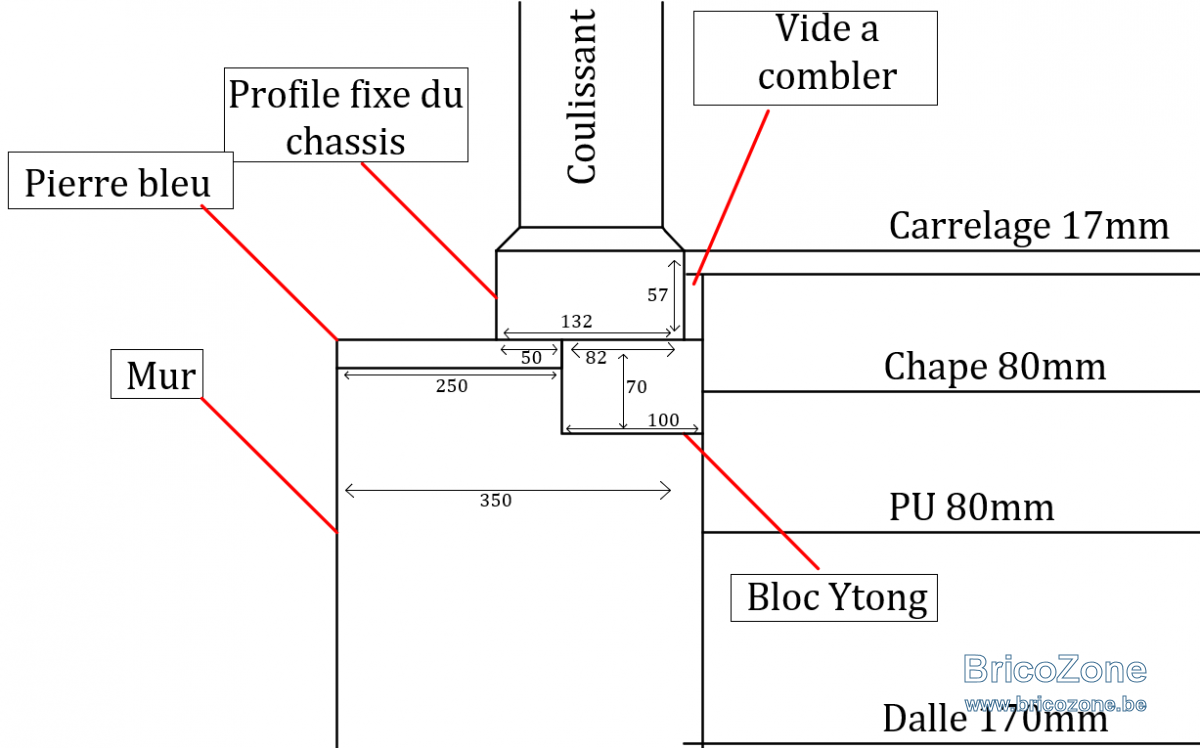

    J'ai une quetion plus precisement a propos du bloc ytong car je partirai vers cette solution. Je prepare tout doucement le terrain pour le placer. Le technicien m'a donne les mesures precises du profile. Je dois placer celui-ci a 57mm sous le niveau du sol, la partie fixe du coulissant doit reposer sur 82mm de bloc ytong et 50mm de pierre de seuil pour une total de profondeur de 132mm. Voici le plan de ce que ca donne:


    Ma question est a propos du bloc ytong et de la membranne d'etancheite. Est-ce que je peux laisser un bloc ytong de 100mm de profondeur x 70mm de hauteur comme affiche sur le plan ? Sachant que le chassis reposera a 3/2 sur ce bloc ytong et 1/3 sur la pierre bleu ? D'apres moi c'est OK vu que le bloc ytong est scelle sur le mur epais.

    A propos de la membranne, si je comprend bien le plan partage par @patagogo , celle-ci doit etre placee contre le bloc ytong, entre lui et le chassis, et suivre jusqu'en au du niveau 0.


    Apres ca, je devrai remonter un mur de brique en guise de finition exterieure car c'est vide pour le moment
    IMG_20191207_110146.jpg IMG_20191207_111302.jpg IMG_20191207_132326.jpg IMG_20191207_135717.jpg IMG_20191207_135724.jpg IMG_20191207_135822.jpg IMG_20191207_140406.jpg IMG_20191207_141224.jpg

    AntigeL , 7 Décembre 2019
    #15
    gregoryu aime ça.
  16. Jeuris

    Jeuris Liège


    Jeuris , 7 Décembre 2019
    #16
    gregoryu et AntigeL aiment ça.
  17. AntigeL

    AntigeL 29 ans, Brabant Wallon

    Voici l'avancement

    Finalement j'ai décidé de retirer une couche supplémentaire de pierres de la façade pour avoir plus de marge et de ce fait pouvoir mettre des ytong de 100mm de hauteur (au lieu de 70)

    AntigeL , 8 Décembre 2019
    #17
  18. Jeuris

    Jeuris Liège

    Une chose que je ferai aussi isolant dans les poutres metalique

    Jeuris , 8 Décembre 2019
    #18
  19. flashman

    flashman Liège

    Normalement, tu es censé enlever une demi brique un tas sur deux à la battée, et, faire un appareillage correct... Ça ne va ressembler à rien si tu monte juste un trumeau en laissant un joint droit (joint qui va se fissurer tout le temps en prime).


    Un trait avec une grosse disqueuse dans chaque joint, un coup de ciseau à brique, ça saute tout seul.:p

    flashman , 8 Décembre 2019
    #19
    intègre aime ça.
  20. AntigeL

    AntigeL 29 ans, Brabant Wallon

    Oui en effet je me suis fait la même réflection ça risque d'être moche. Mais à terme on va mettre un crepit sur toute la façade car depuis que j'ai ouvert la baie j'ai 3 brique différentes sur celle-ci...
    Mais c'est vrai que pour le côté esthétique jusque là je ferai peut-être bien ce que tu dis.

    Prochaine étape est de placer mes pierres de seuil pour justement pouvoir maçonner ces batees proprement

    AntigeL , 9 Décembre 2019
