Point lumineux avec interrupteur double va et vient

Cyclotron

• 24 Juillet 2025

• #1

Bonjour,
Je suis occupé sur un schéma unifilaire et je me rends compte que l'installation comporte dans un local deux interrupteurs double va et vient qui commandent 2 éclairages distincts.
Est ce que je dois considérer cette partie d'éclairage comme 1 point lumineux ou 2 points lumineux, compte tenu qu'il n'y a qu'une seule arrivée de courant et que de plus au sens du RGIE et/ou d'un organisme de contrôle ( et non de la norme) :
Par «point lumineux», il faut interpréter un ou plusieurs luminaires commandés simultanément.
Merci pour une réponse



toyonski

• 24 Juillet 2025

• #2

Si ils sont distincts, ils ne sont donc pas commandés simultanément !
Je dirais 2 points, sans être un spécialiste ; autant avoir un schéma le plus complet possible ...



flashman

• 24 Juillet 2025

• #3

C'est deux points...



Cyclotron

• 24 Juillet 2025

• #4

Bonjour et merci pour la réponse.

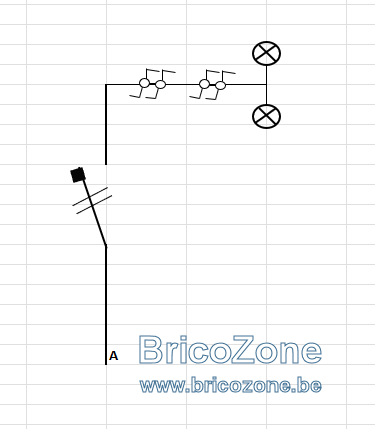

Je pense la même chose mais un doute comme j'arrive avec une seule alimentation au premier interrupteur et mon schéma unifilaire est le suivant

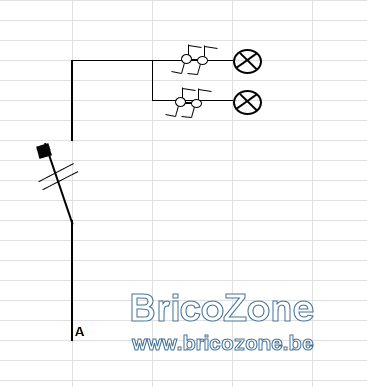

et non celui-ci



flashman

• 24 Juillet 2025

• #5

Tout ce qui est derrière un disjoncteur se trouve forcément derrière une seule alimentation... on s'en tape de ça, c'est un unifilaire... la question ne se pose même pas.


Et ça se dessine d'ailleurs comme 2 éclairages distinct, pas comme sur le schéma (c'est 2 points lumineux normaux, on s'en moque que ce soit la même alim).



Cyclotron

• 24 Juillet 2025

• #6

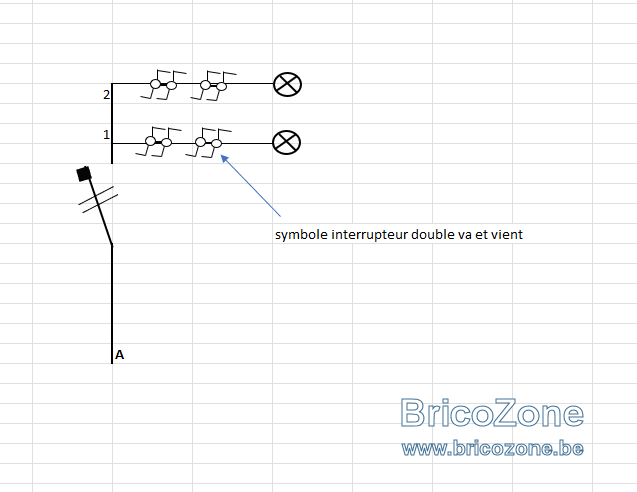

comme ceci alors



U

Ulysse 2

• 24 Juillet 2025

• #7

Le problème est que cet interrupteur est le seul qui n'a pas de symbole RGIE.
Si vous dessinez un montage double allumage, il a 2 manette et 2 groupes de récepteurs. C'est un seul circuit.
Comme vous le présentez dans le 1er dessin de #4, c'est très bien. Cela ne fait que 1 point.



Cyclotron

• 24 Juillet 2025

• #8

ouiiiiiii exactement c'est le seul pour lequel il n'y aucun symbole qui lui est attribué .
J'avais un doute soit un point soit 2 points.
Toutefois on faisant une analogie (justement) avec un interrupteur (simple) double allumage on commande 2 luminaires et on ne compte que 1 point et donc on pourrait prendre le même raisonnement pour un double va et vient non !
Merci pour votre avis qui permet d'avancer



flashman

• 24 Juillet 2025

• #9

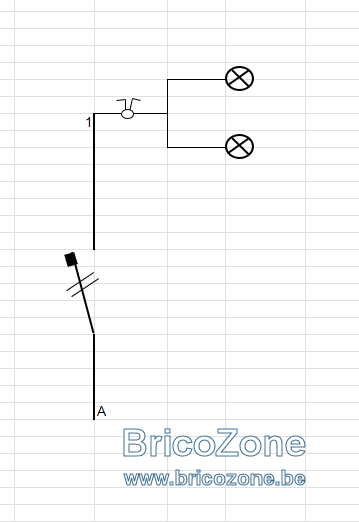

Ce n'est pas correct si représenté ainsi.

Un double va et vient, c'est simplement représenté comme 2 va et vient indépendant (on s'en tape que c'est en un interrupteur où en 2... ce sont 2 va et vient, point. C'est un unifilaire... pas un schéma de câblage).


Et, normal qu'il n'est pas dans la bibliothèque vu que l'on est pas censé le représenter ainsi...



Dernière édition: 24 Juillet 2025

flashman

• 24 Juillet 2025

• #10

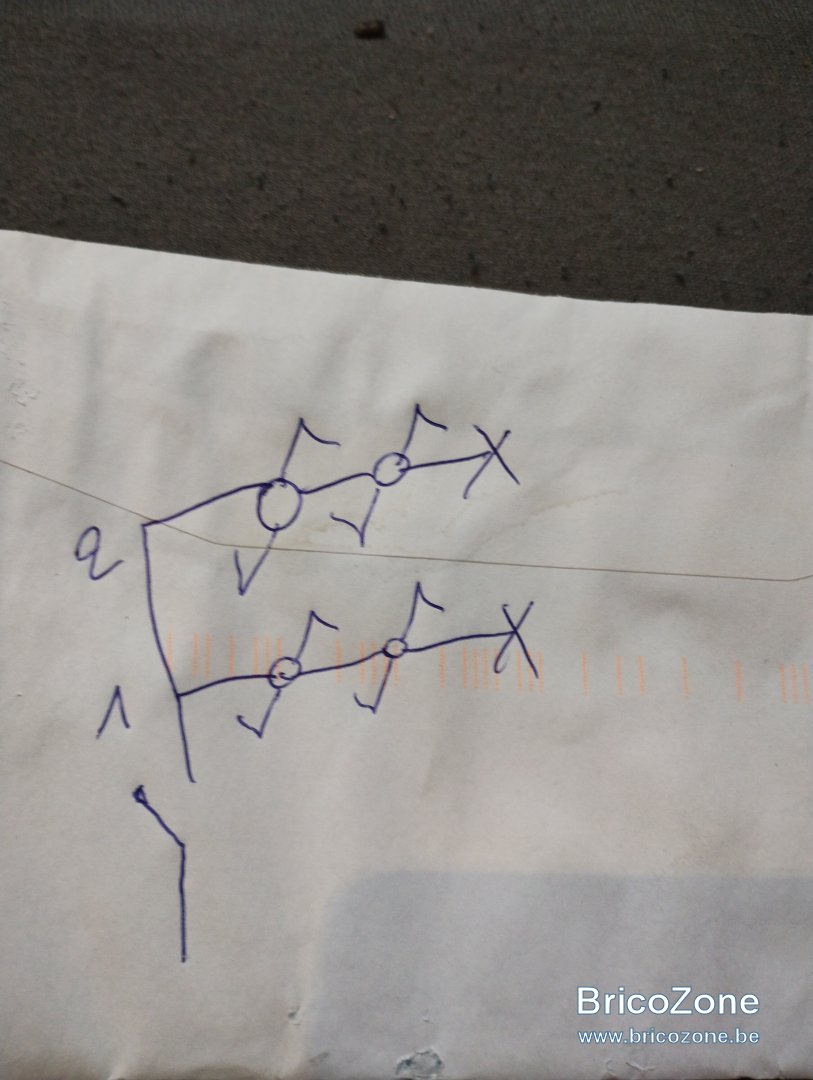

C'est comme ça que c'est censé être représenté...

Et ce sont 2 choses commandées séparément, c'est forcément 2 points (je ne comprends même pas pourquoi vous vous posez la question, c'est logique quand-même...).


Et un interrupteur simple double allumage, c'est pareil, c'est 2 groupes commandés, c'est 2 points.



Dernière édition: 24 Juillet 2025

Cyclotron

• 24 Juillet 2025

• #11

Bonsoir,
Il me semble que dans tout forum, les questions posées permettent d'avoir une réponse qui éclaire,qui rassure,qui lève un doute ou le contraire enlever une certitude. Certaines peuvent sembler banales,sans importance voire inopportunes pour certaines personnes mais importantes pour d'autres.
Vous semblez être sûr de vous et bien tant mieux, moi j'avais un doute pour élaborer mon plan unifilaire et en consultant la NORME QUI FAIT FOI, j'ai finalement trouvé la réponse à ma question.
Toutefois, je prends en considération votre explication et poserait la question à un organisme de contrôle;
Cordialement



perenoel123

• 24 Juillet 2025

• #12

Cyclotron a dit:

Bonsoir,
Il me semble que dans tout forum, les questions posées permettent d'avoir une réponse qui éclaire,qui rassure,qui lève un doute ou le contraire enlever une certitude. Certaines peuvent sembler banales,sans importance voire inopportunes pour certaines personnes mais importantes pour d'autres.
Vous semblez être sûr de vous et bien tant mieux, moi j'avais un doute pour élaborer mon plan unifilaire et en consultant la NORME QUI FAIT FOI, j'ai finalement trouvé la réponse à ma question.
Toutefois, je prends en considération votre explication et poserait la question à un organisme de contrôle;
Cordialement

Cliquez pour agrandir...

Quel normes?



Cyclotron

• 24 Juillet 2025

• #13

Bonsoir
La norme sur laquelle s'est appuyée récemment le RGIE en juin 2023 pour imposer 8 circuits max par différentiel 30 mA avec les calculs à la clef .



perenoel123

• 24 Juillet 2025

• #14

Récemment ...il y a la version du 28/10/2024 applicable au 1/3/2025.Toujours utiliser la dernière version.



Cyclotron

• 24 Juillet 2025

• #15

Oui parfaitement mais l'imposition de 8 circuits par différentiel n'a pas été abrogé avec la dernière version quand même.
C'est une obligation récente enfin !



perenoel123

• 24 Juillet 2025

• #16

Cyclotron a dit:

Oui parfaitement mais l'imposition de 8 circuits par différentiel n'a pas été abrogé avec la dernière version quand même.
C'est une obligation récente enfin !

Cliquez pour agrandir...

Ne pas confondre circuits et points,en aval d'un différentiel c'est 8 circuits(disjoncteur),si c'est des prises c'est 8 points par circuits a savoir que deux trois,quatre prises recouvertes par une seul et unique plaque compte pour un point et que pour les circuits d'éclairage pur,il n'y a pas de limitation de points.



Cyclotron

• 24 Juillet 2025

• #17

exactement et c'est bien de le préciser mais ici il s'agit de 8 circuits imposés par le RGIE découlant de l'application impérative de la norme



Cyclotron

• 24 Juillet 2025

• #18

Bonne fin de soirée et à l'occasion d'une autre discussion , d'un autre échange.
Cordialement
