Circuit Mixte pour Véranda (Schéma Unifilaire)

Bonjour,
Mon circuit de véranda se compose comme ceci (suite à l'achat de ma maison):

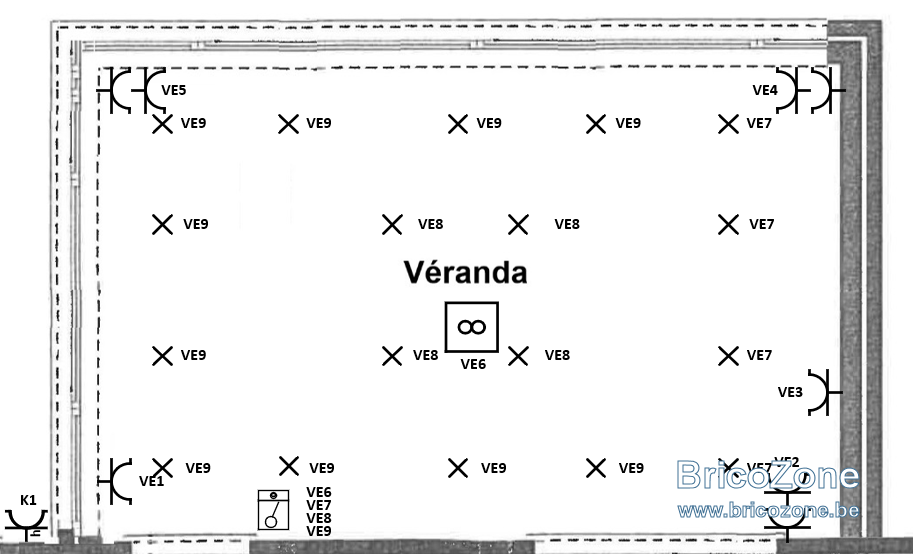

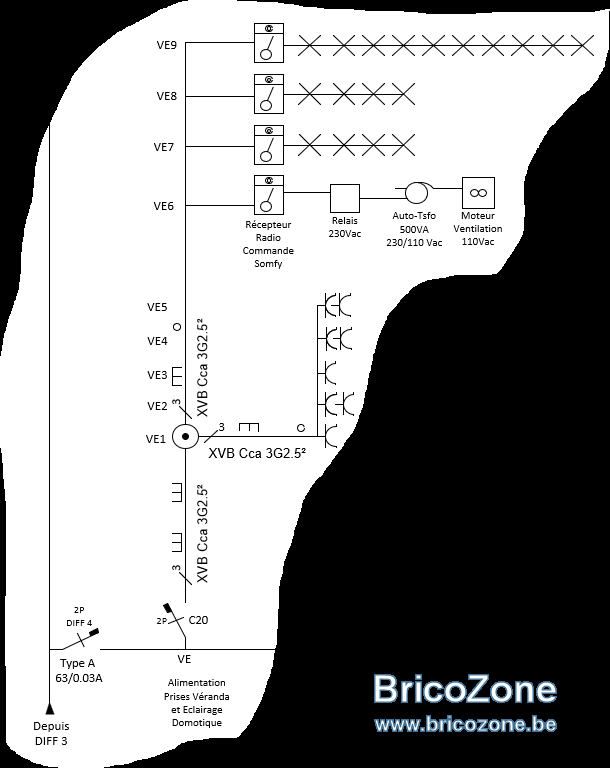

1 x Disjoncteur 2P 20A alimentant la véranda avec un XVB 3G2.5 à partir d'une boite de dérivation, d'où 2 câbles XVB 3G2.5 partent vers la véranda (1 câble pour éclairage et domotique et l'autre pour les prises). Je mets mon schéma unifilaire et position en annexe.
Pouvez-vous me dire si je peux considérer mes 4 modules RTS Somfy comme étant un seul point lumineux commandé par une seule télécommande avec 4 boutons au point de vue RGIE?
Ceux-ci sont placé en parallèle dans le faux plafond de la véranda et alimentent 4 charges respectives. (voir schéma unifilaire).
Sinon, je me retrouve, comme vous le verrez sur le schéma, avec 9 circuits sur mon 20A ... Dois-je séparer les deux circuits ou pas? Que va dire le contrôleur? Sinon, je pensais tirer un deuxième cable 3G2.5 vers la boite de dérivation et de séparer les circuits (ce qui me demande de rajouter un disjoncteur de 10 ou 16A et de tirer un nouveau câble...)
Merci d'avance,
Antoine.

Comme les prises ne sont pas toutes dans un seul boîtier, elles compte pour 5 points. Plus les 4 éclairage = 9 points sur VE. Peut-être vous est-il possible de supprimer une prise seule ?

En effet oui, mais ma question était surtout au niveau des modules radio Somfy, sont-ils assimilables à un circuit, ou bien à 4 circuits, sachant qu'il y a 4 modules.
Mais bon, en y réfléchissant, si je veux garder toutes les prises, je pense que le mieux serait de tirer un 3G2.5 en plus et de rajouter un disjoncteur.
Sauf si je peux adapter mon schéma et le remplacer par 1 circuit d'éclairage + moteur ventilation?
Merci!

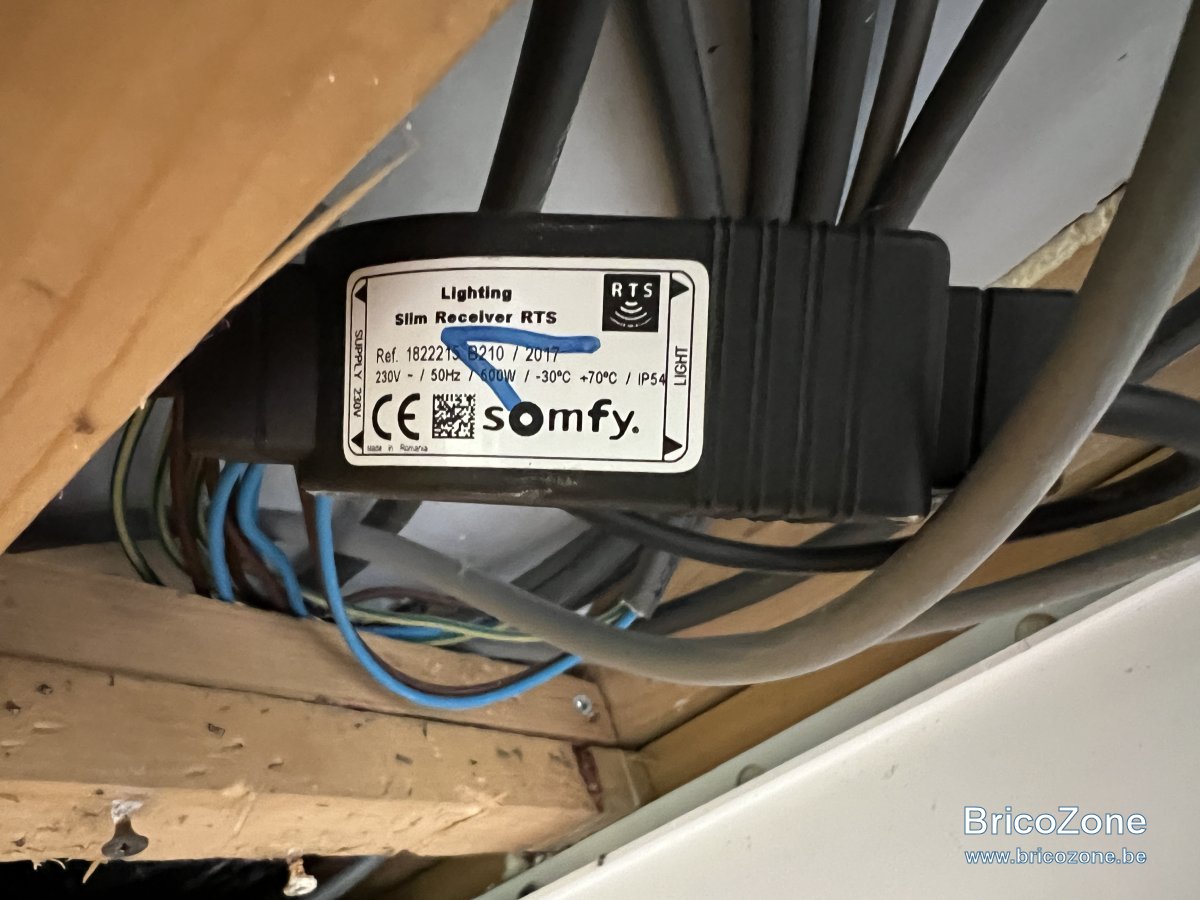

Les raccordements au niveau du récepteur somfy ne sont pas aux normes... La gaine grise des câbles doit rentrer jusqu'à l'intérieur des appareils.
On ne doit jamais pouvoir voir un des fils de couleur (brun, bleu, jaune/vert) quand tout est refermé.


En électricité, un des principes de bases, c'est qu'il faut obligatoirement une double isolation partout.

Bonjour flashman,
Oui, c’est un peu le foutoir dans ce faux-plafond de véranda. Quand j’ai découvert ce qu’il y avait, je me suis vraiment demandé comment les personnes qui ont fait l’installation ont pu faire ça… L’ancien propriétaire n’était pas du tout bricoleur et donc il n’a sûrement pas vérifié le travail de « l’électricien ». J’essaierai un jour de corriger tout ça en passant par des boîtes de dérivation mais pour le moment, ce n’est pas la priorité. Surtout que la trappe de visite est super petite donc j’aurai du mal à travailler proprement sans la refaire.
Par contre, que proposes-tu pour mieux câbler les récepteurs Somfy? Je dois quand même un moment donné, dégainer et dénuder les fils pour les connecter "côté supply"... Il y aura toujours un peu de fils dégainés, j'ai pas le choix... D'autant plus que le côté aval (LIGHT) est précablé avec seulement 30cm de câble. Donc je suis obligé de laisser les récepteurs Somfy proches de leurs "charges".

C'est fait exprès pour pouvoir rentrer le câble à ras... comme tout matériel électrique.

Et, si ce n'est pas le cas, le tout doit être dans une boîte de dérivation, qui, elle, crée la double isolation.
