Pose d’un boîtier double Ip55 Prise + Interrupteur

  • #1
Bonjour,

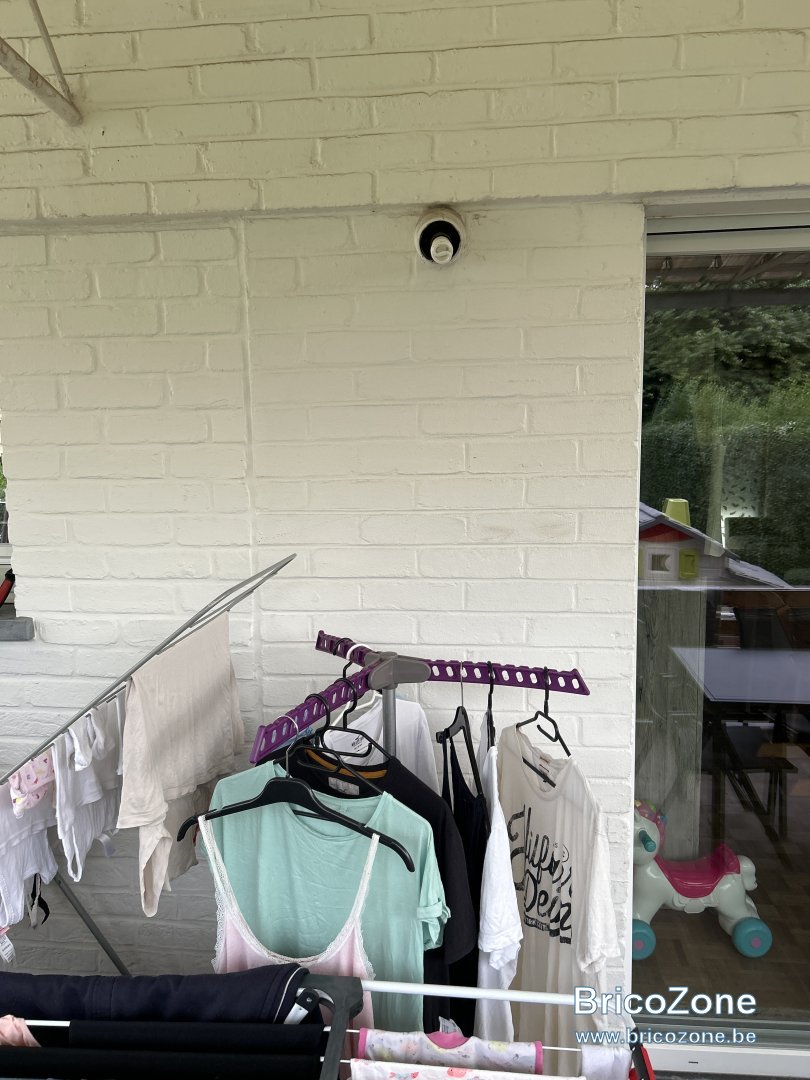

suite à des rénovations dans ma maison, j’ai supprimé un interrupteur qui contrôlait une lumière extérieure, j’ai donc relié par un Wago les câbles qui arrivaient à l’interrupteur et en repartaient, ce qui donne un éclairage continu en extérieur.

À présent, de ce courant continu en extérieur, je voudrais alimenter un double boîtier Ip55 avec un interrupteur qui contrôlera l’allumage de 2 TL LED, et une prise afin d’alimenter les appareils à l’extérieur.

Ma question est la suivante:

Dois-je à l’emplacement du fil continu existant, placer un boîtier de dérivation qui amènera le courant dans le double boîtier à hauteur d’homme, et repartir du double boîtier vers la boîte de dérivation en out, afin d’en ressortir pour alimenter les 2 TL en hauteur ? (Je ne sais pas si je m’exprime correctement, je débute en électricité )

D’avance merci et belle soirée à tous

  • #2

  • #3
Bonjour,
D'abord et avant tout il faut vous assurer que la section des conducteurs soit au minimum en 2.5² et le calibre du disjoncteur de ce circuit maximum 16Am.

  • #4
Bonjour,
D'abord et avant tout il faut vous assurer que la section des conducteurs soit au minimum en 2.5² et le calibre du disjoncteur de ce circuit maximum 16Am.

Bonsoir, l’installation a complètement été revue en 2022 donc aucun soucis pour ça, il ne me restait qu’à faire les aménagements extérieurs. (Nouvelle boîte à fusible et nouveau câblage de toute l’habitation)

  • #6
Peut importe que l'installation a été revue en 2022, il faut bien s'assurer que la section de ce circuit soit en 2.5² minimum et disjoncteur 16 Am maximum..

Bonjour,

je viens de vérifier et le disjoncteur est bien un 16a et la section du circuit est de 2.5 pour toute l’installation (prise + eclairage)

  • #7
Le nombre de point est limité à 8, un inter + une prise cela fait deux points, donc le circuit existant doit avoir max 6 points

  • #8

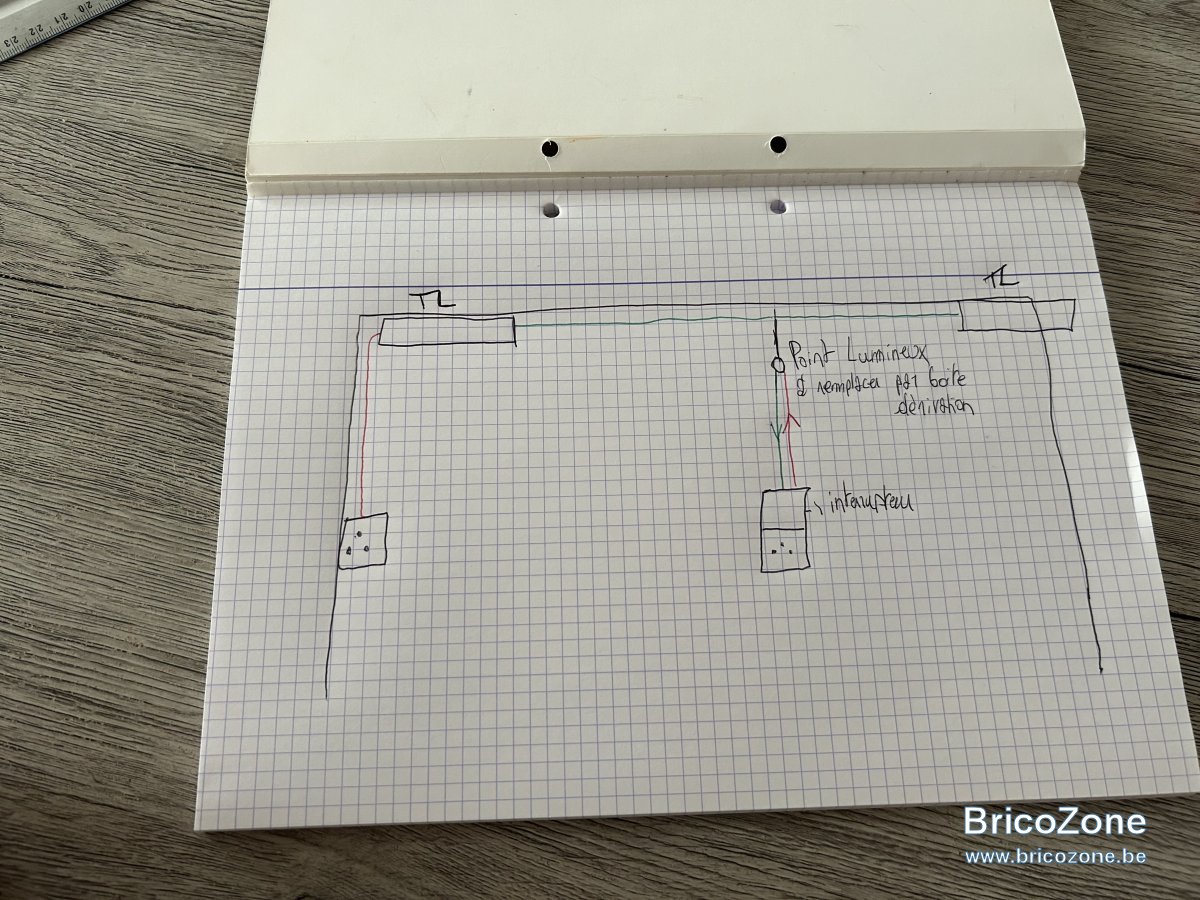

Re-bonjour, voici approximativement le schéma que je voudrai réaliser, en sachant que le câble existant est en 2.5* et que le circuit en comporte que 3 points actuellement. J’aimerai comme sur le schéma entourer la sortie existante par une boîte de dérivation, descendre sur un double bloc interrupteur (pour éclairage) et prise. Remonter dans le boîtier de dérivation et partir alimenter d’un côté un TL, et de l’autre un TL + un bloc prise seul.
Pourriez vous me dire quels branchements sont à réaliser, c’est à dire partir avec la phase et le neutre existant, à quoi les raccorder en premier, et les ponts à réaliser pour alimenter le tout :-)

Un tout grand merci ! (Un gros noob en elec )


  • #9
L'interrupteur commande également la 2eme prise, ou toutes les prises doivent pouvoir fonctionner quelque soit la position de l'interrupteur ?

  • #10
Bonsoir,

j’aimerais que l’interrupteur ne soit utilisé que pour actionner l’éclairage, que les prises puissent fonctionner avec l’interrupteur en off (aussi bien le double bloc que la prise seule)

  • #11
Bonsoir,

j’aimerais que l’interrupteur ne soit utilisé que pour actionner l’éclairage, que les prises puissent fonctionner avec l’interrupteur en off (aussi bien le double bloc que la prise seule)

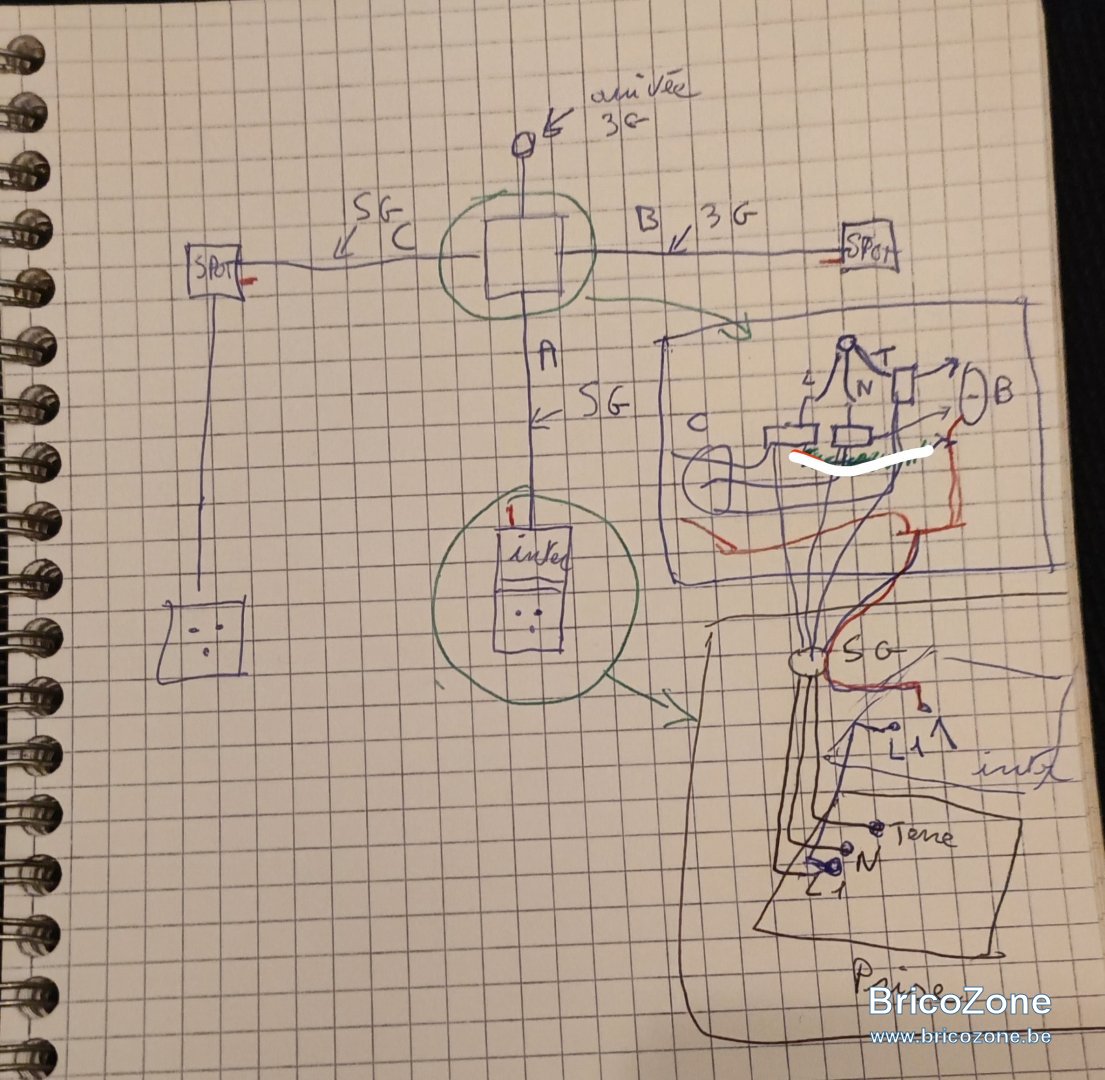

En gros c'est ça : (ne pas tenir compte du trait blanc)
Le neutre (le fil bleu) et la terre vert/jaune sont toujours ensemble
Et la phase, le marron.

Les prises sont branchées de façon classique.
Pour l'interrupteur, il faut ponter la phase depuis la prise, via une autre couleur disponible dans le 5g (qui ne soit pas déjà utilisé pour les prises)

La phase des éclairages sera branché avec ce fil (trait rouge sur mon schéma)

Bien couper le disjoncteur avant d'intervenir ;)
