Problème de pression sur circuit d'eau de pluie

Bonjour,



Ma maison est équipée d'une système de récupération / filtration / distribution d'eau de pluie. Toute la maison est alimentée en eau de pluie (eau chaude et eau froide) à l'exception d'un robinet d'eau froide dans la cuisine.



Le système est conçu de cette manière: une citerne enterrée reliée à un groupe hydrophore qui se trouve dans mon garage (bâtiment séparé de la maison) qui aspire l'eau de la citerne et la refoule dans la maison. Dans le garage se trouve un premier triple filtre classique (pour protéger le circuit d'eau du garage), puis dans la maison un surpresseur (Grundfos Scala 2) et ensuite un triple filtre avec traitement UV.



Mon problème est que je n'ai jamais pu avoir une pression satisfaisante de manière constante. Tous les raccords ont été vérifiés, rien ne fuit. L'aspiration flottante est bien équipée d'un clapet anti-retour. Cela fonctionne parfois correctement pendant un temps, puis plus (la pression est bonne à l'ouverture du robinet, puis fini par faiblir après quelques minutes s'il s'agit d'une douche par exemple).



Au début j'avais un groupe Wilo Rain 3-24, qui est une usine à gaz niveau réglages (https://wilo.com/be/fr/Produits-et-compétences/fr/produits-applications/wilo-rain3/rain3-24-em



Et j'ai actuellement un groupe Grundfos Scala system 3-45 (https://product-selection.grundfos....72?pumpsystemid=2261688941&tab=variant-curves)



Ce dernier ne donne pas de meilleurs résultats.

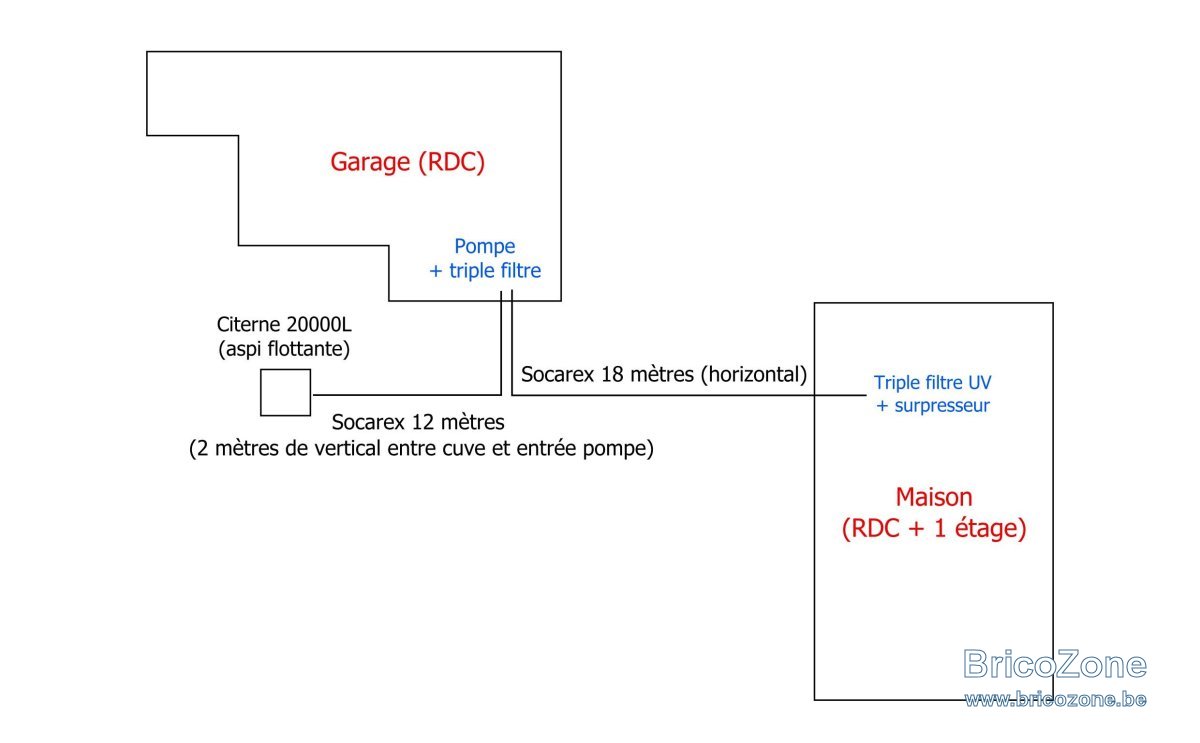

Au vu du schéma, pensez-vous que la hauteur manométrique est simplement trop importante? Il n'y a quasiment pas de tuyauterie verticale (environ 2 à 3 mètres de la citerne à l'entrée du groupe hydrophore), quasi tout la conduite est horizontale.



J'ai pensé mettre une pompe de charge immergée dans la citerne, branchée sur le relais de la pompe du groupe hydrophore afin que l'eau soit poussée de la citerne vers la pompe pour aider le groupe hydrophore lorsqu'il se met en marche, qu'en pensez-vous?



Merci!

Bonjour,
j'ai une installation similaire à la votre (excepté que je travaille avec pompe immergée). J'avais également des problèmes de pressions. Le placement d'un ballon de réserve tampon (120L) a solutionner le problème. Celui est à placer APRES votre traitement UV et vous mettez un anti-retour juste avant le ballon car vos longueurs de SOCAREX sont déjà importante ce qui rend plus difficile un maintient de pression. Le ballon régulera alors la pression ds votre maison.

Bonjour,

Merci pour l'info. Ce ballon serait donc une réserve de pression? Une fois le ballon vide (longue douche par exemple), l'avantage de cette réserve est-elle perdue ou bien est-elle reconstituée en permanence par la pompe?

Merci.

edit: par soucis de place, ce réservoir ne pourrait pas se mettre dans mon garage juste après l'hydrophore?

Psxmax80 a dit:

Bonjour,

Merci pour l'info. Ce ballon serait donc une réserve de pression? Une fois le ballon vide (longue douche par exemple), l'avantage de cette réserve est-elle perdue ou bien est-elle reconstituée en permanence par la pompe?

Merci.

edit: par soucis de place, ce réservoir ne pourrait pas se mettre dans mon garage juste après l'hydrophore?

Cliquez pour agrandir...

Attention qu’on parle d’un vase d’expansion et non d’un simple ballon. Celui ci n’est jamais « vide ».
La pompe fait l’appoint de pression dès que nécessaire

Avec une multiplication de filtre en série, ça augmente les pertes de charge.
Il y a-t-il des manomètres en sortie des filtres?
Attention que si les filtres du garage se colmatent, la pompe de la maison va forcer pour aspirer -> c’est pas le top.

Ce serait donc un ballon à vessie de ce type? (ou diaphragme?)

https://www.pompes-direct.com/surpr...ical-100-l-avec-raccord-pressostat/70983.html

On est bien d'accord que dans mon cas pas besoin de pressostat, l'hydrophore va refouler jusqu'à remplir le ballon avec 3,6 bars de pression (valeur du pressostat de mon groupe)?

Je n'ai pas de manomètre en sortie de filtre non. Les filtres ont été nettoyés / changés il y a peu!

Concernant le placement dans la garage, cela parait ok? Cela solutionnerait grandement mon problème de place...

La solution du ballon me semble top ,vu que ma pompe s'essouffle après un temps.

Psxmax80 a dit:

Ce serait donc un ballon à vessie de ce type? (ou diaphragme?)

https://www.pompes-direct.com/surpr...ical-100-l-avec-raccord-pressostat/70983.html

On est bien d'accord que dans mon cas pas besoin de pressostat, l'hydrophore va refouler jusqu'à remplir le ballon avec 3,6 bars de pression (valeur du pressostat de mon groupe)?

Je n'ai pas de manomètre en sortie de filtre non. Les filtres ont été nettoyés / changés il y a peu!

Concernant le placement dans la garage, cela parait ok? Cela solutionnerait grandement mon problème de place...

La solution du ballon me semble top ,vu que ma pompe s'essouffle après un temps.

Cliquez pour agrandir...

Il vaut mieux l’installer près des utilisateurs, sinon l’effet sur quasi nul.
Le pressostat de la pompe est suffisant,

Ok, je vais voir ce que je peux faire dans le local technique maison.

La seule chose qui me chipote, c'est que la pompe principale est déjà costaude, et qu'il y a en plus un surpresseur performant dans la maison. J'ai beau réfléchir, tout me semble ok point de vue connexion / fuites.

Parce que bon, hydrophore + ballon surpresseur de 100L + pompe surpresseur, ça commence à faire beaucoup de matériel pour pomper de l'eau de pluie horizontalement.

Je me demande si ce n'est pas la longueur de la conduite d'aspiration (12m de longueur, quasiment tout horizontal) qui pose problème. Et si une pompe immergée qui pousse l'eau vers le groupe pour aider ne serait pas un premier pas. Reste à voir comment la connecter au groupe pour qu'elle démarre en même temps que la pompe secondaire (pompe immergée avec un flotteur réglé un poil plus haut que celui du groupe pour la couper lorsque le basculement se fait sur l'eau de ville).

Merci!

Quel est le diamètre du socarex?

C'est du 1 pouce.

Perso avant de me tracasser je placerais des manomètres en sortie des deux panoplies de filtre histoire de pouvoir parler chiffre et non de ressenti.

C’est vrai! Je vais faire ça.

Meme si à l’ouverture des robinets, la pression est très bonne! Cela chute par la suite.

Psxmax80 a dit:

C’est vrai! Je vais faire ça.

Meme si à l’ouverture des robinets, la pression est très bonne! Cela chute par la suite.

Cliquez pour agrandir...

Justement tu pourras quantifier la perte après X temps et voir si la pompe surpresse correctement ou non.
