Problème d’interrupteur va-et-vient et disjoncteur après remplacement de coffret électrique

Jabra

Jabra

  • #1
Bonjour à tous,

Je rencontre un problème suite au remplacement de mon coffret électrique. J’ai soigneusement étiqueté chaque câble qui sortait du haut de chaque module et les ai reconnectés sur des disjoncteurs neufs. J’ai également retiré d’anciens modules qui ne semblaient pas être utilisés.

Mon problème :
  • Lorsque je lève le disjoncteur correspondant à une lampe au plafond, la lampe s’allume immédiatement.
  • Si j’appuie sur l’interrupteur (type va-et-vient), le disjoncteur concerné déclenche, et parfois même le général saute.
Informations supplémentaires :
  • L’interrupteur en question est un modèle va-et-vient, mais il n’y a que deux fils connectés sur un câble 4 fils (les deux autres fils ne sont pas dénudés, ni du côté de l'interrupteur, ni dans le coffret et ne semblent pas avoir été utilisés, ce qui exclut un télérupteur à première vue).
  • Si je démonte l’interrupteur et lève le disjoncteur, les lampes s’allument automatiquement.
    • Dans cette configuration, j’ai 220 volts mesurés sur les deux fils connectés à l’interrupteur.
    • Si je coupe le disjoncteur, je n’ai plus de tension sur ces deux fils.
Questions :
  1. Est-ce qu’une inversion phase/neutre pourrait expliquer ce comportement ?
  2. Comment cela pouvait-il fonctionner ?
Je vous remercie d’avance pour vos conseils et idées, car je suis un peu perdu face à ce problème.

  • #2
Faire le test avec uniquement ce disjoncteur, les autres étant ouvert sauf les disjoncteurs amont éventuel. Que dit le résultat?

  • #3
hello,

"""L’interrupteur en question est un modèle va-et-vient, mais il n’y a que deux fils connectés sur un câble 4 fils (les deux autres fils ne sont pas dénudés, ni du côté de l'interrupteur, ni dans le coffret et ne semblent pas avoir été utilisés, ce qui exclut un télérupteur à première vue)."""

- qui dit va et vient dit au moins 2 interrupteurs avec fil navettes, quid ?
- 2 fils de connectés, mais à quoi? c'est l'Alimentation? j'espere que la phase et neutre n'ont pas été câblés en direct sur l'interrupteur, ça expliquerais le declenchement du disjoncteur :D

- comment est câblé l'autre interrupteur ?
;)

  • #4
C est quoi un va et vient ? C est pas un poussoir ? Ou un inter à 2 positions? La lampe est commandée depuis combien d endroit?

  • #5
Bonsoir
C’est bien un poussoir. Les branchements n’ont pas été modifiés du coter de l’interrupteur. Il n’y a qu’un interrupteur pour la lampe. L’interrupteur semble bien câblé sur le 220 puisque quand je lève le dijoncteur la lampe s’allume mais il y a aussi du courant sur l’interrupteur (220). Quand je l’abaisse plus de courant sur l’interrupteur ni sur la lampe. Je n’ai pas touché au plafonnier non plus. On dirait donc que les deux fils qui sortent du dijoncteur vont à la lampe et au plafonnier. Et on dirait aussi que l’interrupteur est après la lampe puisqu’il n’y a que deux fils.

  • #6
Si c'est un poussoir, dans ce cas, il faut un télérupteur...

  • #7
La manette revient bien en place quand on appuie dessus ?
Un poussoir, il y a un ressort, la manette revient dans la position initiale (ça n'envoit qu'une impulsion).


Ne pas confondre/mélanger interrupteur et bouton-poussoir, ce sont 2 choses biens distinctes qui s'utilisent totalement différemment.
Un interrupteur s'utilise seul et se suffit à lui-même.
Un poussoir s'utilise avec un "récepteur", il ne sert à rien tout seul, il n'envoit qu'une impulsion, qui, elle peut activer différents éléments.


Vous parliez de va et vient... Si c'est le cas, c'est un interrupteur, pas un poussoir.

  • #8
Le poussoir revient à sa position.
Pour un télé rupteur il faudrait 2x 2 câbles. 2 pour alimenter la lampe et 2 pour la commande.
Et comme seul 2 câbles sortent du dijoncteur et qu’en plus la lampe et l’interrupteur ont du 220 quand je lève le dijoncteur c’est qu’ils sont sur le même circuit.
Et cela fonctionnait avant avec des deux fils (je n’ai pas touché à l’interrupteur ni au plafonnier).

  • #10
Une photo du poussoir ouvert et des fils...?

Si c'est un poussoir, c'est qu'il y a un télérupteur quelque part... Il ne sert à rien sans un module à commander...


Sûr que vous n'avez pas mélangé 2 circuits ? Si vous coupez tout sauf ce disjoncteur, la lumière s'allume, et, il y a bien du courant au poussoir ?

  • #11
Quand je lève ce disjoncteur la lumière s’allume et j’ai du 220 entre les deux fils de l’interrupteur. Quand je le baisse tout se coupe. C’est cela qui est bizarre je ne comprends pas comment ça fonctionnait avant.
Je rénove ce commerce et je ne sais pas ce qu’il y a dans le plafond mais même si il y avait un telerupteur il n’y aurait alors pas de 220 sur l’interrupteur quand je lève le Dijoncteur.

  • #12
Que dit le test demandé au #2 ?

  • #13
"""Je rénove ce commerce et je ne sais pas ce qu’il y a dans le plafond mais même si il y avait un telerupteur il n’y aurait alors pas de 220 sur l’interrupteur quand je lève le Dijoncteur."""

ben si, on mesure (multimetre) toujours 230V au borne de l'int/poussoir (circuit ouvert) avant d'appuyer dessus ;)

envoyer les photos ;)
- le plafonnier est raccordé où?
;)

  • #14
hql161 a dit:
"""
ben si, on mesure (multimetre) toujours 230V au borne de l'int/poussoir (circuit ouvert) avant d'appuyer dessus ;)
Cliquez pour agrandir...
Je pense avec un interrupteur classique avec 2 fils qui viennent du bas et deux qui en sortent… mais ici il n’y a que deux fils en tout et pour tout.
Et je ne sais pas faire le test je ne suis pas sur place.

  • #15

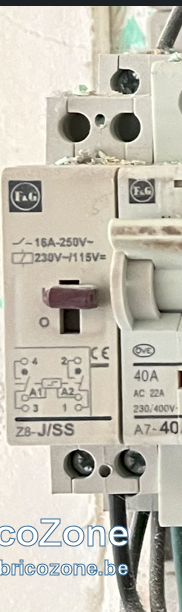

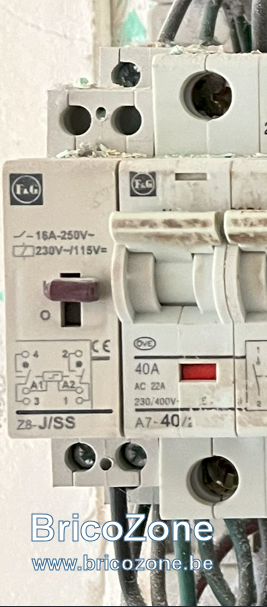

Voici une photo du coffret et du module avant le changement de coffret (petit module à gauche).



Bon ben, c'est bien un interrupteur et je dois apparemment avoir deux autres fils ailleurs...

Merci pour votre aide.


Dernière édition:
  • #16
Hello,
Ce module s'appelle télérupteur.
;)

  • #17
Vous nous montrez une photo de télérupteur pas un interrupteur:confused::worried:

  • #18
Effectivement, honte sur moi. Comme j'étais certains qu'il n'y a avait que 2 fils je ne pense pas qu'il y avait un télérupteur... Il faut donc que je trouve les 2 fils manquants.
