Problème pompe lave linge 33 volt en permanence miele novotronic wt 945

La pompe de vidange de mon lave linge miele novotronic wt 945 ne s'enclenche plus.
Tout le reste functionne correctement.

La pompe était dans un sale état à cause d une microfuite sur un tube d evacuation.
Mais la pompe n'est pas en cause, j'en ai essayé une autre.

Des que je mets en marche la machine il y a 33 volt ac envoyé vers la pompe.
Quand la pompe devrait s'enclenche il y a rien qui change, toujours 33 volts.

Inspection visuelle des composants électroniques ne donne rien de suspect.

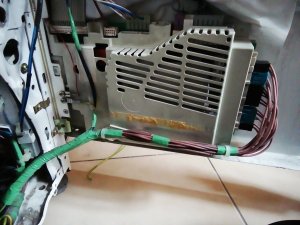

J'ai retracé ce qui alimente la pompe, ce sont les 2 fils à droite en haut de la photo. Il s agit d un branchement sur un circuit en bas de la porte. Il y a un cache en plastique que je ne sais pas comment enlever pour voir.

Je suis bloqué.
La machine à env 25 ans.... Idées ?

Entretemps je sais que la piece sur le photo est un module EL140-A.

Il y a moyen de laisser faire une reconditionnement par envoi de cette piece, cout +/- 100 eur (530 EUR piece neuve miele), mais pas sure qu'elle soit en cause, et puis peut etre que ce n'est pas la base du probleme et qu'elle se recasse sous peu...

J'ai connecté les branchements a mon mutimetre sans connecter la pompe pour mesurer le voltage envoyé a la pompe, 33 volt au lieu de 230 en permanence meme quand la pompe ne doit pas tourner.

Est-ce que je peux supposer que la machine d'il y a 25 ans n'a pas une logique ou elle envoie uniquement le courant quand elle detecte une demande de courant?

Le circuit EL140-A est tenu par des clips, il faut retirer tout, circuit et protection plastique autour en une pièce après avoir enlevé les cables.

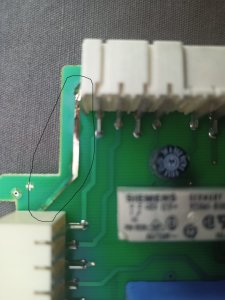

Je pense voir le problème, voir photos plus bas. Il y a des circuits qui se sont décollé (voir photos). Deja vu ca?
Je ne penses pas l'avoir fait en enlevant le cache en plastique.




Ca vaut la peine d'aller a la chasse pour une piece d'occasion, trouvable a100 EUR max, ou est-ce que ces circuits sont "grillés" a cause d'un probleme ailleurs et cela va se reproduire assez vite?

Bonjour Rode ,

J'ai connecté les branchements a mon mutimetre sans connecter la pompe pour mesurer le voltage envoyé a la pompe, 33 volt au lieu de 230 en permanence meme quand la pompe ne doit pas tourner.
Est-ce que je peux supposer que la machine d'il y a 25 ans n'a pas une logique ou elle envoie uniquement le courant quand elle detecte une demande de courant?


réponse : oui c'est uniquement quand il y a envoi de courant , sinon la pompe fonctionnerait tout le temps
oui y a une logique du coup

A ta place je tenterais de souder un strap réalisé avec un cable electrique à la volante entre les deux bornes. Cela peut tenir de longues années comme ça. A tester ? non

J'ai pu acheter un circuit d occasion pour pas cher, la machine remarche!

Rodes a dit:

J'ai pu acheter un circuit d occasion pour pas cher, la machine remarche!

Cliquez pour agrandir...

ça c est super
