Protection circuits mites

G

Guy1955

  • #1
Bonjour,
J'ai lu dans le RGIE
En circuit d' éclairage exclusif, ca en prend au moins 2 protégés alors par des disjoncteurs de 16 A. fils 1,5 ou 2,5.

En circuit prises , le maximum est 8, protégé suivant la charge en 16 ou 20 A maximum et fils 2,5.

En circuit mixte (prises et interrupteurs) maximum 8 et filage de 2,5 . Est-il autorisé de protégé par des disjoncteurs de 20 A.
Merci

  • #3
Perenoel123, je ne l'ai pas vu dans le RGIE.
Sauf que si je reste logique :
éclairage = protection 16A et prises = protection 20A .
Et d'un coup parce qu'on mixte les circuits, l'éclairage devient protection 20A.
C'est vrai qu'il y a de quoi partir un long débat.... Comme j'ai des va et vient et des poussoirs, je vais dédié 2 circuits exclusifs éclairage 16 A .
On finit ça ici !
Merci ;)

  • #4
Peut-on alimenter un circuit éclairage et un circuit prise avec le même 5G2.5 ? Vous avez 2 ans. :)

  • #5
Wark, je ne suis pas dans le même câble.

  • #6
On protège un câble suivant sa section 1,5mm²=16A 2,5mm²=20A on pourrait avoir un éclairage de 3950W en utilisant des interrupteurs 20A ou supérieurs :confused:
Mais on serai obligé d'avoir un circuit dédié cela peu arrivé mais pas en domestique

Cela a peu de change de se présenter mais si un circuit 2,5mm²+T alimente un ampoule de 60w,
L'interrupteur coupe sans problème le circuit pas de surcharge possible, si il y a court-circuit le 20A et le 16A fonctionneront de la même manière (il y a une petite différence dans les courbes mais pour visualiser la différence (en milliseconde) difficile.... peut-être sur un A3.
On peu conseiller de placer des disjoncteurs de 16A partout sauf pour une grosse machine avec un courant de fonctionnement de par exemple un moteur qui en service a besoin de 13A un disjoncteur de 20A sera plus adapté voir plus (25A) si la période de démarrage est trop longue et changement de câble (4mm²)

Dernière édition:
  • #7
En parlant de 2 circuits éclairage distincts dans une installation domestique .
Est-il autorisé de partir 1 circuit du tableau principal et l'autre du tableau secondaire?
J'aurais bien mes 2 circuits sur les plans.

  • #8
Guy1955 a dit:
En parlant de 2 circuits éclairage distincts dans une installation domestique .
Est-il autorisé de partir 1 circuit du tableau principal et l'autre du tableau secondaire?
J'aurais bien mes 2 circuits sur les plans.
Cliquez pour agrandir...
Sans problème.

  • #9
supertoto a dit:
Les A sont des maximums, les sections des minimums.

Donc 2.5 c'est bien 20A max, mais c'est pas une obligation.

Et comme dit plus haut, le matériel standard c'est 16A max. Pour avoir 20A c'est du bipolaire, du moins en niko et legrand, connais pas toutes les marque.

Puis en 2024, circuit éclairage, je vois pas l'intérêt.

Sauf de nouveau en rénovation dans des cas bien spécifique où on sait pas faire autrement.
Cliquez pour agrandir...
C est justement a cause du materiel prévus en 16A(prises,interrupteurs)que certains réceptionnaires refusent les circuits prises en 20A car protection pas adaptée au matériel.

  • #10
perenoel123 a dit:
C est justement a cause du materiel prévus en 16A(prises,interrupteurs)que certains réceptionnaires refusent les circuits prises en 20A car protection pas adaptée au matériel.
Cliquez pour agrandir...
Dans ce cas, dans un contexte où il faut pour un appareil sur circuit seul du 16A mais ça reste limite, on place un 20A, je connecte ma fiche sur quoi ? Je dénude le câble existant, quid de la garantie ? Faut bien foutre du 20A lorsque nécessaire..

  • #11
Pour un appareil en 16a sur un circuit dédié il suffit d'un disjoncteur 16a, ils ont une marge.

  • #12
Un inspecteur ne peut pas, et, ne refusera jamais une prise sur un circuit 20a (une prise, c'est 16A fusible donc 20A disjoncteur).


Le matériel est forcément normalisé, c'est fait pour, c'est le principe même d'une norme.

Dernière édition:
  • #13
flashman a dit:
Un inspecteur ne peut pas, et, ne refusera jamais une prise sur un circuit 20a (une prise, c'est 16A fusible donc 20A disjoncteur).


Le matériel est forcément normalisé, c'est fait pour, c'est le principe même d'une norme.
Cliquez pour agrandir...
Je peux te presenter plusieurs inspecteurs de chez V......qui les refuse et nul part dans le RGIE il n est specifié ce detail,j ai essayé mais cela ne passe pas,il y en a un qui lorsque je lui ai dit m a sortis la fiche technique des prises et nul part cela n est mentionné .

  • #14

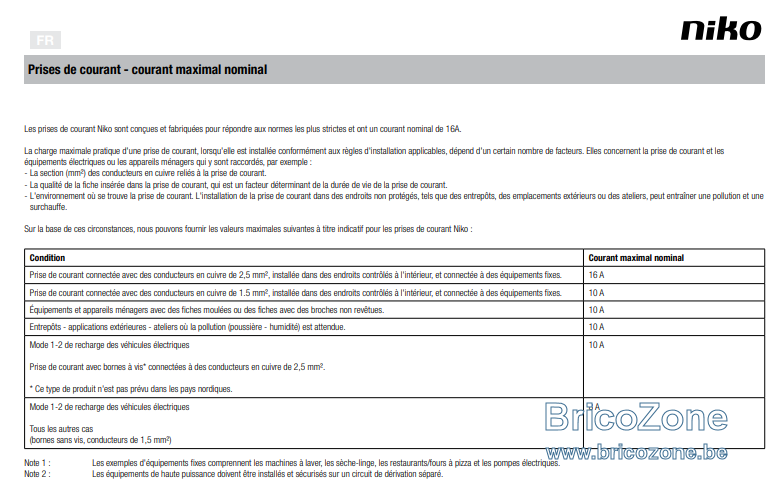

pour les prises chez Niko :



https://www.niko.eu/-/downloadfile/986cec36350949058b8bae3100bb685c

Dernière édition:
  • #15

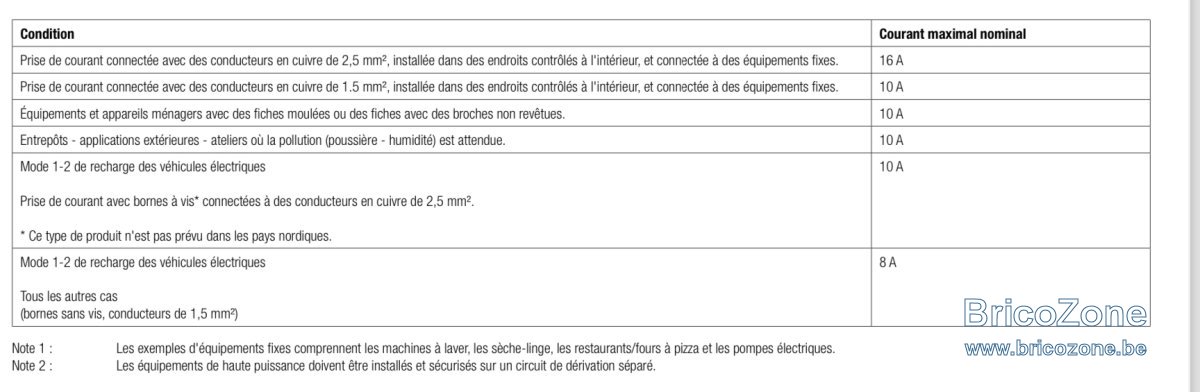

Suivant cette fiche ,protection non adaptée donc refus.

  • #16
Après, est-ce que les circuits papillons autorisent 20A ?

  • #17
supertoto a dit:
Les prises sont en 20wA


ICI PAGE 11

Le seul moyen d'avoir des prises refusées sur un circuit 20 A en Belgique c'est de placer du matériel Francais, les prises 16A sont interdites a la vente en Belgique.

Ou alors l'inspecteur est un clampin qui ne connais pas le matériel niko, prises et interupteurs sont en valeur fusible ( 10A pour les inters et 16 pour les prises )
Cliquez pour agrandir...
Document de 2019 donc plus d'actualité,même silles intensités sont restées les mêmes.
Les intensités max sont données pour les sections de câbles et non pour le matériel.
Voir tableau Niko.

  • #18
@supertoto ,trouve moi l'article qui stipule que la valeurs 16A max pour les prises est en valeur fusible et que pour un disjoncteur elle est de 20A,je peux te dire que j'ai chercher et que le bureau d'étude élec de la société a chercher également personne n'a trouvé peu être que nous avons mal lu.

  • #19
Que dit le marquage sur les prises 16A donc ........Une prise CEE 16A avec un disjoncteur de 20A sera refusée sur base du marquage.
