Purgeurs nécessaires sur collecteurs chauffage ?

Bonjour la communauté ,

Je finalise une nouvelle installation complète de chauffage (chaudière à condensation) dans mon appartement duplex.

Je me demande si je dois placer un purgeur automatique sur chacun des collecteurs qui se trouvent en-dessous de la chaudière.

La configuration est la suivante :

- 2 radiateurs au 2è niveau
- 3 radiateur au 1er niveau
- la chaudière et les 2 collecteurs sont placés à mi-hauteur entre les radiateurs du 1er niveau et ceux du 2è niveau
- toutefois, pour les conduits alimentant l'un des radiateurs du 1er niveau, j'ai dû passer au-dessus d'une porte et j'ai donc placé 2 purgeurs automatiques au point le plus haut (ça ne concerne donc que ce radiateur)

Est-ce que le purgeur de la chaudière (et ceux des radiateurs) fera le boulot ?

Un grand merci d'avance !

Salut ! Tout ce qui a un point haut doit pouvoir être purgé . Une photo de tes collecteurs et des tuyauteries nous permettraient de te répondre de manière plus appropriée à ton installation ! Merci d'avance ! Ciao.

Bonjour la communauté,
Excellente question sur ton installation de chaudière à condensation – c'est un choix top pour l'efficacité énergétique, surtout dans un duplex bruxellois où les niveaux multiples peuvent compliquer la circulation d'eau. En tant qu'installateur certifié en chauffage et plomberie (agrément Région de Bruxelles-Capitale et spécialisé dans les systèmes à condensation depuis plus de 15 ans), je vais te décortiquer ça étape par étape. J'ai vu pas mal de configs similaires à Bruxelles, avec des collecteurs intermédiaires, et je peux te confirmer que la réponse n'est pas un "oui ou non" absolu, mais dépend de ta boucle hydraulique précise. Allons-y !Analyse de ta config

• Chaudière et collecteurs à mi-hauteur : C'est une bonne idée pour équilibrer la pression entre les niveaux. La chaudière (avec son purgeur intégré) va déjà évacuer les bulles d'air au niveau de l'aller/retour principal, ce qui couvre la majorité des cas. Les purgeurs automatiques sur chaque radiateur (obligatoires aux points hauts) s'occupent des poches d'air locales dans les émetteurs.
• Le cas du radiateur avec conduits au-dessus de la porte : Bravo d'avoir anticipé avec 2 purgeurs au point le plus haut ! Ça évite les bulles piégées dans cette "boucle haute", qui pourrait sinon causer du bruit, une mauvaise chauffe ou une usure prématurée de la pompe.

Est-ce que les purgeurs de la chaudière + radiateurs suffisent pour les collecteurs ?Oui, dans 80-90 % des installations bien conçues comme la tienne, ça fait le job. Voici pourquoi :

• Les collecteurs (aller et retour) sont en dessous de la chaudière, donc l'air remonte naturellement vers le haut de la boucle (chaudière ou radiateurs). Le purgeur de la chaudière, souvent automatique et réglable (type Caleffi ou similaire), capture ces bulles avant qu'elles ne stagnent.
• Pas besoin de surcharger avec des purgeurs sur chaque collecteur si ta vanne d'équilibrage est bien calibrée et que tu as une pompe à débit variable. Ça évite les fuites potentielles et garde le système compact.

Mais... une petite précaution pour ton duplex : Si tes collecteurs sont "bas" par rapport à certains tronçons (ex. : si un retour est long et sinueux), ajoute un purgeur automatique sur le collecteur de retour (le plus bas) pour les micro-bulles résiduelles. Coût : 20-30 €, et ça prolonge la vie de ta chaudière (efficacité >95 % maintenue). Vérifie aussi la norme EPB bruxelloise : pour les installs post-2020, un purgeur global suffit si la pente est >1 % vers la chaudière (voir le guide ATIC sur les normes HVAC : https://www.atic.be/fr/formations/j...ves-dans-le-secteur-de-l-hvac-et-du-sanitaire).Mes conseils pros pour finaliser sans galère

1. Test de mise en eau : Remplis lentement (pression 1-1,5 bar), ouvre tous les purgeurs manuellement d'abord, puis active l'auto. Laisse tourner 30 min en mode purge pour chasser l'air.
2. Équilibrage : Utilise un débitmètre sur les vannes des collecteurs pour que chaque radiateur reçoive 70-80 % du débit nominal. Outils pas chers chez BricoPlanit.
3. Entretien 2025 : Avec les nouvelles règles bruxelloises sur les condensations (interdiction mazout/gaz neuf), pense à un contrat annuel. Ça optimise le rendement et évite les pannes (source : Bruxelles Environnement - https://environnement.brussels/pro/...-autorisations/chauffage-et-climatisation-peb).
4. Si doute : Une thermo-cam (location 20 €/jour) pour détecter les zones froides/air piégé. Ou appelle un pro local pour un check final – à Bruxelles, c'est souvent gratuit avant mise en service. Pour un dépannage ou installation comme la tienne, n'hésitez pas à checker mes services spécialisés : https://brupro.be/chauffagiste-bruxelles/.

Si tu partages un croquis rapide de ta boucle (ou des refs de ta chaudière, genre Viessmann ou Vaillant), je peux affiner ! Bonne chance pour la fin des travaux, et bravo pour le projet – ça va chauffer cosy cet hiver.À ton service,
Bruno Marconi
Installateur Chauffage & Plomberie Certifié Région Bruxelles-Capitale
Spécialiste Chaudières à Condensation à Bruxelles
https://brupro.be | +32 470 50 55 05 | contact@brupro.be

Ohhh la jolie pub déguisée. Pas bien!!!

adrika a dit:

Ohhh la jolie pub déguisée. Pas bien!!!

Cliquez pour agrandir...

La pub n'est pas déguisée, elle est évidente ...

Tchotto a dit:

Salut ! Tout ce qui a un point haut doit pouvoir être purgé . Une photo de tes collecteurs et des tuyauteries nous permettraient de te répondre de manière plus appropriée à ton installation ! Merci d'avance ! Ciao.

Cliquez pour agrandir...

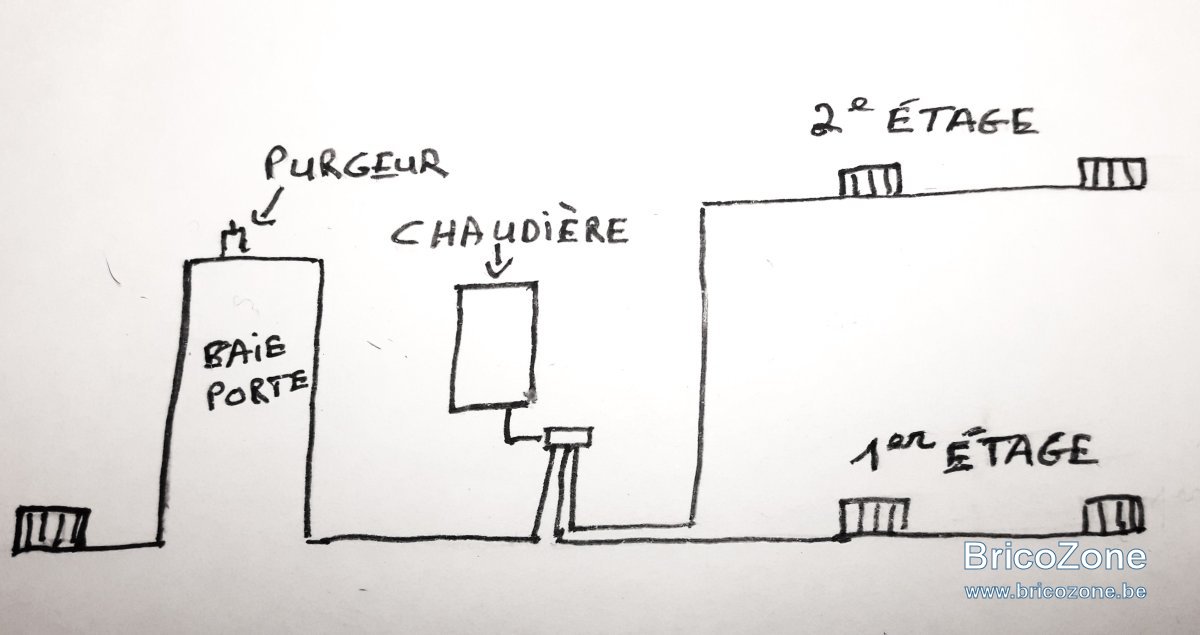

Voici un schéma (amateur) qui ne reprend qu'un tube et qu'un collecteur pour la lisibilité. La distribution est classique, de type bi-tubes avec retour direct. Et il y a cinq radiateurs au total.

J'ai placé deux purgeurs automatiques au-dessus de la porte (tuyau de départ et tuyau de retour) et ils sont plus hauts que la chaudière. Chaque radiateur est évidemment équipé d'un purgeur manuel en son point haut.

La chaudière est une Bosch Condens 5300i W, à production instantanée d'ECS. Comme vase d'expansion, il n'y a que celui incorporé à la chaudière, largement suffisant compte tenu du volume d'eau des radiateurs et conduits.

Donc, ma question est de savoir si un purgeur est nécessaire pour un ou les deux collecteurs en plus de celui de la chaudière et des deux au-dessus de la porte.

Si les collecteurs sont effectivement décalés sur la droite, il faut les placer légèrement penchés vers la droite, comme ça l'air remonte vers la chaudière qui a probablement un purgeur automatique dedans.

LoneWulf a dit:

Si les collecteurs sont effectivement décalés sur la droite, il faut les placer légèrement penchés vers la droite, comme ça l'air remonte vers la chaudière qui a probablement un purgeur automatique dedans.

Cliquez pour agrandir...

Pour des raisons d'espaces disponibles, le collecteur de départ est en-dessous de la chaudière alors que celui de retour est effectivement décalé. Je vais donc l'incliner un peu.
Merci !

Salut ! Tout à fait comme dit en # 2 . Et si le collecteur de retour est aussi raccordé à la chaudière avec un tuyau vers le haut comme l'autre collecteur, ils seront tous les 2 purgés par le purgeur automatique incorporé à la chaudière. Tu auras de temps en temps à purger les radiateurs lorsqu'ils chanteront. Bon confort ! Ciao.

Merci Tchotto et LoneWulf !

Migada a dit:

Pour des raisons d'espaces disponibles, le collecteur de départ est en-dessous de la chaudière alors que celui de retour est effectivement décalé. Je vais donc l'incliner un peu.
Merci !

Cliquez pour agrandir...

Il faut incliner les deux, en gros si l'entrée de ton collecteur est sur la gauche, il faut le pencher légèrement à droite.
Si l'entrée se fait à droite, le pencher légèrement vers la gauche, comme ça l'air remonte vers la chaudière.

LoneWulf a dit:

Il faut incliner les deux, en gros si l'entrée de ton collecteur est sur la gauche, il faut le pencher légèrement à droite.
Si l'entrée se fait à droite, le pencher légèrement vers la gauche, comme ça l'air remonte vers la chaudière.

Cliquez pour agrandir...

Donc, je fais les deux. Cette solution n'est jamais présentée dans les tutos où l'on vous montre tout bien de niveau mais avec la nécessité d'ajouter des purgeurs.
C'est aussi comme pour les multicouches bien verticaux et horizontaux sur leur parcours avec de beaux angles droits, petits arcs de cercle ... et de la perte de charge alors qu'ils seront dissimulés.
