PV puissance panneaux vs puissance onduleur

L

levraijeepy

• 23 Novembre 2022

• #1

Bonjour à tous,

Je viens de faire installer des PV le 20/10/22 pour une puissance panneaux de 9.750Wc (25 x 390Wc) couplé à un onduleur Solaredge SE500H avec les caractéristiques suivantes :
- Max. DC voltage : 480Vdc
- Max. input current : 13,5Adc
- Max. output power : 5000VAac

Les panneaux possèdent des optimiseurs Solaredge S440
L'installation est exposée plein sud avec une inclinaison de +/-40°

L'étude de Solaredge a confirmé la possibilité d'installer 9.750Wc de puissance sur cet onduleur (principe de surdimensionnement jusqu'à 200%)
La production annuelle est estimée à 9,17 MWh
Estimation énergie totale écrêtée : 6,17%


Ma question concerne le rapport entre la puissance des panneaux (9.750 Wc) et la puissance de sortie de l'onduleur (5.000 VA) et ce que je constate sur le monitoring.

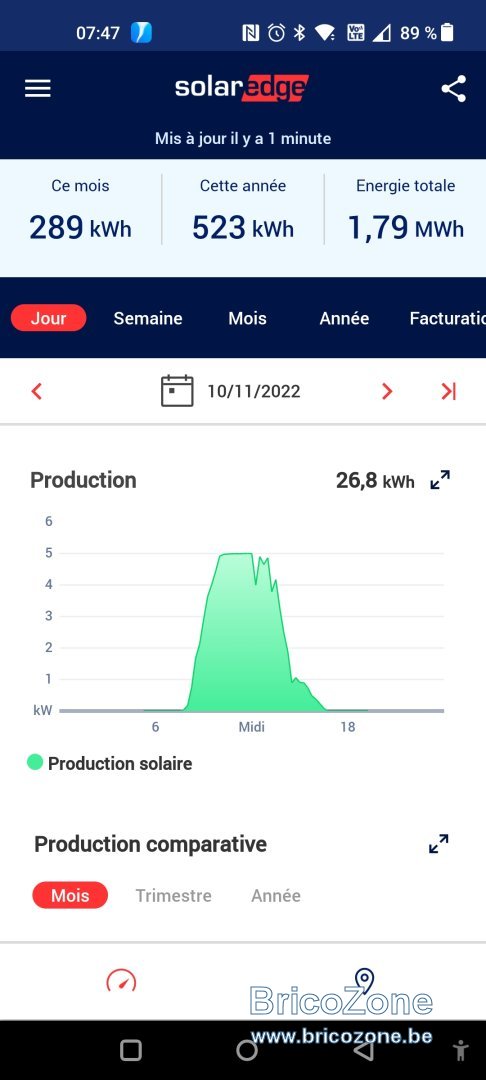

Dès qu'il y a une journée ensoleillé (d'octobre), je me retrouve avec un plafonnement de la puissance à 5.000kW. Ceci ne va-t-il pas à l'encontre de l'installation des panneaux qui cumule 9.750Wc ? Ma production ne va t-elle pas s'en retrouvée limitée ?

Mais n'étant pas expert en PV, j'ai probablement raté un épisode
Merci pour vos lumières.



neuneu

• 23 Novembre 2022

• #2

ça s'appelle l'écrêtage et cet un moyen de diminuer la taxe prosumer en wallonie,
quelle est votre code postal ?



baziles18

• 23 Novembre 2022

• #3

neuneu a dit:

ça s'appelle l'écrêtage et cet un moyen de diminuer la taxe prosumer en wallonie,
quelle est votre code postal ?

Cliquez pour agrandir...

+1 par contre cela devrait écrêter à fonds les ballons aux mois d'été



jeanphi500

• 23 Novembre 2022

• #4

Oui ici c'est extrême comme cas.. Si vous écrêtez même en novembre...
L'installateur aurait du faire un calcul pour justifier le dimensionnement.

Maintenant la question principale c'est aussi, quel est votre raccordement? Si vous etes en monophasé alors c'est logique que votre onduleur soit de 5kVA car on ne peut pas mettre plus.

Vous etes en Wallonie et sur Bruxelles?



L

levraijeepy

• 23 Novembre 2022

• #5

Mon code postal : 1410

En effet, les frais prosumer forfaitaires sont calculés sur base de la plus petite puissance entre onduleur et PV, donc ici l'onduleur avec 5.000VA.

Par contre comme dit baziles18, je risque de perdre bcp d'énergie en été quand je vois déjà ici comment les pics de production sont écrêtées alors qu'on est à l'automne avec comme conséquence que je n'arriverai pas à la production annuelle estimée de 9,17 MWh, mais ça je ne pourrai le constater que dans 1 an.

Pour résumer, j'ai le sentiment que l'installateur m'a proposé trop de panneaux considérant la puissance de cet onduleur. Mais bon, avec les PV j'ai parfois du mal à comprendre le vrai du faux :-/

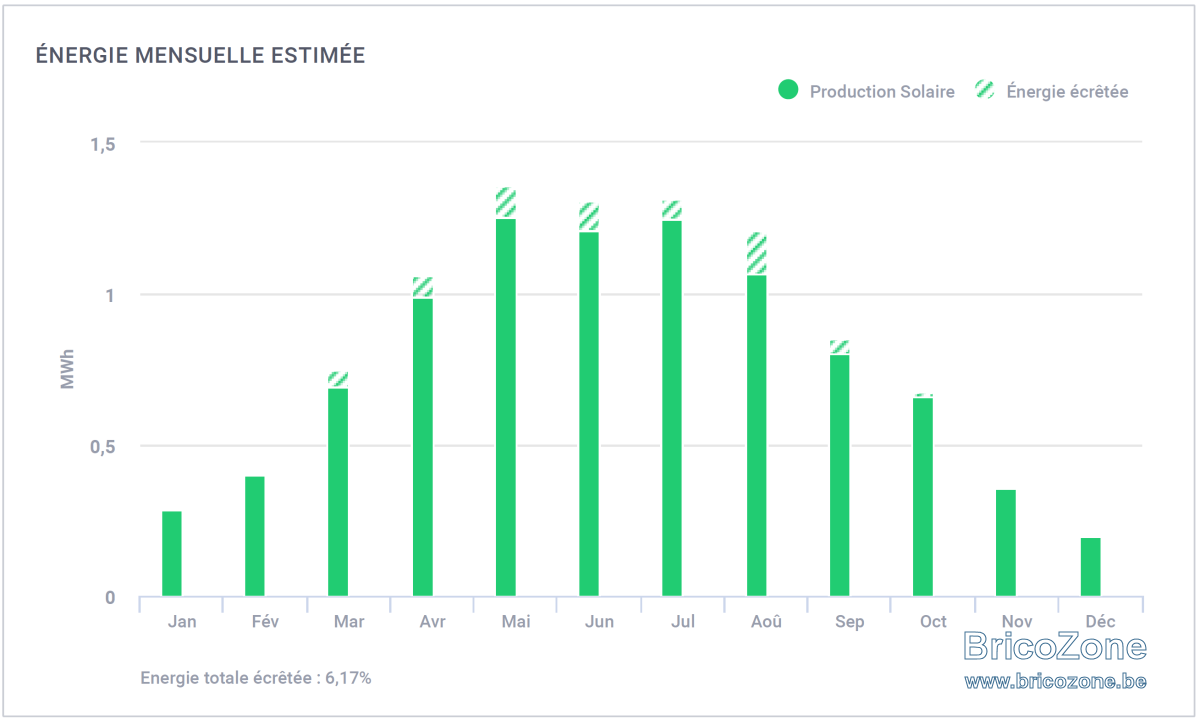

D'un autre côté, la simulation de production donne ceci :

Donc avec +/- 350 kWh estimé pour le mois d'octobre, et je suis actuellement à 289 kWh (23/10). Donc les chiffres on l'air de tenir la route. Mais j'ai du mal à appréhender comment je vais atteindre une production de 1.250 kWh/mois (càd en moyenne 40 kWh/jour) pour les mois de mai-juin-juillet avec le principe d'écrêtement. La seule véritable différence entre le printemps/été et le mois d'octobre/novembre (où on a eu quelques belles journées d'ensoleillement), c'est la durée d'exposition.



L

levraijeepy

• 23 Novembre 2022

• #6

jeanphi500 a dit:

Oui ici c'est extrême comme cas.. Si vous écrêtez même en novembre...
L'installateur aurait du faire un calcul pour justifier le dimensionnement.

Maintenant la question principale c'est aussi, quel est votre raccordement? Si vous etes en monophasé alors c'est logique que votre onduleur soit de 5kVA car on ne peut pas mettre plus.

Vous etes en Wallonie et sur Bruxelles?

Cliquez pour agrandir...

Je suis en tri (3x230V) en Wallonie (Waterloo)



GeoffreyL

• 23 Novembre 2022

• #7

Votre onduleur est monophasé ou triphasé ?
Logiquement l'installateur doit réaliser une étude et voir si il ne fait pas surdimensionner l'onduleur au delà de 5 kVA pour éviter d'avoir trop de perte !
Nous allons placer 24 panneaux de 410 Wc (2 orientations différentes : 18 - 6) avec un onduleur monophasé de 5 kVA et l'installateur nous a calculé un peu moins de 4% de perte dû à l'écrêtage.
Quel est le nom de votre installateur ?



F

Fiston88

• 23 Novembre 2022

• #8

Pour du tri, autant de panneaux et au sud, j'aurais au moins mis 6kva pour l'onduleur malgré la taxe

Ça va beaucoup écreter l'été quand même...



kenny82

• 23 Novembre 2022

• #9

Apres pour l ecretage il est a 40 degres d inclinaison
C est plus qu un toit
Ca devrait avoir moins d effet

je ne vois pas de soucis dans son sur dimensionnement
Ca lui sera utile pour l appres
Car bon la loi ne restera pas ainsi sur la duree de vie
Un onduleur on le remplace ou on en met 1 de plus
Les panneaux….



B

BigBenitosap

• 23 Novembre 2022

• #10

kenny82 a dit:

Apres pour l ecretage il est a 40 degres d inclinaison

je ne vois pas de soucis dans son sur dimensionnement
Ca lui sera utile pour l appres
Car bon la loi ne restera pas ainsi sur la duree de vie
Un onduleur on le remplace ou on en met 1 de plus
Les panneaux….

Cliquez pour agrandir...

Oui j'imagine que c'est plus facile de placer des panneaux en une seule fois. Mais pour moi c'est au client de décider si le jeu en vaut la chandelle d'avoir presque 2x trop de panneaux par rapport à la capacité de l'onduleur.
Je ne dis pas qu'il n'y a pas de logique mais il y a une question d'information à donner au client et celui-ci prend sa décision en connaissance de cause.
Etait-ce le cas ici ?



jeanphi500

• 23 Novembre 2022

• #11

On fait souvent la balance entre les pertes dues à l'écrêtage et l'économie sur le tarif prosumer.
Un surdimensionnement avec un facteur 2 c'est extrême et pour moi à ne réserver qu'aux cas où l'orientation s'y prête ou d'autres où on a un ombrage prononcé.

Plein sud et apparemment sans ombrage (vu vos courbes), ce surdimensionnement est très discutable. Les pertes par écrêtage vont être très importantes.
Je viens de faire la simulation pour un SMA. Avec un STP 5 et un STP 10. Avec 5kVA, la perte par écrêtage est de 1200kWh par an.

A 0,35EUR/kWh ça fait 420EUR.
A 0,5EUR/kWh, c'est 600..
5kVA de différence sur Ores BW, on est à 397.5EUR

A vous de voir...



L

levraijeepy

• 23 Novembre 2022

• #12

L'installateur est Ekinoks (Lasne).
Au niveau explication, c'était assez limité. Il a juste estimé le nombre de panneaux nécessaire pour couvrir ma consommation annuelle (9.500 kWh/an). Pour ce qui est de l'onduleur, il m'a dit que c'était un 5000W mais qu'il pouvait supporter 10.000W mais sans rentrer dans les détails si ce n'est que c'était intéressant pour les frais prosumer vu qu'ils sont calculés sur la puissance du plus faible des panneaux/onduleur.
Je découvre maintenant ce principe d'écrêtement lié au surdimensionnement des panneaux et qui limite donc le taux de production.

Je lui ai déjà envoyé deux mails par rapport à l'écrêtement "important" constaté, silence radio.
Raison pour laquelle je me tourne vers le forum pour essayer d'y voir plus clair.
C'est malheureusement la cas avec une majorité de professionnel aujourd'hui (pas tous), une fois la dernière facture payée, plus moyen d'avoir un suivi.

Et au passage, il m'avait prévenu que j'avais un monitoring de toute l'installation via une interface WEB/App mobile. Sauf que dans les faits, je n'ai accès qu'à la production (cf. printscreen de mon premier post). Tout ce qui est lié à l'état/performance des panneaux/onduleur, je n'ai aucun accès, c'est réservé à l'installateur qui ne répond plus....ce qui est un comble car je reste le propriétaire de l'installation.

Pour le moment je reste mitigé sur mon installation (11.800 TTC) si on ajoute le fait que ça va me coûter 1.000 €/an de frais prosumer (400€) + frais fournisseur (600€).


Merci à tous pour vos input.



ironglove

• 23 Novembre 2022

• #13

Je ne comprends pas trop l'utilité (pas vous hein, l'installateur) d'avoir installé 10kWc de panneaux pour le limiter avec un onduleur de 5kwc derrière
C'est moi ou bien c'est juste un moyen de gonfler encore plus un devis pour au final rien de plus car l'onduleur ne suivra pas et écrètera?



kenny82

• 23 Novembre 2022

• #14

Demande lui l acces instalateur
Si c est la seule facon d y avoir acces


Apres meme a 30ct le kwh et 1000€ de taxe diverse
Tu économises 2000 par an
Tu auras tout remboursé a la fin de compensation



kenny82

• 23 Novembre 2022

• #15

ironglove a dit:

Je ne comprends pas trop l'utilité (pas vous hein, l'installateur) d'avoir installé 10kWc de panneaux pour le limiter avec un onduleur de 5kwc derrière
C'est moi ou bien c'est juste un moyen de gonfler encore plus un devis pour au final rien de plus car l'onduleur ne suivra pas et écrètera?

Cliquez pour agrandir...

C ext un moyen de goinfrer l onduleur meme dans les mois faibles ou tot le matin ou tard le soir



Dernière édition: 23 Novembre 2022

Criti2000

• 23 Novembre 2022

• #16

Comme vous êtes en 3x230v, il n'y a pas d onduleur triphasé possible. Donc pour augmenter la puissance il eut fallu 2 onduleurs sur 2 phases.



nitrous

• 23 Novembre 2022

• #17

Waw, elle produit bien votre installation.

Avec la meme puissance sur le toit, mais orientation est et ouest, je plafonne à 2000W quand ca écrête à 5000W chez vous



T

Thor79

• 23 Novembre 2022

• #18

Criti2000 a dit:

Comme vous êtes en 3x230v, il n'y a pas d onduleur triphasé possible. Donc pour augmenter la puissance il eut fallu 2 onduleurs sur 2 phases.

Cliquez pour agrandir...

Je crois que Solaredge à un onduleur compatible 3*220.
Mais effectivement ça ne court pas les rues.
