SOLAREDGE SE 12.5K DELTA - Quel est la valeur du Startup Voltage ?

Bonsoir à tous,
Je procède actuellement à différente simulation pour le dimensionnement de mon installation photovoltaïque et plus particulièrement avec un onduleur type SOLAREDGE SE 12.5K DELTA (3X230V sans neutre).

Pour le dimensionnement de mes chaines, je dois notamment prendre le courant minimum pour le fonctionnement
Or dans la documentation de l’onduleur, je retrouve que deux valeurs à savoir :
 Tension d’entrée maximum 600 Vdc
 Tension d’entrée DC nominale 400 Vdc

Contrairement à d’autres marques, je n’ai pas valeur type MPPT Voltage Rang, Operating voltage range ou encore Startup Voltage.
Ou alors, je dois considérer les 400 Vdc comme le Startup Voltage ; ce qui implique une chaine d’une dizaine de panneau dans mon cas.

De même que pour l’intensité, j’ai juste une entrée maximum. Je n’ai pas de Max. input current per MPPT.

Avez-vous une idée sur comment obtenir ses valeur car je n’arrive pas trouver cette information sur le site officiel de SOLAREDGE ,
A noter que j’ai bien relevé qu’ils proposent des onduleurs à chaine courte mais la puissance est limité à 5K

D’avance, merci pour votre aide.
Bien à vous,

Chez solaredge il faut regarder la longueur de string mini et pas la tension parce que c’est les opti qui gèrent la tension.

Ça dépend donc des optimisateurs que tu choisis. Le mieux c’est de passer par solaredge designer pour pas se planter. Mais les infos sont dispo sur les datasheet des opti.

attention en tri les chaînes sont relativement longue..

Merci pour ta réponse.

Effectivement, je n’avais pas relevé que les optimiseurs étaient à reprendre d’office ; dans la mesure où je n’ai pas spécifiquement des problèmes d’ombrages – excepté celle issue des nuages - j’avais écarté cette hypothèse.

Pour le coup, j’avais déjà simulé le projet dans le SOLAREDGE Designer mais je rencontre un problème au niveau de mon raccordement en ce sens que l’onduleur triphasé pour réseaux triphasés sans neutre n’y est pas repris.

Pourtant, j’ai bien sélectionné comme paramètre du réseau « 220/230V L-L (No N) » qui est selon moi bien un réseau Delta.

Quand, je passe dans la rubrique conception électrique, le logiciel reprend par défaut l’onduleur triphasé SE7K Home Wave ; ce qui laisse à penser qu’il ne tient pas compte de la limitation de puissance à appliquer au réseau Delta (1,73 - √3).

A contrario et pour le ratio DC/AC, il fait état de 164% ; ce que je n’arrive pas à comprendre dans la mesure où ma puissance DC est de 6.54 kW (réellement produite ~6.2kW) et que la puissance de sortie de l’onduleur est de 7 kW.
Comment puis-je être à 164% alors que je suis en dessous de 7kW ?
Par ailleurs, 164% de surdimensionnent me parait conséquent

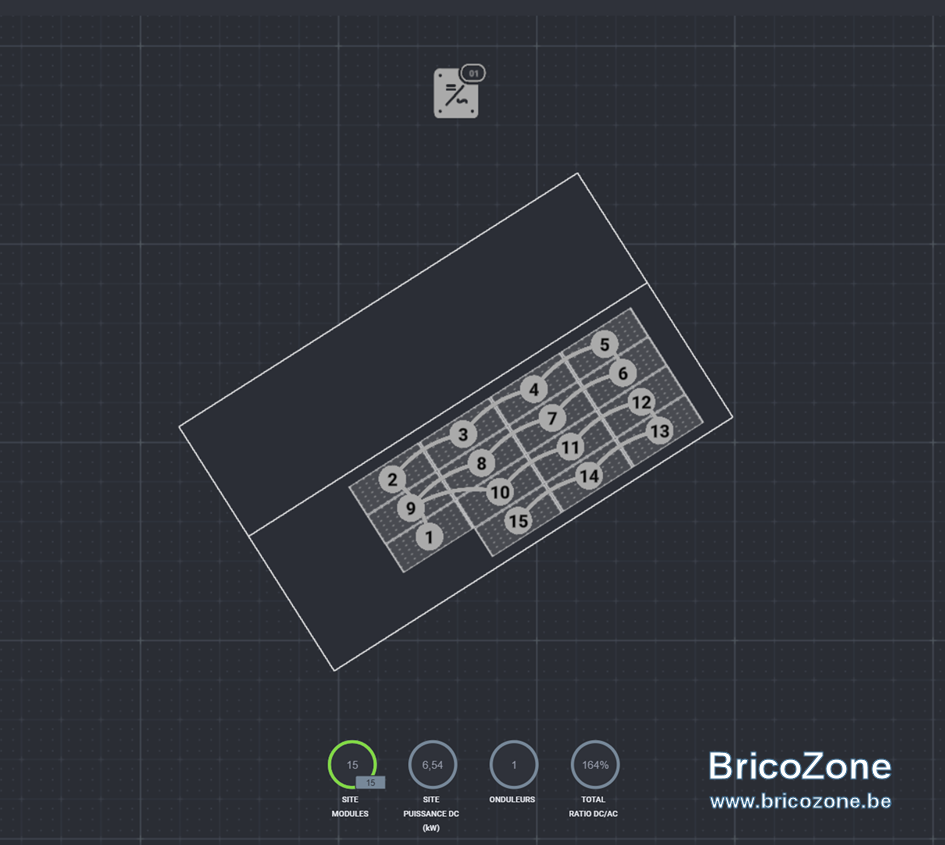

Pour en revenir, à la simulation, voici ce que cela donne :


En revanche, je n’ai pas trouvé la fonction qui permet de dimensionner le câblage sur base de la distance de l’onduleur.
Cela est-il envisageable dans le programme de simulation ?
Quant à l’optimiseur, c’est le modèle S440 qui préconisé.
En soi, je ne suis pas contre les optimiseurs, car, à la lecture de la note technique https://acrobat.adobe.com/id/urn:aaid:sc:EU:48f09e4a-d3f6-48b6-91cb-9b18d156b0eb, on se libère également de la problématique de changement de température.

Bonjour,

La température ... ... Les ampères seront présents que ce soit avec ou sans optimiseurs.
Si vraiment les pertes et la température vous semblent limites, optez pour une section de câble supérieure, ce sera plus efficient et il vous en coûtera moins que le nombre d'optimiseurs. (sans ombre bien évidemment)

PS : Bon nombre de câbles attachés aux panneaux sont toujours en 4mm² et les ampères doivent y transiter.
