Quel transformateur pour spot led dimmable

Dans le forum Domotique - par izno0 le 25 Novembre 2021, à 11:04

  1. izno0

    izno0 36 ans, Bruxelles

    Bonjour à tous,

    J'aurais besoin de vos conseils pour faire dimmer mes spots encastrés:

    Détail de l'installation :
    J'ai un câble qui arrive en 7g1,5² dans mon premier spot et de là partent des câbles 3g1,5². Le fil bleu et commun et les fils de phase (brun, gris, noir, orange) vont dans 4 séries de spots encastrés (chaque fois 5 ou 6 spots).
    Le tout sera commandé via deux modules de variation universel 2x400W de chez Niko (550-00340).

    L'objectif est ici d'y mettre des spots led dimmable GU 5,3 d'environ 4,5w l'unité.

    Demande:
    J'ai donc une double question:
    Puis-je mettre un seul transfo par série de 5 ou 6 spots? (Le câblage 3g peut dans ce cas là facilement être adapté par un câblage spécifique 12v pour éviter toute confusion)
    Auriez-vous un modèle en particulier à conseiller avec la contrainte supplémentaire que mes trous d'encastrement ne font que 45mm de diamètre.

    Merci d'avoir été attentif à ma demande,

    Dernière édition: 25 Novembre 2021, à 14:47
    izno0 , 25 Novembre 2021, à 11:04
    #1
  2. supertoto

    supertoto 50 ans, Hainaut

    La question : pourquoi un transfo ? A moins d'être obligé d'être en basse tension on mets du gu10 230v

    supertoto , 25 Novembre 2021, à 11:42
    #2
    eljub aime ça.
  3. izno0

    izno0 36 ans, Bruxelles

    Merci pour la réponse, c'était ma première volonté mais mes appareils sont en GU5,3 (modèle Girofix 11) et que même si je m'amuse a changer les soquets, il est difficile de trouver des spots MR11 230v diammables.

    izno0 , 25 Novembre 2021, à 12:40
    #3
  4. flashman

    flashman Liège

    Gu5.3 et mr11, c'est la même chose, c'est du 12V... Nous, on parle de gu10 (en 230V)...

    Que ce soit l'un ou l'autre, on trouve sans problème du dimmable.

    flashman , 26 Novembre 2021, à 11:31
    #4
  5. izno0

    izno0 36 ans, Bruxelles

    Merci pour ta réponse, mais je pense que tu te trompes, ce n'est pas la même chose. MR11 c'est la forme de l'ampoule. Les spots les plus courants sont MR16, ici j'ai donc des plus petits en MR11. Par contre GU5.3 c'est le soquet. MR11 existe donc en bien en 12v (GU5,3) ou 230v (GU10). L'ami Phil**ps faisait jusqu'il y a peu des MR11 GU10 dim, mais ils ont arrêté. C'est encore possible de trouver certaines lampes mais pas si facilement que ça.

    Peu importe, dans tous les cas ma question n'est pas sur les ampoules. Je voudrais mettre des 12v dimmables avec un transfo qui puisse gérer plusieurs ampoules et qui puisse rentrer dans des trous de 45mm. Sauf si une alternative vraiment applicable m'est proposée.

    Bien à vous,

    izno0 , 26 Novembre 2021, à 13:21
    #5
  6. supertoto

    supertoto 50 ans, Hainaut

    n'importe quel transfo dimmable dans cette gamme de puissance.

    Juste les transfo 12 volts destinés au spot halogènes ne fonctionnent en général pas car il on une puissance minimum de fonctionnement.

    supertoto , 26 Novembre 2021, à 16:56
    #6
  7. izno0

    izno0 36 ans, Bruxelles

    Salut à tous,

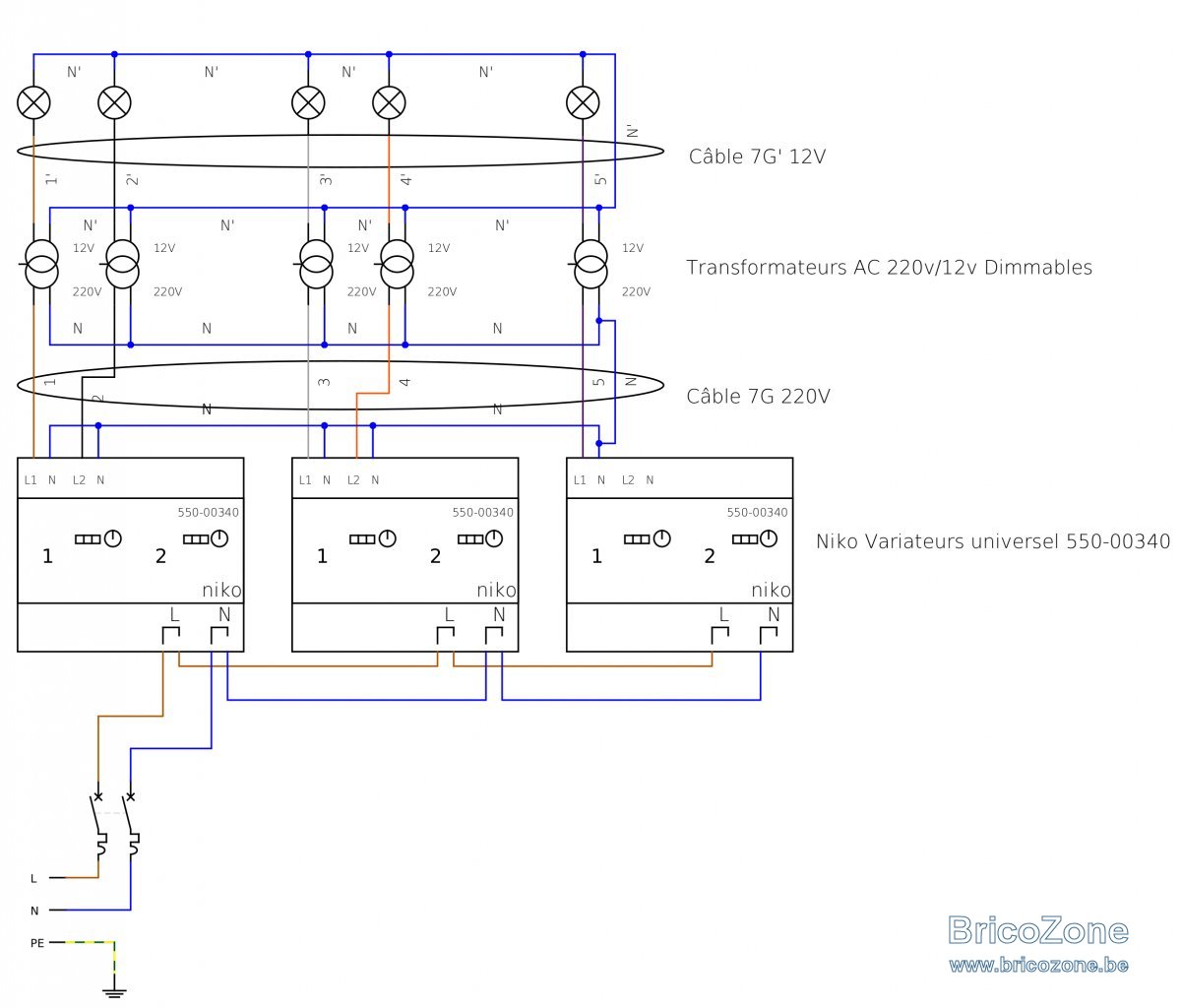

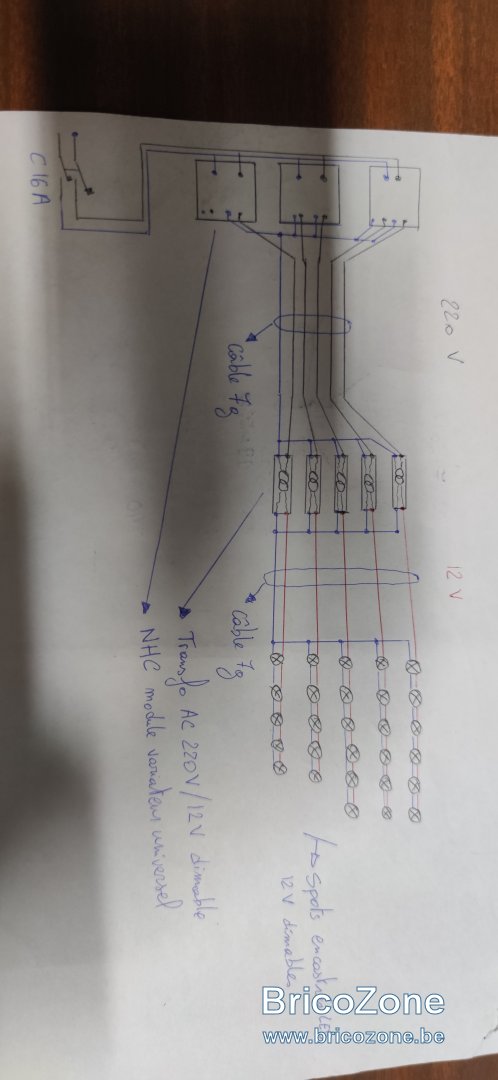

    Pour continuer mes recherches, pensez-vous, en dehors de mes piètres qualités de dessinateur, que le montage ci dessous est réalisable, du moins en théorie.
    J'espère que mon dessin est assez clair.
    J'avais déjà demandé à Niko, qui m'avait confirmé que je pouvais grouper les fils neutre en sortie des modules domotique variateurs.


    izno0 , 30 Novembre 2021, à 09:13
    #7
