Quel type de tuyau est-ce ? Quel raccord utiliser ?

Dans le forum Plomberie générale - par KramiK le 4 Septembre 2019

  1. KramiK

    KramiK 41 ans, Hainaut

    Bonjour à tous,

    J'ai refait toute mon électricité domestique, notamment grâce à ce forum et à la réactivité de ses membres :)
    Voilà une question niveau plomberie.

    Je possède une maison des années 60 (type villa propriété terrienne). La totalité de la plomberie date d'époque et je souhaite refaire la totalité de ma salle de bain. J'en profiterai donc pour remplacer une partie de la plomberie existante en acier par un système plus récent, de type multicouche.

    En 2017, j'ai remplacé ma chaudière et j'en ai profité pour demander au plombier d'effectuer certaines modifications du circuit d'eau froide / chaude sanitaire. Je souhaiterais donc me repiquer sur le nouveau système et poursuivre les modifications.

    Je me retrouve, en bout de circuit, confronté à ce genre de raccord concernant l'eau chaude et froide sanitaire. Par dessus, il s'agit d'un tuyau classique en acier. Suite au raccord, je me retrouve face à un tuyau dont je ne connais pas le matériau. Il est relativement souple (style multicouche) mais je ne pense pas que c'est ça. Vous verrez d'ailleurs qu'il semble avoir été dénudé en partie pour pouvoir le raccorder à l'acier. J'y ai mesuré les côtes que vous retrouverez sur le dessin. Pour info, ces tuyaux arrivent via un vide ventilé, difficilement accessible, sous ma cuisine. Il s'agit donc des tuyaux destinés à celle-ci. Ils sont malheureusement peint ... On ne sait plus rien voir.

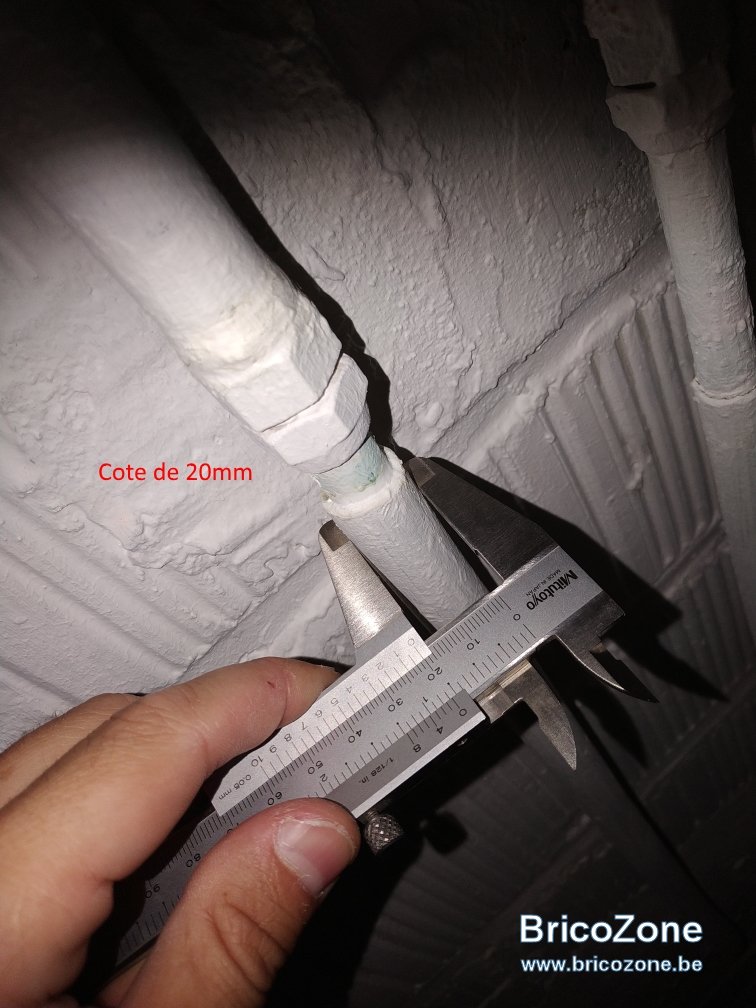

    Le diamètre extérieur est de 20mm.

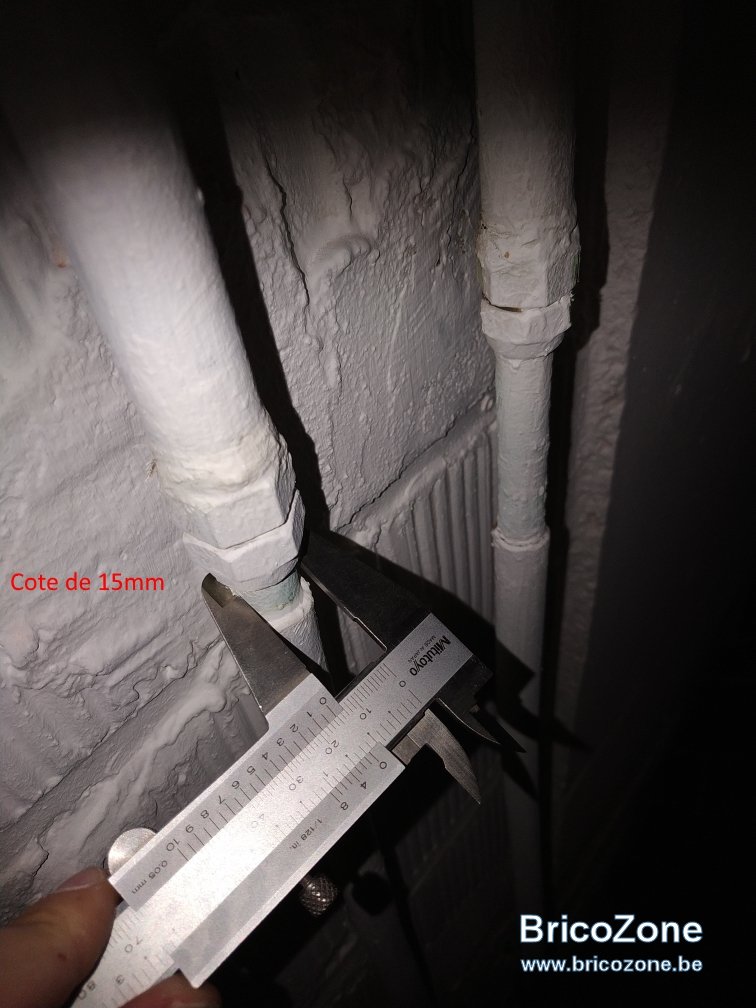

    Le diamètre du tube "dénudé" est de 15mm.

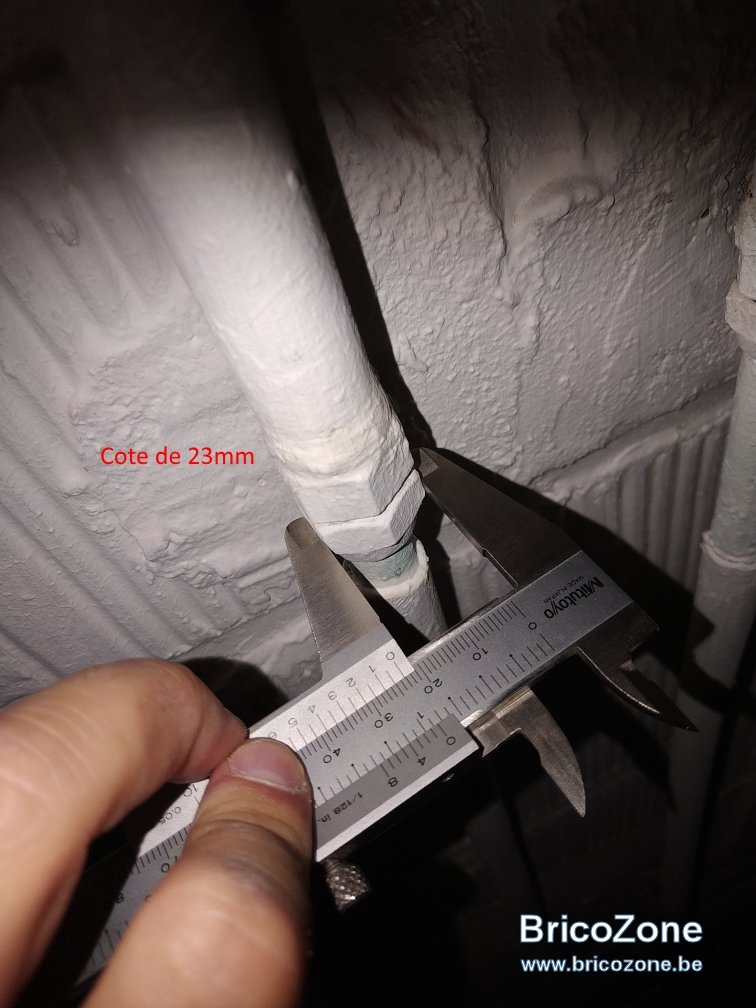

    Le diamètre de l'écrou du raccord est de 23mm.

    Ma question est simple. Je souhaite me raccorder à ce tuyau avec du multicouche (et donc remplacer le tube en acier du dessus). Quel type de raccord dois-je utiliser ??

    Merci pour votre aide !!




    KramiK , 4 Septembre 2019
    #1
  2. technology

    technology 41 ans, Hainaut

    Ce serait pas du cuivre de 15 qui a été peint?

    On dirait bien.

    technology , 4 Septembre 2019
    #2
  3. Da05

    Da05 39 ans, Liège

    Cuivre de 15 sur du galva 1/2

    Da05 , 4 Septembre 2019
    #3
    flashman et bZone aiment ça.
  4. flashman

    flashman Liège

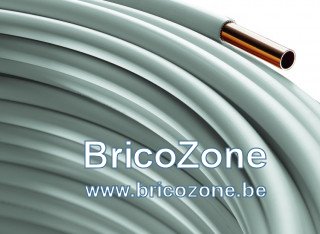

    Cuivre gainé...



    flashman , 4 Septembre 2019
    #4
  5. KramiK

    KramiK 41 ans, Hainaut

    Merci a tous pour la première réponse. Que puis-je donc raccorder ? Une sorte de raccord à compression ?

    Merci !!

    KramiK , 4 Septembre 2019
    #5
  6. technology

    technology 41 ans, Hainaut

    Moi je denuderais plus bas pour avoir le cuivre propre sans couleur (en faisant attention de pas tailler dans le cuivre) et je mettrai un raccord bi-cone.

    technology , 4 Septembre 2019
    #6
  7. KramiK

    KramiK 41 ans, Hainaut

    Okok ! Donc un raccord bicône multicouche vers cuivre 15mm... Merci !!

    KramiK , 4 Septembre 2019
    #7
  8. norobis

    norobis 32 ans, Brabant Wallon

    je ne connais pas votre installation mais attention à l'effet de corrosion galvanique avec un raccord cuivre/acier galva.

    norobis , 4 Septembre 2019
    #8
  9. Marc001

    Marc001 Liège

    Dans mes souvenirs (càd il y a 30 ans) un plombier m' aurait dit :
    (J' espère que ce n' est pas l' inverse mais je pense que non)
    - On peut prolonger une conduite acier (galva) avec du cuivre. (sous réserve, je décline toute responsabilité)
    - L' inverse non : on ne peut pas prolonger un conduite cuivre avec acier.
    Ca m' étonne qud même que ds 1 sens on pourrait et pas ds l' autre.
    Comme dit le proverbe, dans le doute ...

    Marc001 , 18 Janvier 2021
    #9
  10. svend

    svend 54 ans, Hainaut


    Pour plus de détail: https://www.cstc.be/homepage/index.cfm?cat=publications&sub=bbri-contact&pag=Contact14&art=212

    svend , 18 Janvier 2021
    #10
    Marc001 aime ça.
  11. Marc001

    Marc001 Liège

    Merci svend, j' allais taper aussi cette doc. (ça confirme, ah oui le CSTC ... ) au moment où tu as répondu.
    https://pajseetyprdurl004.azureedge.net/dam-9222539/57836ae9-07b7-41fa-abb6-b1aba94dac8b
    (ça downloade un pdf)
    "... les tubes en cuivre doivent être toujours en aval de l’installation et l’acier en amont.
    Le non-respect de cette règle engendre une électrolyse sur l’acier qui se détériore.
    L’idéal est d’utiliser des raccords diélectriques pour raccorder le cuivre et l’acier
    ."

    Marc001 , 18 Janvier 2021
    #11
    svend aime ça.
