raccord au compteur gaz

Bonjour,

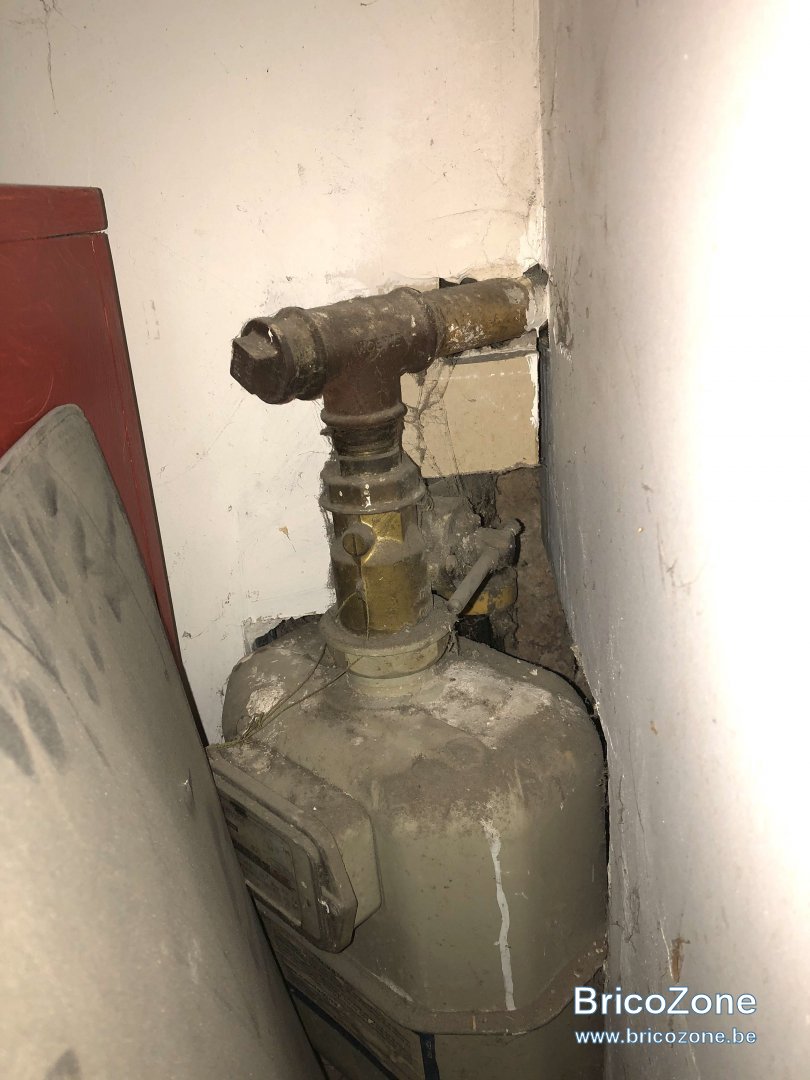

Je dois revoir la connection a mon compteur gaz, je sais faire la nouvelle distribution mais je ne sais pas quoi prévoir arrivé au compteur. L'ancien réseau part donc du compteur (en plus je ne sais pas si c'est 3/4 ou 4/4) et remonte ensuite grace a un réseau en acier. Le nouveau serait essentiellement deux PLT (un vers chaudiere (dn25, 17m, l'autre cuisiniere (qqs metres)), qui rejoigne un té (style 28-15-28) puis un cuivre de 28, a gauche de ce compteur, et ensuite donc ce compteur, mais je ne sais pas trop quoi faire:

- dois-je changer le té bouchonné en meme temps ? (mais je le remplace par quoi ?)
- Est-ce un ecrou libre en dessous du Té galva ?
- si je garde ce té au moment ou je "tourne" a gauche avec un raccord, je dois d'abord visser le raccord male et sertir,du coup ce sera indémontable(et si fuite, ca va etre chiant...).Enfin voila je voudrai savoir comment on connecte dans les regles de l'art un compteur gaz pour repartir en cuivre a coté.

Derniere question, vu que le compteur gaz a de l'age, si on me le remplace un jour, quelles sont les distances a respecter avec les autres tuyaux, eau et donc gaz interieur ? Comme ca doit rester accessible, je ne veux pas perdre trop de place.

Merci à tous d'avance, c'est un super forum, j'ai trouvé deja plein de trucs pour l'éléc(cory) mais sur la partie plomberie je botte un peu en touche.

J'en profite pour poser la même question.
Ou trouver ce raccord avec écrou libre? J'ai beau chercher chez Facq je n'en trouve pas.

Tout le réseau sera remplacé par du cuivre avec raccords à sertir mais je bloque sur ce dernier raccord.

Merci au plombier et autre chauffagiste!

@runner77
Tu dois garder le T avec un bouchon de libre et accessible comme sur la photo. Le bouchon sert pour Ores pour la mesure de pression.
Si on te remplace le compteur , c est déjà un mono-tubulaire, donc le nouveau ne prendra pas plus de place. Tu laisses 10cm de chaque coté et dessus/ dessous et c est bon.

@antoine7850

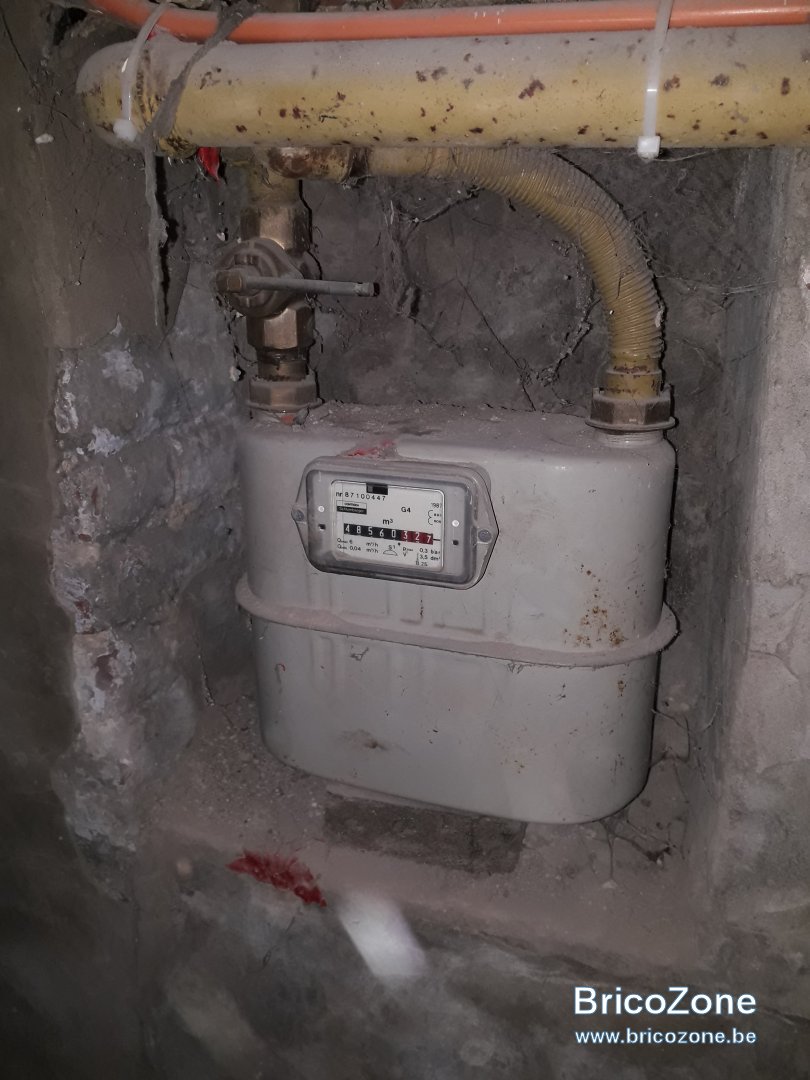

Tu as un compteur bi-tubulaire, qui doit avoir environ 30ans.

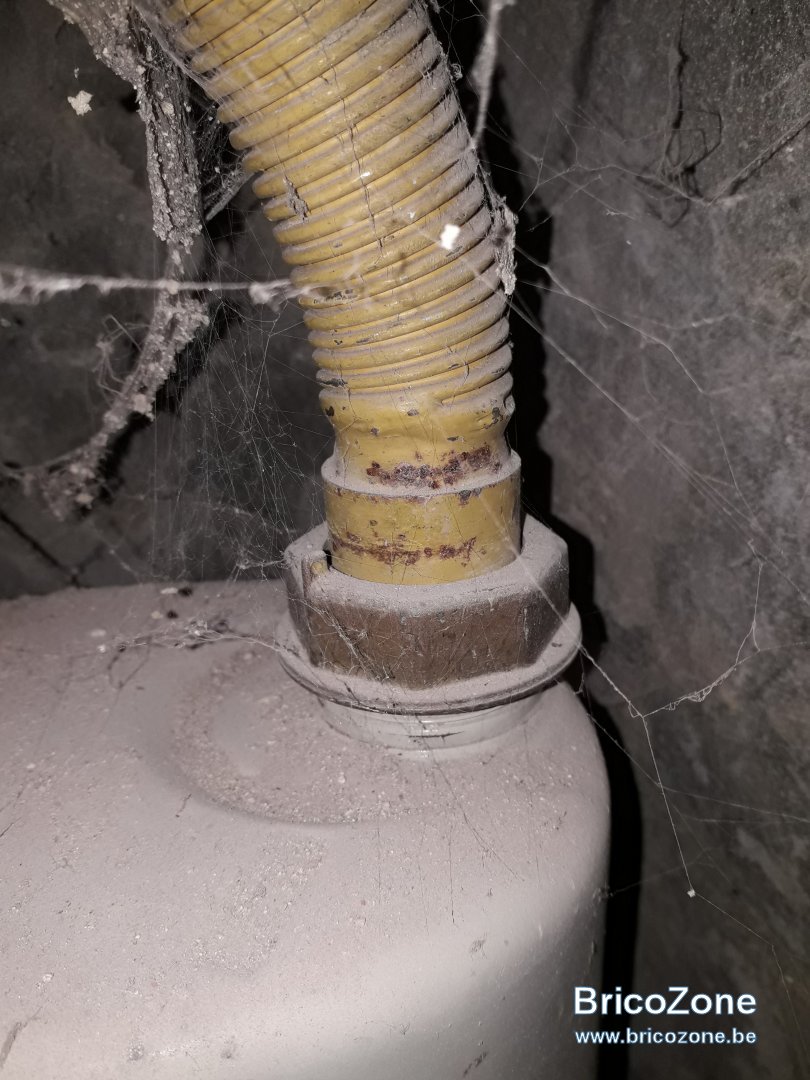

Le raccord flex est spécifique au compteur, on l'enlève quand on renouvelle notre installation (ores) , le mieux est que tu repartes après le flex, c est ce qu il se fait. Le jour du renouvellement, on se repiquera sur ton installation existante.

J espere avoir répondu aux questions

technology a dit:

@runner77
Tu dois garder le T avec un bouchon de libre et accessible comme sur la photo. Le bouchon sert pour Ores pour la mesure de pression.
Si on te remplace le compteur , c est déjà un mono-tubulaire, donc le nouveau ne prendra pas plus de place. Tu laisses 10cm de chaque coté et dessus/ dessous et c est bon.

@antoine7850
Tu as un compteur bi-tubulaire, qui doit avoir environ 30ans.
Le raccord flex est spécifique au compteur, on l'enlève quand on renouvelle notre installation (ores) , le mieux est que tu repartes après le flex, c est ce qu il se fait. Le jour du renouvellement, on se repiquera sur ton installation existante.

J espere avoir répondu aux questions

Cliquez pour agrandir...

D'acc, merci du retour!

Merci aussi pour le retour ! Et pour le raccord apres ce té pour repartir en cuivre plus loin tu sertirais un raccord male dans le té galva ou bien autre chose technology ?

Soit tu mets un raccord serti si tu as l appareil, soit un bi-cone.
Quoiqu il en soit, si on doit démonter un jour, le raccord sous le T est juste "emboité" ( avec un joint) et serré avec l ecrou , donc non souci et tu peux l'orienter si besoin. (Tant que le bouchon est accessible)

Super ca regle le probleme! Et tu penses que c'est du 1" ou du 3/4 au niveau du té a vu de nez?

1".

Merci à toi technology pour toutes ces réponses ! je sais ou je mets les pieds maintenant !
