Raccord tuyau 110 évacuation wc

willyx

willyx

  • #1
Bonsoir.

Alors que nous avions déjà placé les évacuations des toilettes dans la dalle ( tuyau orange de 110), on s est rendu compte que le positionnement de la toilette n était pas bon.....et qu il serait plus opportun de déplacer le WC d un mètre. Il faut donc que je parte du nouveau positionnement avec un tuyau de 110 horizontal (petite pente) qui doit venir de repiquer sur le tuyau de 110 vertical placé initialement. Je comptais utiliser un coude de 87° femelle femelle avec joint. Si c'est OK pour la partie supérieure, visiblement ce n'est pas recommandé pour la partie inférieure car il y aurait un risque de fuite et donc d infiltrations. Du coup, je pensais partir sur un manchon à butée mais on me l'a également déconseillé. J'ai alors cherché un coude femelle mâle mais alors le mâle à la même dimension que le tuyau vertical....

L autre solution serait de casser toute la dalle mais je vais tomber sur les paillasses metalliques.... galère

Si c'est pas assez explicite, je ferai une photo.

Vos idées sont les bienvenues

  • #2
Un truc dans le genre peut être :

  • #3
Bonjour, pourquoi un coude femelle femelle ?

  • #4
Tu n'est pas obligé de garder du 110, et c'est même défavorable dans les sections en faible pente. Si tu commences par une réduction il y a plus d'accessoires dans des diamètres 90

  • #5
esprit_de_sel a dit:
Bonjour, pourquoi un coude femelle femelle ?
Cliquez pour agrandir...

Parce que si je prend un coude Femelle / mâle, je ne serai pas garantir une étanchéité entre le côté mâle et le tuyau vertical qui ont la même dimension

  • #6
Bonjour,

Il est toujours possible de dégager autour du tuyau en question le beton. Sur une profondeur de 7 à 15 cm. Évaser à l'aide d'un décapeur thermique et obtenir la forme désirée à l'aide du coude mâle femelle. Quand le montage à blanc est prêt. Il suffit de coller à la colle pvc prévu pour. Faut il préciser le dégraissage et le ponçage des pièces avant collage.

A+
Led

  • #7
hello
justement, si la jonction est verticale, et que tu utilises du "90" entre le wc et la descente existante, la partie mâle du coude de 90 va entrer sans problème de plusieurs cm dans le 110, donc tu pourras y réaliser une étanchéité avec du silicone ou qqch du genre
mais une pièce comme tu la montre au #2 est peut-être utilisable, si les dimensions correspondent
Michel

  • #8
willyx a dit:
Parce que si je prend un coude Femelle / mâle, je ne serai pas garantir une étanchéité entre le côté mâle et le tuyau vertical qui ont la même dimension
Cliquez pour agrandir...

omega.067 a dit:
hello
justement, si la jonction est verticale, et que tu utilises du "90" entre le wc et la descente existante, la partie mâle du coude de 90 va entrer sans problème de plusieurs cm dans le 110, donc tu pourras y réaliser une étanchéité avec du silicone ou qqch du genre
mais une pièce comme tu la montre au #2 est peut-être utilisable, si les dimensions correspondent
Michel
Cliquez pour agrandir...

une réduction 110 / 90 et tu as quelque chose de propre et sûr ;)

sinon comme dit @LED3 évaser le 110

  • #9
LED3 a dit:
Bonjour,

Il est toujours possible de dégager autour du tuyau en question le beton. Sur une profondeur de 7 à 15 cm. Évaser à l'aide d'un décapeur thermique et obtenir la forme désirée à l'aide du coude mâle femelle. Quand le montage à blanc est prêt. Il suffit de coller à la colle pvc prévu pour. Faut il préciser le dégraissage et le ponçage des pièces avant collage.

A+
Led
Cliquez pour agrandir...
Merci pour la bonne idée. J'avais commencé à casser mais dans le doute, j'ai arrêté. Je vais faire une photo. Cela étant, un sanitariste m'a dit que l'on ne pouvait coller les tuyaux orange, uniquement les gris......

  • #12
et dire qu'on arrive à mettre une station spatiale sur orbite :-(

  • #13
esprit_de_sel a dit:
pour éviter le collage sur l'orange...

http://www.superplastic.be/catalogu...gris-joints-110-int-90f/TAMPON258C#ad-image-0


@omega.067 je pense que tu seras d'accord : quand on construit et qu'on touche à quelque chose d'aussi sensible que l'étanchéité de l'évacuation d'un WC, à un moment donné il faut bien accepter de mettre 10€ pour réparer une erreur o_O
Cliquez pour agrandir...
ah, ben c'est la pièce idéale, à laquelle les constructeurs ont pensé, dimensions adéquates visiblement :)

  • #14

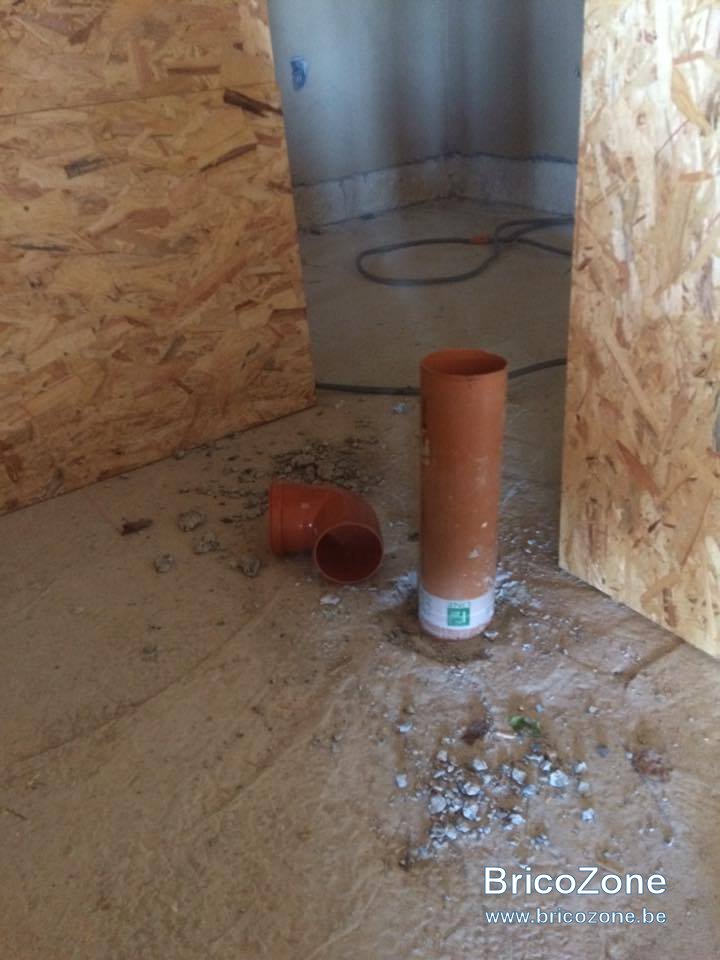

Voici le tuyau en question :

  • #15
ben, c'est tout bon, la pièce présentée au #11 par acidemann :p, est tout a fait ce qu'il te faut
Michel

  • #16
Donc si je résume :

- je casse la dalle sur quelques cm (5-10cm) pour gagner en hauteur
- je place le raccord gris 110/90 que j'ai commandé sur superplastic
- je viens fixer le coude 87 femelle/mâle sur le raccord
- je repars du coude vers la nouvelle localisation du wc en respectant une pente.

Juste une dernière chose : pas de risque que le coude de 87 ne se bouche? ne devrais-je pas travailler avec deux coudes de 45 si la hauteur me le permet?

Merci en tout cas pour les avis et remarques

  • #17
je pense qu'avec cet accessoire il est inutile d'intervenir sur le tuyau

il devrait simplement s'emboîter dedans

(attention à bien enlever les bavures de plastiques quand tu couperas le tuyau afin de préserver le joint ;)

EDIT : en relisant; je crois que c'est le même que celui que tu montrais en #2

  • #18
Bonjour, placer deux coudes 45 au lieu d'un 90 est une bonne idée au bas d'une descente verticale. Mais ici ce n'est pas nécessaire. A+

  • #19
avant toute chose, attend d'avoir "en main" la pièce miracle, car je pense que tu ne devra pas "casser" la dalle
si tu arrive à positionner 2 courbes à 45° et que tu en a la place (en hauteur, vu la pente) , se sera encore plus facile pour l'évacuation et te permettra de mieux "ajuster" le tuyau entre ces courbes et la cuvette
