  • #1
bonjour,

J'ai ds ma cave une évacuation pour eaux grises (douche, lavabos), initialement en grès, qui descend le long d'un mur avant de passer sous le sol vers les égouts. Il y a qq années, suite à des pb d'humidité importants j'ai voulu m'assurer que ce n'était pas dû à une fuite de cette canalisation dans le sol, j'avais cassé cette canalisation en grès pour la remplacer par un tuyau souple, afin de récolter pendant qq jours les eaux ds un réservoir. J'avais fait çà 'à la va vite' avec du matériel pas adapté et pas très étanche (je vous montre pas le bricolage digne du musée des horreurs), avec des débordements lorsqu'il y a un afflux important d'eau, je voudrais maintenant le faire proprement, mais en gardant la possibilté de démonter. Voici ce qui reste de l'ancien tuyau en grès de 80 mm de diamètre intérieur (désolé pour les photos pas très nettes) :

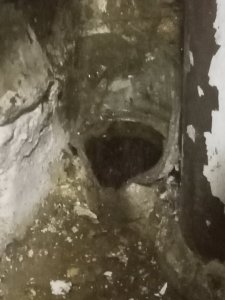

IMG20251127183903.jpg IMG20251127183825_01.jpg

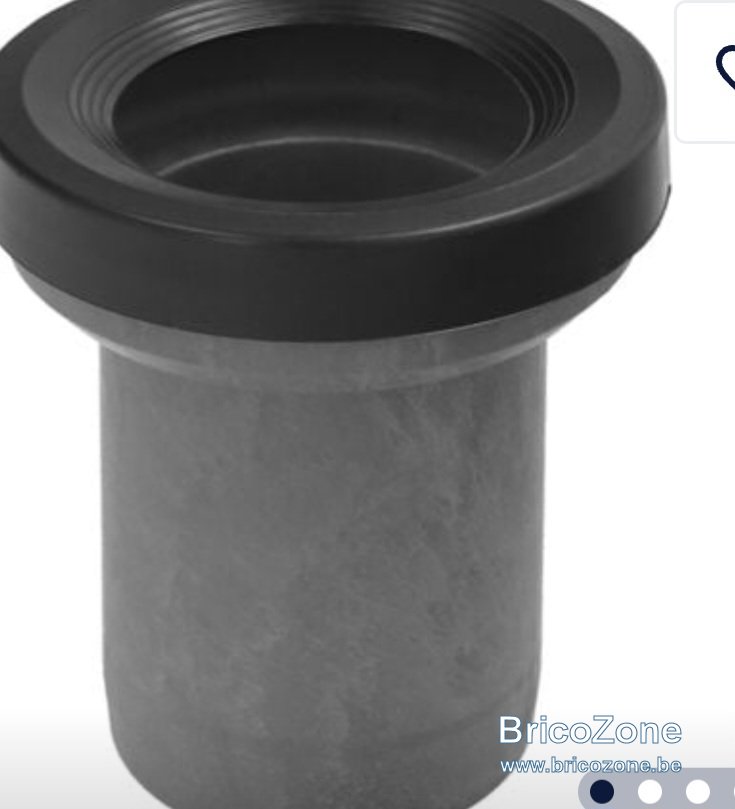

Je compte donc placer un tuyau pvc entre les 2 morceaux restants. Pour le raccord ds la partie haute (photo de droite), où j'ai encore le tuyau grès accessible sur une bonne longueur, je pensais utiliser ce genre de manchon souple :
Mais pour la partie basse il ne reste guère plus que 10 cm de haut, de + après être entré ds le sol le tuyau a un coude à 90°, je me demande si simplement enfoncer le tuyau pvc (80 mm de diamètre) sur une si faible profondeur va suffire pour l'étanchéité.

Dernière édition:
  • #2
Si j'ai bien compris, la photo de droite est la partie haute de l'égout (d'où vient l'eau) et la photo de gauche est la partie basse de l'égoût (d'où se jette l'eau).
Si oui, perso pour éviter toutes fuites même petites, je m'arrangerais pour avoir un tuyau en pvc qui puisse par serrage ou en le chauffant (avec un décapeur thermique) rentrer à l'intérieur de la partie basse du tuyau (se serait donc la "partie mâle") et l'autre extrémité, je m'arrangerais que le tuyau en pvc puisse recouvrir le tuyau de la partie haute de l'égout (se serait donc la partie femelle du tuyau en pvc). Le tout en un seul morceau.
Exemple imagé: ici un manchon mâle/femelle
OIP.sqJ04NRt0k0K7AapDhOT4QHaGc

  • #3
L'image du manchon n'est pas visible.

Oui photo de droite = partie haute.
Pour la partie basse j'ai déjà essayé de rentrer un morceau de tuyau pvc 80 mm, çà rentre sans trop de difficulté mais c'est assez bien serré donc je suppose qu'il n'y a pas de risque de fuites.
Pour la partie haute, il faudrait effectivement que cette fois ce soit le tuyau grès qui plonge ds le tuyau pvc, mais çà ne serait possible qu'en chauffant le pvc pour augmenter lentement son diamètre jusqu'au diamètre externe du tuyau grès (environ 100 mm), je ne sais pas si c'est possible avec un tuyau de 80 mm, çà me semble un bricolage hasardeux, d'autant + comme je l'ai dit que je préfère une solution démontable (d'où le manchon souple à visser dont je parlais).

  • #4
1) si le tuyau de 80 mm rentre dans la partie basse sans expace => alors n'hésitez pas à l'enfoncer le plus possible entre 30 et 50 cm.
2) ce ne sera pas possible de faire du 100 à partir d'un tuyau de 80. Vous devrez alors le faire en 2 sections.
3) pour la solution démontable avec manchon = risque de fuites (presque assurée à 100%). Par contre vous pourriez placer un Y avec un bouchon qui servirait alors de "chambre de visite" .

  • #5
Peut être faire un tour chez superplastic a Sclessin pour expliquer votre soucis.
ils ont plein de raccords spécifiques pour tuyaux grès

  • #6
philun, non je ne peux pas enfoncer de 30 cm, comme dit ds mon 1er post je n'ai qu'environ 10 cm de profondeur

  • #7
Peut-être faire une prolongation souple qui irait un peu plus loin dans le grès ? Ou bien un gros joint de tec7 mais c'est pas éternel non plus.

Les manchons souples epdm à collier de serrage sont vendus comme ayant une durée de vie de 25 ans minimum de mémoire.

  • #8
Salut !Pourquoi faire simple quand on peut faire compliqué !
Marteau et burin "carré " de 1cm de large :
-1) on élimine le béton sous l'embout du tuyau de grès petit à petit et sans le péter
-2) On dégraisse le grès +
-3) Silicone-colle Griffon spécial étanchéité dans bout de tuyau emmanché sur le grès.
Cela devrait le faire pour le prix d'un tube de mastic et 1fin burin ! Le montage reste démontable ! Ciao. ;):)

  • #9
Je ne comprend pas, éliminer le béton sous l'embout du tuyau, tu parles de la partie au niveau du sol ?

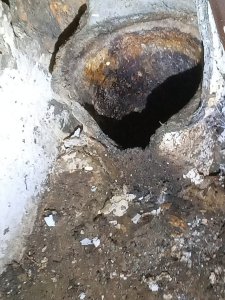

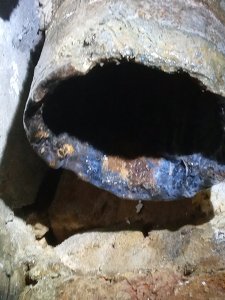

J'ai pris de meilleures photos (niveau sol à gauche, niveau plafond à droite) :

On devine (c'est tellement vieux et abimé) qu'on a au niveau du sol le reste de l'ancien tuyau (celui que j'avais cassé) qui enserre le coude descendant ds le sol. C'est ce reste d'ancien tuyau (en béton et non en grès comme je le pensais) que tu proposes de supprimer ? Malheureusement on voit que j'ai cassé aussi une partie du coude.

Dernière édition:
  • #10
Si ça rentre a-serrage en bas , qu’on n'a qu'une petite dizaine de cm et que ca doit être démontable, il faut juste un joint .
Les polimeres sont donc a écarter et les bonnes colles-aussi.
Comme ça je vois 3 posdilités en mode truc de sinci :
Des bandes de plastique un peu élastique du style de ceux qu'on donnait dans les grands magasin ,sans pression c'est étonnamment efficace.
Un biesse silicone qui sent le vinaigre, sur la partie mâle en tournant, ça colle tres mal sur le pvc (et sur le reste aussi d'ailleurs).
Un goudronnage apres la pose qui adherara au grès mais pas très fort. puis une fois-sec un joint/collede polymere style bostick ou fixall qui adhera au pvc et au goudron. Pour démonter un coup de cutter.

Pour le haut un pvc du diamètre un peu supérieur du gres extérieur avec ce style de manchon , en enveloppant le grès le plus possible tout en laissant une échappée suffisante pour deboiter le tout du bas (le système des portes coulissantes quon lève pour les deboiter du bas)

ensuite une réduction a 80, et si la partie male rentre en bas c'est encore mieux.


Mais bon c'est des scafotages.
Il faudrait casser le coude, mettre un T (ou un Y) avec un polimere et un bouchon dévissable pour passer le furet. Et ne pas devoir scafoter, pester a chaque intervention.

  • #11
jpg99 a dit:
philun, non je ne peux pas enfoncer de 30 cm, comme dit ds mon 1er post je n'ai qu'environ 10 cm de profondeur
Cliquez pour agrandir...
Pourquoi pas plus de 10 cm ? Il y a un coude ? ou autre ?
OIP.yAQgcHGvRiJpGsUxV1Z7hgHaJb

  • #13
Philun : oui il y a un coude directement sous le sol; réducteur pvc, je connais ce genre d'accessoire, le tout c'est d'en trouver un avec les bons diamètres, j'ai remesuré le diamètre externe en haut, çà semble être du 90 mm plutôt que de 100), il me faudrait donc un réducteur 90 --> 80.

Chuferlu : "Des bandes de plastique un peu élastique du style de ceux qu'on donnait dans les grands magasin" je vois pas de quoi il s'agit.
"Pour le haut un pvc du diamètre un peu supérieur du gres extérieur avec ce style de manchon " quel style ? Celui dont j'ai mis l'image en début de discussion ?

Sinon j'ai déjà du Sika multiseal (https://www.amazon.com.be/-/en/Mult...t-Weather-Resistant-Multi-Layer/dp/B01D1ORQIU), çà pourrait être utile pour fignoler l'étanchéité.

  • #14
J'ai du , moi aussi me raccorder sur une évacuation en grés ( comme toi, je tombé sur un coude en grés)
j'ai trouvé ce genre de raccord.
https://www.amazon.com.be/dp/B00VEA5R4O?ref=ppx_yo2ov_dt_b_fed_asin_title
en recherchant sur le net, on peux trouver d'autres diamètres .
attention que chez moi, le tuyau en grés n'était pas parfaitement rond, mais un peu ovale.
j'ai du couper un peu le joint, et le rentrer en force.
bonne recherche a toi pour la suite.

  • #16
ok merci pour vos avis, acheté évacuation WC 90 mm --> sortie 100 mm, réducteur 100 --> 80 et tuyau 80

  • #17
Petite attention: le caoutchouc, dans le temps, c'est pas top surtout avec l'obsolescence programmée. Pour "contrer" cette détérioration, ce serait à mon avis intéressant de "gorger" la partie caoutchouc de vaseline et voir si dans le temps il ne faudrait pas répéter l'opération.
