Raccordement citerne eau de pluie

Ma pompe vient de chez eux aussi (Thecnic Elem), pas le même modèle, mais peu importe. (voir photo ci-dessus)
Elle est comme toutes, équipée d'origine en 1 " entrée et sortie.
Mon tuyau de citerne est en galava 3/4" avec filtre lavable en nylon (50µ je pense) avant la pompe, et la sortie pour alimenter le réseau wc, machine etc... en 1/2".
Elle fonctionne nickel depuis pas mal d'année

et ça y'a personne qui a testé

https://www.lidl-shop.be/fr-BE/GUDE...A9mMv-e_jQ-hFe339wJM3KH-2exLh2EQaAkg3EALw_wcB

ou ça

https://www.amazon.fr/Pompe-immergée-forage-GC-DW-1000/dp/B01MTYGLBI/ref=bmx_3/259-0054445-6456072?_encoding=UTF8&pd_rd_i=B01MTYGLBI&pd_rd_r=b341041e-7003-4d8a-86d0-d00b80d83a1c&pd_rd_w=OOgxq&pd_rd_wg=AvChz&pf_rd_p=669572ce-c1f6-4f1b-871f-f0f84e37a9a6&pf_rd_r=J8JC08AGX6JY8QJ2HR6J&psc=1&refRID=J8JC08AGX6JY8QJ2HR6J&smid=A1X6FK5RDHNB96#customerReviews

avec un pres contrôle

https://www.amazon.fr/PRESS-CONTROL-ELETTROPOMPA-RÉGULATEUR-PRESSION/dp/B0187PDO5W/ref=asc_df_B0187PDO5W/?tag=googshopfr-21&linkCode=df0&hvadid=227865181173&hvpos=&hvnetw=g&hvrand=7323043716961424186&hvpone=&hvptwo=&hvqmt=&hvdev=c&hvdvcmdl=&hvlocint=&hvlocphy=1001366&hvtargid=pla-379820632048&psc=1

on est vachement moins cher que le grundfoss
et je suis à 100% d'accord pour le bruit c'est

@fgalette , j'ai eu réponse de Technic Elem.
Une arrivé en 3/4" n'est pas un problème mais il ne faut pas descendre en dessous.

Pour la sortie (refoulement), peut importe. 3/4 ou 1/2

Allez roulez alors.. comme on dit chez nous.

Bonjour à tous,

J'ai acheté mes pièces pour faire mon raccordement mais je me dis que j'ai peut-être merdé en vissant tout à blanc voir ce que ça donne.
J'ai des coudes 90 partout...

J'ai le socarex qui sort du mur, avec un coude 90 vers la pompe. De la pompe, j'ai direct un coude 90 vers les filtres. Des filtres, j'ai un coude 90 qui monte vers mon multicouche de 20 et j'ai de nouveau 2 coudes 90 avant d'arriver au collecteur
Je pourrais supprimer le coude du socarex vers la pompe avec un flexible, idem entre la pompe et les filtres et idem entre les filtres et mon tuyau de 20.
Je laisse comme ça ou pas ?

(J'avance lentement, c'est quand j'ai 10 minutes )



Une connaissance en plomberie me dit que c'est bon.

Mais chez moi, j'ai trop de pression sur l'eau de distribution. J'ai donc mis un réducteur. La pression sur le robinet de la photo est franchement super bonne. Par contre, partout dans la maison, c'est faiblard. Ce serait à cause des 3 coudes à 90 que j'ai pour aller au collecteur?

Jamais de flexible entre citerne et pompe sur l'aspiration de la pompe donc.

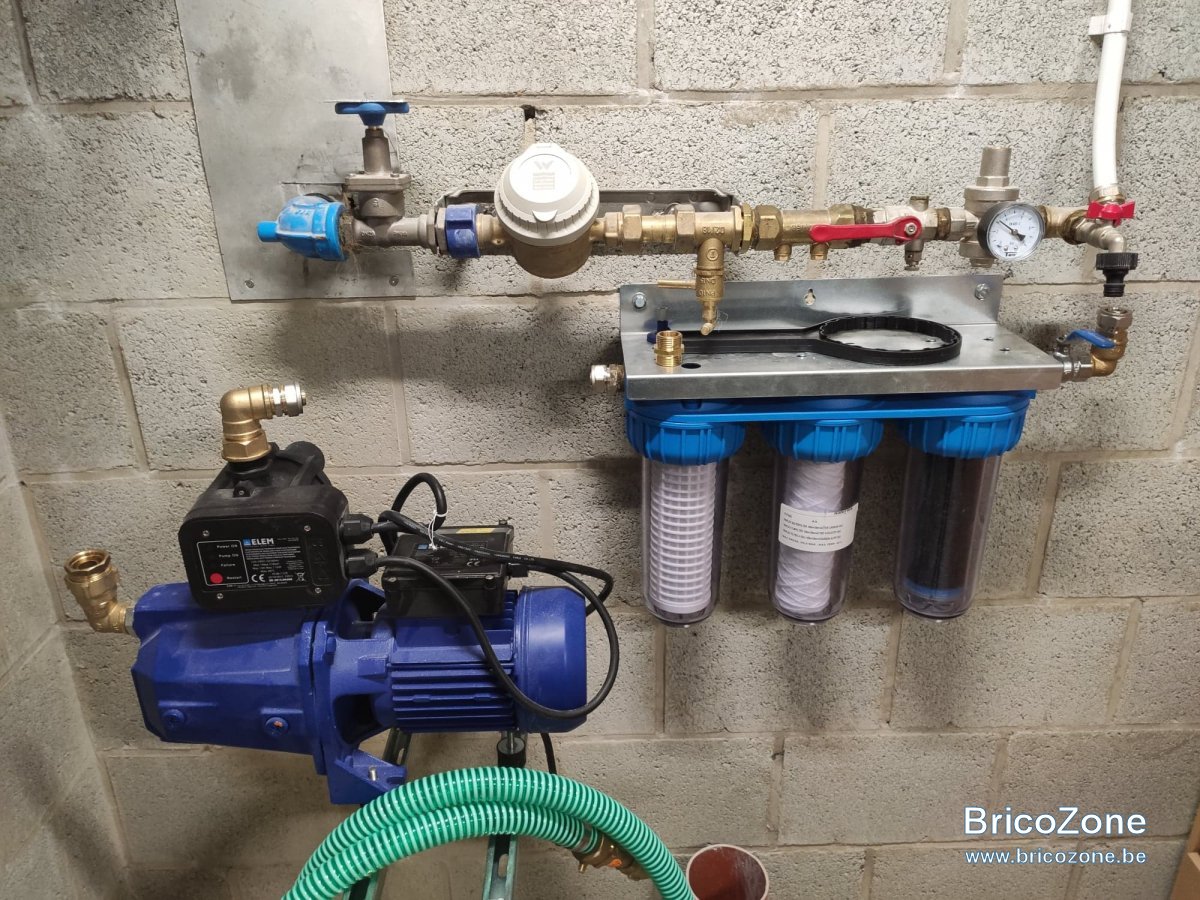

Ça semble logique. Et pour le reste, qu'en penses tu ? J'ai rajouté une photo et des explications, c'est plus explicite

Ouarf, une usine !
N'oublie pas si c'est possible de prévoir un remplissage de la citerne en eau de ville en cas de panne, a moins qu'elle fasse une grosse contenance.

fgalette a dit:

Ouarf, une usine !
N'oublie pas si c'est possible de prévoir un remplissage de la citerne en eau de ville en cas de panne, a moins qu'elle fasse une grosse contenance.

Cliquez pour agrandir...

Une usine ?

Oui c'est prévu le remplissage de la citerne

Facon de parler, 3 beaux filtres et tout le toutime, propre et net, une usine quoi.
Tu as placé des anti bruit pour la pompe je vois, parfait.
J'ai en cave chez maman une pompe du genre, très âgée, je suis étonné du silence de cette pompe.
Pour la pression eau de ville, peut être monter un peu le réducteur jusque 4 bars ?
Avec la perte de charge il te restera peut 3 / 3,5 bars.

petite question de la photo a gauche l'eau de ville ? a droite l'eau de pluie ?

fgalette a dit:

Facon de parler, 3 beaux filtres et tout le toutime, propre et net, une usine quoi.
Tu as placé des anti bruit pour la pompe je vois, parfait.
J'ai en cave chez maman une pompe du genre, très âgée, je suis étonné du silence de cette pompe.
Pour la pression eau de ville, peut être monter un peu le réducteur jusque 4 bars ?
Avec la perte de charge il te restera peut 3 / 3,5 bars.

Cliquez pour agrandir...

Merci!
Si c'est pour mal faire les choses, je reste tranquille

Oui j'ai placé des silent blocs et j'ai pas pu m'empêcher de brancher la pompe (sans la laisser tourner a vide bien sûr) et c'est clair qu'elle a pas l'air du genre bruyante

karmaarhat a dit:

petite question de la photo a gauche l'eau de ville ? a droite l'eau de pluie ?

Cliquez pour agrandir...

Pas sûr de comprendre... En haut eau de ville, et en bas eau de pluie tu veux dire

J'utilise mon ancien post pour poser une question sur le sujet de mon arrivée d'eau de pluie

J'ai une entrée d'eau au niveau de mon arrivée d'eau de pluie dans ma cave.
J'ai un caboflex qui relie ma citerne à ma cave où se situe ma pompe. Dans cette gaine, j'ai mon socarex qui passe pour alimenter ma pompe avec l'eau de la citerne.

J'avais un tuyau de 110 en attente et le caboflex est glissé dedans, moussé et coaltar. Il n'y a que du ballast à cet endroit là donc hyper drainant. Il semble que l'entrée d'eau se situe entre le tuyau de 110 et sous le caboflex. J'ai creusé pour y voir plus clair mais le tuyau semble abimé donc je n'ai pas envie de trop m'énerver ave l'étanchéité de la facade si la gaine n'y est pas. Il semble que j'ai de l'eau à cet endroit là, pourquoi, je ne sais pas.

Donc mon idée était de plutôt m'occuper de régler le problème par l'intérieur j'ai donc actuellement mon socarex qui sort du mur via mon tuyau de 110 couper à ras du mur.

Je pensais simplement mettre une réduction 110-40 de ce type:


Ainsi, l'eau qui rentrait dans ma cave ne pourra plus rentrer et, au pire, passera par mon caboflex pour retourner dans ma citerne. A noter que c'est de l'eau claire donc pas de soucis.

Ou alors, je mets une réduction double en 40 et je place un tuyau pour évacuer l'eau via une évacuation que j'ai au sol de la cave contre le mur...

Vous en pensez quoi ?
