Bonjour,

Avant de raccorder mon extracteur avec minuteur, je me posais la question sur le raccordement.

Je pensais via mes combles, reprendre la phase et neutre d'une prise du couloir , tirer un câble annelé 2.5mm pour le raccorder sur l'extracteur, ensuite mettre un wago sur la phase du luminaire de la sdb pour faire le dernier raccord.

Est-il interdit ou non conforme de reprendre une alimentation venant d 'un autre circuit ? ce qui m'éviterais de creuser en dessous de l'interrupteur sdb pour aller relier l'extracteur en phase et neutre.
Merci de m'éclairer



Cory

• 4 Novembre 2023

• #2

Ne jamais mélanger les circuits.
Même si ce ne serait pas interdit c'est une question de bon sens pour la sécurité.



Michael 33512

• 4 Novembre 2023

• #3

vous ne pouvez pas alimenter l'extracteur au départ d'un circuit et le piloté au départ d'un autre, non seulement il y a des changements de section mais en plus le neutre de l'extracteur serait en contact avec deux phases



Lovic

• 4 Novembre 2023

• #4

Ok merci, le souci est pour l'alimentions permanente pour la fonction du minuteur de l'extracteur, la prise de la sdb est alimenté par l'interrupteur qui se coupera lorsque la lumière sera éteinte.
Il faut donc que je prenne une alimentation avant l'interrupteur si je comprend bien.



Cory

• 4 Novembre 2023

• #5

Lovic a dit:

Il faut donc que je prenne une alimentation avant l'interrupteur si je comprend bien.

Cliquez pour agrandir...

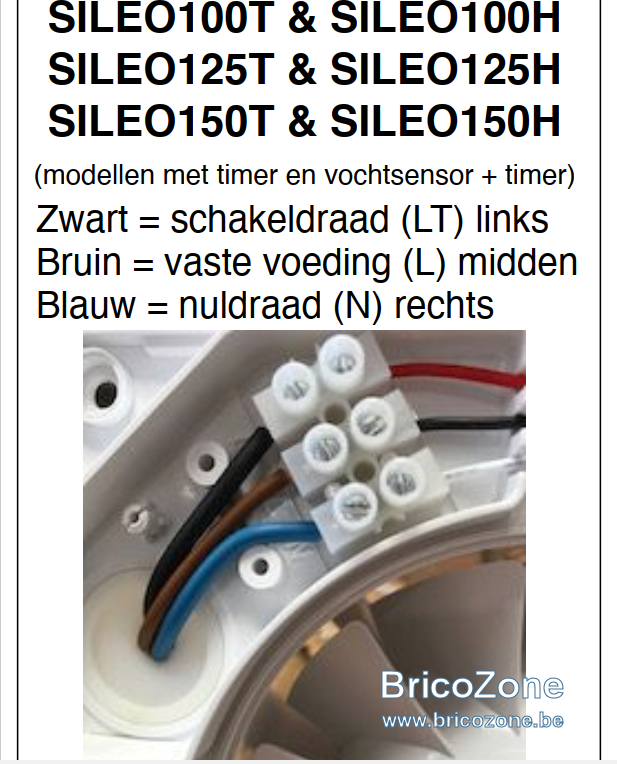

Exact, ci dessous le schéma de raccordement au cas ou vous ne l'airiez pas.



Lovic

• 4 Novembre 2023

• #6

voici le plan, étant donné qu'il est interdit de changer de section je peux donc alimenter en 1.5mm



Lovic

• 4 Novembre 2023

• #7

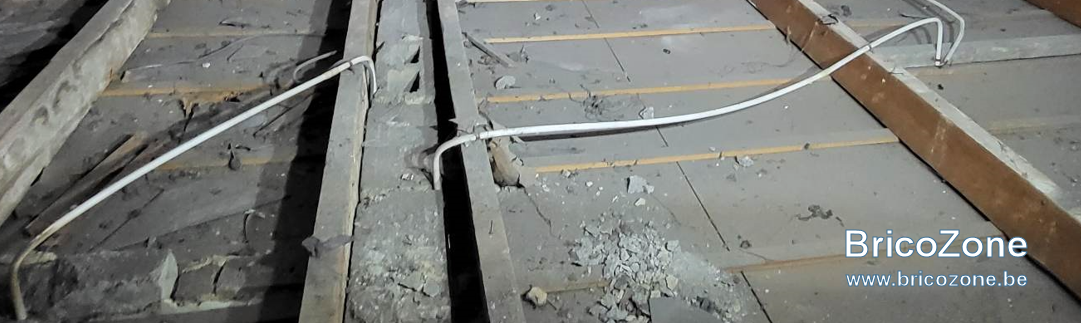

Voici une photo lors mes travaux de l'année passée, sur le câble de gauche, j'imagine que c'est le câblage qui part de l'interrupteur vers le luminaire ?
j'aurais aimé que ça soit le câblage de l'alimentation, comme ça je n'avais qu'a installer une boite de dérivation dans les combles.



Cory

• 4 Novembre 2023

• #8

" j'imagine que c'est le câblage qui part de l'interrupteur vers le luminaire ?"
Comment savoir sans être sur place ?



Lovic

• 5 Novembre 2023

• #9

Je vais tester tout cela demain



Lovic

• 6 Novembre 2023

• #10

Salut Cory, merci de votre intervention.
Pour info tout fonctionne sans trop trop de travail.
