Bonjour,

Je dois raccorder un luminaire à 3 commandes:
vas et viens / inverseur / vas et viens / luminaire

Est-ce impératif de connecter le luminaire au dernier vas et viens de la ligne ou alors si je le connecte au premier vas et viens c'est bon aussi ?

Merci de vos réponse



Cory

• 7 Janvier 2018

• #2

Vous raccordez au premier, au dernier, ou autre comme les schémas ci-dessous.
Attention, le dernier schéma est pour information et ne peut être utilisé.



O

Oli79

• 7 Janvier 2018

• #3

Un tout grand merci pour votre réponse.
N'étant pas un spécialiste, auriez vous un schéma genre dessin photo ou l'on voit les cables.
Encore merci pour votre réponse



Cory

• 7 Janvier 2018

• #4

Vous cherchez sur https://www.google.be/search?q=schéma+deux+directions&safe=active&dcr=0&source=lnms&tbm=isch&sa=X&ved=0ahUKEwiZyJfV1cXYAhUMalAKHUwwD2oQ_AUICigB&biw=1536&bih=704 et vous aurez une quantité d'exemple.
Il vous suffit de remplacer les lignes du schéma par des fils et c'est tout aussi simple.



O

Oli79

• 7 Janvier 2018

• #5

Merci, je viens d'aller voir mais sur tous je vois que l'ampoule est raccordée sur le dernier vas et vient et moi je voudrais la raccorder sur le premier, pourriez vous m'éclairer comment procéder pour connecter le luminaire sur le premier va et vient



Cory

• 7 Janvier 2018

• #6

Pour vous éclairer il suffit de basculer un interrupteur
Mais sérieusement, où se fait l'arrivée de courant ?

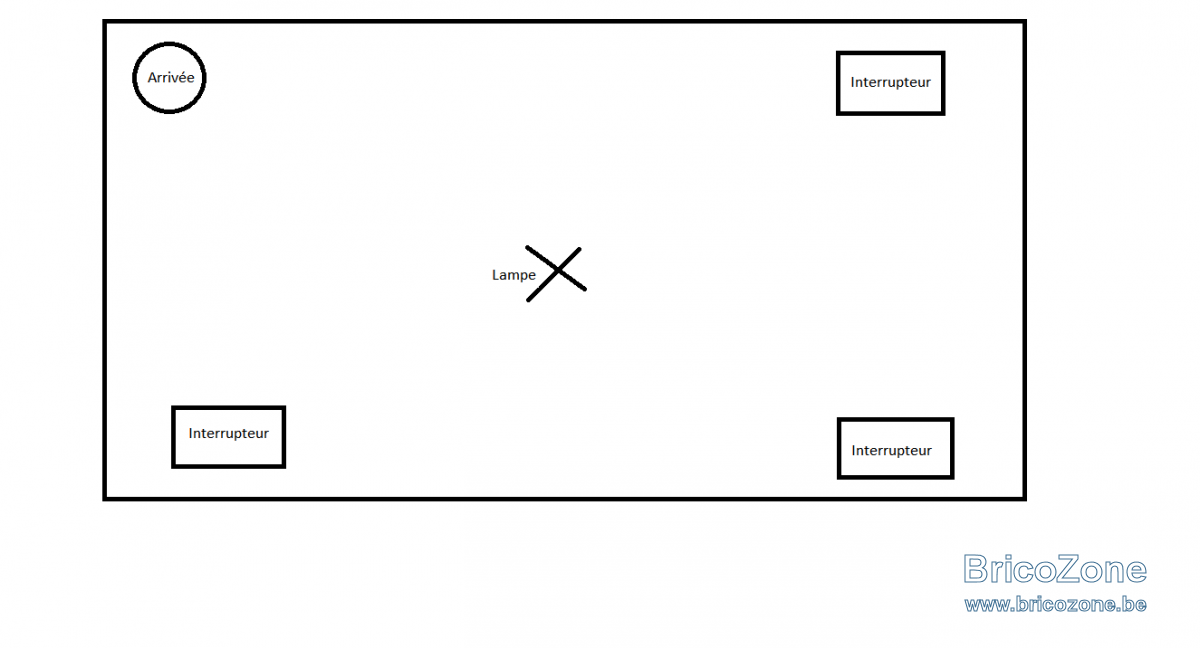

Pourriez-vous faire un croquis de l’implantation de l'arrivée de courant et des interrupteurs dans le genre ci-dessous ?



O

Oli79

• 7 Janvier 2018

• #7

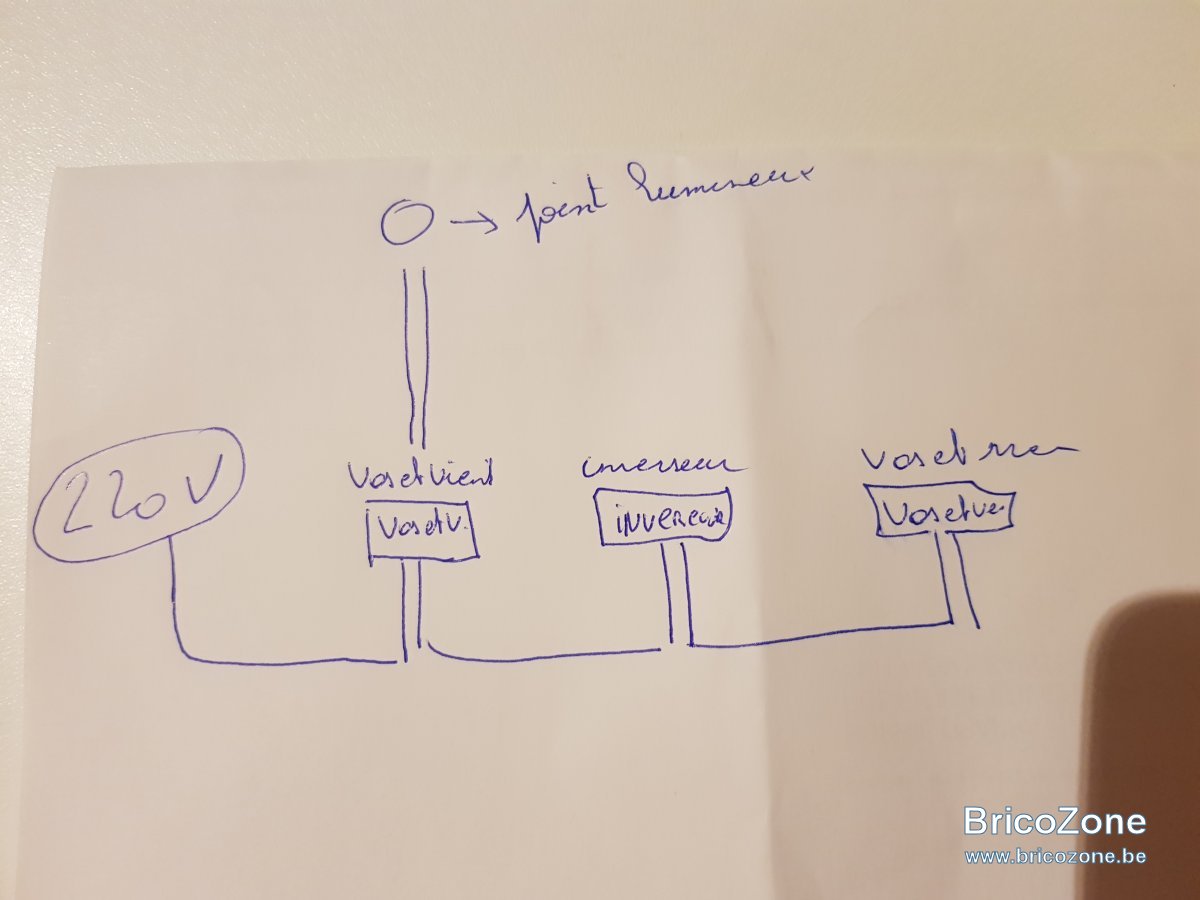

Voici mon "shéma"
J'ai fait au mieux )



O

Oli79

• 7 Janvier 2018

• #8

En fait mes cables sont déjà tous tirés



O

Oli79

• 7 Janvier 2018

• #9

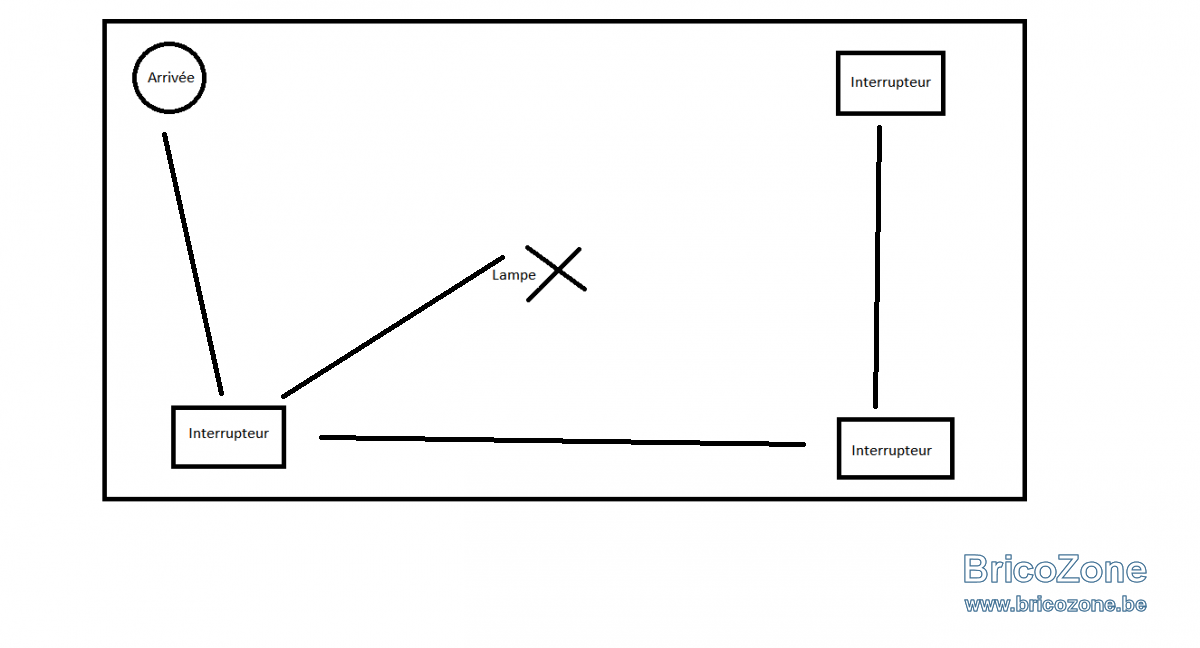

Peut-être plus claire avec votre shema



Cory

• 7 Janvier 2018

• #10

Voila ce que vous devrez réaliser.



Infinity175

• 7 Janvier 2018

• #11

Oli79 a dit:

Merci, je viens d'aller voir mais sur tous je vois que l'ampoule est raccordée sur le dernier vas et vient et moi je voudrais la raccorder sur le premier, pourriez vous m'éclairer comment procéder pour connecter le luminaire sur le premier va et vient

Voir la pièce jointe 17678

Cliquez pour agrandir...

Il suffit de lire ce dessin de droite à gauche...

La phase (brun ou noir) sera raccordée au dernier interrupteur par le L... Et à chaque passage dans les blochets il faudra le raccorder au fil suivant sans passer par l'interrupteur avec un Wago double...



Infinity175

• 7 Janvier 2018

• #12

Cory a dit:

Voila ce que vous devrez réaliser.
Voir la pièce jointe 17684

Cliquez pour agrandir...

Un petit dessin vaut mieux...



Cory

• 7 Janvier 2018

• #13

"Il suffit de lire ce dessin de droite à gauche..."
Oui, ... mais en ajoutant un fil



Infinity175

• 7 Janvier 2018

• #14

Cory a dit:

"Il suffit de lire ce dessin de droite à gauche..."
Oui, ... mais en ajoutant un fil

Cliquez pour agrandir...

Ben oui... La phase...

Maintenant j'espère que les câbles tirés sont à 4 conducteurs actifs...



Cory

• 7 Janvier 2018

• #15

"Maintenant j'espère que les câbles tirés sont à 4 conducteurs actifs"
Ce que je doute



Infinity175

• 7 Janvier 2018

• #16

Cory a dit:

"Maintenant j'espère que les câbles tirés sont à 4 conducteurs actifs"
Ce que je doute

Cliquez pour agrandir...

Tsss !!! Oiseau de mauvais augure !!!



Cory

• 7 Janvier 2018

• #17

"Tsss !!! Oiseau de mauvais augure"
Meuh non, réaliste.



O

Oli79

• 7 Janvier 2018

• #18

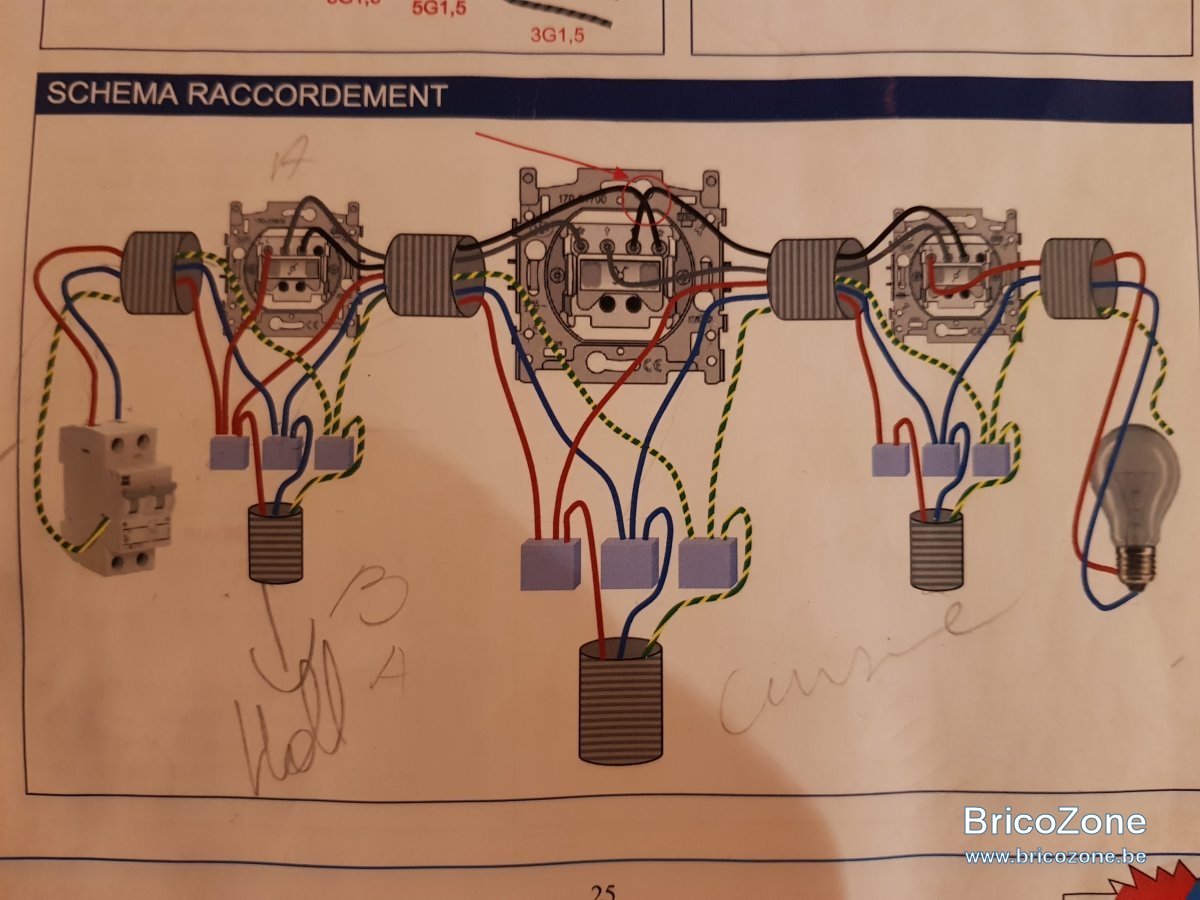

Un grand merci !!! J'ai utilisé des 5G brun bleu gris noir et terre
Je suis assez novice et j'ai du mal à lire les plans j'ai commencé avec ce genre de "shema" et sur le plan ci-dessus j'ai du mal à comprendre le chemin du cable brun et bleu d'un interrupteur à l'autre. Pour les gris, noir et c'est terre ca j'ai compris, c'est déjà ça (
Désolé et encore merci pour votre aide précieurse



Infinity175

• 7 Janvier 2018

• #19

Il va vous manquer un fil si ce circuit alimente d'autres pièces via un autre blochet que celui du départ !

Il faut un fil seul continu entre l'ampoule et le blochet de départ !!!



Polo1955

• 7 Janvier 2018

• #20

Il me semble que vous pourriez faire ceci (sur base du schéma de départ mais avec le luminaire connecté au premier va-et-vient et pas de fil supplémentaire) ...
