raccordement radiateur robineterie intégrée

pyromana

• 3 Février 2023

• #1

bonjour à tous,
je suis en train de rénover une maison et je remplace donc les radiateurs. Ceux que j'ai acheté ont la robineterie intégrée et je ne suis pas certain de comment faire le raccordement.
est-ce que la vanne thermostatique qui est dans le radiateur peut être enlevée pour le remplacer par une vanne permettant l'arrivée d'eau chaude?

Il y a 6 raccordements, 2 côté gauche, 2 côté droit, 2 par le bas.

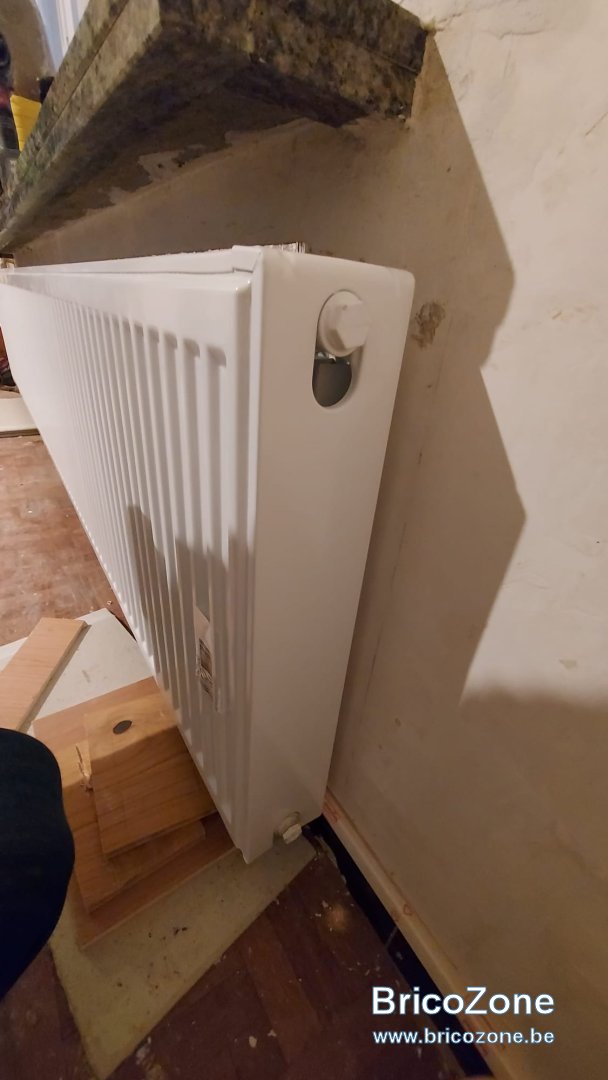

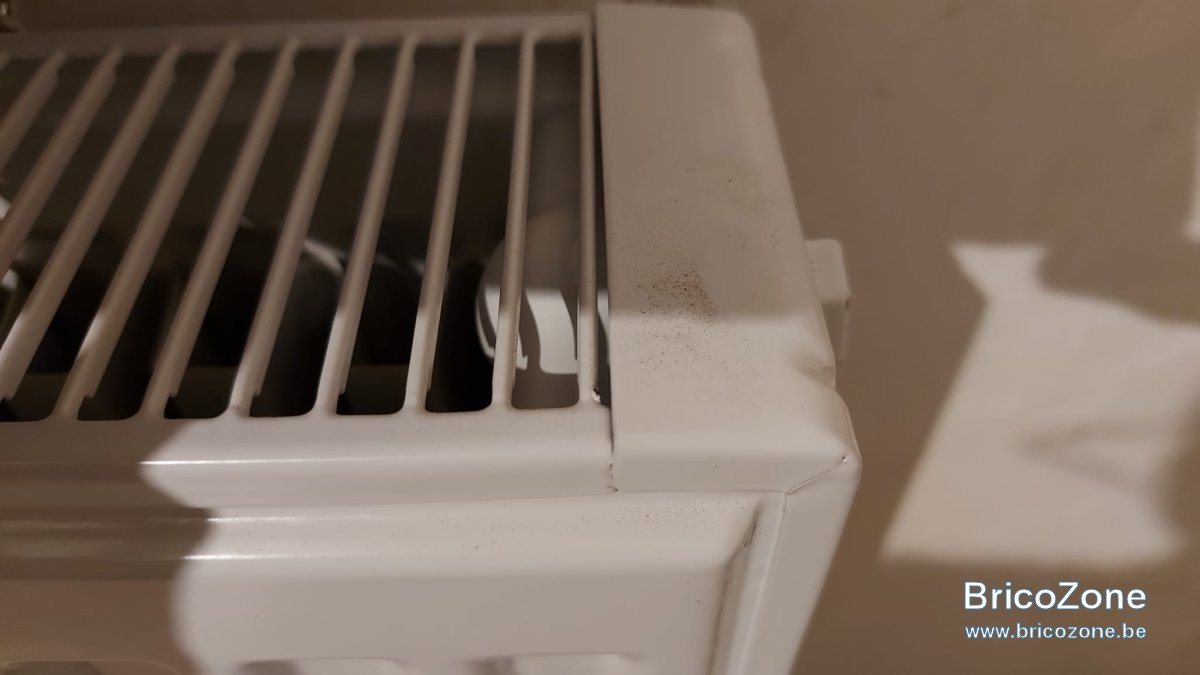

radiateur côté gauche - côté n'ayant pas la vanne:

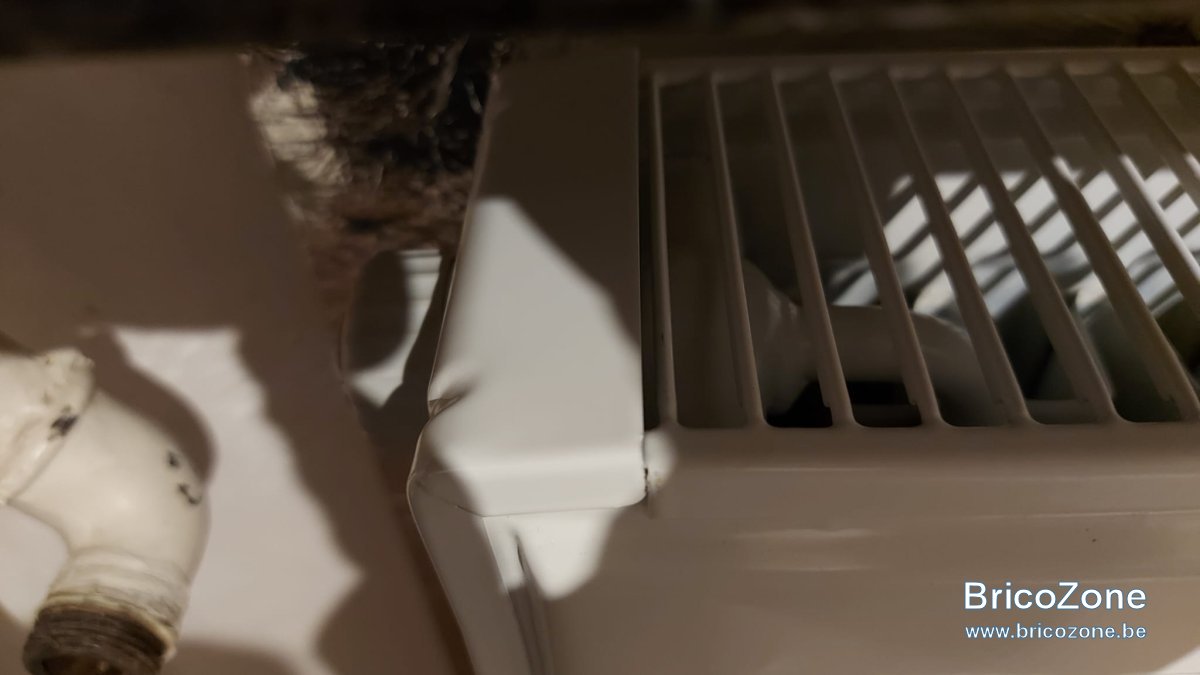

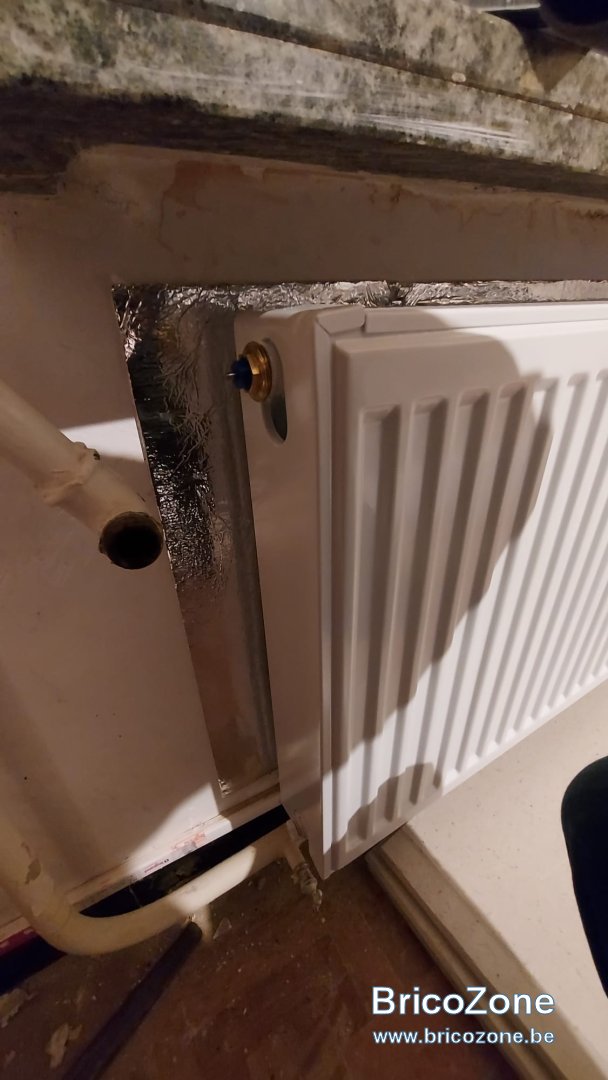

Radiateur côté gauche avec la vanne:

Comme on peut voir le côté gauche et droit ne sont pas identique donc est-ce que cela change quelque chose?
J'ai l'impression que si j'utilise la vanne intégrée, le raccordement doit se faire par le bas.
Si la vanne n'est pas utilisée, on peut faire le raccordement comme un radiateur sans vanne en enlevement la vanne bien entendu.

Merci pour votre aide.



neuneu

• 3 Février 2023

• #2

En fonction de comment vous voulez les raccorder on saura donner "la" réponse



pyromana

• 3 Février 2023

• #3

c'est vrai.
J'aimerai c'est d'avoir le raccordement comme avec l'ancien radiateur, c'est à dire haut gauche avec une vanne "externe" (je ne sais pas trop comment le dire autrement) et en bas à droite. Le reste aura des bouchons.



neuneu

• 3 Février 2023

• #4

Alors rien de spécial prévoir des bouchons pour les autres " trou" l'arrivée se fait en haut et la sortie en bas à l'opposé au dessus de la sortie le purgeur



pyromana

• 3 Février 2023

• #5

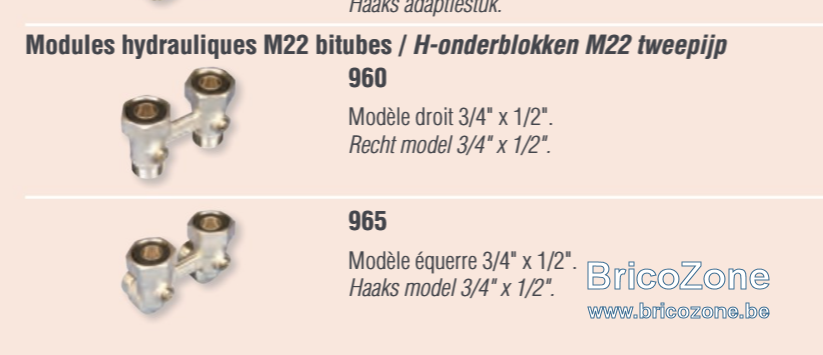

et sinon je peux prendre un raccord comme ceci par le bas en fait et utiliser la vanne thermostatique. C'est bien cela?



neuneu

• 3 Février 2023

• #6

Exact



pyromana

• 3 Février 2023

• #7

je commence à comprendre ! merci



pyromana

• 19 Février 2023

• #8

bon, je reviens vers vous car la disposition ne me permet pas de raccorder le radiateur vers le bas. donc je pose une nouvelle question (enfin, plusieurs) par rapport à un raccordement "à l'ancienne", si je peux dire cela comme ça.

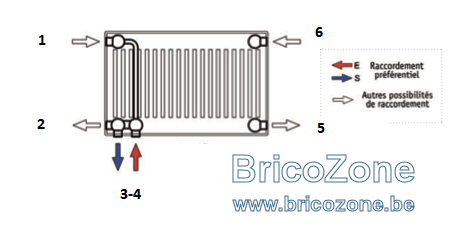

j'ai fait un shéma pour essayer de mieux expliquer.

Actuellement j'ai essayé d'utiliser les raccord 3 et 4, mais compliqué car je suis en rénovation et les tuyaux ne viennent pas du sol. En tout cas, les 2 raccords utilisés en même temps est compliqué. Le raccord angle ou droit n'est pas possible.
En cherchant sur internet, j'ai l'impression qu'il est possible d'utiliser le raccord 4 (entrée) en combinaison du 2 (ou 5?) (sortie) par exemple. Est-ce que c'est envisageable? Si oui, je présume que la vanne integrée peut fonctionner.
Sinon j'ai pensé à la combinaison 6 (entrée) et 2 (sortie) mais qu'en est-il de la vanne? fonctionne-t-elle?

(désolé...)
Sinon je présume que je dois enlever la vanne et mettre une vanne externe au 1 (entrée) et la sortie au 5?

Encore merci vous l'aurez compris, ce n'est pas évident pour moi



Da05

• 19 Février 2023

• #9

4-2 sans soucis.



pyromana

• 20 Février 2023

• #10

et 4 et 5?



Da05

• 20 Février 2023

• #11

pyromana a dit:

et 4 et 5?

Cliquez pour agrandir...

Pour moi, oui
