Effectuer raccordement de radiateur correct

M

Monsieur X

• 20 Septembre 2025

• #1

Bonjour

Je souhaite raccorder mon radiateur 8 connexions.
J'ai mon arrivée et départ qui arrive en apparrent parallèlement au radiateur. La vanne est a l'opposée de cette arrivée
Je pensais faire la raccordement a l'aide d'un bloc en H droit.
Ou placer le bloc ? au milieu ou doit il être en dessous de la vanne ?
Maintenant mes tuyaux n'arrivent ni du sol ni du mur. Comment les raccorder à ce bloc ?

Voici un petit schéma de ma configuration


Merci pour vos retours



Edmaison

• 20 Septembre 2025

• #2

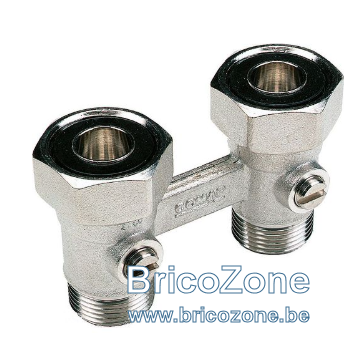

Bonjour, une photo de "ce bloc en H" et du radiateur prévu nous aiderait à vous aider



M

Monsieur X

• 20 Septembre 2025

• #3

et le Radiateur sera un type Henrad 8 connexions



Edmaison

• 20 Septembre 2025

• #4

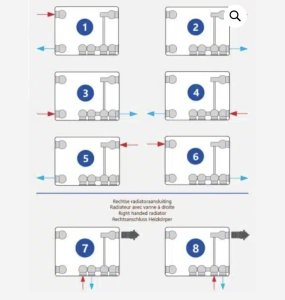

Avec la notice, normalement c'est clair pour finir votre schéma, non?



Edmaison

• 20 Septembre 2025

• #5

Edmaison a dit:

Avec la notice, normalement c'est clair pour finir votre schéma, non?

Voir la pièce jointe 183207

Cliquez pour agrandir...

Il semble que vous n'avez pas besoin de ce bloc en H



M

Monsieur X

• 20 Septembre 2025

• #6

Je comptais faire le raccordement au milieu. Car mes tuyaux alpex ne sont pas encastré et je voulais qu’on les voit le moins possible..
Dans ce cas je bloc en H est nécessaire il me semble ? Comment faire du coup vu que mes tuyaux viennent de côté ?



Puike

• 20 Septembre 2025

• #7

Mettre des coudes sous le raccord et un morceau d'alpex entre le bloc et les coudes



M

Monsieur X

• 20 Septembre 2025

• #8

Puike a dit:

Mettre des coudes sous le raccord et un morceau d'alpex entre le bloc et les coudes

Cliquez pour agrandir...

J’y ai pensé mais j’aurais voulu une solution plus pro..



Edmaison

• 21 Septembre 2025

• #9

Monsieur X a dit:

J’y ai pensé mais j’aurais voulu une solution plus pro..

Cliquez pour agrandir...

Encastré



M

Monsieur X

• 21 Septembre 2025

• #10

Edmaison a dit:

Encastré

Cliquez pour agrandir...

Ben oui je sais mais faire une saignée horizontale sur deux murs j’étais moyennement fan..



M

Monsieur X

• 6 Octobre 2025

• #11

Y a t il moyen de raccorder directement sans mettre de morceau de tuyau alpex entre le coude et le bloc ? Je risque de manquer de hauteur..



bawigost

• 7 Octobre 2025

• #12

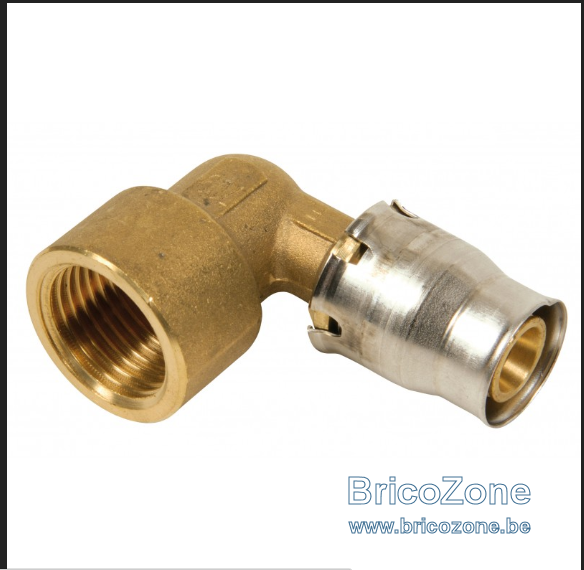

Il existe des raccord alpex coudé:



Tchotto

• 10 Octobre 2025

• #13

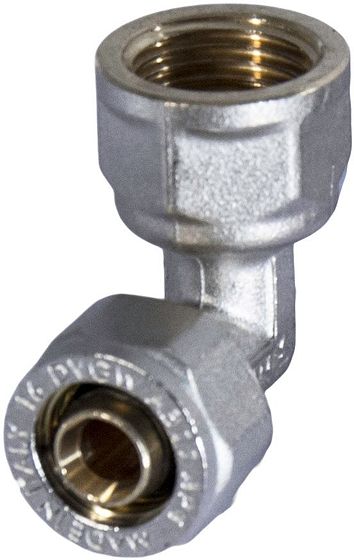

Salut ! Ou un peu plus cher (selon le fournisseur) tu utilises un accessoire à raccord à visser comme sur la photo. Ciao.

. Mais en filet Mâle.
