Raccordement taque induction

Loic4444 · 2 Février 2025

Bonjour,

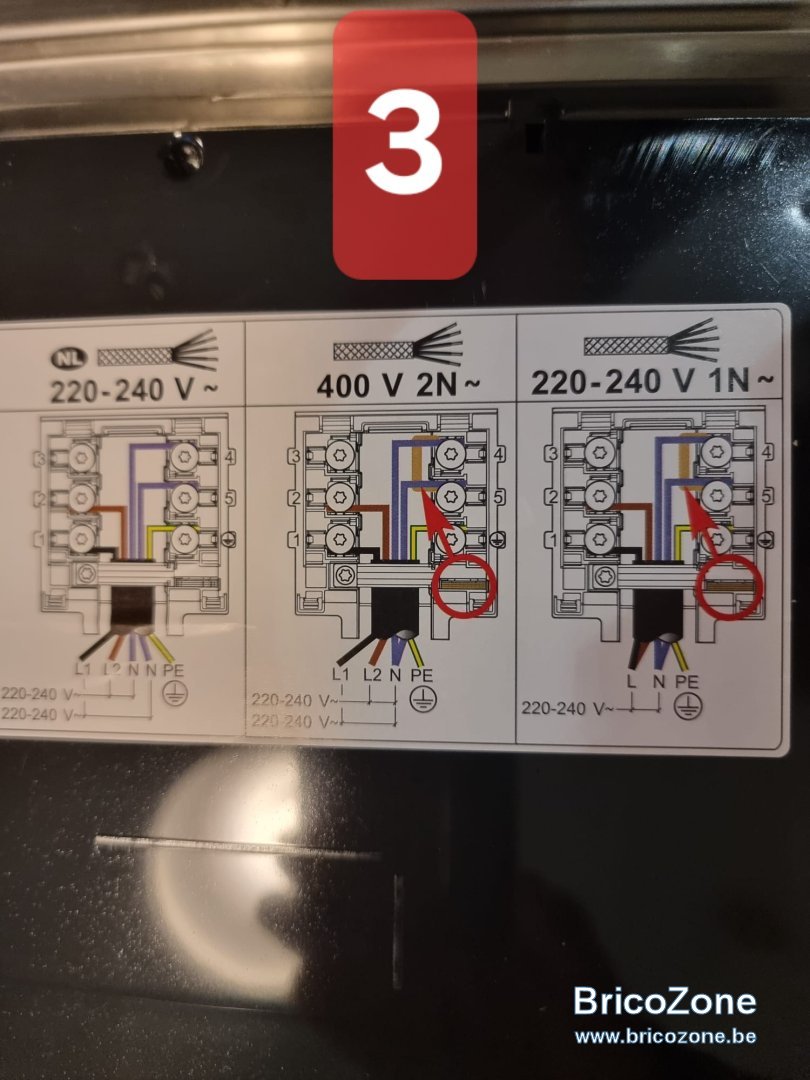

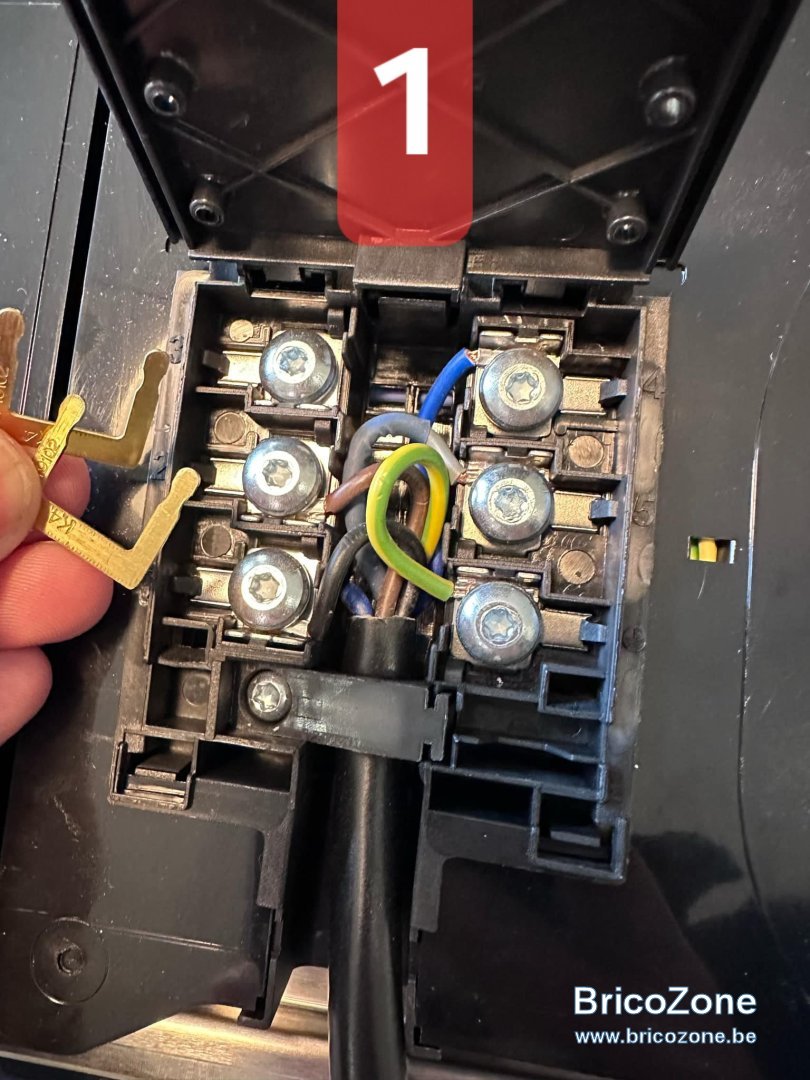

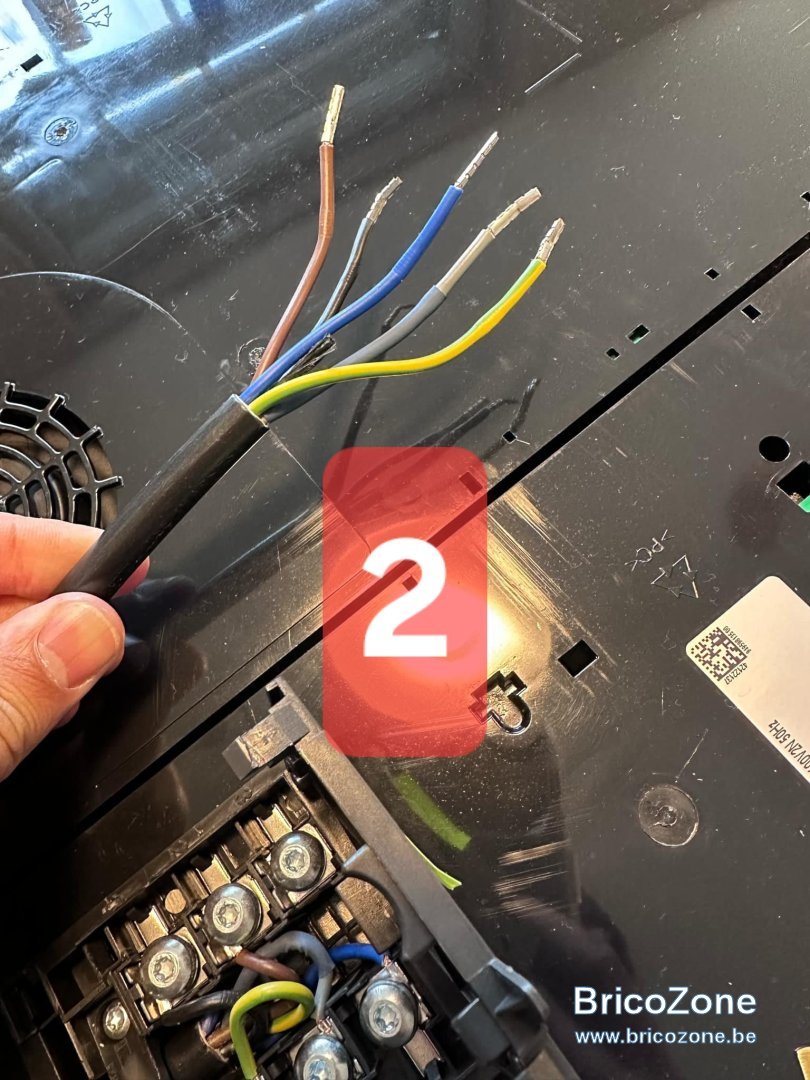

Nous devons installer une taque à induction biphasée (photo 1 et 2). Nous avons également un schéma de la taque avec différentes possibilités de branchements (photo 3).

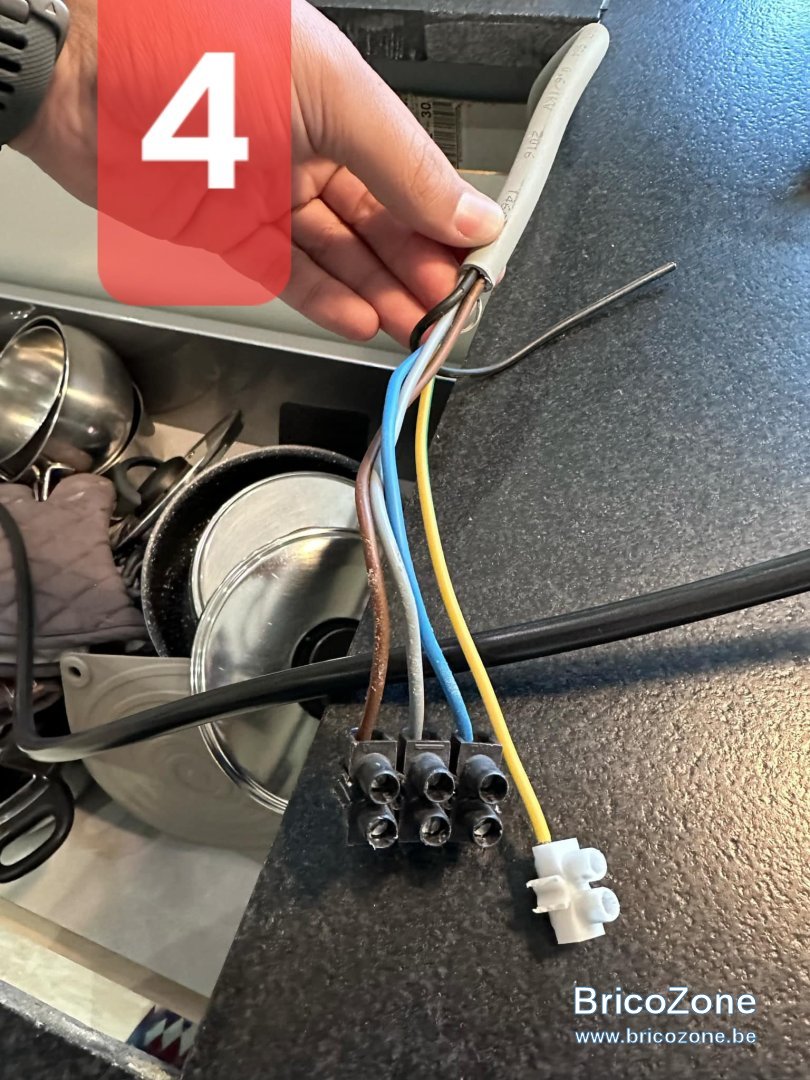

Nous possédons du triphasé (3x240V) à notre domicile et la photo 4 représente notre sortie de câbles.

Je ne sais pas si je dois installer ou non les petits ponts en cuivre sur ma taque et quels câbles (en duo ou pas) je dois brancher sur mon installation.
Un électricien ou quelqu'un d'autre pourrait-il nous aider ?

D'avance merci à vous!

flashman · 2 Février 2025

simoncapiau a dit:
Du côté des plaques :
Il faut relier les bornes 4 et 5 avec la pièce en cuivre et brancher une des trois phases sur la borne 5 (idéalement la bleue).

Les deux autres phases doivent être branchées sur les bornes 1 et 2. La terre doit être branchée sur la borne de terre et la borne 3 ne sert à rien.

Du coté installation :
Il suffit de connecter les fils de la même couleur avec le sucre. Le fil noir ne sert à rien.

Pourquoi compliquer...? Il a un schéma clair et les fils sont déjà en place, il y a juste à mettre un pontage...
Aucun intérêt à ne pas utiliser un fil (on doit l'isoler alors).

On suit le schéma 400V. Point. Tout est déjà bien câblé, on met juste un pontage entre 4 et 5.

Tchotto · 3 Février 2025

simoncapiau a dit:
Je n’avais pas vu que les fils étaient déjà connectés au bornier. Mille excuses.

Salut ! Dans le doute, il vaut mieux demander que de commettre une erreur qui en électricité peut être létale !
Attention, ton explication d'avoir du " 3X240V " n'est pas suffisante dès lors que l'on sait que l'histoire belge dans le domaine veut que chez nous on peut avoir du 3X240V AVEC Neutre mais aussi SANS Neutre !
La répartition des charges n'est pas la même non plus dont l'équilibrage est plus précis à faire dans le cas " avec Neutre " que sans Neutre. Ciao.

Elbvarto17 · 3 Février 2025

Bonjour,

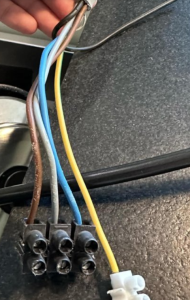

Pour pouvoir vous répondre il faudrait savoir comment sont raccordés les fils de la photo du coté coffret, une photo du disjoncteur serait la bienvenue.

Etes vous sur d'être en 3X230 V ?
SI vous avez bien du 3X230V ET que les phases coté alimentation sont :
Brun : L1
Gris : L2
Bleu : L3

Alors :

Noir taque --> L1
Brun taque --> L2
Bleu et Gris taque ensembles --> L3
J/V --> J/V
