Raccordement taque électrique

sacrephilou

• 9 Avril 2026

• #1

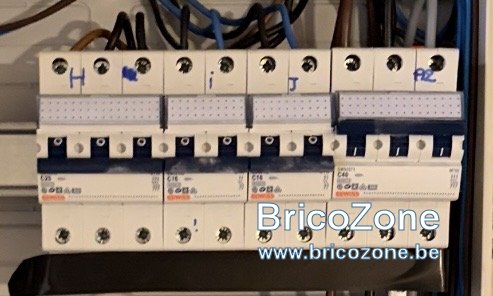

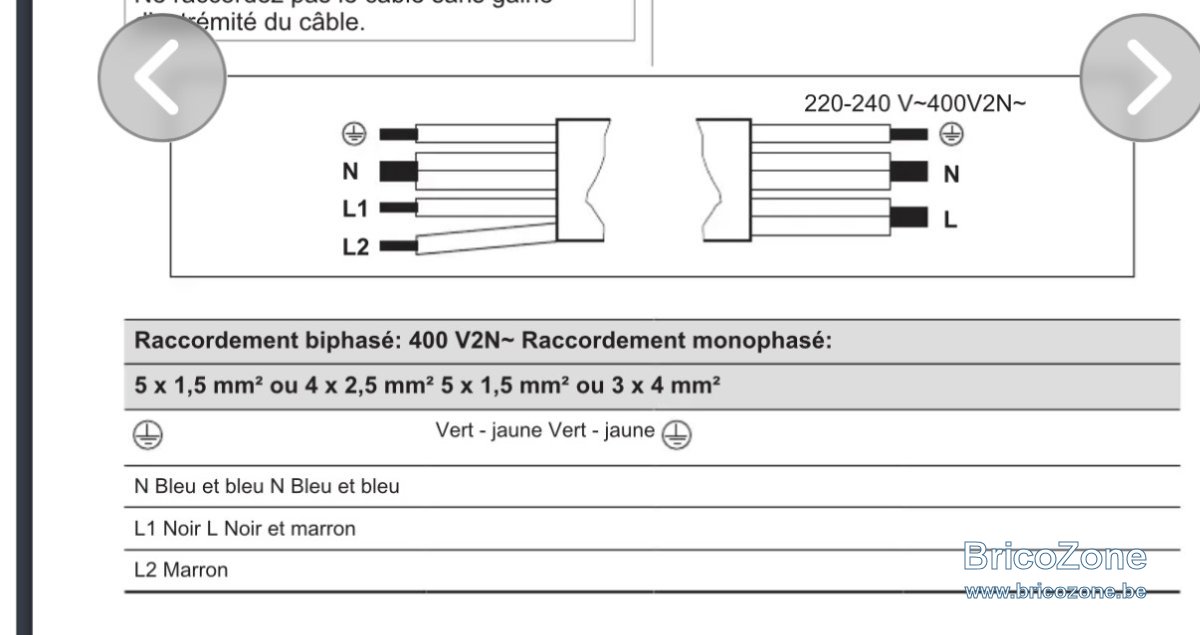

Bonjour, je refais la cuisine et dois déplacer le câble pour la nouvelle taque électrique. J’ai reconnecté sur mon disjoncteur comme c’était fait (disjoncteur h) mais suis étonné que la neutre (câble bleu) ne soit pas raccordé alors qu’il doit être branché sur le plan de connexion de la plaque.( voir photos)

pouvez-vous m’aider?

Merci au spécialistes



Wark

• 9 Avril 2026

• #2

Vous avez du triphasé sans neutre. On raccorde les 3 fils aux 3 entrées dans discernement.



bZone

Equipe BZ

• 9 Avril 2026

• #3

On en est pas sur que ça soit du triphasé sans neutre ; il arrive aussi en ancienne installation que les gens pontent le bleu ( neutre non protégé ) faudrait voir le différentiel général pour être...

Ceci est un message récent, donc réservé aux membres, il reste 204 caractères à lire !
Incrivez-vous (gratuit !)



Wark

• 9 Avril 2026

• #4

Et ces gens mettent un disjoncteur 3-pôles ? Les gens... :-)

Ceci est un message récent, donc réservé aux membres, il reste 315 caractères à lire !
Incrivez-vous (gratuit !)



bZone

Equipe BZ

• 9 Avril 2026

• #5

Je vois cela régulièrement …



sacrephilou

• 9 Avril 2026

• #6

Entre les phases j’ai du 220v. Donc comme j’ai fait c’est bon. Je raccorde les trois phases sur n, l1 et l2 et peut importe lequel? Merci à vous



sacrephilou

• 9 Avril 2026

• #7

Ceci est un message récent, donc réservé aux membres, il reste 253 caractères à lire !
Incrivez-vous (gratuit !)



sacrephilou

• 9 Avril 2026

• #8

Voici une photo du coffret, il y a un autre dans le garage et l’installation est très récente1



bZone

Equipe BZ

• 9 Avril 2026

• #9

Super - ca semble en effet être du "sans neutre" : a confirmer par les autres , mais je préfère être sûr que donner des conseils merdiques :)



BG1000

• 9 Avril 2026

• #10

D'autre part la puissance en tri 400V pour du 25A et du 40A sont fort élevées Même en ∆230V 25A cela fait Max 10kW soit bien de trop pour une cuisinière.



Wark

• 9 Avril 2026

• #11

Je devrais éviter de partir du principe que le "bon sens" et la "logique" sont la même pour tous également ! Dans le tableau, on voit des 4P qui n'ont pas de neutre. Celui qui mettrait un 3P dans...

Ceci est un message récent, donc réservé aux membres, il reste 658 caractères à lire !
Incrivez-vous (gratuit !)



bZone

Equipe BZ

• 9 Avril 2026

• #12

Je préfère demander car j'ai été dans le cas, Voici le genre de tableau, très courant je le rappelle, qu'on voit avec le neutre "ponté" C'est une appart que j'ai rénové. Ca n'est plus comme ca :)...

Ceci est un message récent, donc réservé aux membres, il reste 563 caractères à lire !
Ainsi que 1 images - hébergées par BricoZone.
Incrivez-vous (gratuit !)



Wark

• 9 Avril 2026

• #13

Y a quand même une différence entre les deux photos. La tienne me fait tiquer directement sur les pontages fait n'importe comment. Après, celui qui fait ça mérite ce qui va lui arriver... Par...

Ceci est un message récent, donc réservé aux membres, il reste 702 caractères à lire !
