rallonger mur + fondations

Bonjour,

La question est liée à ce sujet, mais comme il se rallonge et s'écarte de plus en plus de la question initiale, je pense que c'est pas stupide de créer un nouveau sujet pour une question plus spécifique.
https://www.bricozone.be/t/terrasse-hourdis-1er-etage-chape-etancheite-lame-composite-bois.146110/


Je voudrais rallonger d'une brique le mur qui soutient une partie de ma terrasse.
Faire sauter les demi-briques (croix rouges), les remplacer par une complete + demi.
Total : +12 cm en largeur en comptant le joint




Je pensais que la fondation qui soutenait le mur irait plus loin que le mur en question mais ce n'est pas le cas.
Je vais donc devoir rajouter quelque chose.



La fondation actuelle du mur est un peu spéciale, fait ~30 cm de large, et sur elle repose le mur (qui n'est pas centré par rapport à la fondation).
Elle se compose de deux élements distincts :
- un mur maçonné en bloc béton (au moins 2m de profondeur) qui repose sur une semelle.
- y a été adossé par la suite (est-ce qu'ils ont foiré, est-ce que c'était prévu, je ne sais pas), sur ~70 cm de profondeur, du béton (coulé, demi bloc maçonnés ? je ne sais pas trop mais je penche pour des demi blocs maçonnés)

J'en déduis, sans pouvoir l'affirmer, qu'elle n'est pas armée.



.

Actuellement j'ai ouvert une fouille sur de 16x30 sur ~50cm de profondeur.
Que faire pour la fondation qui accueillera l'extension du mur ?
Dans tous les cas, j'imagine qu'il est important de m'aligner sur l'existant (mais dois-je respecter la profondeur ?) et d'essayer de m'y fixer au mieux.

>

1) est-ce que je me contente d'y couler du béton non armé ? (soit sur 40-50cm de profondeur, soit je vais chercher 70 cm) ?)
+ j'amoche un peu à la disqueuse le béton de la fondation actuelle pour mieux m'y accrocher ?



ou

2) est ce que j'ouvre plus large en faisant sauter une partie de la marche à droite, pour avoir 30x30 (sur 50 ou 70cm de profondeur) et pouvoir armer cette "semelle" ?
si je pars là-dessus, dépendant de la profondeur, puis-je me contenter d'armer en bas (j'en doute) ou dois-je traiter cela comme un hybride "semelle/poteau" ?

Dans ce cas (béton armé 30x30 x X cm), ne serait-il pas utile également, de lier les deux fondations avec des fers ?


.

Merci d'avance à quiconque aura pris le temps de me lire,

re bonjour,

Renseignements pris, je pars bien dans l'idée de rallonger le mur et donc la fondation.

Petite question,

Sur la fondation y'a un enduit. Je sais pas ce que c'est, peut-être bien simplement un mortier.



Vous pensez que je dois le faire tomber ? Ou le béton accrochera correctement dessus ?
Et je mets une barbotine eau/compactuna ou c'est même pas la peine ?


L'idée étant de faire ceci :




Merci d'avance,

bon, ben la question se pose pas, c'est impossible à arracher

Je suggèrerais de le rainurer dans tous les sens, à la disqueuse et faire une fixation chimique avec la structure métallique du futur béton.

merci intègre,

D'office, la fixation chimique pour les barres c'est prévu


Pour l'accroche, je pensais plutôt faire une barbotine d'adhérence, comme préconisé sur leur site

2. Sur béton Travaillez uniquement sur un support nettoyé bien propre et enlevez éventuellement l’huile de décoffrage ou la rouille. Compositions des couches successives:

a) Couche de fond : COMPAKTUNA® PRO-eau 1 sur 4. Laisser sécher.

b) Pont d’adhérence : matières sèches: 1 volume de ciment + 1 volume gros sable du Rhin 1-3 mm. Liquide : 1 volume de COMPAKTUNA® PRO + 2 volumes d’eau propre. Mélanger les deux matières jusqu’à une barbotine épaisse, à appliquer à la brosse.

Cliquez pour agrandir...

+ mettre également du Compaktuna Pro dans l'eau de mon béton (1vol compaktuna pour 3 vol eau)

Bien le bonjour,


Voilà, mon mur est monté (purée... cette météo), et j'en arrive enfin à la poutre.
Sauf que... ben j'ai des ptits soucis pour ce qui est de l'épaisseur de l'enrobage.
Je pensais bien préparé tout ça en amont, mais... non

Si vous avez un avis, je suis preneur

.

Pour rappel:









Même avec de petits rayons de courbure, j'ai du faire des cadres de 75 mm, sinon y'avait pas moyen de faire passer un fer de 8 mm en haut





Sauf que... ben j'ai 115 mm en haut, mais ... que 95 mm en bas.

- à gauche j'ai que ~5 mm > les graviers du béton risquent de pas passer mais est-ce que c'est grave si c'est juste au niveau des cadres ? Y'a qd mm la partie "sable et ciment" qui devrait pouvoir s'infilter non?
Moi j'ai du gravier 6.3/14 mais je vois qu'il existe des gravillons plus fin genre 2-7 mm. Ca peut convenir pour une poutre ?

- à droite j'ai ~15 mm, pas folichon...



.

A la base, je visais 30 mm, mais je suis tombé sur ceci qui semble dire que 20 mm ca peut suffire, voire même 10 mm dans certains cas (genre si le béton est protégé des intempéries ou recouvert d'une étanchéité)



source: https://www.ifsttar.fr/fileadmin/us.../GuideTechnique/GuideTechnique-LCPC-ENROB.pdf

.

Sachant que devant la poutre, y'aura la fixation de l'escalier + la marche qui surplombe, donc ca réduit un peu l'exposition a la pluie.
Et s'il suffit de mettre en plus une étanchéité sur la poutre pour pouvoir réduire l'épaisseur de béton, peut-etre faire un retour sur la face verticale de la poutrelle avec l'EPDM qui ira sur la chappe (chappe=jaune sur l'image)

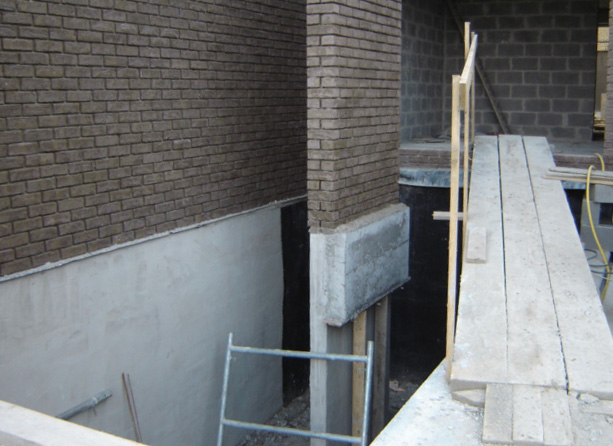

ici en situation réelle (c'est le même escalier chez un ami)



.
.

Si c'est vraiment pas possible de se contenter de si peu (à gauche et/ou à droite) :


- à gauche, poncer ou ouvrir le talon du hourdi (soit ponctuellement, au niveau de chaque cadre, soit sur toute la longueur ?), ce qui peut me donner 20 mm de plus > je peux potentiellement déplacer toute la ferraille de 13 mm vers le hourdi

et/ou

- à droite, ne pas mettre le coffrage à fleur des briques mais un peu plus loin pour gagner 15 mm (et la poutre passe de 115/95 mm à 130/110 mm)




.


En vous remerciant d'avance
