réalisation meuble bibliothèque caché

belgotux

belgotux

  • #1
Hello,

Dans la suite de mon meuble tv, j'ai dessiné le meuble bibliothèque que je fini tard, afin de pouvoir commander tout le bois et découpes en une fois :laughing:

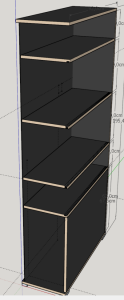

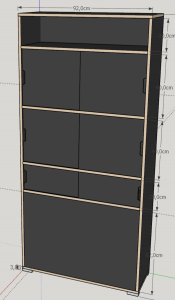

2020-06-20_00h52_23.png 2020-06-19_23h34_37.png

  • Je compte fixer le "caisson" ainsi que les étagères en 18mm multiplex à la lamello, je me demande même si je met des vis au dessus et en dessous du caisson ou si du tout collé suffit ?
  • Il y aura des portes en bois de 6mm pour faire coulisser avec les poignées dans le style du meuble tv, pour faciliter le coulissement je met un rail en alu de 8x7 externe (et 6x6 interne). Je me demande si défoncer les 2 rails au même endroit c'est pas trop juste, il resterait 4mm ?
  • Le fond du meuble sera en HDF/MDF 6mm noir d'un côté
  • Pour les portes en 6mm, j'hésite : en HDF/MDF c'est bon ou il vaut mieux du multiplex ?
  • Pied en métal + patin de 2-3cm encore à trouver :)
  • Je vais intégrer une multiprise de bureau pour 2 USB + 2 prises + 1 emplacement vide pour futur usb-C dans l'étagère du bas de 20cm
  • Le panneau du bas sera fermé, tenu avec des aimants. Espace inexploitable car ça colle le nouveau salon, mais servira pour cacher câble électrique de la prise vers la multiprise et plus tard le transfo usb-c
  • En haut ce sera libre pour mettre un peu de déco visible
J'attends vos retours les boiseux :) faut que je commande la semaine prochaine :rolleyes:

  • #2
belgotux a dit:
Je compte fixer le "caisson" ainsi que les étagères en 18mm multiplex à la lamello, je me demande même si je met des vis au dessus et en dessous du caisson ou si du tout collé suffit ?
Cliquez pour agrandir...
Perso, si pas d’assemblage mécanique, je visserai

belgotux a dit:
Il y aura des portes en bois de 6mm pour faire coulisser avec les poignées dans le style du meuble tv, pour faciliter le coulissement je met un rail en alu de 8x7 externe (et 6x6 interne). Je me demande si défoncer les 2 rails au même endroit c'est pas trop juste, il resterait 4mm ?
Cliquez pour agrandir...
Porte de 6mm dans un rail de 6mm ça ne va pas bien glisser je pense
Quand tu dis qu’il te restera 4mm, je suppose que tu parles en façade avant, devant les rails. Je ferai une rainure dans une chute mais selon moi pas de soucis, le morceau de 4mm aura un rail derrière, donc ce sera rigide

belgotux a dit:
Pour les portes en 6mm, j'hésite : en HDF/MDF c'est bon ou il vaut mieux du multiplex ?
Cliquez pour agrandir...
Ca dépend la dimension mais au vue des photos, les deux devraient convenir

Beau projet, amuse-toi surtout ! :cool:

  • #3
Bonjour,

En lieu et place des u alu, pourquoi ne pas simplement défoncer la largeur nécessaire comme les meubles kwelokx ou un truc comme ça.

Si les 4 mm est l'espace entre 2 rails. Il est possible de défoncer le premier, de l'insérer et de faire le deuxième ensuite. Cela évite de déforcer le bois.

  • #4
Attention avec les rainures pour les portes coulissantes directement dans le MDF, ça casse vite au niveau de la languette entre les rails.

  • #5
dexter236 a dit:
Attention avec les rainures pour les portes coulissantes directement dans le MDF, ça casse vite au niveau de la languette entre les rails.
Cliquez pour agrandir...
juste, pour ça il faut soit utiliser du multiplex ou alors prévoir un système de rail comme le Slide Line 55 ou 56 de hettich

  • #6
LED3 a dit:
Bonjour,

En lieu et place des u alu, pourquoi ne pas simplement défoncer la largeur nécessaire comme les meubles kwelokx ou un truc comme ça.

Si les 4 mm est l'espace entre 2 rails. Il est possible de défoncer le premier, de l'insérer et de faire le deuxième ensuite. Cela évite de déforcer le bois.
Cliquez pour agrandir...
kewlox fonctionne justement avec des rail alu non ?
Et leur porte me fait pensé à de l'unalit en plus costaud

  • #7
Merci à tous pour vos retours,

Je parlais bien de l'espace entre les deux rails alu de 4mm.
@eljub merci pour la remarque pour les rails, il me faudrait un 7mm interne ou alors retirer 1mm à l'arrière des portes au niveau des rails, mais plus de boulot. Je pensais prendre ceux de hubo dans savoir où aller d'autre pour si peu.

@dexter236 ce sera du multiplex et pas de mdf, seuls les portes et le fond seront en mdf.

  • #8
Meuble de marque Kwelox

  • #11
Tu peux retirer 0,5 MM c'est suffisant selon moi, 1mm il faut juste vérifier que tu n'auras pas trop de jeu et que ça paraisse branlant

Tu peux facilement faire un test dans une chute en faisant des rainures à la défonceuse

  • #12
Chouette projet :)

dexter236 a dit:
Attention avec les rainures pour les portes coulissantes directement dans le MDF, ça casse vite au niveau de la languette entre les rails.
Cliquez pour agrandir...
Idem, je trouve que ça risque d'être fragile.

Tu ne mettrais pas la plaque du haut entre (et pas dessus) les montants verticaux afin de ne pas voir les chants ?

Tu vas ouvrir le bas comment ?

  • #14
eljub a dit:
ou coupé à 45 ;)
Cliquez pour agrandir...
Ouais mais alors il faut le faire en bas aussi et là je trouve ça plus délicat...
C'est tout de même mieux que la charge du meuble repose sur le chant complet, non?

Si @belgotux achète tout pré-découpé ça risque de pas être à 45 :p

  • #15
dans le bas, je préfère mettre la partie horizontale entre les montants verticaux, de plus je prévois souvent une plinte de 5 cm et donc ça ne choque pas du tout

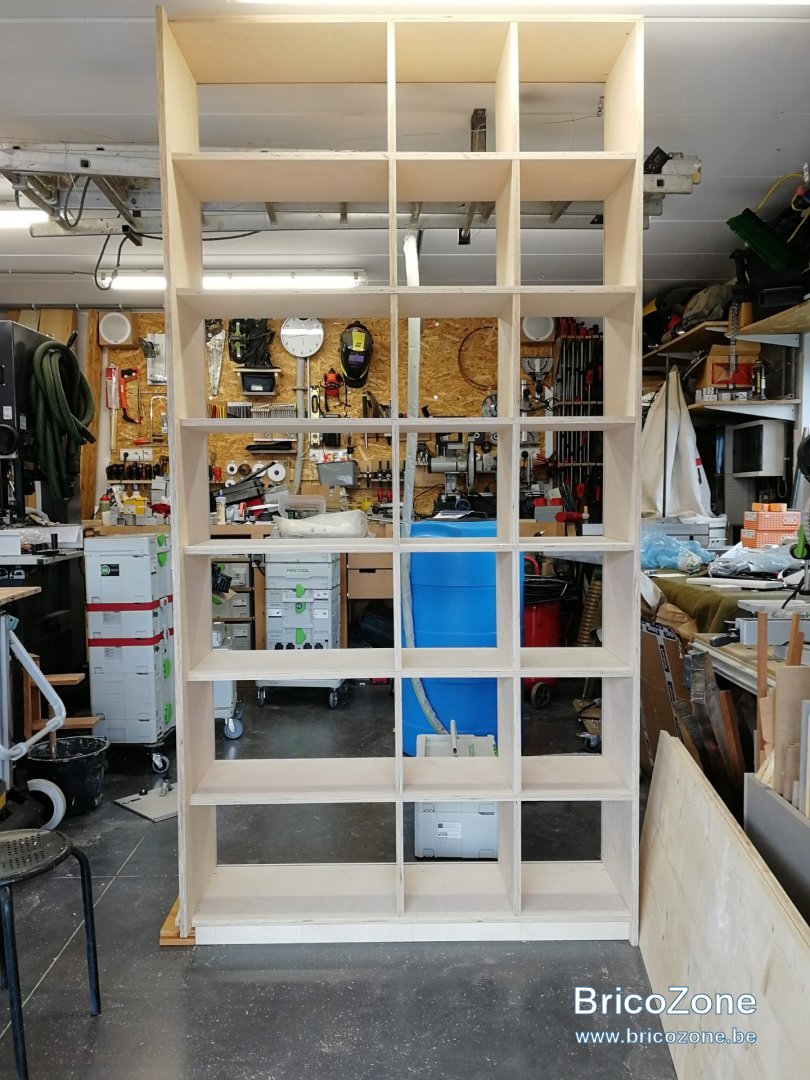

Exemple de ce que je fais actuellement : au dessus à 45° sur la droite, sur la gauche, le panneau est plus large pour une raison spécifique et en bas, c'est droit


  • #16
J'avoue que ça m’embête que le champ de la plaque du haut soit pas à l'intérieur esthétiquement. Mais pour la rigidité, juste coller avec les biscuits lamello à l'horizontale pas fan et mettre les vis là se verrait même si rebouchage. Alors que le panneau plus long au dessus permet de mettre les biscuits verticaux et même de visser.

En fait 45° serait parfait, mais avec ma plongeante scheppach en 45° bof bof, j'ai testé pour mon caisson de préfiltration. Ou c'est moi qui m'appuie pas bien sur la machine mais pas facile étant gauché et la machine n'est pas équilibrée quand elle est à 45°.
La découpe c'est pour me faire gagner du temps car pas de scie sur table et la plongeante pas super précise. J'ai vu que des gens modifiaient les rails pour plus de précision mais bon.
Du 45° à la découpe j'y crois pas trop :confused:
