reflexion escalier quart tournant haut

Bonjour
En pleine rénovation d'un corps de ferme, je planche depuis un moment sur la réfection d'un escalier. Actuellement c'est un escalier droit assez raide qui permet d’accéder à l'étage qui faisait office de grenier à grain. Autant dire que c'est quasiment une échelle de meunier.

Je souhaiterai faire un escalier quart tournant haut droite pour diminuer la pente, et sous cet escalier ( 2eme volée) y installer mes wc.
J'ai fait différentes simulations pour trouver le bon compromis, et avoir suffisamment de hauteur dans les wc sachant que le fait d'avoir une partie "mansardée" ne me pose pas de problème....faute d'autre solution

J'ai une hauteur de sol à sol de 2770mm, longueur 1ere volée de 2750mm et longueur 2nd volée de 1500m.
Épaisseur dalle étage ( plancher-solivage-plancher) de 195mm, et trémie de 2500mm
Je compte faire un escalier bois avec limons droit et gauche de 50mm d'épaisseur. Largeur des marches de 800mm avec nez de marche de 35mm.

J'arrive à un escalier de 13 marches d'une hauteur de 197.86mm; giron de 244.49mm; pas de foulée de 640.2 mm et une échappée de 2134mm pour une pente 39°.



Voila ou je me suis arrêter sans être sur du coté confortable et pratique de cet escalier. J'ai une hauteur théorique de 1850mm
à l'angle du limon haut intérieur et limon bas intérieur sachant que cette hauteur diminue sous la partie tournante de l'escalier

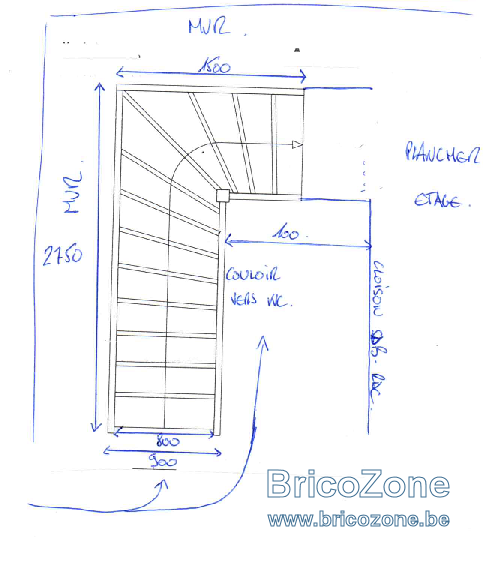

A savoir que mes wc vont faire la longueur de la 2eme volée + le restant de la largeur du couloir.
Cet escalier vous semble t'il correct?
Y aurait il une autre solution pour gagner en hauteur sous cet escalier sans perdre en confort et sans augmenter la pente.
J'ai vaguement pensé à un double quart tournant ( bas et haut) mais sans grande conviction et sans être certain que ce soit pratique.

Bonjour Xavier,

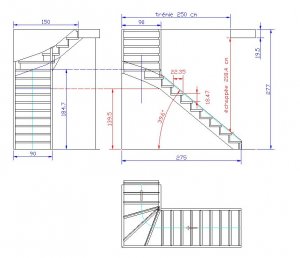

Votre calcul est correct mais je pense qu'il vaudrait mieux faire cet escalier avec 15 marches de 18,47 cm de hauteur et un giron de 22,35 cm. Attention car la hauteur au niveau de l'angle des 2 limons n'est que de 140 cm environ, mais il vaut mieux prendre en compte la hauteur au milieu de l'escalier ce qui donne effectivement environ 185 cm. Voici un plan avec les 2 vues en élévation auquel j'ai ajouté quelques cotes :



Je pense qu'il est possible de placer les WC sous cet escalier. Le double quart tournant abaisserait encore plus la hauteur dans l'angle du fait de l'allongement de la volée haute.

Bonne journée,

Lionel.

Bonjour Lionel

Merci pour cette réponse rapide et complète.
J'avais omis de préciser que la longueur de la 2nd volée n'était pas fixée. Les 150cm était ce qui me paraissait le mieux.

En prenant une 2nd volée de 140cm, j'arrive a un escalier avec une hauteur de marche de 19.8cm, un giron de 23.7 pour un pas de foulée de 63.2cm et une pente à 39.88° mais toujours avec 13 marches. Par contre ma hauteur sous escalier augment sensiblement à environ 190cm.
Au delà de 150cm, la pente diminue et l'espace sous escalier diminue considérablement, donc inintéressant.

Le problème du logiciel que j'utilise est que je n'ai pas la main pour augmenter ou diminuer le nombre de marches à ma guise.
Je vais retenir votre solution qui me parait plus confortable. D'autant que vu la profondeur des wc j'ai la possibilité de ne pas forcément accoler le bâti au mur de gauche ce qui me permet de gagner quelques cm en hauteur.

Y aurait t'il un intérêt à balancer tout ou une partie des marches?

Je vais aller plancher sur votre site pour comprendre et calculer le balancement des marches et coter tout ça.
Encore un grand merci car cette réflexion sur l'escalier m'aura occupé l'esprit un sacré bout de temps

Le balancement des marches apporte un meilleur confort du fait que cela augmente la taille des collets de marches, mais en revanche cela complique la réalisation de l'escalier car les limons sont cintrés dans la volée droite :
