Réglages poele à pellets / granules edilkamin - base de connaissances

turbozender · 4 Novembre 2023

alors j'ai avance depuis tout a l'heure
le capteur hors du flux passe a 0.00 donc pas possible ( donc 1.20 c'est uniquement le titage naturel )
si je desactive le controle de flux il passe en P1 PL donc mode securité et je ne peux plus augmenté la puissance

j'ai modifier les reglages a l'inverse et revenu au reglage usune ( avant la note technique edilkamin) avec temperature a 120 degres au lieu de 150
le air 1L 21 au lieu de 23
air 1H 27 au lieu de 31
P1H 18au lieu de 20

1: il y a toujours des moment ou le flux d'air descend a 0.54 au mini pour une securité a 0.80

mais il passe beaucoup plus de temps au dessus de 1.00 et pour le moment il n'a pas coupé
car surement moins longtemps en seuil bas

mais avec ces reglages je ne me l'explique pas vu qu'il y a moins de depression et donc moins de debit de gaz

2e: quand le flux d'air descend bas, il y a de la flamme donc pas de manque de pellet ni de creusé bouché (j'ai ouvert la porte en fonctionnement)

mystere donc

turbozender · 4 Novembre 2023

ou alors c'est entree d'air parasite dans le foyer

psp3639 · 4 Novembre 2023

Bonjour,
La mesure du flux peut-être perturbée par vents forts, le fonctionnement de la hotte de cuisine qui crée une dépression dans la pièce ou un amas de suie dans le conduit ou encore un bouchon à l'aspiration.
Les paramètres donnés par Edilkamin le sont à titre indicatif, le poêle doit être réglé suivant le principe expliqué ci-dessous.
La régulation agit sur deux choses, la vitesse de l'extracteur et l'apport de pellet.
Pour l'air de combustion, sa référence est Pascal PA, il agit entre AL1 et AH1 pour maintenir Pascal P1 constant.
Donc, il faut regarder (dans les valeurs instantanées) la valeur des pascals, elle doit être la même que la valeur demandée, la vitesse de l'extracteur doit être comprise entre AL1 et AH1, par exemple si pascal P1 est réglé sur 28 et que AL1 est 20 et AH1 26, la valeur de l'extracteur (dans les valeurs instantanées) doit être idéalement de 23 et les Pascals (instantanés) de 28, il faut adapter soit al et ah soit Pascal pour être dans la bonne fourchette, il faut trouver le bon rapport air/pellet, suivant la flamme. C'est pareil pour les autres puissances.
La deuxième chose c'est le même principe, il varie entre PL1 et PH1 pour maintenir Temp test constant.
D'autres paramètres interviennent mais cela serait trop long à expliquer ici.

Fgalette · 4 Novembre 2023

Comme dit psp3639, j'allais le signaler aussi :
- le vent extérieur provoquant des reflux / contre pression.
- contre courant dépressionnaire dans la pièce du poêle (hotte ou autre vmc).
- pièce trop étanche à l'air ?

turbozender · 4 Novembre 2023

alors non deja verifier
pas de probleme depuis 2019/2020 date de pose

jai oublier de repreciser que c'est suite au changement de roulement de l'extracteur

je les avait deja change l'annee derniere mais un devait avoir un defaut il a fait tres vite du bruit
meme probleme en debut de saision pui a disparu

est ce que le joint isolant entre la plaque de lextracteur et le moteur ( joint vert) qui n'est lus en tres bon etat peut en etre la cause ?

psp3639 · 4 Novembre 2023

Je ne pense pas que cela soit la cause.
Lors du remplacement des roulements il arrive que la pièce métallique soit trop proche du compte tour, les infos envoyées à la carte mère sont alors faussées.
Il faut donner un petit coup sur le bout de l'axe côté hélice pour qu'il recule d'un demi millimètre. A essayer.

Fgalette · 4 Novembre 2023

J'espère qu'en remettant les nouveaux roulements tu n'a pas taper / tapoté dessus pour les insérer ?
Car les chocs latéraux endommagent les billes et leurs chemins.

turbozender · 4 Novembre 2023

merci je vais essayer pour le compte tour
pourtant les valeurs on l'air coherente

non les roulement j'ai bien fait attention et si c'etait un grippage jaurais une vitesse plus faible ce qui n'est pas le cas

donc joint changé j'en avait stocké un , idem
ca fonctionne une heure environ et apres le flux d'air degringol la 0,29 au mini

j'ai l'impression que c'est une fois que tout est a temperature ( consigne descendu a 130 au lieu de 150 pour essai ) stable de 130 a 147

la variation est tellement lente qu'on ne peux pas faire de correlation avec la hauteur de flamme ou autre

la depression reglé sur 40PA varie de 36 a44 mais majorirairement stable

et ce n'est pas parce que j'augmente la vitesse extracteur et la depression que cela modifie le flux d'air

je seche vraiment la

edit :
j'ai controler les vitesses avec un compte tour laser
jai: 2760 tr/min vu par le poele pour 2660 au laser
et 1560 / 1477

les valeurs se tiennent

mais meme en p3 avec 52pa de depression le debit d'air chute a 0.60 la franchement
je suis a deux doigts de le mettre a la benne

turbozender · 5 Novembre 2023

alors
j'ai debranché le capteur de flux et ca tourne comme ca

je me demande si c'est pas la carte qui a un probleme ( car meme pose au sol et branché le capteur la valeur varie enormement )

j'aimerais bien savoir comment il fonctionne d'ailleur

Ridkro · 4 Décembre 2023

Bonjour,

J'ai un poêle Edilkamin chérie moon.

Suite à un problème avec mon poêle j'ai effectuer un init de mes réglages.

Pb aujourd'hui mon poêle ne régule plus en automatique. Je suis pourtant en autoreg et dans mes réglage j'ai bien mis climat en ON.

Et malgré un delta de 2, il ne se coupe plus lorsqu'il atteint ca consigne.

Quelqu'un peut il m'aider ?

Merci

turbozender · 4 Décembre 2023

bonjour
moi je ne peux pas t'aider je n'utilise pas l'arret auto car les demarrages arrets sont trop bruyants

mais en principe climat on c'est le seul a voir

ou alors ta temperature n'est pas prise par la telecommande mais par le poele

le parametre temp cons est sur on ? essai d'inverser

Yellopick · 2 Février 2025

Bonjour,

Y a t'il encore de l'activité par ici ?

Je souhaite nettoyer intégralement mon FUNNY.

Aspiration extérieur, nettoyage extracteur de fumée, dépoussiérer carte commande, ventilateur diffusion d air et graissage motoreducteur vis sans fin.

Auriez vous des conseils ?

Aussi, extraction de fumée créé la dépression dans la chambre ok. Mais que veut dire le réglage du flux d'ai frais en tour par minute ?

Je ne comprends pas pour moi un seul ventilateur extracteur qui ce règle en ratio.

Merci à vous

Yellopick · 2 Février 2025

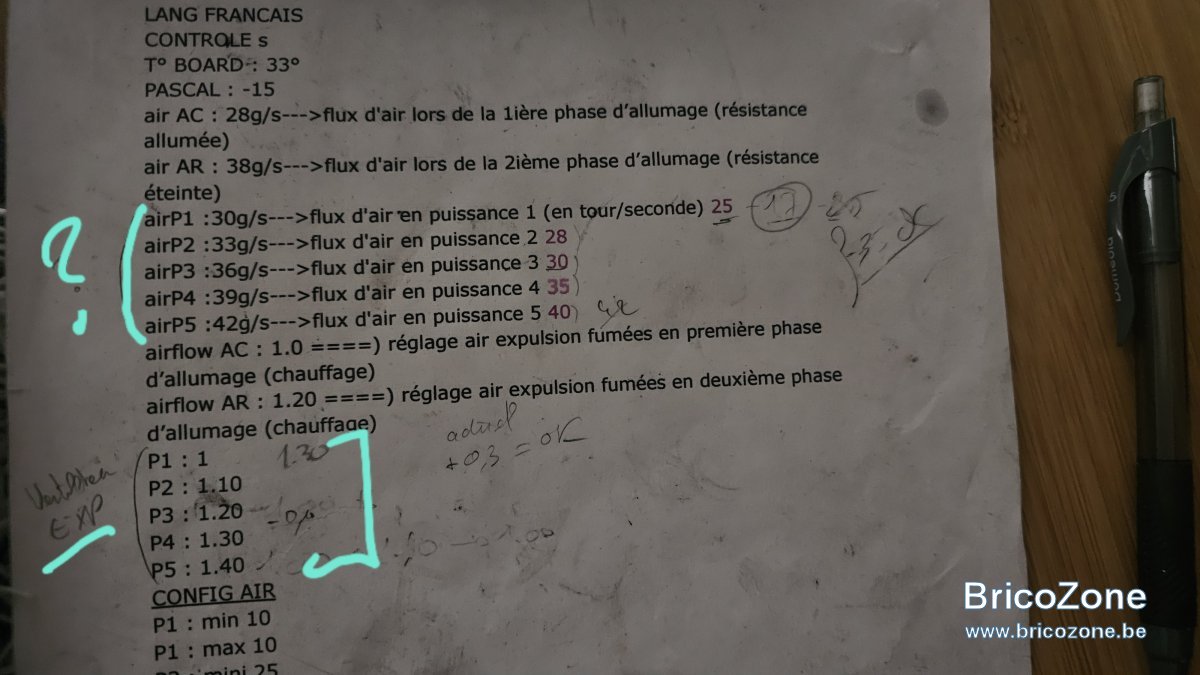

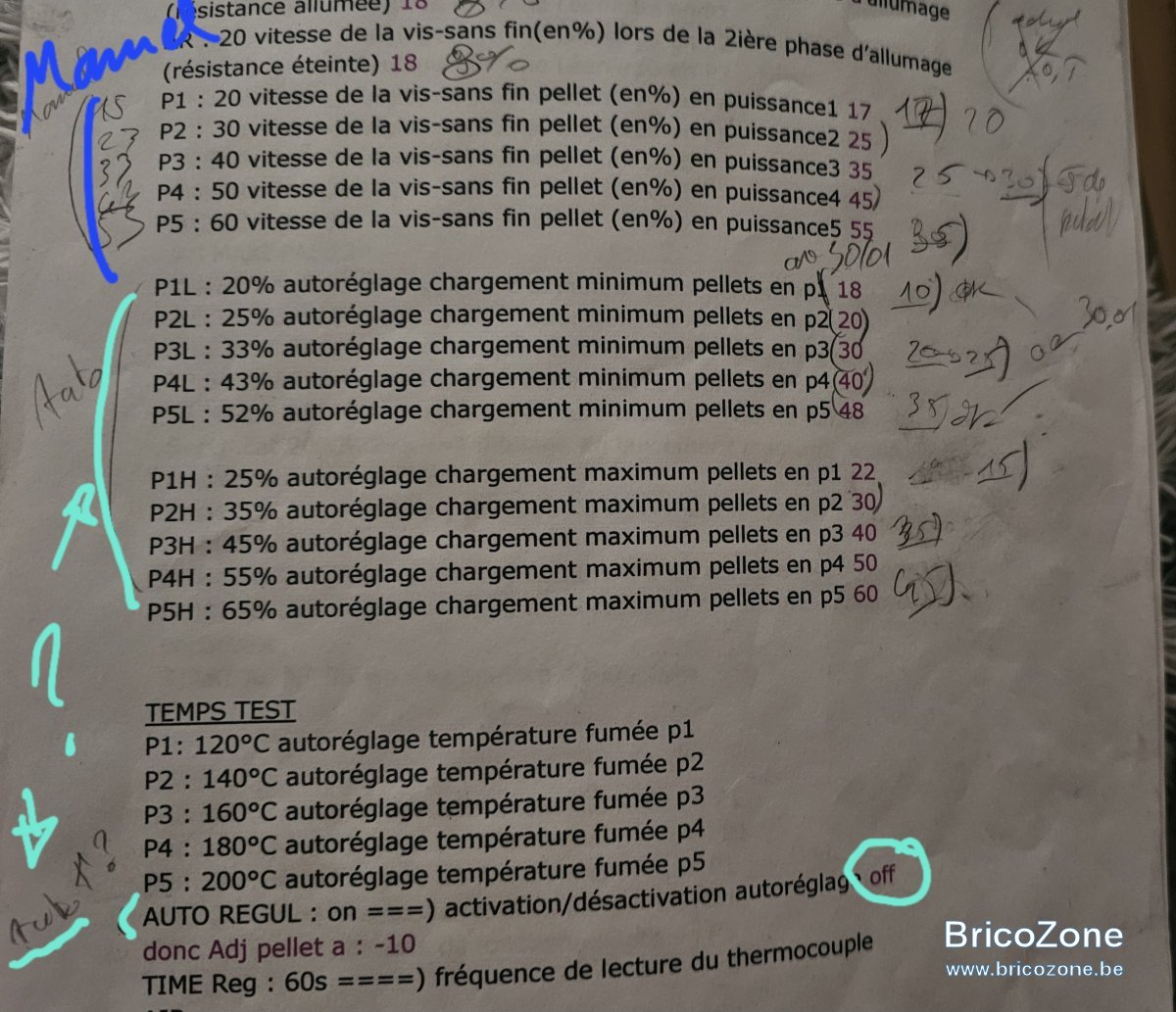

Aussi, un bon régleur me conseille les valeurs rouges sur les photos. Depuis j'ai affiné...mais...

Pk proposer des valeurs L et H si le auto est en OFF ?

Et pour le air en tour/seconde cela correspond à qui ? Puisque l extracteur de fumée est en ratio.

Merci beaucoup j ai mis des années à m y intéresser mais jamais trop tard

psp3639 · 2 Février 2025

Bonjour,
AUTOREG doit toujours être sur ON, si sur OFF tu est en man. (pas de régul valeurs fixes)
Pour répondre à ta question (Pk proposer des valeurs L et H si le auto est en OFF ?)
Si autoreg sur off ,pas de régulation, les valeurs sont fixes.
Si autoreg sur on , le système régule L= min et H= max

(Et pour le air en tour/seconde cela correspond à qui ? Puisque l extracteur de fumée est en ratio.)
C'est la vitesse de l'extracteur, cela correspond aux (PASCAL), plus il tourne vite plus les pascals augmentent.
Si autoreg on, il varie entre al et ah pour maintenir les pascals demandés.
Si autoreg off, la valeur (air en tours seconde) est fixe et les pascals varient au gré du vent.(pas stable)

(Mais que veut dire le réglage du flux d'air frais en tour par minute ?)
C'est la vitesse de l'extracteur, celui-ci expulse les fumées vers la cheminée (à sa sortie) et aspire l'air de combustion (à son entrée). Plus il va vite plus il entre de l'air pour la combustion.

Il n'y a pas de réglages type, cela varie suivant les pellets, la t°, la hauteur de cheminée, sa longueur etc.....

Yellopick · 2 Février 2025

psp3639 a dit:
Bonjour,
AUTOREG doit toujours être sur ON, si sur OFF tu est en man. (pas de régul valeurs fixes)
Pour répondre à ta question (Pk proposer des valeurs L et H si le auto est en OFF ?)
Si autoreg sur off ,pas de régulation, les valeurs sont fixes.
Si autoreg sur on , le système régule L= min et H= max

(Et pour le air en tour/seconde cela correspond à qui ? Puisque l extracteur de fumée est en ratio.)
C'est la vitesse de l'extracteur, cela correspond aux (PASCAL), plus il tourne vite plus les pascals augmentent.
Si autoreg on, il varie entre al et ah pour maintenir les pascals demandés.
Si autoreg off, la valeur (air en tours seconde) est fixe et les pascals varient au gré du vent.(pas stable)

(Mais que veut dire le réglage du flux d'air frais en tour par minute ?)
C'est la vitesse de l'extracteur, celui-ci expulse les fumées vers la cheminée (à sa sortie) et aspire l'air de combustion (à son entrée). Plus il va vite plus il entre de l'air pour la combustion.

Il n'y a pas de réglages type, cela varie suivant les pellets, la t°, la hauteur de cheminée, sa longueur etc.....

Bien reçu précis et merci. C'est bien ce que je pensais sur AUTOREG donc l'exemple qu'on m'a donné etait faux.

Les valeurs "extracteur de fumée" 'en 1.00', c'est un taux ? Une valeur de contrôle ? Mais non un réglage qui est donc lui bien fait par 'AirPx'

Si le poele ce met en défaut c'est rapport à cette valeur j étais pas certain.

Yellopick · 2 Février 2025

J en profite de votre savoir :

Je lis

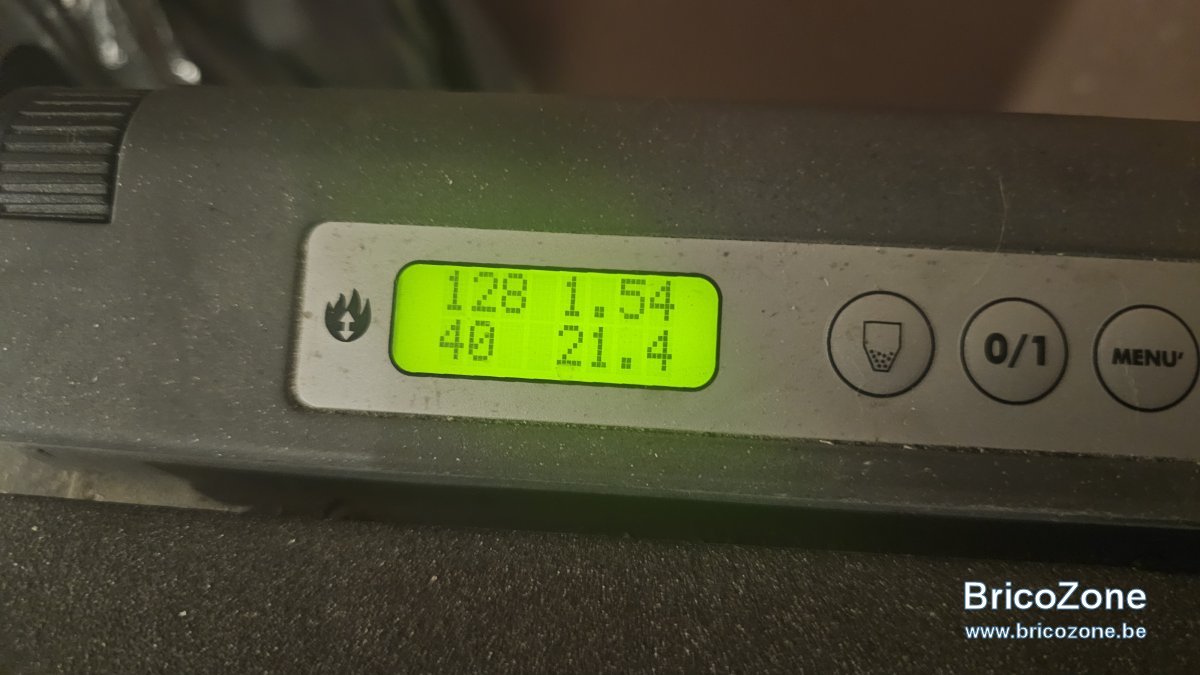

température fumée/air flow (ca pas encore bien compris)
Les deux valeurs du bas je ne sais pas.

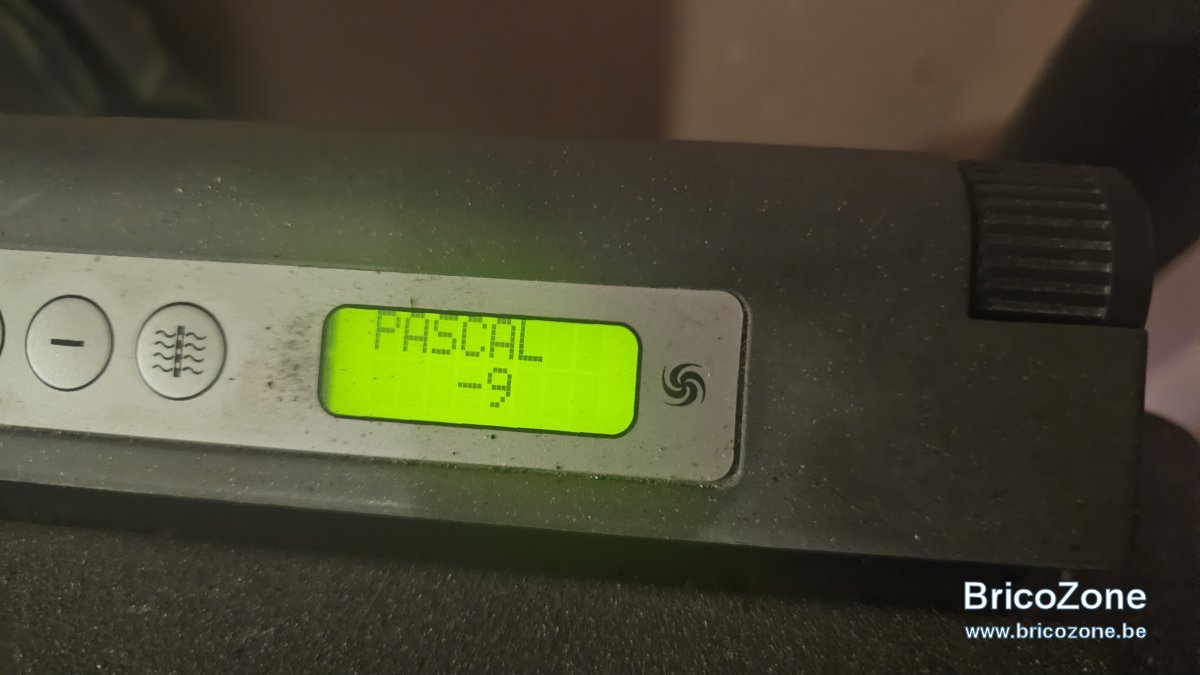

Pascal...toujours -9 en fonctionnement mais c'est dépression mesurée à quel niveau ?

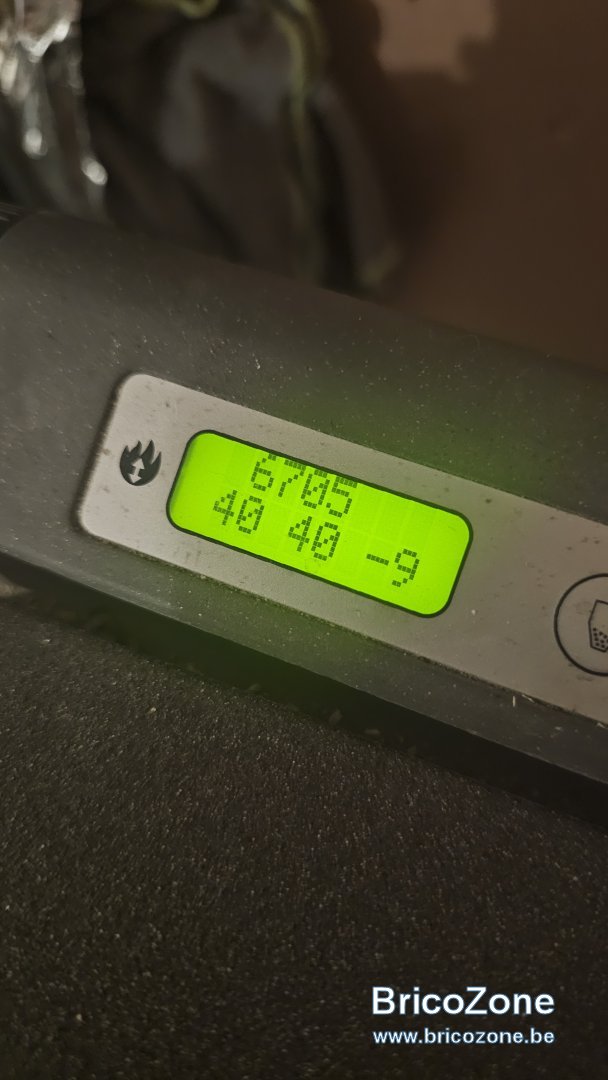

Puis
Tours par minute
2 valeurs je n ai pas su identifiées, je pense pascal mais dans quelle partie et le fameux -9

psp3639 · 3 Février 2025

Bonjour,
Ton poêle ne régule plus, démonte la plaque avant (devant l'extracteur de fumée), sur la droite il y a un tuyau transparent , vérifie si il n'est pas pincé, écrasé par la tôle de support, cela expliquerait le pascal à -9.
si c'est pas ça, retirer le tuyau côté foyer et passer un cure dent dans la tuturette , ne surtout pas souffler dans le tuyau .
Pour les quatre chiffres, t° fumée, flux, vitesse extracteur, t° ambiante
Photo deux valeur pascal (-9) signifie tuyau écrasé, encrassé côté foyer ou pressostat out.
Photo trois pas important calcul du système, ça change constamment.
Le flux d'air est le débit d'air aspiré par l'extracteur, la valeur AIR FLOW P1, par exemple 1.00, si la valeur du flux descend sous 1.00 il se met en sécurité, plus cette valeur réglée est haute, plus vite il se mettra en sécurité, sur mon funny ces valeurs sont à 1.50 de p1 à p5 pour un maximum de sécurité.

Yellopick · 3 Février 2025

psp3639 a dit:
Bonjour,
Ton poêle ne régule plus, démonte la plaque avant (devant l'extracteur de fumée), sur la droite il y a un tuyau transparent , vérifie si il n'est pas pincé, écrasé par la tôle de support, cela expliquerait le pascal à -9.
si c'est pas ça, retirer le tuyau côté foyer et passer un cure dent dans la tuturette , ne surtout pas souffler dans le tuyau .
Pour les quatre chiffres, t° fumée, flux, vitesse extracteur, t° ambiante
Photo deux valeur pascal (-9) signifie tuyau écrasé, encrassé côté foyer ou pressostat out.
Photo trois pas important calcul du système, ça change constamment.
Le flux d'air est le débit d'air aspiré par l'extracteur, la valeur AIR FLOW P1, par exemple 1.00, si la valeur du flux descend sous 1.00 il se met en sécurité, plus cette valeur réglée est haute, plus vite il se mettra en sécurité, sur mon funny ces valeurs sont à 1.50 de p1 à p5 pour un maximum de sécurité.

Parfait.

J'ai effectivement démonter de ce côté. Même diag...mais j'ai soufflé dedans me disant c'est bouché côté foyer et pas vacuometre bien sûre. Mais du coup le "blop" m'avait conforté dans l'application puisque le poêle était sans cesse en défaut "mauvais tirage" et coupure. Depuis moins de coupure mais tjrs mauvais tirage (à cause d'avoir soufflé ?) On est d'accord que lui mesure au niveau de la extracteur des fumées ?

Je vais bientôt le nettoyer donc je dois prévoir le remplacement d'une pièce à ce niveau ?

On est d accord que c'est une mesure delta et donc je dois avoir 2 tuyaux? Après recherches sans bien demonter tout je ne vois que celui du foyer. J imagine que un second est nécessaire (venant de la sortie des fumées ?)

Yellopick · 3 Février 2025

Et merci encore. Niveau seuil sécurité c'est bien ce que j'ai compris au top.

psp3639 · 3 Février 2025

Le pressosta se trouve à droite du poêle derrière la tôle latérale, au dessus de la carte mère.
Il est relié à la chambre de combustion par un tuyau transparent, si on ne fait pas attention lorsque l'on remonte la tôle, on coince le tuyau.
Donc, démontage tôle juste devant l'extracteur, ainsi que la tôle latérale droite puis tirer de droite à gauche sur le tuyau, à mon avis il est pincé au niveau du passage de l'avant vers le côté du poêle.
C'est la seule mesure de dépression, il n'y a pas d'autre tuyau.
