Régulation Vaillant ebus

A

Alexs6868

• 25 Octobre 2021

• #1

Bonjour,

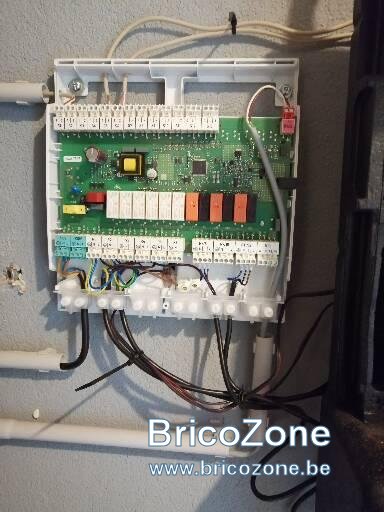

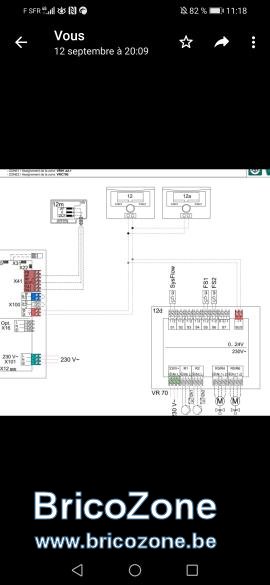

J'ai effectuer un branchement d'une chaudière Vaillant ecotec Pro, avec un module de régulation Vr71 pour gérer 2 circuit plancher chauffant, ainsi de 2 thermostats d'ambiance (vrc 720). Le tout est relié en câble ebus, avec le blindage relier à la terre. (c'est le schéma en photo si joint)
Le problème m, c'est que lorsque j'allume la chaudière, je n'ai jamais de courant qui arrive aux thermostats.
J'ai relier les câbles avec des Wago, et bien séparer le + et le-
Ya t-il une façon ou technique de pose à respecter pour du câblage ebus ? (longueur de câble à respecter, longueur de fil à dénudé par exemple)
Merci d'avance



Erdal054

• 25 Octobre 2021

• #2

Bonsoir
Je dis peut être une bêtises mais les sucs vert en bas à gauche sont pas l alimentation,si ça est le cas ils ont pas le air raccordé.



M

Melvyn

• 25 Octobre 2021

• #3

Bonsoir y a pas de courant sur le ebus c est juste un contact



Erdal054

• 25 Octobre 2021

• #4

Oui mais le boîtier est il alimenté ?
C est ça que j'ai voulu dire



thekingclaes

• 25 Octobre 2021

• #5

Les borniers vert il y’a un 230 in et un out .( de mémoire ).
Le ebus à une tension ce n’est pas juste un contact c’est un bus de communication.

vous avez bien respecté les + et - ? Normalement il y’a pas de problème de connection . Le plus embêtant c’est bien paramétrer l’ensemble



A

Alexs6868

• 27 Octobre 2021

• #6

Quand vous dites paramètrer, vous voulez dire quoi ?



thekingclaes

• 28 Octobre 2021

• #7

Vous devez stipuler le type d’installation , mettre quel thermostat gére quoi etc …



A

Alexs6868

• 2 Novembre 2021

• #8

Et donc, une fois les thermostat en fonction, quels sont les codage à paramètré pour faire fonction les 2 module hydraulique ?



C

Culneaj

• 28 Novembre 2021

• #9

bonjour déjà je pense qu'il y a un problème le blindage du câble il ne faut pas le raccordé à la terre
