Raccordement Myvaillant connect sur Vaillant ecotec pro vcw 286

micnac

micnac

  • #1
Bonjour,

J’aurais aimé savoir comment connecter le myvaillant connect sur la chaudiere vaillant eco tec pro vcw286
J ai connecté l ebus pour le thermostat senso home c est ok. J ai meme deja réglé les plages horaires.
Quand j ouvre la chaudiere je ne trouve pas la connexion libre pour le câble du myvailla t connect

Quelqu’un a la solution ? Meme si il faut couper dans le câble pour le raccorder manuellement je suis preneur.

D’avance merci beaucoup.

  • #2
Je crois qu’il fait aussi couper le câble et le raccorder sur le ebus

  • #5

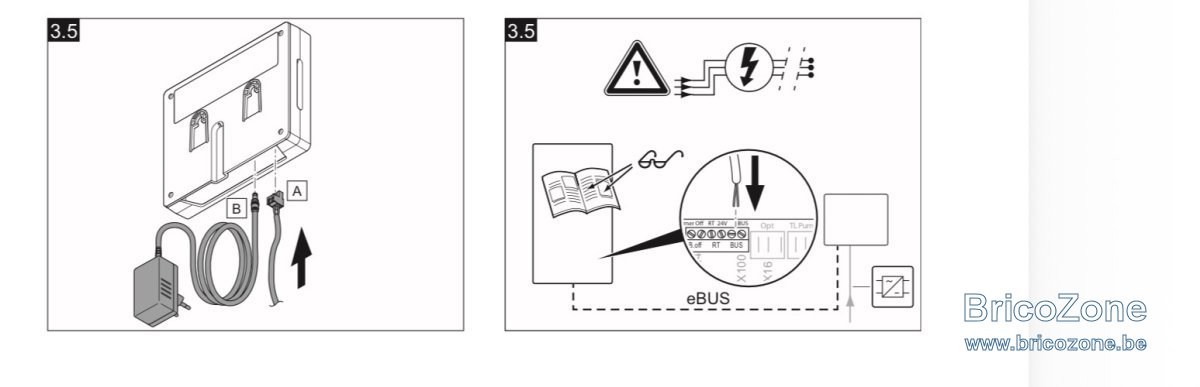

apparemment le module se monte sous la chaudière et il y a un connecteur prévu pour

https://www.manualslib.com/download/3439457/Vaillant-Myvaillant-Connect-Vr-940f.html


  • #6
C'est bien ca le soucis et comme sur l'autre post. sur la chaudiere en question il n y a pas cela. Et donc on doit couper le cable et le placer quelque part en ebus et je cherche ou et comment. Comme dans un autre sujet que vous avez partagé. Mais on ne donne pas la procédure

  • #7
alors sur les bornes BUS de la carte contrôleur de la chaudière :
N’oubliez pas de couper le courant de la chaudière avant de chipoter


  • #8
Merci beaucoup
J espere quil n y a que deux files dans le câble

Avez vous d autres info importante. Car le schéma que vous avez partagé n’est pas dans le mode d emploi. Et c’est étonnant que je n’ai pas eu :(

  • #9
twautele a dit:

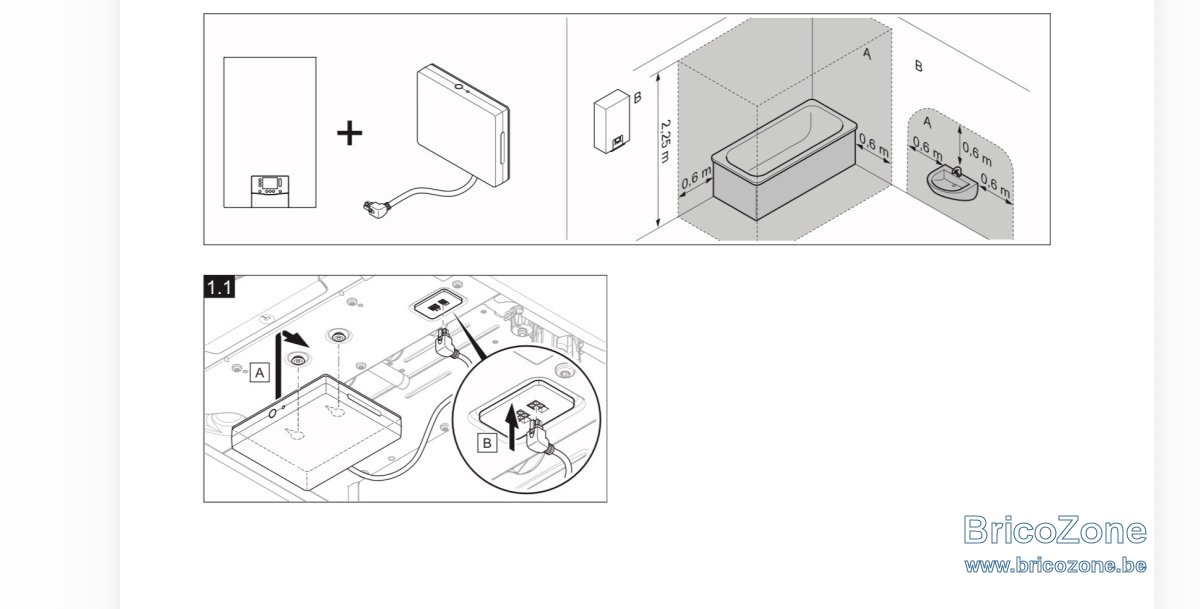

apparemment le module se monte sous la chaudière et il y a un connecteur prévu pour

https://www.manualslib.com/download/3439457/Vaillant-Myvaillant-Connect-Vr-940f.html

Voir la pièce jointe 189922
Cliquez pour agrandir...

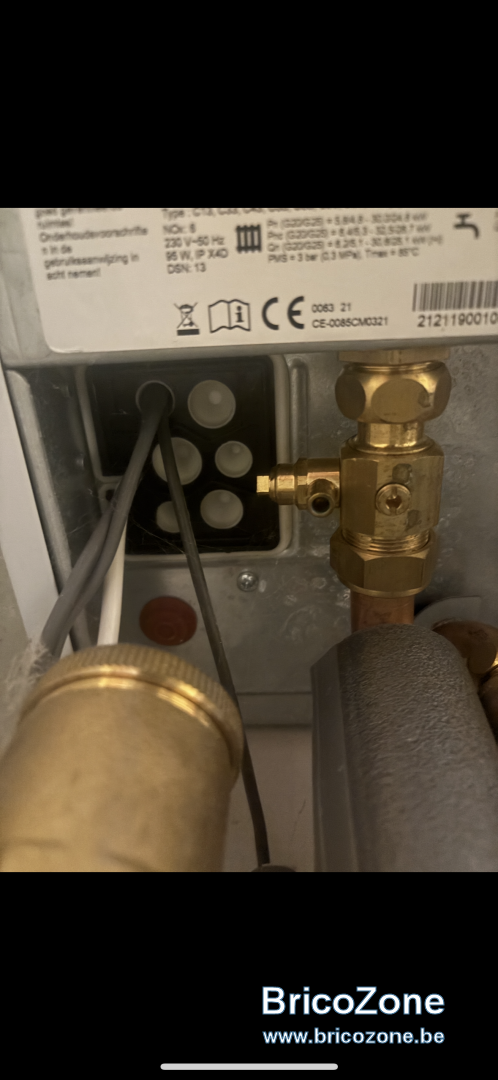

Dans la pratique j’ai connecté deux thermostats et je n’ai jamais rencontré ce connecteur rapide. Pour connecter le câble il faut :
- enlever le cache de la chaudière
- declipser un genre de cache en bas de la chaudière
- passer le câble du thermostat et le raccorder sur le ebus (pas de sens pour la polarité).

Dernière édition:
  • #10
Voici une photo d’Internet, il faut raccorder sur le rouge référencé BUS. Il y a des passages de câbles à percer.


  • #11
Bonjour,

pui j’ai vu passer cette photo sur Google.
Le soucis, c’est que c est pas la photo de la vcw286

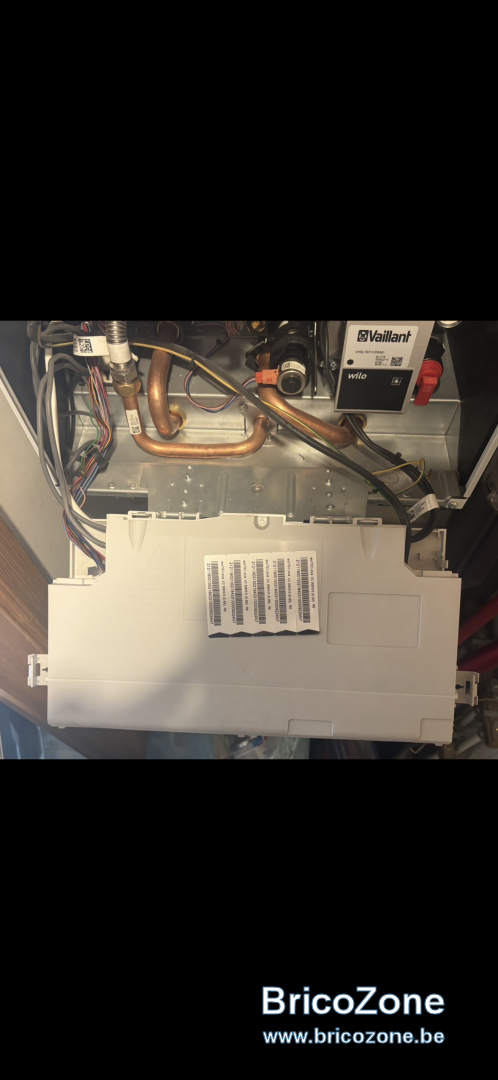

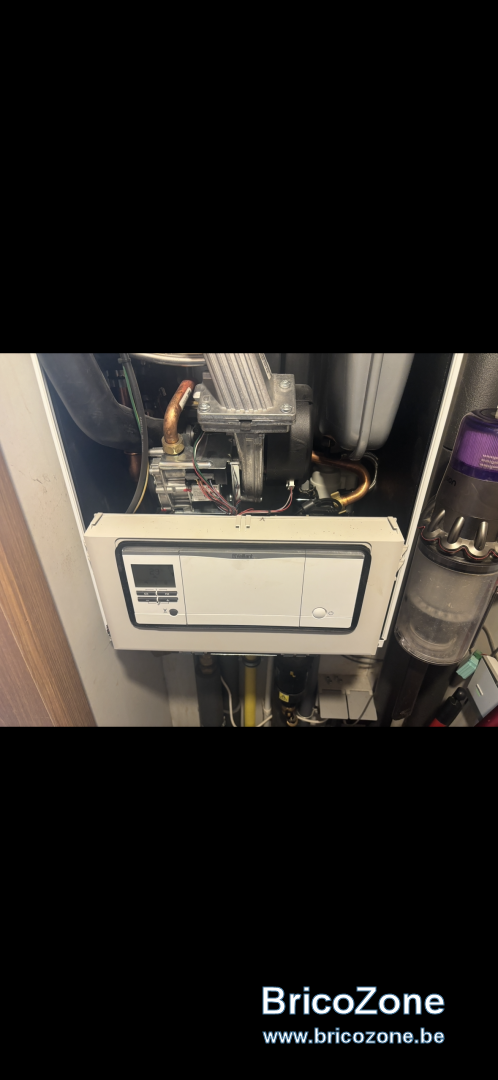

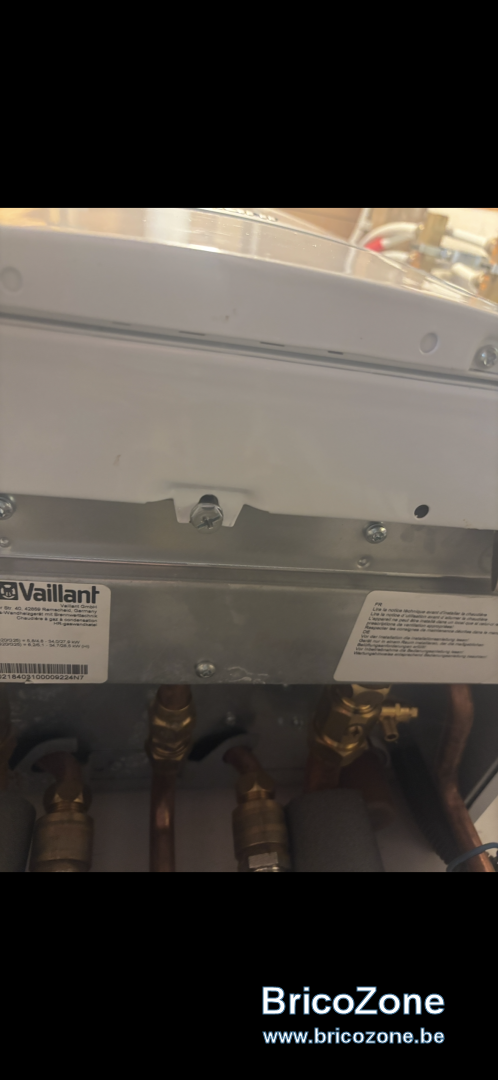

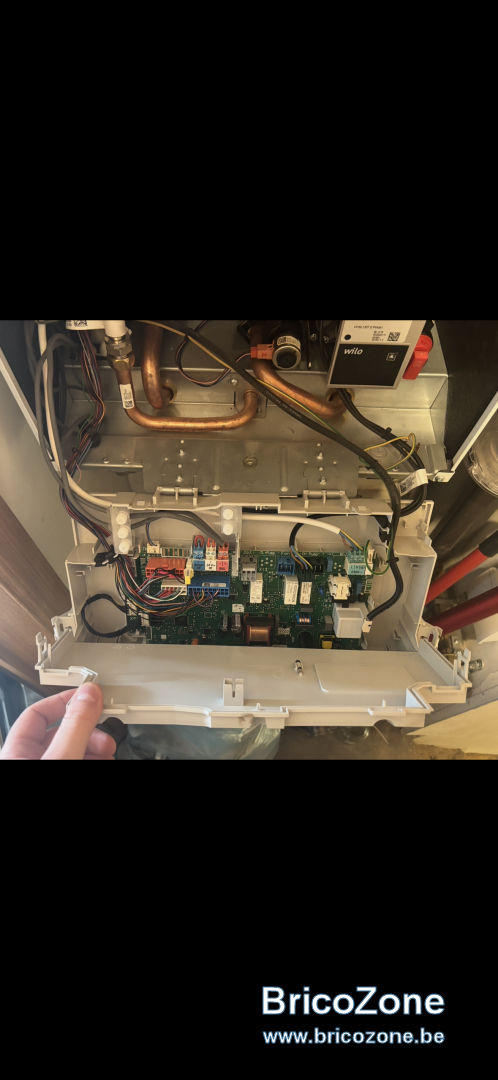

Voici ma configuration (Voir photo)

Donc en coupant dans le câble (connexion rapide pour des chaudiere équipée de ce brancher plus and play), combien de file vais je avoir et ou dois je les connecter ?
D avance merci




  • #12
En recoupant le cable actuel cela sera trop court j'ai l'impression. Dans mon cas, j'ai enlevé le cable existant et j'ai rajouté un nouveau cable plus long (par exemple un SVV 2x0.8mm²) - une longueur de 1m suffit ainsi vous avez de la marge.

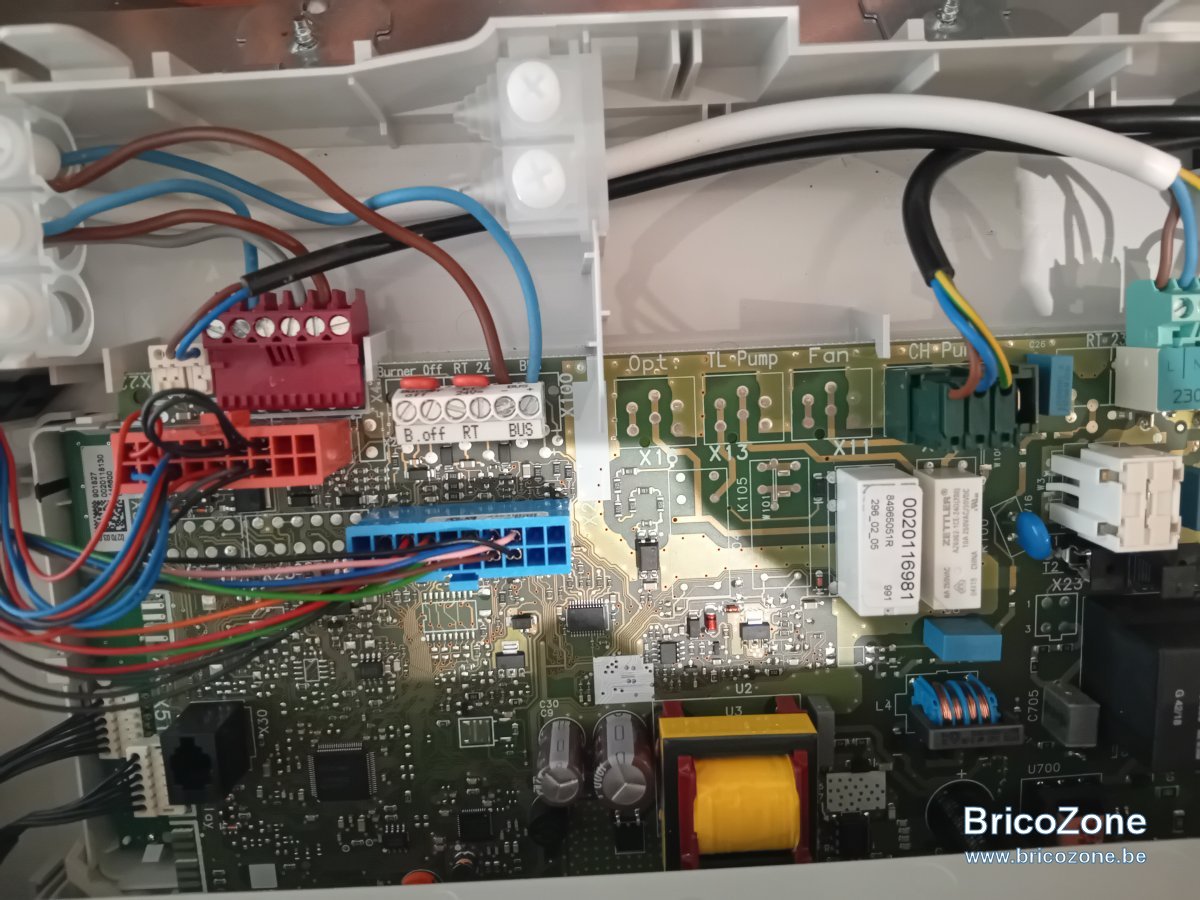

Voici une photo de la chaudière et on voit bien le bornier bus (Chaudière Vaillant VCW BE 286 et thermostat NEST v3). Avez-vous compris les étapes du post #9 ? Je peux vous envoyer quelques photos de ma chaudière si vous voulez... (même si ce n'est pas le même modèle c'est le même principe).

  • #13
Voici les étapes.










  • #14
Re bonjour,
on avance il me semble merci encore

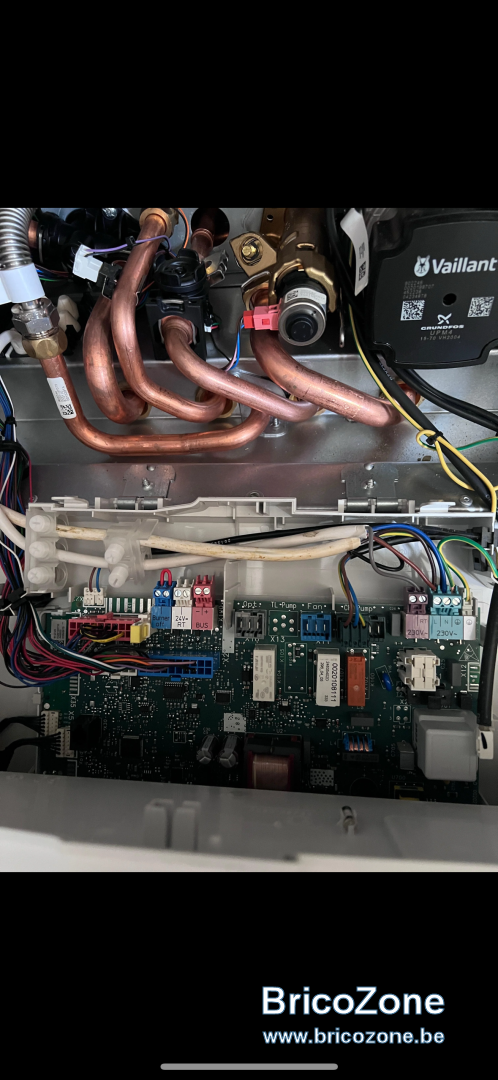

Voici une photo de mon borier Bus. Il y a deja quelques choses. Je pense que c'est ma sonde extérieure.

Je peux aussi connecter le MyVaillant Connect dessus?

Je vois dans le poste que vous avez partager qu il parle du R&T en post 4

Je voudrais etre sur. Je pense en toute logique que le MyVaillant n'a besoin que de courant et communication (courant a part qui est un transfo noir) donc le bus au meme titre que la sonde ?

Je repose la question peut on connecter plusieurs appareil sur ce même bus?

Encore un grand merci d'avance


  • #15
Oui on peut connecter plusieurs câbles sur le bus, je suis dans la même situation. Par contre vu la section du câble actuel (sonde) j’ai peur que deux câbles ne rentrent pas. Une autre possibilité est aussi de repartir du câble au niveau de la sonde ça va fonctionner aussi, avec un domino par ex.

  • #16
Oki je test sinon wago

Je fonce au magasin acheter du câble :)

Je vous tiens au jus lol cette après midi

Merci

  • #17

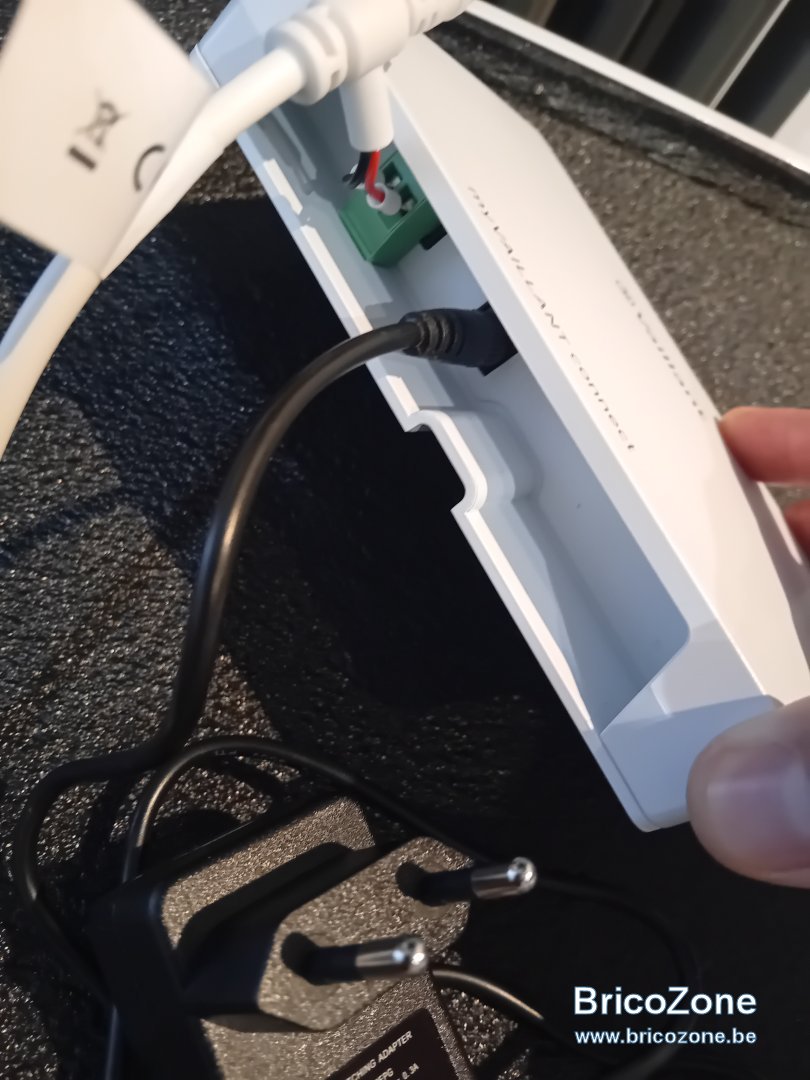

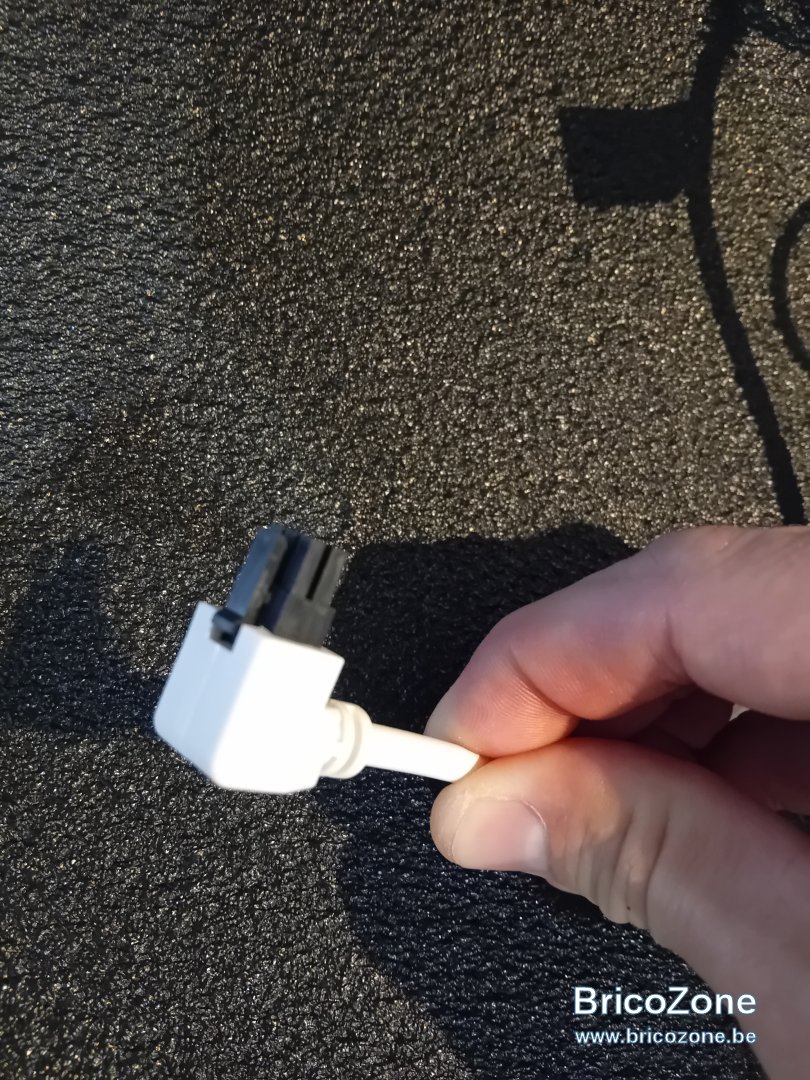

Coupe pas le câble du 940 enlève le câble blanc ( c’est pour les nouveaux modèle plus)et branche toi sur la fiche verte et sur le bus de la chaudière. Prise de courant et application et c’est parti

  • #18
Salut je n’ai pas compris ce que tu expliques. Peux tu détailler svp ?
J ai pas coupé. J’ai juste ete acheté un 2×0.75mm

  • #19
Ce qu'explique @chof c'est qu'il suffit d'enlever le cable blanc avec la fiche et d'y brancher votre nouveau cable 2x0.75mm² pour faire le branchement, comme conseillé précédemment :)

  • #20
J’ai fais comme vous aviez dis,

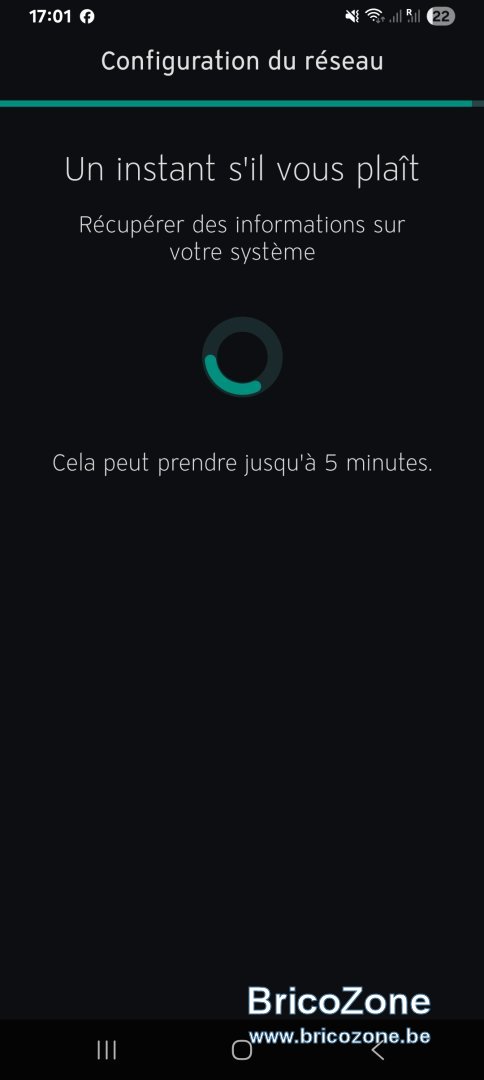

Voici les photos de l appareil en fonction

J’ai branché sans aucun soucis sur le bus deja utillse pas la sonde. Mais deux câbles par entrée ca passe.
