Remonter un ancien solivage

Cycoze · 6 Mars 2017

Waouw, en plus d'être super généreux en conseils, vous êtes super rapide! MERCI!

Nous avons en effet chainé les solives et ça semble super rigide!

En même temps, elles font 30cm d'hauteur, le contraire aurait été triste!

Quand vous parler de poutre 3x75x225, à quoi correspond le 3x ?
3 poutres ?

Milles mercis encore pour vos conseils! De nos jours, le moindre avis se marchande cher, avoir quelqu'un comme vous est une aide précieuse pour des petits jeunes comme nous, sans le sous, mais motivés!

fradeco · 6 Mars 2017

Quand on est à la retraite, le plaisir c'est de faire plaisir

et en plus ça fait passer le temps

Oui 3x 75 x 225 mm, = 3 poutres misent l'une contre l'autre et assemblées par des tiges filetées M10 tous les +/- 80 cm.

Cycoze · 6 Mars 2017

Et bien, le moins qu'on puisse dire c'est que, niveau faire plaisir, c'est mission accomplie !

3 poutres assemblées donc, ça va en effet faire lourd

La plupart du temps nous ne sommes que deux en terme de main d'oeuvre!
Pensez-vous que si l'on "coupe" la pièce en trois, on s'en sorte en ne collant que 2 poutres? Ou peut-être une 10x30?
On aurait alors des portée de 1m33.
(Je pense aussi aux sabots existants dans le commerce, souder n'est malheureusement pas encore une corde que j'ai à mon arc, un jour j'espère!)

fradeco · 7 Mars 2017

Bonjour Cyrielle,

Pour une poutre appuyée librement aux deux extrémités d'une portée de 4.00 m.
Les 3x 75 x 225 mm assemblées sont en mesure de reprendre une charge de +/- 2.377 kg.
Séparément, aussi bizarre que cela puisse paraître cela ne passe pas.

En revanche, une 93 x 293 mm au milieu de la portée c'est OK.

Cycoze · 7 Mars 2017

Super! On va essayer de se débrouiller avec une 10x30!

MERCI

Cycoze · 12 Mai 2017

Cher Fradeco,

Pendant ma dernière insomnie à cause de ces travaux (

) je me posais encore l'une ou l'autres questions ...
Nous avons commandé et reçu les poutres 10*30. Il y en a finalement 2 par pièces, nous couperons la pièce en 3 portées. J ai en compté deux plutôt qu'une centrale car au centre des pièces elles seraient venues reposer juste au dessus du vieux linteau d'une porte et juste dans la cheminée...
Je me demande maintenant : que l'on opte pour une console en métal à souder ou pour un sabot du commerce, ce sera suffisant pour supporter le poids de la poutre ainsi que tout ce qu'elle est sensée reprendre du plancher du dessus ?
Je lis partout des questions d'asselets ou de colonnes en béton pour porter les poutres métalliques. Ici, un "simple" sabot fixé à la maçonnerie ce n'est pas trop light ?
J'imaginais fixer cela avec des tiges filetées (diam ? 14 ?) et sceller le tout chimiquement 10 cm dans la maçonnerie (vieilles briques, mais solides), mais du coup, j'ai un doute ... ?
Qu'en pensez-vous ?

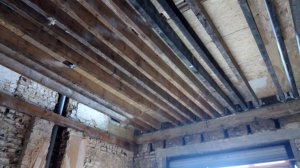

Au passage, photos de la deuxième pièce enfin achevée, nous avons doublé (quasi) toutes les solives (il nous manquait 2 poutres

) suivant vos conseils. Ça ne bouge plus !
(La photo a été prise avant la fin du boulot, depuis, toutes les poutres y sont et chaînées, les trous dans la maçonneries ont été rebouchés au béton.)

fradeco · 12 Mai 2017

Pour moi, la solution consisterait à encastré dans le mur d'un côté et supporter par une console métallique de l'autre.

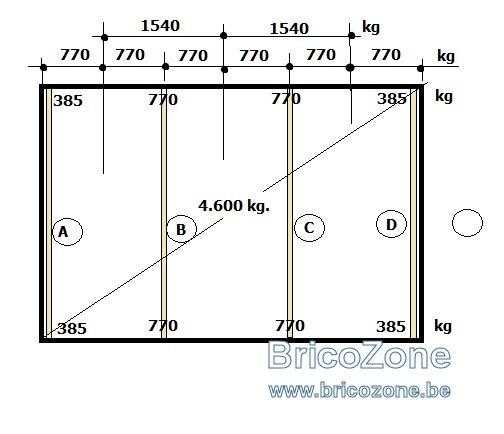

Ci-après pour info, la répartition des charges sur la base de votre mise en oeuvre.

Pour les parties encastrées vous pouvez placer un petit achelet de 30 x 15 x 15 cm.

Bonne continuation

Cycoze · 12 Mai 2017

Des consoles métalliques des deux côté sont donc déconseillées ?
Pour la partie console, des tiges filetées m14 enfoncées de 10-15 cm vous semblent correctes ?

fradeco · 12 Mai 2017

@Cycroze

En fait, la manière de porter les poutres résulte de la situation sur place.
Cela peut également être deux consoles métalliques.
Pour l'ancrage, 4 x M14 ancrées chimiquement c'est plus que ce qu'il faut. 4 x M12 conviendrait également pour une charge globale sur console de 770 kg.

Cycoze · 12 Mai 2017

Ha ben parfait alors !
C'est plus résistant que je ne pensais ces petites tiges

Je crois que nous allons monter la poutre sur échafaudage, la placer à sa position finale sur étançons, et une fois bien en place, venir fixer les consoles/sabots aux extrémités ! Ça va être du gâteau, je le sens !
Merci beaucoup, je dormirai mieux jusqu'à ma prochaine crise de panique nocturne !

fradeco · 12 Mai 2017

COOL NO STRESS. Tout ira bien.

Cycoze · 12 Mai 2017

Jusque là, on survit ! (Je pleure parfois, mais juste un peu

)
Merci !

Golbar · 3 Janvier 2024

Bonjour @fradeco , petite question est-ce qu'une solution similaire à celle de ce poste (renfort par le dessous et par le côté) serait envisageable selon-vous pour des solives carrées d'environ 8x8 en vieux chêne (je pense) quelque peu fléchies par le temps?

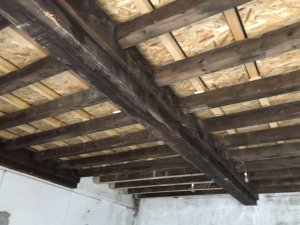

Typiquement ce genre de plancher:

Ce serait afin de rigidifier le plancher dans le cadre de l'aménagement d'une chambre, mais c'est plus une question générale de principe, car j'aimerais autant que possible réutiliser l'existant, plutôt que de tout envoyer au feu.

fradeco · 3 Janvier 2024

Golbar a dit:
Bonjour @fradeco , petite question est-ce qu'une solution similaire à celle de ce poste (renfort par le dessous et par le côté) serait envisageable selon-vous pour des solives carrées d'environ 8x8 en vieux chêne (je pense) quelque peu fléchies par le temps?

Typiquement ce genre de plancher:
Voir la pièce jointe 153273

Ce serait afin de rigidifier le plancher dans le cadre de l'aménagement d'une chambre, mais c'est plus une question générale de principe, car j'aimerais autant que possible réutiliser l'existant, plutôt que de tout envoyer au feu.

C'est évidemment possible, mais il faut connaître les dimensions des surfaces que franchissent les solives, la section des solives, le type de poutres intermédiaires et leur section, le revêtement de sol sur les solives, ainsi que le type de plafond si celui-ci est accroché aux solives.

Golbar · 5 Janvier 2024

fradeco a dit:
C'est évidemment possible, mais il faut connaître les dimensions des surfaces que franchissent les solives, la section des solives, le type de poutres intermédiaires et leur section, le revêtement de sol sur les solives, ainsi que le type de plafond si celui-ci est accroché aux solives.

Okay top, c'est tout ce que je voulais savoir à ce stade ! Je ne savais pas bien si le côté "fléchi" des solives allait être bloquant ou pas

Je repréciserais tout ça le moment venu du coup, merci !

Golbar · 14 Avril 2024

Bonjour @fradeco ,
J'ai avancé de mon côté, et j'ai désormais plus de précisions.

Il s'agit donc d'aménager une pièce en salle de bain. La pièce aura une finition en plancher bois, et comprendra une douche, mais pe également une baignoire dans le futur.

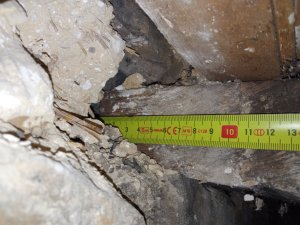

Les solives actuelles (en chêne il me semble) font 7cm de haut sur 9cm de large. L'entraxe est de 44cm pour 167cm de portée. Un côté repose dans le mur, l'autre dans une poutre, avec je dirais 4-5cm d'appui à chaque fois. Les quelques solives que j'ai rendu apparentes semble encore bien rectilignes.

Est-ce que vous pourriez me renseigner sur la manière de procéder pour renforcer ce solivage?

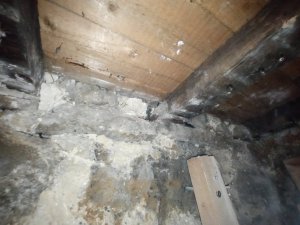

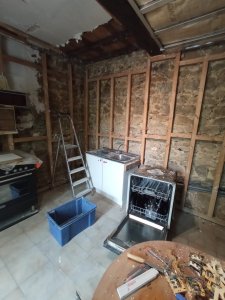

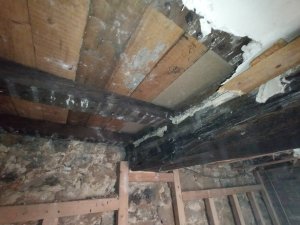

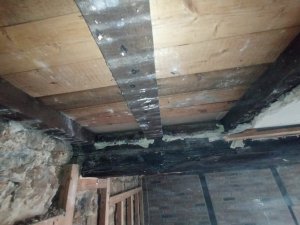

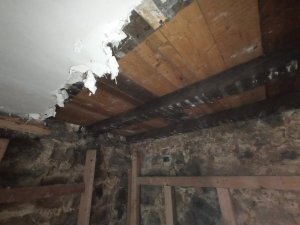

Quelques photos:
