Remplacement de prises par prise IP44 dans une salle de bain

flashman

• 2 Septembre 2015

• #21

Oui mais on utilise justement les longues quand le blochet est renfoncé, chez vous il ne le sont pas donc les petites suffisent...

Les deux accrochent exactement de la même façon, le couple de serrage reste le même à vraiment peu de choses prêt... Si il y a une différence... Et je parierait que non...

Et on préfère les petites parce qu'avec les grandes on a + de chance qu'elle se plient avec le temps et que les prises "ballotent"... Les petites sont forcément + rigides, on ne met les grandes que si il faut normalement...

Mais vous, vu que vous en avez deux ensemble, elles ne risquent pas de balloter voilà pourquoi j'ai dit que les deux conviennent...



Dernière édition par un modérateur: 2 Septembre 2015

M

mr_jojo

• 3 Septembre 2015

• #22

Bon j'ai obtenu mes broches ;-)

Mais je me suis upercu que mon va et vient était un bipolaire, du coup il faudra que ma lumière soit allumée pour que ma prise de courant qui y est relié, fonctionne ;-)

Un peu chiant du coup je vais avoir un autre va et viens qui n'est pas bipolaire demain (ça va 5,90€ c'est pas la mort).



etpaf

• 3 Septembre 2015

• #23

Salut,

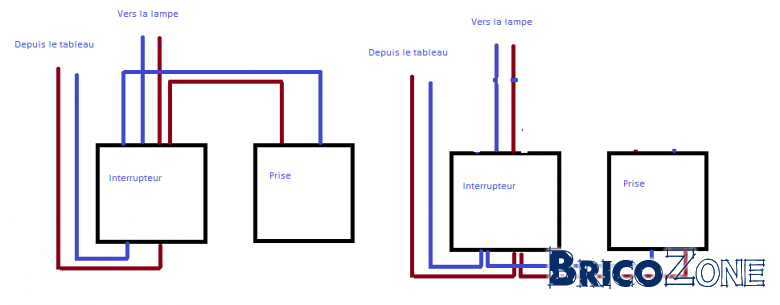

Je ne suis pas certain d'avoir tout reconnu sur votre photo mais il me semble que vous ne devez pas changer d'interrupteur mais de manière de raccorder les fils.

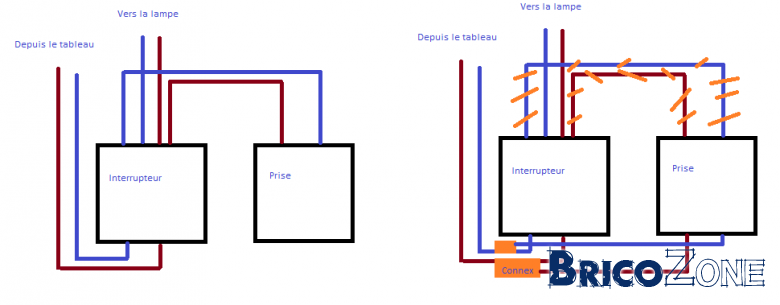

A priori, je pense que votre configuration est conçue pour que l'interrupteur commande la prise et l'éclairage. Je pense qu'avec un schéma comme le second (si le premier reflète votre actuelle réalité) serait plus adapté. J'ai barré les fils à supprimer en oranger et proposé 2 connexes. Je ne sais pas si les pro feraient ainsi...

Bon amusement.



Dernière édition par un modérateur: 3 Septembre 2015

M

mr_jojo

• 3 Septembre 2015

• #24

Est ce relativement sécurisant de mettre des connexes ?

Qu'en penserai un professionnel avec son expérience ?



etpaf

• 3 Septembre 2015

• #25

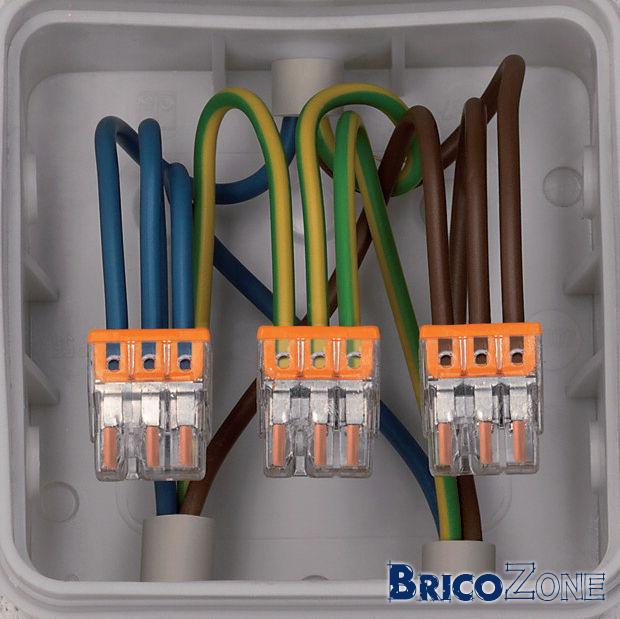

Je pense que les connexes, genre ceux-ci :

sont parfaitement safes. Par ailleurs, ils se placent dans le blochet, derrière l'interrupteur donc pas de risque d'y toucher accidentellement.



M

mr_jojo

• 3 Septembre 2015

• #26

Ca coute moins de 5,9€, sinon autant directement passé sur un va et vient non bipolaire ? ;-)



etpaf

• 3 Septembre 2015

• #27

Je pense surtout que le remplacement d'interrupteur ne changera rien.
Que l'interrupteur coupe 1 phase (interrupteur unipolaire) ou les 2 (interrupteur bipolaire) la prise ne fonctionnera que s'il y a du jus sur les 2 phases et donc que la lampe est allumée. Ce qu'il faut faire est d'alimenter la prise en amont de l'interrupteur.

Pour le prix, je pense qu'en GSB, on trouve de petits conditionnement (5 pièces) pour 3-4 euros.



M

mr_jojo

• 3 Septembre 2015

• #28

Pour le moment avec mon va et bien Niko (je ne sais pas le modèle en fait), la prise fonctionne tout le temps que le vas et viens soit on ou off...



etpaf

• 3 Septembre 2015

• #29

Oki, je comprends mieux alors... Vous avez fait le branchement comme mis dans mon premier schéma avec le nouvel interrupteur.

Pour résoudre sans connexe et si votre interrupteur le permet (fixation des fils par serrage d'une visse et pas par clips) je vous propose de raccorder comme ceci.

Au lieu de mettre 2 fils (celui de la lampe et celui de la prise) du même côté de l'interrupteur, placez le fils qui raccorde la prise dans le même trou de l'interrupteur que celui qui amène le courant. Comme ça, les phases qui partent vers la prises ne sont pas coupées par l'interrupteur.

Avec cette configuration, pas de frais supplémentaires.



Dernière édition par un modérateur: 3 Septembre 2015

Plumy

• 3 Septembre 2015

• #30

Honnêtement, pour le prix de waggo, je ne ferais pas de bricolage ainsi. Je ne sais pas si c'est réellement prévu, mais j'ai toujours trouvé que c'était un travail de cochon que de mettre deux fils derrière une vis de serrage.



M

mr_jojo

• 3 Septembre 2015

• #31

Sans faire de travail de cochon toutes les entrée et sortie sont douclé (et a clips et non a vis) sur mon va et viens Legrand:
- 2 pour la phase: rouges (L)
- 2 pour le neutre: bleu (N)
- 2 pour je suppose une sortie vers la lampe (marqué 1 sur le boitier)
- 2 pour je suppose une autre sortie vers la lampe (marqué 2 sur le boitier)



etpaf

• 3 Septembre 2015

• #32

Voilà qui simplifie les choses alors.

Il vous reste à mettre côté L le rouge qui vient du coffret et le rouge qui va à la prise, en utilisant les 2 trous. Dans le côté N, le bleu qui vient du coffret et le bleu qui va à la prise.

Je présume qu'actuellement, vous avez branché la prise sur la sortie, tout comme la lampe. Le passage vers un uni polaire ne changerait donc rien à votre problème et un va-et-vient ne serait pas non plus une solution. (va-et-vient n'est utilisé que dans le cas où 2 interrupteurs commandent un même groupe de lampes).

En espérant avoir pu aider... Tenez-nous au courant !



Plumy

• 3 Septembre 2015

• #33

mr_jojo;1031283 a dit:

Sans faire de travail de cochon toutes les entrée et sortie sont douclé (et a clips et non a vis) sur mon va et viens Legrand:
- 2 pour la phase: rouges (L)
- 2 pour le neutre: bleu (N)
- 2 pour je suppose une sortie vers la lampe (marqué 1 sur le boitier)
- 2 pour je suppose une autre sortie vers la lampe (marqué 2 sur le boitier)

Cliquez pour agrandir...

Ah ben encore plus facile alors.



M

mr_jojo

• 3 Septembre 2015

• #34

Que je comprenne bien, il ne faut pas un vas et viens de toute facons car ça fonctionne qu'avec des groupes de lampe ? Il me faut bien un interrupteur standard unipolaire ? (la je suis un peu perdu maintenant )



etpaf

• 3 Septembre 2015

• #35

On va résumer.

Votre interrupteur bipolaire est très bien, pas de frais à faire. Il faut juste faire les branchements comme dans ma note précédente. Le bleu qui amène le courant du coffret et le bleu qui va vers la prise se placent du même côté de l'interrupteur. Idem pour les rouges. Positif, vous avez déjà tout le matériel. De cette manière, l'interrupteur ne coupe jamais le circuit.

Vous pourriez mettre un unipolaire à la place de votre bipolaire. Perso, même si ce n'est plus obligatoire (RGIE), je préfère toujours un bipolaire en pièce d'eau. (couper les 2 phases me semble plus safe). Vous devrez à ce moment faire le même type de raccordement pour le fil rouge. (Le fil rouge en provenance du coffret, celui qui apporte le courant, sera raccordé du même côté de l'interrupteur que le fil rouge qui part vers la prise.) Vous devrez par contre placer un connexe 3 trous dans le blochet et y faire entrer : le fil bleu qui amène le courant, le fil bleu qui va vers la lampe et un fil bleu qui ira vers la prise. Avec cette solution, vous devrez acheter les connexes et un interrupteur.

Le va-et-vient est utilisé uniquement quand il y a 2 interrupteurs pour commander 1 lampe ou un groupe de lampes. On y fait entrer la phase (le fil rouge), on relie le premier interrupteur au second avec 2 fils noirs et on fait ressortir un fil rouge qui part vers la lampe. Le fil bleu va directement à la lampe sans être coupé.

L'élec n'est pas mon boulot, juste un loisir, je ne suis pas toujours très clair dans mes explications, désolé.



Dernière édition par un modérateur: 3 Septembre 2015

M

mr_jojo

• 3 Septembre 2015

• #36

Donc ça ne marchera pas avec un vas et viens mais il me faut obligatoirement un simple interupteur qu'il soit mono ou pilolaire c'est bien cela ?



M

mr_jojo

• 3 Septembre 2015

• #37

Bon en fait c'est bien un interupeur et pas un va et viens que j'ai ;-)

http://www.laboutiquedetoni.com/celiane-etanche/10138-interrupteur-etanche-ip44-complet-celiane.html

Donc ce système devrait être correct je pense. Est ce que un professionnel pourrait aussi

me le confirmer svp ?



Dernière édition par un modérateur: 3 Septembre 2015

flashman

• 3 Septembre 2015

• #38

Oui, le deuxième schéma est le bon...

On appelle pas ça des connex mais des wagos, ce n'est pas la même chose, les connex on doit torsader les fils puis visser le connex dessus.

Ça ne change rien non plus le fait que les connexions de l'interrupteur soient à vis ou à raccord rapide, de toute manière dans ceux à raccord rapide il y a deux entrées pour connecteur à chaque borne de l'interrupteur... Il ne faut donc pas de wago...

Juste pour info, on peut très bien utiliser un va et vient comme unipolaire, il n'y a aucun soucis... Il suffit de n'utiliser que la borne L et une des deux autres...
Mais de toute manière dans votre cas un bipolaire est mieux... Ça ne sert strictement à rien de l'échanger...
Faut juste le monter comme il faut.

Il n'y a rien de compliqué, la prise se branche avec les câbles qui amène l'alimentation et on branche la lampe de l'autre côté de l'interrupteur... Ainsi l'interrupteur ne coupe que la lampe et la prise est alimentée tout le temps vu qu'elle est branchée directement sur l'alim... C'est de la logique...



Dernière édition par un modérateur: 3 Septembre 2015

M

mr_jojo

• 3 Septembre 2015

• #39

Pour les sorties lampe viens seulement le 1 et le 2 ? Le L et N c'est seulement pour l'entrée ? C'est bien c'est bien cela ?



flashman

• 3 Septembre 2015

• #40

Oui c'est bien ça...


Et juste comme ça, en + un bipolaire peut très bien être utilisé comme un unipolaire aussi, il suffit de n'utiliser que la borne "L" et la borne "1"...
Mais c'est bien mieux de le monter en bipolaire et il n'y a rien de compliqué...
